三大核心模块：全面覆盖全流程设计
EDS包含三大核心模块，无缝覆盖电气原理、仪表管理及三维敷设的全流程工作 ：
1、ELECDES（高效电气设计模块）
·熟悉界面，即调即用： 内嵌海量电气元件库与标准图例，完美融入用户熟练的 CAD 界面，无额外学习成本 。
·专业智能图纸绘制： 高效绘制电气原理图、系统图等专业图纸 。
·逻辑接线自动生成： 智能识别原理图中的逻辑连接信息，自动生成端子接线图，大幅减少手动统计与重画的工作量 。
用户界面
2、Instrument Manager（智能仪表管理模块）
·集中式全精细化管理： 采用直观清晰的界面，集中管控项目中所有用电设备、仪表及电缆的详细数据，精细至端子编号与电缆线芯接线 。
·跨专业数据实时协同： 支持与 CADWorx P&ID 及 AutoCAD P&ID 数据库的单向实时同步 。P&ID 端的任何修改，IM 模块均能实时检测并动态更新，实现跨专业数据“零误差”传递，杜绝录入错误 。
· 一键批量自动化出图： 内置强大的报表引擎，可一键生成仪表规格书、安装图、回路图、I/O清单及索引表 。报表模板采用标准的 Excel 及 DWG 格式，支持企业根据自身标准灵活自定义，完美适配个性化交付需求 。

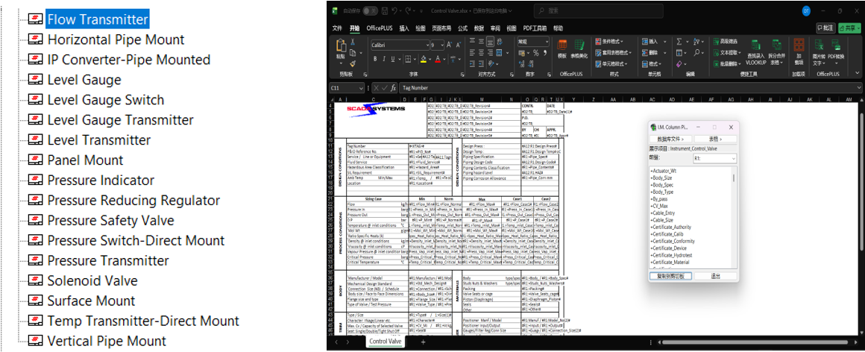

数据表模板

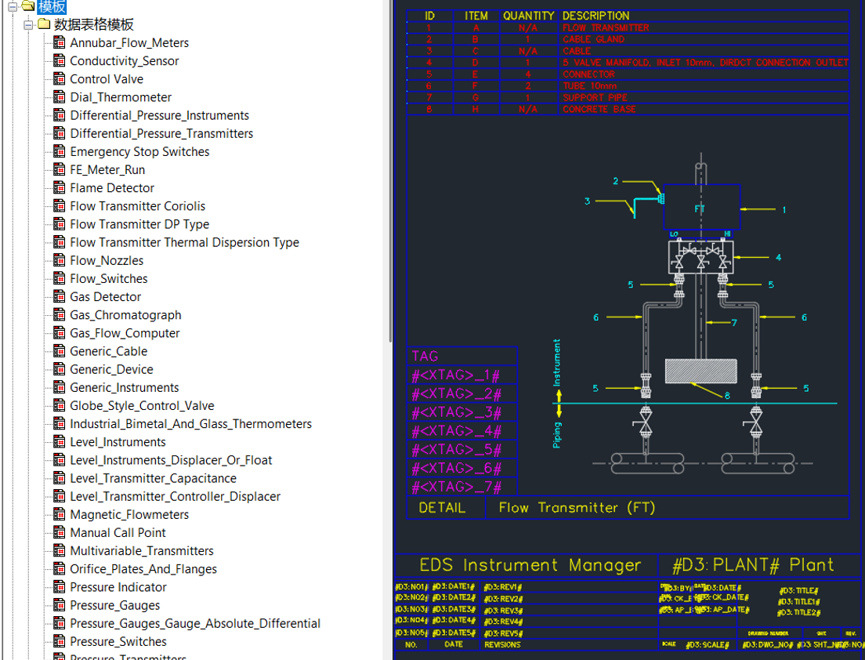

安装图模板
3、Paneldes（电仪三维模块）
·三维空间快速建模：内建丰富的带属性三维目录库，支持快速调用桥架、电气柜、支架、仪表等三维模型。所有操作均基于CAD平台，无需额外学习即可上手。生成的DWG图纸自带属性，可直接用于NAVISWORK审阅。
·智能自动布线： 基于电气模块的电缆连接数据与三维桥架模型，系统可自动计算出电缆的最优敷设路径，并在三维模型中完整、直观地呈现所有电缆走向 。

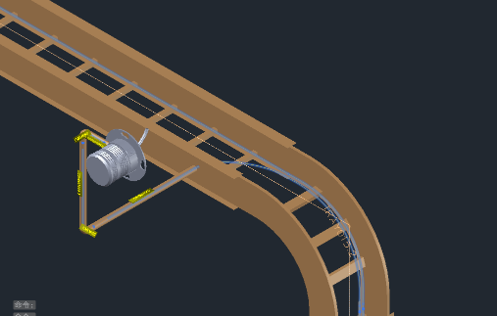

自动布线效果
·精确校核与排布： 支持一键生成任意桥架截面的电缆排布图及填充率报告，将设计校审时间大幅缩短，显著提升工程设计的准确性与敷设效率 。
增值配套工具
除三大核心模块外，EDS 还集成了材料统计、图框设置等实用配套程序：
·全自动材料表（BOM）：在设计流程中，任意模块出现过的材料都会被系统自动、完整地捕捉汇总进各自的材料报表内。
·精准一键输出： 最终一键生成包含位号、详细规格、精确数量的材料表，彻底告别繁琐的手动整理，规避采购漏项风险 。
