全球三大EDA厂商之一，电子系统设计领域的核心领导者，连续十年上榜《财富》榜单“100家最适合工作的公司”。本期文章，软见君为您介绍拥有30多年的计算软件专业基础的公司——楷登电子（Cadence DesignSystems, Inc）。
初试锋芒 一马当先
Cadence是EDA软件、半导体技术和设计服务供应商，总部位于美国加州San Jose，在全球设有销售办事处、设计及研发中心，拥有约8100名员工。
Cadence诞生于1988年，由最早的两家EDA软件公司——ECAD Systems和SDA Systems合并而成。第二年即开发了Analog Artist——首款使用SKILL语言创建定制IC设计解决方案的产品。Cadence的创始团队为加州大学伯克利分校的学生和贝尔实验室的研究员。
调兵遣将 EDA开路
从创始之初，Cadence就很注重技术领先，并始终保持高研发投入，每年的研发费用占总营收的35%以上。在EDA产品布局上，Cadence专注模拟、数模混合平台、数字后端、DDR4 IP，不断推出业界领先的工具和解决方案。
1989年，Cadence开发了Analog Artist——首款使用SKILL语言创建定制IC设计解决方案的产品；1991年发布处理速度比SPICE快10倍的Spectre；1995年发布Vampire层次化IC物理验证工具，取代Dracula。2000年之后，发布Virtuoso空间布局器，推出C-to-Silicon编译器高阶综合工具，以及业界首款DDR4和宽带 I/O IP解决方案。2017年，推出Pegasus验证系统，完成数字设计工具的全面翻新。
在发展自研产品之外，Cadence还通过收购迅速补全领先技术。据软服之家了解到，1989年至今，Cadence进行了超过60次并购。
上世纪九十年代，Cadence并购的重点在于完善并发展设计工具。期间收购了Gateway 、Comdisco Systems和Redwood、Quickturn、OrCAD等公司，逐步从模拟IC设计拓展到数字设计，从芯片设计拓展到PCB设计。
2000年以后，系统设计与分析成为Cadence新的并购重点。其战略性收购了一系列IC设计技术，形成全新的Cadence Virtuoso系统设计平台，提供IC、封装和电路板间的无缝设计流程，为更高层级和更多场景的系统设计奠定了技术基础。
近年来，Cadence先后并购NI旗下射频设计软件公司AWR、Integrand Software、BETA CAE等知名企业，将业务拓展至射频/微波设计、多领域工程仿真领域。
产品部署 摆兵布阵
发展至今，Cadence的产品矩阵覆盖了芯片设计制造的全流程并延伸至系统设计分析领域，涵盖七个产品组合：定制IC /模拟/ RF设计、数字设计与Signoff、IC 封装设计与分析、Silicon Solutions、PCB设计与分析、系统分析、系统设计与验证。
Cadence拥有多个业内首创平台解决方案。
– Cadence Joint Enterprise Data and AI(JedAI)Platform是第一个全面的“芯片到系统”AI驱动的EDA工具平台。
– Cadence Reality人工智能驱动数字孪生解决方案，使用AI、HPC和基于物理的模拟，将数据中心的能效显著提高了30%。

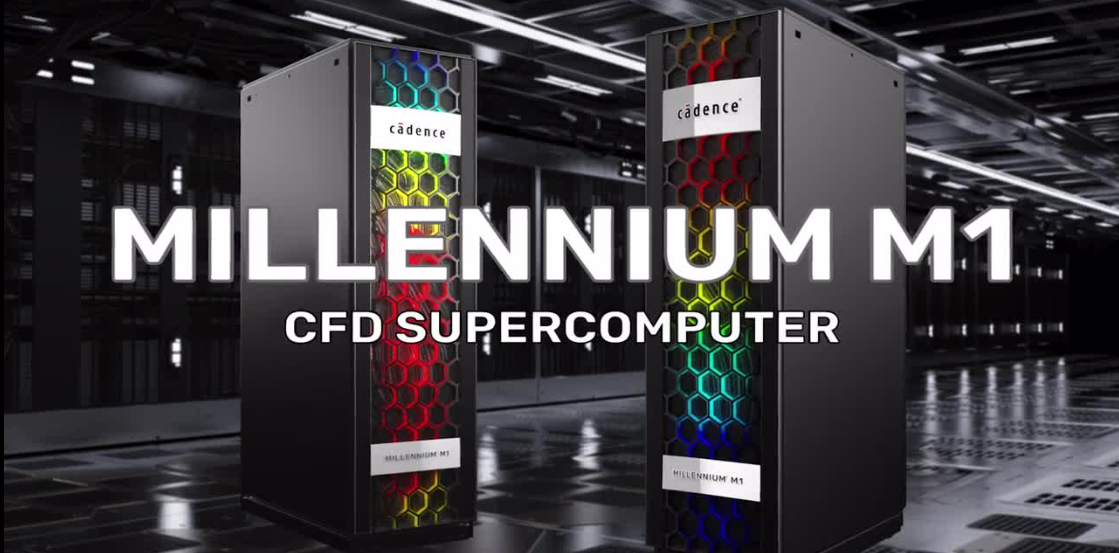

-Cadence Millennium面向多物理场系统设计和分析，率先在业界提供硬件/软件加速的数字孪生解决方案，可实现高达20倍的能效和100倍的设计影响。
市场高校 双线联合
Cadence的解决方案广泛应用于电子行业，包括电子设计自动化公司、晶圆代工厂、IP 提供商及 PCB 服务提供商。其战略合作伙伴有NVIDIA、Arm、Intel、台积电、格罗方德等全球领先的IC制造和设计企业。
Cadence的市场一直保持着稳定的增长。2023财年全球营收40.9亿美元，并预计2024年收入超过45亿美元。美国是Cadence的第一大销售市场，其市场营收的40%来自于美国。
Cadence也十分重视中国市场。于1992年进入中国，先后建立了北京、上海、深圳分公司以及北京研发中心、上海研发中心，并于2008年将亚太总部设立在上海。 Cadence中国与等近百所国内著名高校建立了合作，与多位学科领头人合作著有国家集成电路工程领域工程硕士系列教材，包括：《数字集成电路设计与技术》、《模拟集成电路设计与仿真》和《射频集成电路与系统》等。
您还想了解哪些软件企业，欢迎评论区留言。关注软服之家，了解更多全球软件企业。
