弯管程序包
5 轴 CAM 软件 – OPEN MIND 的弯管程序包:优化铣削策略以实现完整加工。
此程序包适于引擎的进气管和排气管,以及泵和冷凝器的入口管和出水管。5 轴弯管加工可在最简单的导引曲线基础上,以单步操作连续加工强倒扣的几何形状。由于数据模型没有特殊的要求,因此间隙的修剪、封闭和曲面反馈可以一次性分配。这款简单易用的程序包便于用户快速获取结果,而无需执行耗时的测试。久经考验的碰撞检查和避让系统可确保 5 轴铣削操作的安全。
5 轴加工:发动机毛坯铣削
使用 hyperMILL® 编程,在 DMG 机床上铣削。

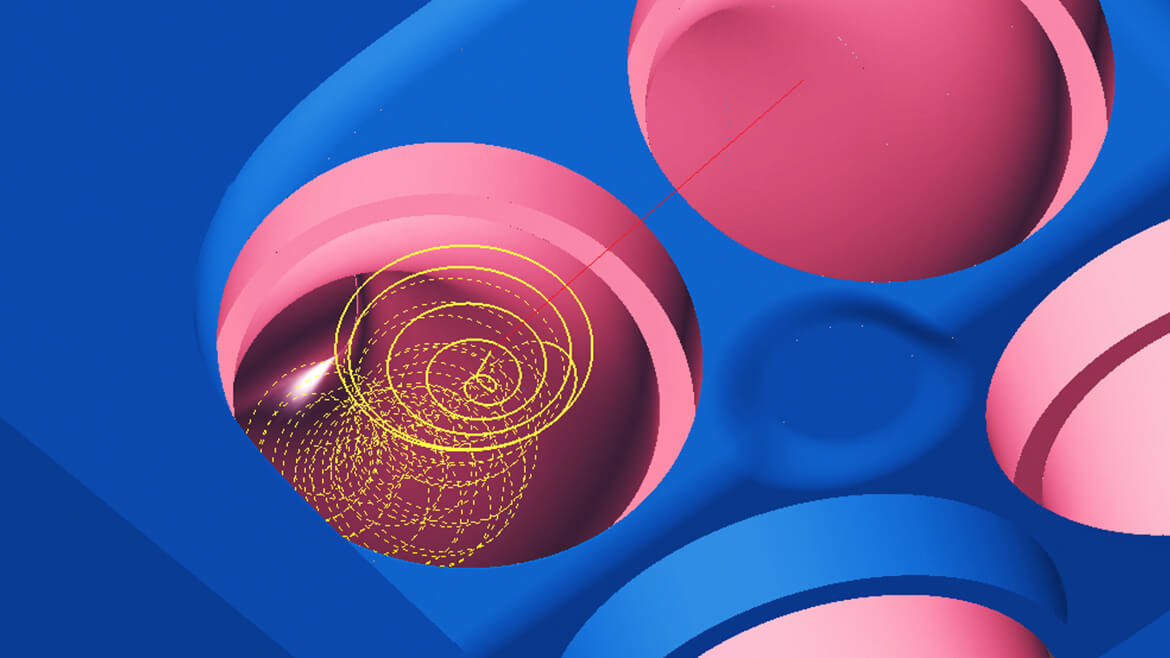

1.5 轴弯管粗加工
此策略是一个 5 轴同步加工策略,可用一个连续的工序从毛坯铣削弯管,是使用多个轴在固定位置加工的有效替代方式。以螺旋式进给到底部,而作业是在平面上执行。切削可以从外到内,也可以从内到外。

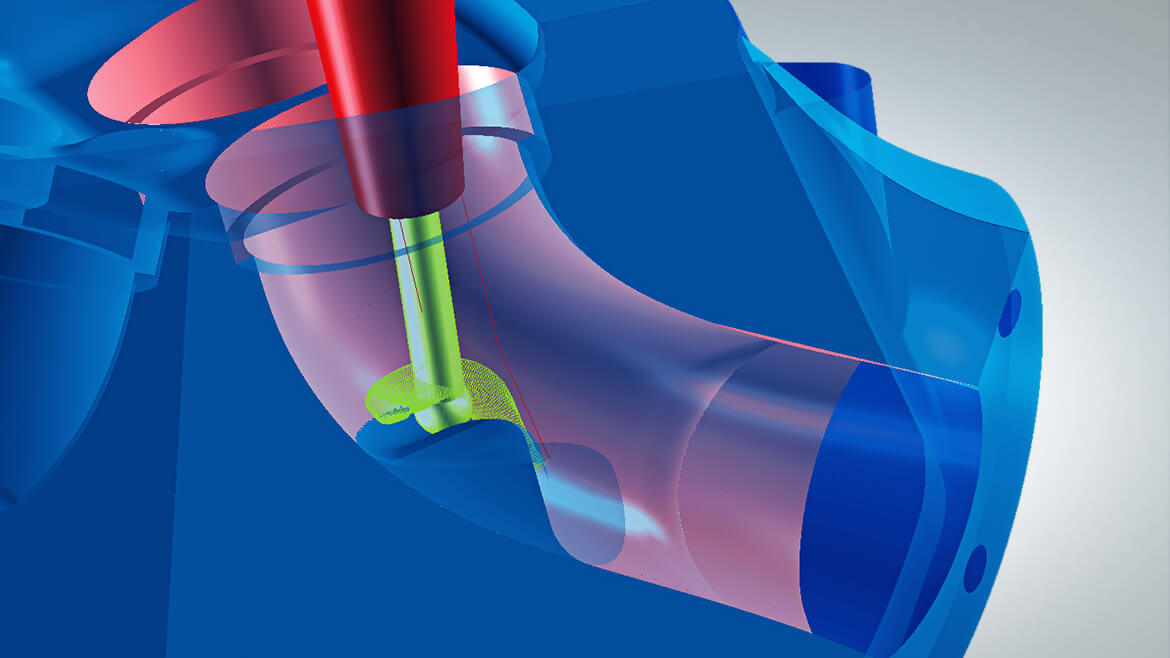

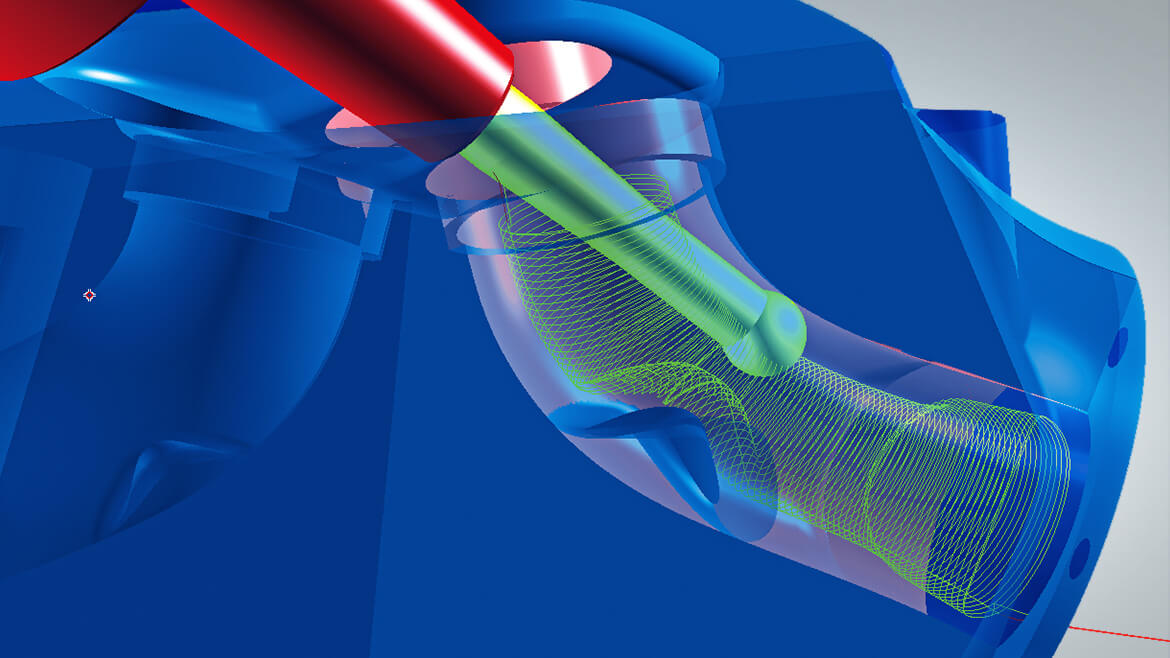

2.5 轴弯管精加工
此策略可用螺旋或平行刀具路径对弯管进行精加工。螺旋刀具路径会产生无缝的优质表面,而平行加工可避免旋转轴的不必要运动。
3.5 轴弯管残料加工
此策略以螺旋或平行运动加工残料区域。要加工的区域由参考曲线规定。加工宽度可通过定义与参考曲线对称的值来限制。
