在压力容器、换热器等静设备的设计过程中，设计标准与规范是确保设备安全可靠运行的根本依据。然而，设计人员在日常工作中常常面临以下挑战：
-
标准繁多
压力容器及换热器设计涉及GB、NB/T、HG/T等数十个标准体系，标准数量庞大，人工管理困难。
-
更新频繁
国家标准和行业标准的制修订周期不一，设计人员难以及时掌握每一项标准的最新状态。
-
信息分散
标准的发布、更新、废止公告分散在不同渠道，缺乏集中统一的管理平台。
-
工作繁忙
设计任务紧张时，设计人员往往聚焦于设计计算和图纸绘制，容易忽略标准的版本检查。
这些问题的背后，隐藏着一个共同的风险点——设计人员可能因为未关注到标准的更新或即将过期，导致在设计中引用了已废止或即将失效的标准版本。一旦这些设计进入制造和安装环节，可能带来严重的质量隐患甚至安全事故。
DESTDVALIDITYVER
命令介绍
为解决上述痛点，智设-智能静设备设计系统（Di-Equipment ）提供了标准有效期校验功能。设计人员只需在命令行中输入以下命令，即可快速完成标准一致性校验：
DESTDVALIDITYVER
执行该命令后，系统将自动弹出”元件标准有效期校验结果”对话框，对当前设计所采用的全部标准进行批量校验，并与服务端维护的最新标准信息（服务端部署后用户可维护）进行比对。
该功能的核心价值在于：
-
自动化校验：无需人工逐一核对，系统自动完成全部标准的有效性检查
-
实时对比：将本地采用的标准与服务器最新标准信息进行一致性比对
-
全面覆盖：覆盖接管、法兰、螺栓、垫片等全部元件类型及其关联标准
-
即时反馈：校验结果即时显示，异常情况一目了然
检核界面详解
PART 01
界面字段说明
运行“DESTDVALIDITYVER”命令后，系统将弹出”元件标准有效期校验结果”对话框。该界面以表格形式清晰展示每一项标准的校验详情，主要字段说明如下：
元件名称
当前设计中使用的元件类型标识，如接管（N3）、接管（N1）等
组件名称
元件的具体组成部分，如接管主体、外法兰、外法兰螺栓等
标准号
该组件所采用的标准编号，如HG/T 20553-2011、NB/T 47027-2012
标准名称
标准的完整名称描述，如”化工配管用无缝及焊接钢管”
本地标准状态
当前设计中引用的标准版本状态
服务端标准状态
服务器上维护的最新标准信息状态
替代标准
如有更新版本，显示替代原标准的新标准号
校验结果
本地与服务端标准一致性比对的结果

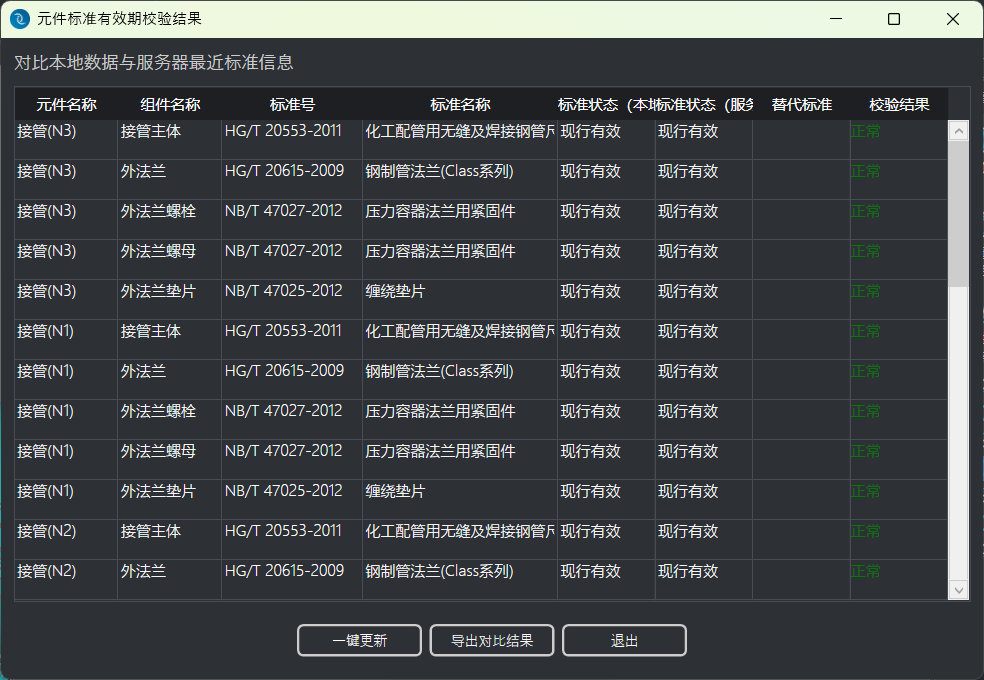

以下为检核界面的实际截图：
元件标准有效期校验结果界面
PART 02
校验结果解读
校验结果列采用颜色标识，便于设计人员快速识别问题：
正常
本地标准与服务端标准一致，当前采用的标准处于有效状态
已过期
本地标准与服务端标准不一致，本地采用的标准已过期
待校验
本地标准未与服务端通信并做校验
有新版
本地标准与服务端标准不一致，服务器已有新版标准
当校验结果显示”异常”时，设计人员可通过界面底部的”导出对比结果”按钮，将详细的校验信息导出为文件，方便进一步分析和处理。同时，系统提供”一键更新”功能，可将服务端标准快速同步至本地。
操作流程
使用标准有效期校验功能的完整操作流程如下：
-
完成设计模型
在静设备设计系统中完成压力容器或换热器的设计建模。
-
输入命令
在命令行中输入“DESTDVALIDITYVER”，按回车执行。
-
查看结果
系统自动弹出校验结果对话框，逐项查看标准状态。
-
处理异常
针对校验结果中标记为”异常”的项，进行核实和更新。
-
导出报告（可选）
点击”导出对比结果”按钮，保存校验报告备查。
整个校验过程通常在数秒内完成，具体时间取决于当前模型中所含元件的数量及标准的复杂度。建议设计人员在以下关键节点执行校验：
-
设计完成阶段——模型构建完成后、出图前，进行全面的标准有效性校验。
-
阶段性检查——在大型项目的设计过程中，建议按阶段进行中期校验。
-
接收外部模型——打开由其他设计人员或单位提供的模型文件时，先执行校验确保标准合规。
核心价值与应用场景
标准有效期校验功能的引入，为静设备设计工作带来了显著的效率提升和质量保障。其核心价值体现在以下几个方面：
PART 01
质量风险防控
通过在设计完成前自动识别过期或即将过期的标准，从根本上杜绝因标准失效导致的设计质量问题。这在涉及安全关键设备（如压力容器）时尤为重要——标准的合规性直接关系到设备的安全运行。
PART 02
设计效率提升
传统方式下，设计人员需要手动查阅标准更新公告、逐一核对所用标准的有效性，耗时且容易遗漏。“DESTDVALIDITYVER”命令将这一过程自动化，单次校验仅需数秒即可完成数百项标准的比对。
PART 03
典型应用场景
设计评审前
确保提交评审的设计全部引用现行有效标准，避免因标准问题导致评审返工。
项目交付前
作为设计质量检查清单的最后一道关卡，为项目交付保驾护航。
年度标准更新期
批量检查历史项目，评估已废止标准对既有设计的影响范围。
多人协作项目
确保不同设计人员使用的标准版本一致，消除因标准差异导致的设计冲突。
结语
在工程设计领域，标准与规范是我们工作的基石。静设备设计系统的标准有效期校验功能（DESTDVALIDITYVER）帮助设计人员有效规避标准过期带来的风险，确保每一项设计都建立在最新、最有效的标准基础之上。
我们建议在今后的设计工作中，将标准校验作为标准流程的关键环节，养成”设计完成、先校标准”的良好习惯。让我们用技术的力量，为设计质量保驾护航。
