做静设备设计的，应该都碰到过这种事
你要给配管专业提设备模型。要么导一份出去，要么干脆截张三维图发过去。配管那边看着是个罐、是个塔，位置大概一摆，管口接着感觉走。
等你的设备图纸改版了，配管那边不知道。等配管把管口挪了，你这边也不知道。到了现场，管口对不上，返工。
这种事太常见了。模型是过去了，数据没过去；样子过去了，改版回不来。我们内部一直管这叫”截图式对接”。
现在市面上做设备三维的软件不少，说能跟 Forte 3D（原 Smart 3D）、E3D 对接的也一堆。但”对接”这两个字，水分很大。有的真能跑通，有的其实就是发个模型过去完事。
今天我想拿 DI-Equipment 和 Forte 3D 这事，实打实说清楚：真对接到底难在哪，我们也还差在哪。
第一，模型过去得能用
设备进三维工厂，不是摆个造型给领导看的。配管要在它周围布管，要在管口上接管段，要做碰撞检查。所以你那模型几何得是实的，定位得是真的，管口的位置、方位得准。
DI-Equipment 里建的设备——筒体、封头、接管、法兰、支座、梯子平台——是带着坐标和轴向进 Forte 3D 的。配管那哥们直接在你模型上开工，不用自己再建一遍。

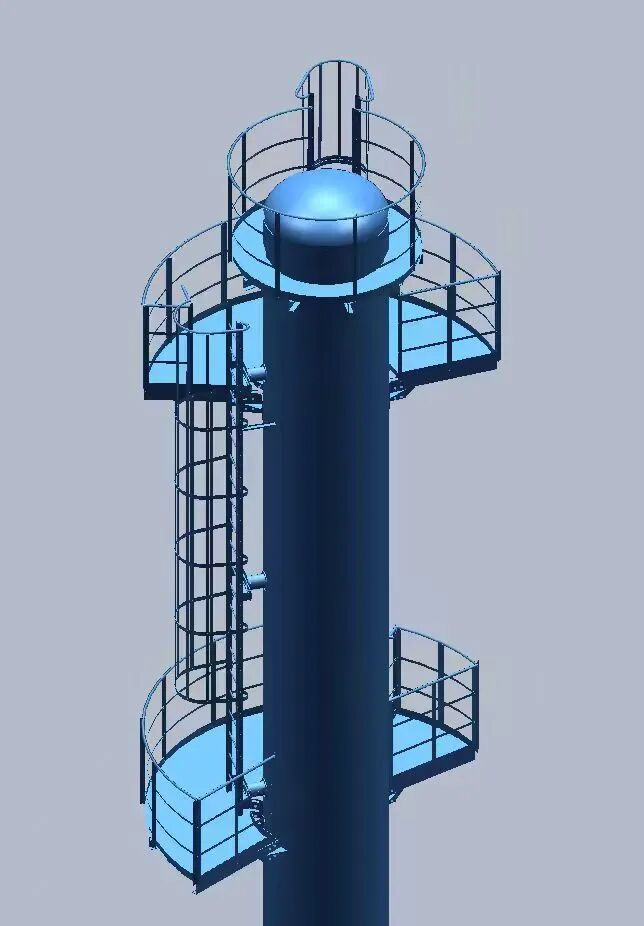

同一台设备进 Forte 3D（原 Smart 3D）：几何、定位、管口方位直接复用，配管就在上面开工
这点听起来简单，但很多”对接”到此为止，模型过去就是个不能编辑的死壳子。
第二，属性得跟着走
光有个壳没用。配管真正要的是：这个管口公称直径多少、压力等级什么、壁厚用的哪个系列、端面什么型式、什么标准。这些信息一丢，配管工程师就得翻图纸，一根一根管口去查。那对接省了个寂寞，就是换个地方费劲。

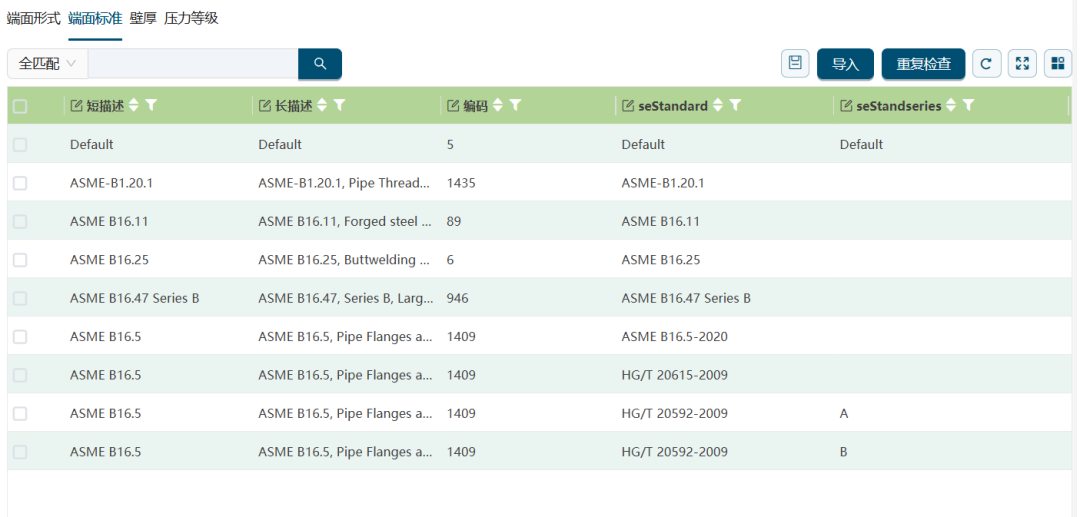

DI-Equipment 导出的接管数据，这些属性都是全的。还有个麻烦事：Forte 3D 那边的材料库词表跟咱们不一样，坡口型式、端面标准、Schedule 壁厚、压力等级，两边叫法各一套。我们做了个可配置的映射表，项目上按业主的库对齐，不是写死在代码里的。
第三，改版得能传回来
这是最能筛掉”假对接”的一关。
正向发一次模型，谁都会。难的是反过来：配管在 Forte 3D 里把管口挪了，这个变更怎么回你设备专业？
我们现在的做法是回传之后逐字段比对。Forte 3D 那边的管口数据传回来，软件把公称直径、方位角、偏转角、距起点距离、外伸长度、偏移量、斜插角……哪些变了、变了多少，一条条列给你看。你勾选要采纳的，模型自动重建，管口表、材料表、图纸跟着更新。
注意，不是自动覆盖。是你确认了才改。
第四，细节得经得起算
说个实在的例子。接管在 Forte 3D 里的定位型式有八种：径向、径向带弯头、偏置径向带弯头、切向、斜插、偏置斜插、轴向、轴向带弯头。每种定位尺寸的含义都不一样，还得换算成咱们这边的”距筒体节点距离、外伸长度、偏移量”。
单位也不一样，那边是米，咱们是毫米。角度换算还要看设备是卧式立式、旋转方向、方位基准朝哪。封头上的接管，公式按封头型式还分好几种。
这些活没有捷径，就是一条条在代码里写清楚，拿项目数据反复跑。说句实在话，我们自己早期版本也在这栽过跟头——很多对接”看起来通了，用起来不通”，问题基本都出在这：要么没做，要么做了一半。
说这些不是自夸，是给同行一个验收清单
下次谁跟你说”我们对接了 Forte 3D（原 Smart 3D）”，你就问四个问题：
-
设备模型进三维工厂，配管能直接在管口上起管段吗？ -
管口表、压力等级、壁厚系列，是跟着模型走的，还是得人工补录？ -
配管改了管口，变更能回传吗？回传之后是覆盖还是你确认？ -
八种接管定位型式，支持几种？
四个都过硬，才叫真对接。DI-Equipment 这条链路，我们确实在赛鼎等项目的实际产线上跑通了，但离”无死角”还差得远——边界场景、更多设备类型，我们都还在持续补。欢迎拿这四条来验我们，验出问题，我们正好接着改。
再往大里说一句
DI-Equipment 是 Octave 做的静设备”设计—计算—出图”一体化平台：数据表、P&ID 一键导入设备信息，60 多类参数化零件库向导式建模，GB/T 150-2024、GB/T 151-2026 中国规范原生计算，20 多类图纸一键成套。跟 Forte 3D 双向打通之后，设备数据在配管专业也能接着用——说白了就是设备数据只录一次，别在专业之间来回抄。
这条路上已经有不少用户在用了，有中国化学、中国石油、中国石化、中国海油、中国核电等各大工程公司的用户，当然也还在迭代。
如果你团队也被”截图式对接”坑过，欢迎找我们聊聊，或者约次现场演示。眼见为实。
关于 DI-Equipment：Octave 智能静设备设计系统，覆盖压力容器、塔器、换热器、等设备类型的参数化建模、规范计算与自动出图，支持与 Forte 3D（原 Smart 3D）、ASPECT、Nestix 等系统的数据贯通。
