每周微课
智能静设备设计系统
Di-Equipment应用技巧
Di-Equipment干涉检查管理器
完全指南
3D模型碰撞检测一招搞定
告别手动排查
让干涉检查自动化、可视化、可管理
您是否遇到过这些问题：
3D装配体中零件互相穿透却浑然不知？
手动检查成百上千个零部件耗时又易漏？
Di-Equipment V3.4的Interference Manager（干涉检查管理器）面板，让碰撞检测变得像查清单一样简单！
在3D设计工作中，零部件之间的干涉（Interference）是最常见也最让人头疼的问题之一。无论是静设备设计、机械装配、建筑管线还是产品设计，及时发现并处理模型中的碰撞冲突，都是保证设计质量的关键环节。
今天，我们就来深入了解Di-Equipment V3.4中这个功能强大的Interference Manager面板，教您从打开面板到完成检测的全流程操作。
1 什么是 Interference Manager？
Interference Manager（干涉检查管理器）是Di-Equipment V3.4专门用于识别和管理3D实体之间干涉冲突的集中控制面板。它可以：
✅ 自动扫描并发现3D实体或块参照之间的干涉
✅ 可视化高亮显示干涉区域（青色/黄色/红色标识）
✅ 精确计算干涉体积
✅ 支持单集合和双集合两种检测模式
✅ 强大的过滤规则系统（AND/OR组合条件）
✅ 检测结果可排序、可导航、可实时修复

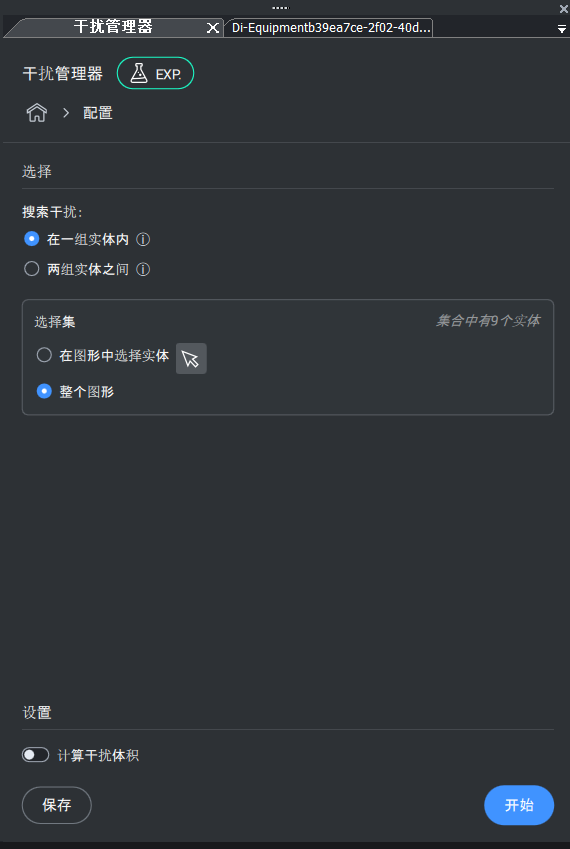

▲ Interference Manager面板主界面
2 如何打开干涉检查管理器
Di-Equipment V3.4提供了三种方式打开Interference Manager面板：
01 命令行方式
在命令行输入：
INTERFERENCEMANAGERPANELOPEN
并按回车，面板即刻弹出。
02 右键菜单方式
在任意功能区面板（Ribbon）或工具栏上右键单击，在弹出的面板（Panels）列表中勾选干扰检查器（Interference Manager）即可。
03 通过INTERFERE命令
直接在命令行输入INTERFERE命令，系统会自动启动干涉检查流程并打开管理器面板。
小贴士：关闭面板同样简单，只需执行INTERFERENCEMANAGERPANELCLOSE命令即可。您也可以点击面板右上角的 × 按钮关闭。

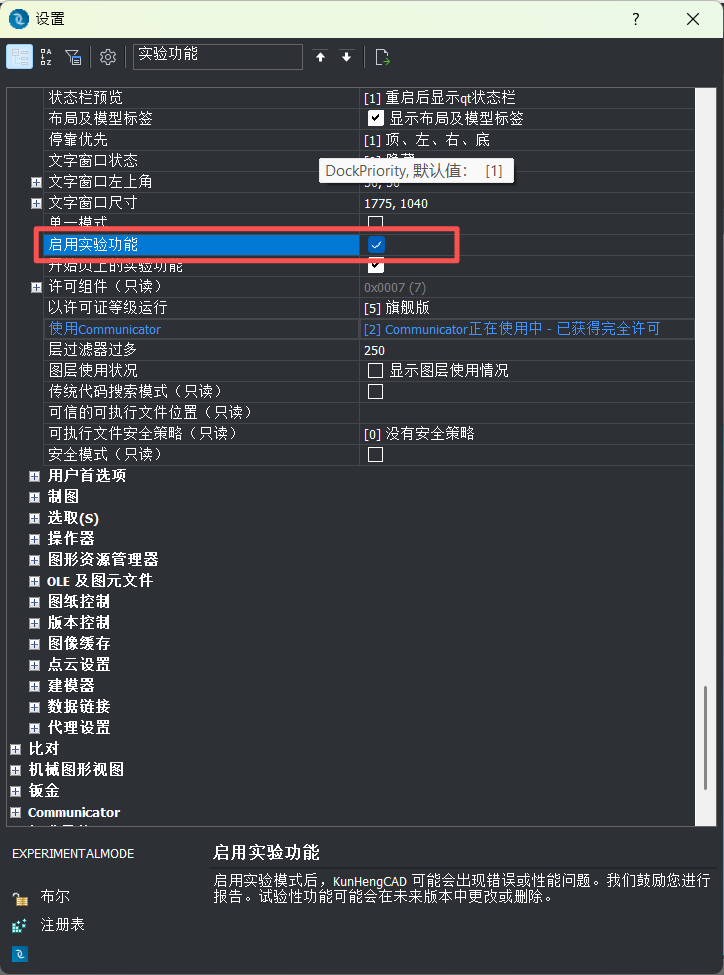

如果以上方式都有问题，请打开设置界面，勾选“启动实验功能”后再重新启动软件。
3 配置检测参数（Configuration）

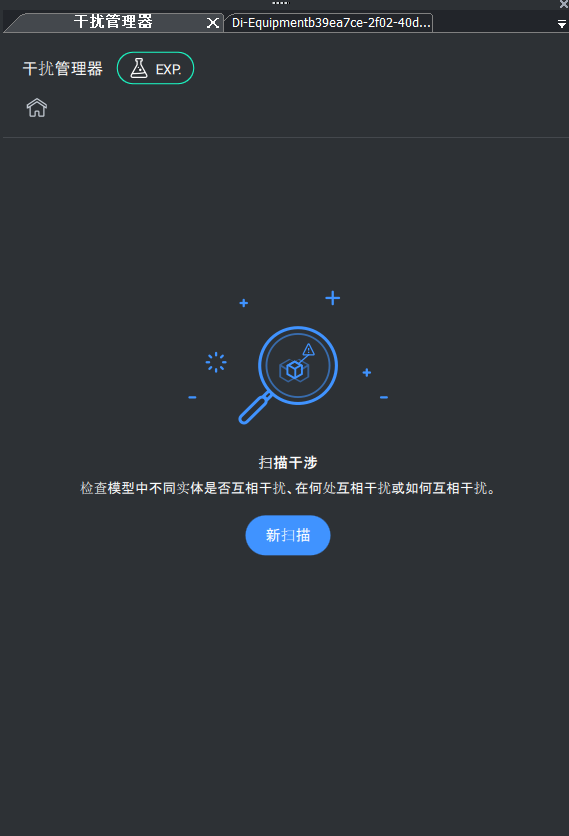

点击面板上的“新扫描”按钮，即可进入检测配置界面。整个配置过程分为三个步骤：主页→ 选择→ 配置。
▲ 检测配置界面的三个步骤
3.1 Selection（选择检测对象）
这一步决定了”检测什么”。系统提供两种检测模式：
-
在一组实体内：在一个选择集合内部查找所有干涉对。适用于检测同一组零件之间的相互碰撞
-
两组实体之间：在两个独立的选择集合之间查找干涉。集合内部的干涉会被忽略，只检测跨集合的碰撞
3.2 定义选择集合（Selection Set）
针对每个选择集合，您有以下选项：
-
Select entities in the drawing
直接在绘图区域点选或框选目标实体
-
Entire drawing
自动选择当前图纸中的全部实体
设置项非常简单但实用：
Calculate interference volume（计算干涉体积）
开启此选项后，系统会在扫描时计算每对干涉实体的精确干涉体积。注意：对于大型模型，体积计算可能耗时较长。
配置完成后，点击“开始”按钮即可开始扫描！
4 查看检测结果（Results）
扫描完成后，界面自动切换到“结果”标签页。这里是干涉管理的核心工作台。

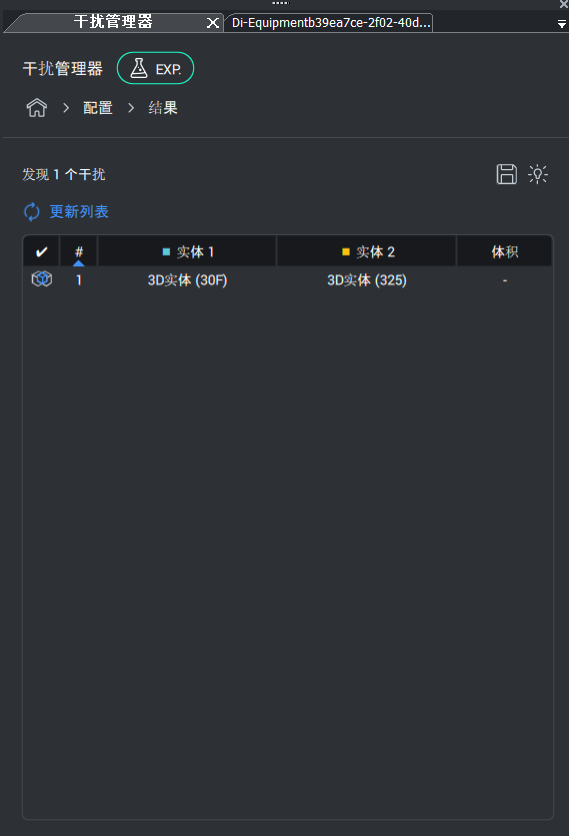

▲ 检测结果展示界面

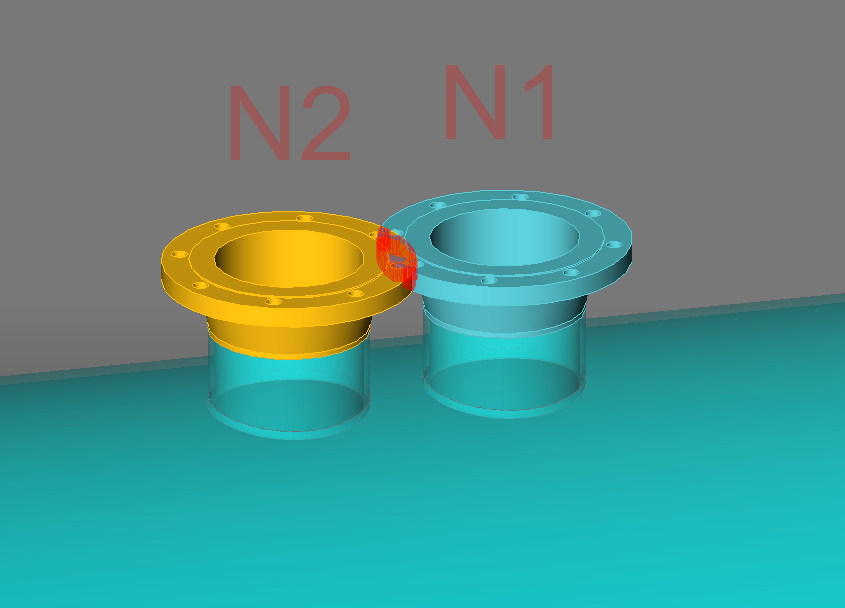

4.1 可视化高亮显示
开启高亮显示后，模型会以醒目的颜色标识干涉区域：
-
青色（Cyan）——标识Entity 1（第一干涉实体）
-
黄色（Yellow）——标识Entity 2（第二干涉实体）
-
红色（Red）——标识干涉体积区域
-
其他未干涉实体自动变为半透明状态
4.2 缩放选项
右键干涉实体，单击“缩放”按钮，会自动缩放到干涉的区域。
4.3 干涉列表详解
检测结果以表格形式列出所有干涉对，包含以下字段：
-
状态
干涉状态：“实体干涉”表示正在干涉；“过时”表示实体可能已被修改，需要重新评估
-
序号
干涉对的序号，方便快速定位
-
实体1
第一干涉实体的名称（模型中显示为青色）
-
实体2
第二干涉实体的名称（模型中显示为黄色）
-
体积
干涉体积数值（模型中显示为红色区域）
您可以点击任意列进行排序，使用上下键快速浏览干涉对，选中一行或多行可在模型中同步高亮显示。
5 右键快捷操作
在结果列表的任意行上右键单击，可打开功能丰富的上下文菜单：
-
选择
选中该干涉对的两个实体（按住 Shift 可多选）
-
缩放
缩放到干涉区域
-
重新评估干扰
重新评估该干涉对
-
计算体积
计算干涉的体积
实用技巧：保持“结果”窗口打开作为检查清单，您可以同时执行静设备建模的相关功能。修复完成后重新扫描，已解决的干涉会自动从列表中清除。
总结
Di-Equipment V3.4的Interference Manager面板将繁琐的3D碰撞检测工作变得系统化、可视化、可管理。
核心亮点总结：
-
支持单/双集合两种检测模式，灵活应对不同场景
-
青/黄/红三色可视化标识，一目了然
-
干涉体积自动计算，量化冲突程度
-
与静设备设计系统各种操作等命令无缝配合，边查边改
-
结果列表可排序、可多选、可实时导航
无论您是压力容器设计人员、机械设计人员、建筑师还是产品工程师，干涉管理器都能帮您大幅提升模型检查效率，让设计质量更有保障。
本次分享到此为止，我们下期再见。
