软件库
/
SW6
SW6
压力容器设计
结构仿真分析
获取报价
产品咨询
正版软件
厂商服务
及时响应
更新于 2026-09-02
关注
概览
功能配置
案例口碑
资料动态
获取报价
产品咨询
SW6 是一款过程设备强度计算软件。SW6 是以 GB150、GB151、GB12337、JB4710 及 JB4731 等一系列与压力容器、化工过程设备设计计算有关的国家标准、行业标准为计算模型的设计计算软件。SW6包括十个设备计算程序,分别为卧式容器、塔器、固定管板换热器、浮头式换热器、填函式换热器、U形管换热器、带夹套立式容器、球形储罐、高压容器及非圆形容器等,以及零部件计算程序和用户材料数据库管理程序。
制造商
全国化工设备设计技术中心站
上海
主要功能
压力容器设计
|
结构仿真分析
软件类型
商业软件
部署方式
本地部署
操作系统
Windows
1
/
1
功能与配置
软件介绍
查看更多
《过程设备强度计算软件》的编制单位包括:全国化工设备设计技术中心站、华东理工大学化工机械研究所、中石化上海工程有限公司(原上海医药设计院)、中国寰球工程公司、中国天辰工程公司(原化一院)、中国五环工程有限公司(原化四院)、华陆工程科技有限责任公司(原化六院)、天津市化工设计院和合肥通用机械研究院等国内长期从事化工与石油化工工程设计和计算机程序开发工作的单位。
本软件按压力容器设计的更新标准进行编制,如
GB150-2011
、
NB/T 47041-2014《塔式容器》
、
NB/T 47042-2014《卧式容器》
等,同时,本软件的设计计算方法已包含了指导性技术文件
CSCBPV-TD001-2013《内压与支管外载作用下圆柱壳开孔应力分析方法》
,
新版软件确定为SW6-2011 V2.0。
一、本软件的主要功能、特点
1、SW6-2011 包括有十个设备计算程序(分别为卧式容器、塔器、固定管板换热器、浮头式换热器、填函式换热器、U形管换热器、带夹套立式容器、球形储罐、高压容器及非圆形容器等),以及零部件计算程序和用户材料数据库管理程序。
2、对所有用户增加了基于JB4732-1995附录I:固定管板计算模块。可用于计算以下结构的固定管板结构:
b型和e型管板结构中管板周边不布管区较宽(k>1)的结构;
管板与壳程筒体法兰搭焊连接的结构;
管板与壳程筒体法兰平齐焊连接的结构。
3、零部件计算程序可单独计算最为常用的受内、外压的圆筒和各种封头,以及开孔补强、法兰等受压元件,也可对HG/T20582-2011《钢制化工容器强度计算规定》中的一些较为特殊的受压元件进行强度计算。十个设备计算程序则几乎能对该类设备各种结构组合的受压元件进行逐个计算或整体计算。
4、由于SW6-2011以Windows为操作平台,不少操作借鉴了类似于Windows的用户界面,因而允许用户分多次输入同一台设备的原始数据、在同一台设备中对不同零部件原始数据的输入次序不作限制、输入原始数据时还可借助于示意图或帮助按钮给出提示等,极大地方便用户使用。一个设备中各个零部件的计算次序,既可由用户自行决定,也可由程序来决定,十分灵活。

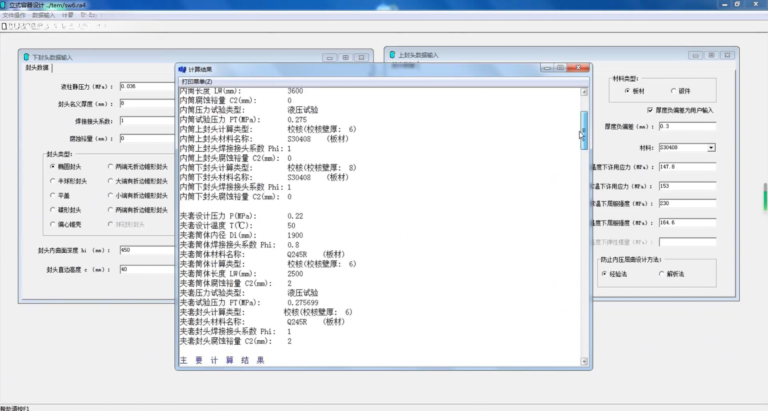

5、计算结束后,分别以屏幕显示简要结果及直接采用WORD表格形式形成按中、英文编排的《设计计算书》等多种方式,给出相应的计算结果,满足用户查阅简要结论或输出正式文件存档的不同需要。
查看更多
收起
软件功能
查看更多
SW6 功能模块
2026-09-02
新版发布
SW6-2024 V2.0 发布:配套 GB/T 151-2026《热交换器》标准升级
2026-07-20
SW6-2024 V1.0最新更新
2026-06-29
SW62011 V5.0最新更新
2025-06-07
系统与硬件要求
SW6系统与硬件要求
2026-06-29
SW6典型客户
