Altair HyperForm 在冲压仿真领域的技术定位
Altair HyperForm 是 Altair 公司旗下 HyperWorks CAE 仿真平台中的重要组成模块，专门面向金属板材冲压成形领域。它集成了有限元前后处理、成形求解器和模具设计辅助工具，覆盖从产品概念阶段的可制造性评估到模具试模与量产的全过程。与 HyperWorks 平台中 HyperMesh、RADIOSS、OptiStruct 等模块的无缝衔接，使 HyperForm 能够在统一的仿真环境中完成几何清理、网格划分、求解计算和结果后处理，避免了跨软件数据转换带来的效率损耗。
覆盖冲压产品开发全周期的能力体系
HyperForm 的设计理念是服务于冲压产品开发的每一个关键环节，而不是仅在模具设计后期做一次性的成形验证。在产品设计初期，工程师可以借助 HyperForm 中的 One-step（一步法）求解器和 HyperBlank 模块，以最小的输入条件快速检验零件设计的制造可行性。一步法仅考虑初始平板和最终零件形状两个状态，能够在数秒内评估多种设计方案和材料选择，帮助团队在产品开发早期锁定可行方向，降低下游的成形风险。
进入成本核算阶段，HyperForm 的 Nesting 与 HyperBlank 功能支持对已设计零件进行排样优化，在顺序冲模和传递模的约束条件下最大化材料利用率。这对需要控制单件成本的大批量冲压生产尤为重要——材料费用在冲压件总成本中往往占据较高比重。
模具工程设计是 HyperForm 能力最为集中的环节。Die Module（模具模块）帮助模具工程师确定冲压工艺特征、制定制造工艺路线，并快速创建和修改各个工序的冲压面。冲压面参数化和 NURBS 建模能力支持快速迭代——工程师修改冲压面后即可转化为模具，再利用增量求解器 RADIOSS 进行虚拟试模，检查起皱、破裂、回弹等潜在缺陷。结合 Altair 的 HyperStudy 进行参数化分析和优化，可以最大程度减少物理试模次数。此外，模具结构本身也可通过 OptiStruct 进行拓扑优化，在保证模具寿命的前提下减少材料用量。
在试模与量产环节，HyperStudy 的随机分析能力与增量仿真相结合，支持对已完成设计执行假设分析、六西格玛分析和 DOE（试验设计）分析，帮助试模工程师提前识别可能导致缺陷的敏感工艺参数，并在试模过程中有针对性地验证模具状态。量产阶段，生产工程师可对已识别的敏感参数实施监控和控制，降低冲压线因缺陷停机的风险。
一步法与增量法：两种求解策略的互补
HyperForm 同时提供两种互补的求解方法。一步法（One-step）基于逆向逼近原理，只考虑初始平板与最终零件两个状态，计算量小、速度快，适合产品设计阶段的快速可行性评估和毛坯展开计算，也能为后续增量法提供初始毛坯轮廓。增量法（Incremental）则按时间步逐步模拟整个冲压过程，能够捕捉材料流动、应力应变分布、厚度变化和回弹等细节，适用于模具验证和工艺优化阶段的精确分析。两种方法的组合使用——先用一步法快速获得毛坯外形和初步可行性判断，再用增量法进行详细工艺仿真——是工业实践中被广泛验证的高效工作流。
多工序冲压仿真的工程实践
对于拉深深度大、形状复杂的冲压件，单工序成形往往无法满足要求，需要定义多套模具进行连续冲压。多工序仿真的难点在于中间工序模面的定义——如果每次尝试都需要在 CAD 软件中修改几何模型，工作量将非常庞大。HyperForm 通过与 HyperMesh 和 HyperMorph 的深度集成解决了这一瓶颈：工程师可在 HyperMesh 中利用几何功能手动修补和生成模面，再通过 HyperMorph 的网格变形能力调整模具形状，同时保持网格的平滑度。这种方法将模具修改的迭代周期大幅缩短。

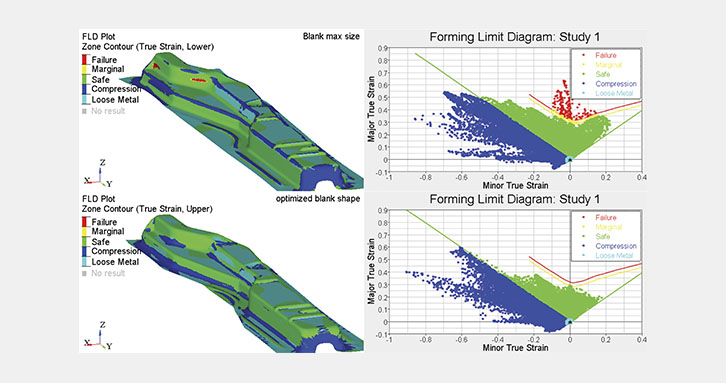

一个典型的工程案例是汽车排气歧管半壳的冲压工艺仿真。该零件拉深深度与开口宽度比大于 1，材料厚度为 2mm，单工序工艺无法满足成形要求。工程团队利用 HyperForm 定义多工序成形工艺：先使用一步法反求毛坯轮廓，再通过增量法依次定义各工序的凹模、凸模和压边圈。对于中间工序中拔模角度不足导致的材料流动困难，利用 HyperMorph 扩大开口并增大拔模角度。最终通过修边后，零件的最大减薄率控制在 21.75%，成形极限图显示所有变形均在安全区域内，验证了工艺方案的可行性。
面向不同规模企业的适用性
HyperForm 的模块化设计使其能够适配不同规模的用户需求。对于个人工具车间和小型模具企业，可以从基础的一步法模块入手，满足报价阶段的快速评估和毛坯展开需求；对于大型整车厂和一级供应商，则可以部署包含增量法、模具设计、优化分析在内的完整解决方案，支撑复杂的多工序冲压工艺开发。这种弹性配置策略降低了不同规模企业的使用门槛。
选型与采购参考
Altair HyperForm 作为 HyperWorks 平台的组成部分，其采购通常与平台的许可模式关联。企业在选型时需要关注的要点包括：所需的求解器类型（一步法或增量法，或两者兼具）、模块组合（是否包含 Die Module、HyperBlank 等）、与现有 HyperWorks 环境的兼容性，以及许可类型（节点锁定或浮动许可）和用户数量。由于不同企业的产品类型、材料体系和工艺复杂度差异较大，建议在采购前结合自身典型零件的成形难点进行有针对性的评估。如需了解当前版本的功能更新、许可方案和正式报价，可在软服之家平台咨询，联系正规厂商或授权代理商获取详细的配置建议和商务信息。
