ThermNet是什么
ThermNet是Infolytica公司（现已被西门子收购，整合至Simcenter产品线）推出的一款专业2D/3D温度场仿真分析软件。它在电磁设备的热分析领域具有独特地位——能够与同门的电磁仿真软件MagNet紧密协作，实现电磁场与温度场的双向耦合仿真，这是市面上同类工具中少有的原生集成能力。
ThermNet提供三种核心温度场解决方案：2D/3D静态热场分析、2D/3D瞬态热场分析以及2D/3D磁热耦合仿真，覆盖了从稳态到瞬态、从单纯热分析到电磁-热联合分析的完整需求。其求解对象涵盖传导、对流和辐射等主要热传递方式，适用于电机、变压器、感应加热装置、电磁制动器等各类电磁设备的温升预测与热管理设计。
核心功能与技术特点
ThermNet的竞争力不仅在于独立的温度场仿真精度，更在于它与MagNet深度集成的磁热耦合能力。在实际工程中，电机或变压器的电磁损耗（铜损、铁损、涡流损耗等）会转化为热量，而温度升高又会影响材料的电导率、磁导率等属性，反过来改变电磁场分布——这是一个典型的双向耦合问题。ThermNet和MagNet被充分集成，MagNet计算电磁损耗后传递给ThermNet进行温度场求解，ThermNet再将温度分布反馈给MagNet更新材料属性，形成闭环迭代，直至收敛。
在网格剖分方面，ThermNet继承了Infolytica家族的技术积累，支持自适应网格剖分——包含h-adaptation（局部加密）和p-adaptation（提高单元多项式阶数）两种模式，求解器会自动在温度梯度大的区域加密网格或提升求解阶次，直到达到预设精度。此外还支持市场唯一的2D 1~4阶和3D 1~3阶自适应求解能力，用户也可以手动对特定边、面、体设置最大单元尺寸和曲面细化参数，灵活控制局部网格质量。Mesh Layer剖分层技术的引入则有助于处理集肤效应等问题中表面薄层内的温度变化。
模型通用性是ThermNet的另一项实用设计。在MagNet、ThermNet和ElecNet（电场分析）三个软件中建立的几何模型可以直接互用，无需重复建模和重新设置材料属性，大幅降低了多物理场分析的工程准备时间。模型文件支持导入导出AutoCAD、SAT、CATIA、IGES、Pro/E、STEP、Inventor等多种主流CAD格式。
在电机设计中的实际应用
电机设计是ThermNet最典型的应用场景之一。随着电机向高功率密度、高速化发展，温升问题日益突出。步进电机在运行过程中因温升过高可能导致失步或过冲；永磁电机中永磁体在高温下可能发生不可逆退磁；大功率电机则需要准确预测绕组热点温度以评估绝缘寿命。
以步进电机为例，其内部磁场结构高度非线性，电磁损耗分布不均。使用MagNet完成步进电机的电磁场有限元求解后，可将分布式损耗数据直接传递给ThermNet，计算电机内部的三维温度场分布，定位热点区域。ThermNet仿真结果可指导工程师优化冷却风道设计、调整绕组布局或选择更高耐温等级的材料。
在被西门子收购后，ThermNet的功能已逐步整合至Simcenter 3D Low Frequency EM（EMAG）平台。在Simcenter体系内，电磁热耦合分析的路径更加多样化：可以采用Simcenter 3D EMAG自身内置的磁场和热场模块完成耦合，也可以将电磁损耗数据和几何模型传递给Simcenter STAR-CCM+进行更高精度的CFD温度场和散热系统仿真。此外，Simcenter还支持将电磁力传递至结构分析和声学分析模块，实现电磁-热-结构-振动噪声的全链路多物理场仿真。
与其他Infolytica/Siemens模块的协作
ThermNet并非孤立使用，它在Infolytica/Siemens软件生态中扮演着热分析核心的角色：

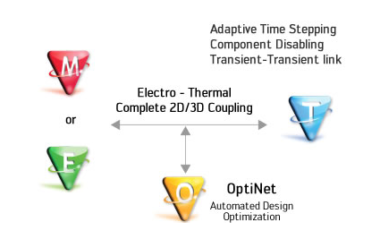

与MagNet协作：这是最核心的配合关系，实现电磁-热双向耦合。MagNet提供静态、时谐、瞬态和瞬态运动等多种求解器，涵盖从二维到三维的电磁场分析，其计算结果中的电磁损耗可直接作为ThermNet的热源输入。
与ElecNet协作：ElecNet是2D/3D电场仿真软件，用于高压电器、绝缘套管等设备的电场分析。对于涉及高电压和大电流的设备，电场分析中的介质损耗同样可以作为热源传递给ThermNet。
与OptiNet协作：OptiNet是电磁设备优化工具，可使用连续变量和离散变量对设备的电、磁和热特性进行多参数多目标优化。在优化循环中，ThermNet的温度场求解结果可以作为优化约束条件或目标函数的一部分。
与MotorSolve协作：MotorSolve是基于有限元的电机设计专用工具，支持磁路法和有限元法的快速电机方案设计。它与MagNet和ThermNet配合，构成从概念设计到详细验证的完整电机设计链。
在Simcenter体系内，上述协作关系进一步扩展——Simcenter Amesim用于电机系统级仿真，Simcenter SPEED用于电机概念设计，Simcenter 3D用于结构分析和振动噪声分析，STAR-CCM+用于计算流体力学和热管理。ThermNet/Magnet的功能被整合进Simcenter Magnet和Simcenter 3D EMAG，继续承担电磁场和温度场耦合分析的核心任务。
采购与选型建议
ThermNet的采购需要重点关注以下几个方面：
版本与许可模式：自Infolytica被西门子收购后，ThermNet已整合到Simcenter产品体系中。用户在实际采购时接触到的可能是Simcenter Magnet（包含ThermNet功能）或Simcenter 3D Low Frequency EMAG的许可模块。建议在询价时向西门子或其授权代理商明确所需的仿真能力（是否需热分析、是否需磁热耦合），以匹配正确的模块和许可组合。
功能搭配：如果主要需求是电机电磁热耦合分析，通常需要同时获取MagNet（电磁）和ThermNet（热）许可，或者选择Simcenter Magnet的完整许可包。若还需电场分析，则需要增加ElecNet。对于有优化需求的团队，OptiNet可作为补充。采购前建议梳理清楚自身的仿真用例：分析对象是什么（电机/变压器/感应加热/其他电磁设备），需要哪些物理场（仅电磁/电磁+热/电磁+热+结构），精度要求是多高（磁路法/2D有限元/3D有限元）。
部署方式：Infolytica软件全线基于Windows技术开发，支持Windows操作系统。模型文件和求解结果存储于单一压缩文件内，便于管理和共享。
价格影响因素：ThermNet/Simcenter Magnet的最终价格受模块组合、许可数量、是否包含优化功能、是否需要与第三方软件（如MATLAB Simulink、PSIM）的协同仿真接口等因素影响。许可以及年维护费因配置不同差异较大，没有统一公开报价，需要根据实际需求向厂商或代理商获取定制报价。询价时建议同时确认：许可类型（单机/网络浮动）、是否包含技术支持与版本更新、培训服务的范围与费用。
同类工具对比：在电磁热耦合仿真领域，ThermNet的主要竞品包括ANSYS Maxwell（配合ANSYS Icepak或Fluent）、COMSOL Multiphysics的AC/DC模块配合热传模块、JMAG的热分析模块等。ThermNet的核心优势在于：与MagNet的原生双向耦合机制不需要额外的数据接口或中间文件转换；多运动部件多自由度瞬态运动求解器为市场唯一；网格自适应技术和多阶求解能力在精度控制方面表现突出；脚本编程与参数化功能降低了二次开发门槛。
