一、Sigrity PowerDC 产品概述
Sigrity PowerDC 是 Cadence 公司旗下 Sigrity 仿真套件中的核心工具之一，专注于直流压降（IR Drop）分析和电热混合仿真。在当今低电压、大电流的 PCB 和封装设计趋势下，电源完整性问题日益突出，PowerDC 能够帮助工程师在设计阶段准确评估电源网络的直流性能，确保各器件端到端的电压降裕量满足设计规范，从而保障电源网络的稳定供应。
该工具覆盖从单板到多板系统的直流分析场景，集成了热分析功能，支持电热联合仿真，为高速数字电路、服务器主板、通信设备等复杂电子产品的电源设计提供完整的仿真验证手段。
二、核心功能与技术特点
2.1 直流压降分析（IR Drop）

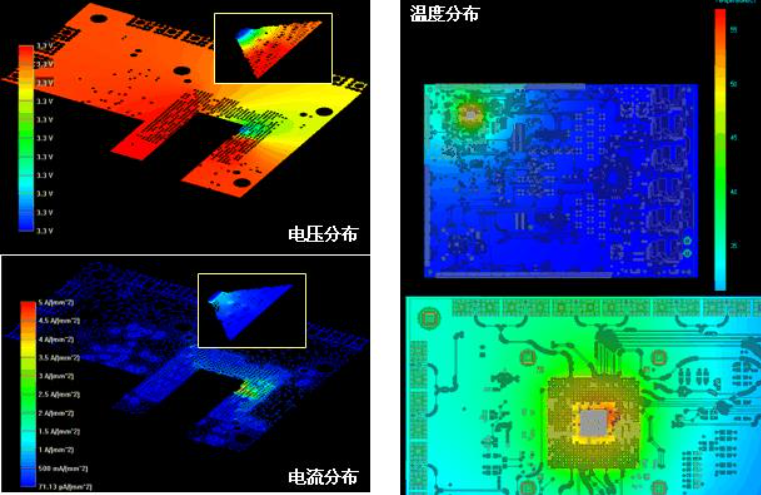

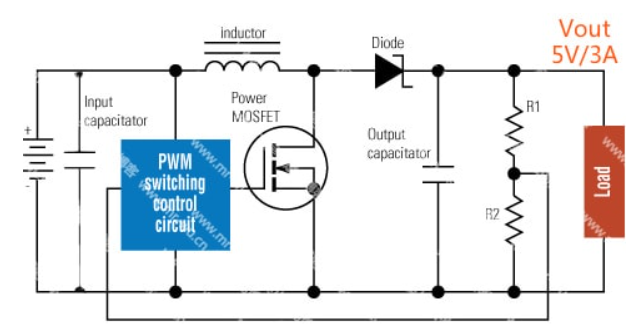

PowerDC 支持对 PCB 和封装进行全面的直流压降分析。通过设置 VRM（电压调节模块）和 Sink（负载），软件可以计算电源网络中每段走线和每个过孔的压降分布，并以 2D 和 3D 形式直观展示电流密度和电压分布结果。工程师可根据仿真结果定位压降过大的区域，优化铜皮宽度、增加过孔数量或调整器件布局。
2.2 电热混合仿真

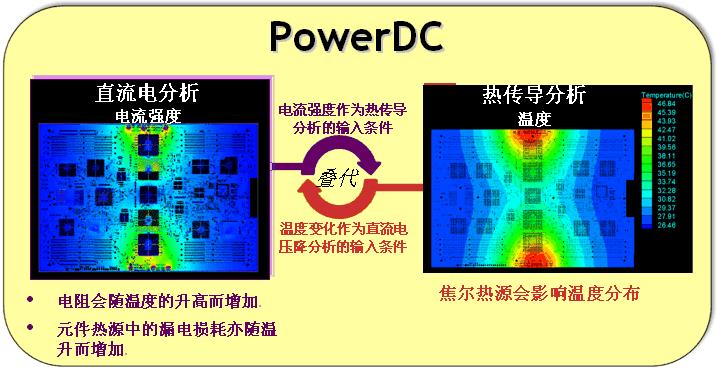

PowerDC 内置热分析引擎，支持电热联合仿真（E/T Co-simulation）。用户可设置发热元件的尺寸、厚度和功耗，定义环境温度与风速条件，软件会综合考虑电流产生的焦耳热与芯片自身功耗，计算 PCB 的温度分布。仿真结果包括二维热分布图、热流方向和热传导性数据，帮助工程师判断是否需要添加散热片或调整散热方案。
2.3 多板联合仿真
在服务器、交换机等包含多个板卡互连的复杂系统中，单一板卡的仿真无法反映真实供电情况。PowerDC 提供 Multi-Board IR Drop Analysis 功能，支持将多个 PCB 的 SPD 文件导入同一工作区，通过定义板间连接器和互连网络，实现跨板卡的电源联合仿真，仿真报告统一输出所有板卡的压降情况。
2.4 电源模块感应线自动优化
PowerDC 提供业界独有的电源模块感应线自动优化功能，可针对当前设计自动计算最优的感应线位置，快速实现电源设计的最优化。此外，工具内置流程化的自动规则检查（DRC）功能，结合可视化的选项与规则检查，帮助设计人员快速发现并修复电源完整性违规项。
三、典型仿真流程
使用 PowerDC 进行直流压降分析的典型流程如下：首先创建 Workspace，加载 PCB Layout 文件（支持 BRD、SPD 等格式）；其次在 Net Manager 中使能目标电源网络并进行分类，确认 Power 和 GND 属性正确；然后检查叠层参数，包括各层厚度、介电常数和铜厚；接着设置 VRM 电压源和 Sink 负载的电流参数，对串联在电源通路上的电阻电感进行短路模型处理；最后运行仿真，查看 2D/3D 结果并生成仿真报告。
若需进行电热混合仿真，在上述流程基础上勾选 E/T Co-simulation 模式，设置环境条件（温度、风速），定义发热元件的尺寸、厚度和功耗，即可同步获得热分布结果。
四、选型采购建议
在评估是否引入 Sigrity PowerDC 时，建议从以下几个维度综合考量：
设计需求匹配度：若您的产品涉及低电压大电流设计（如 CPU 核心供电、FPGA 多路电源、DDR 内存供电），且对电源纹波和压降有严格要求，PowerDC 是业内成熟可靠的选择。对于多板卡系统，其多板联合仿真能力具有明显优势。
工具链集成：PowerDC 作为 Sigrity 套件的组成部分，与 Allegro PCB Designer、Sigrity PowerSI 等工具深度集成，若团队已在使用 Cadence 设计流程，引入 PowerDC 可获得更流畅的协同体验。
热分析需求：如果团队需要在同一环境下完成电和热的联合分析，PowerDC 集成的一体化电热仿真能力可以减少跨工具数据传递的误差和效率损失。
许可与成本：Cadence Sigrity 系列采用灵活许可模式，建议联系官方或授权渠道获取针对团队规模和使用场景的报价方案，根据实际所需的仿真模块按需选择许可配置。
学习曲线：PowerDC 采用流程化向导式操作界面，仿真步骤按功能框顺序排列，上手相对直观。市面上有丰富的教程资源和培训课程，可帮助团队快速掌握。
五、总结
Sigrity PowerDC 作为面向电源完整性分析的专用仿真工具，凭借直流压降分析、电热混合仿真、多板联合仿真和自动优化等核心能力，在高速 PCB 设计领域拥有广泛应用。无论是单板验证还是系统级供电评估，PowerDC 都能为工程师提供可靠的仿真数据支撑。
如需了解 Sigrity PowerDC 的详细技术规格、最新版本特性或获取报价，欢迎联系软服之家，我们将根据您的具体需求提供专业的产品咨询与选型建议。
