以CAD为中心的电子散热仿真工具
Simcenter Flotherm XT 是西门子推出的一款以CAD为中心的电子冷却CFD仿真软件，主要面向电子产品的热设计工程师。该软件将ECAD和MCAD设计流程连接起来，使热工程师能够在早期设计阶段介入散热分析，缩短电子开发周期并优化热管理方案。
与通用CFD工具不同，Flotherm XT 在架构上整合了西门子两款热流分析软件的优势：一方面继承了Flotherm强大的SmartParts元件库与材料数据库，另一方面采用了FloEFD独特的网格技术。这种组合使软件能够处理复杂电子产品的散热问题，从IC封装、PCB到机柜级系统均可覆盖。
CAD与EDA数据无缝集成
在实际产品开发流程中，热设计工程师通常需要等待机构工程师完成CAD模型后再进行分析。Flotherm XT 使用SolidWorks作为前处理器，支持直接导入机构工程师提供的CAD文件，包括SolidWorks、Pro/ENGINEER、STEP、IGES等多种格式，省去了重新建模的时间。
在EDA数据处理方面，软件内置的EDA Bridge支持从主流EDA软件导入电路板和元件布局信息。用户可以在软件中快速修改元件位置、大小、方向，以及执行元件替换操作。EDA Bridge支持ODB++、IPC 2581等常见EDA文件格式，使PCB设计数据与热仿真流程直接衔接，减少数据转换过程中的错误风险。
软件支持的文件格式覆盖MCAD和EDA两大类，包括3D XML、ACIS、CATIA、DXF/DWG、Parasolid、UG、Solid Edge、IDF 2.0/3.0/4.0、STL等，无需额外购买接口模块即可使用上述格式。
SmartParts元件库与建模效率
Flotherm XT 提供多种模块化SmartParts元件，包括轴流风扇、鼓风机、致冷晶片、热管、散热鳍片等，用户通过输入几何尺寸、材料属性、发热条件等参数即可快速建立分析模型。这种基于元件库建模的方式，使热工程师在分析过程中同步完成所有热流分析相关条件的设定，缩短分析时程。
软件还支持导入Flotherm已有的建模与条件设定文件（.PDML或.pack格式），使原有Flotherm用户能够延续积累多年的模拟参数，降低切换到新软件后的学习成本。
在封装热模型创建方面，Flotherm XT 内置Package Creator工具，可指导用户创建最常见的IC封装类型的热模型。用户可以将元器件模型指定为简单立方体、双电阻、Delphi或详细热模型，以匹配不同级别的PCB热建模保真度需求。
网格技术与求解能力

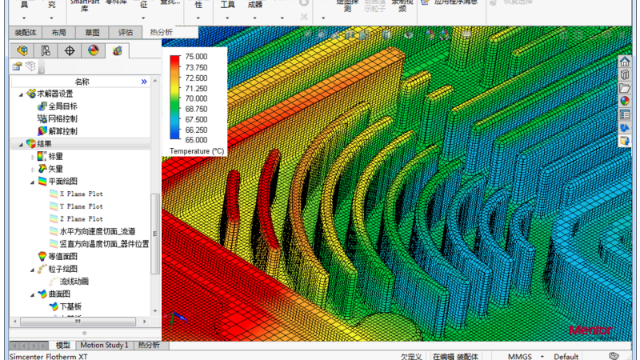

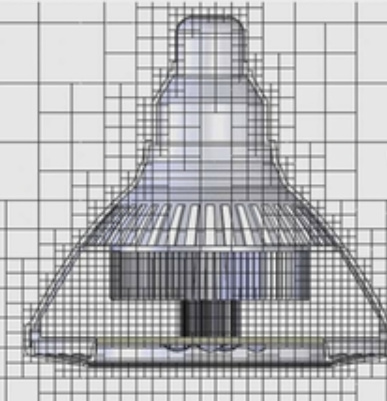

Flotherm XT 在网格处理上采用FloEFD的求解方法——沉浸边界法（Immersed Boundary）以及Partial Mesh网格技术。这种网格技术能够保留复杂3D模型的细节，呈现接近产品真实状况的热流分析报告，而不需要对几何体进行过度简化。
沉浸边界法允许流体网格与固体几何体之间自然交互，对于弯曲或任意角度的复杂几何体有较好的处理能力。配合以CAD为中心的几何引擎，软件可以处理现代电子产品中常见的复杂外形，包括曲面散热片、异形机壳等。
2304版本主要功能更新
西门子于2023年4月发布了Simcenter Flotherm XT 2304版本，针对PCB热仿真建模进行了多项增强。
在局部建模精度方面，新增了独立的Thermal Territories功能。此前版本允许在组件周围建立thermal territory，对关键元件下方的铜分布和基板层进行局部精确建模。2304版本中，用户可以独立于组件之外指定thermal territory，并自由绘制具有任意长宽比的thermal territory，从而更灵活地配置模型并选择适当的建模精度。软件提供三种建模选项：详细建模（Explicit）、分层建模（Detailed）和紧凑建模（Compact），用户可根据设计阶段和可用信息选择合适的方案。
新版本还改进了多层PCB模型的编辑流程，新增堆栈编辑器（Stack Editor），使多层复杂PCB的层属性编辑更加高效，支持多选和批量编辑操作。
在Smart PCB和电热协同仿真方面，2304版本增强了与Hyperlynn PI的协同仿真能力，支持自动检测供电Net并自动创建焦耳热全局目标。Smart PCB的热阻热容网络模型节点上的热属性现在可以在参数化研究中进行变化，支持针对不同应用场景定义不同属性。
模型互通方面，2304版本支持将包含SmartParts的装配模型导出为XTXML格式，用户可以通过Simcenter Flotherm MCAD bridge将Flotherm XT生成的XTXML模型导入至Simcenter Flotherm中，实现西门子工具之间的数据交互。
后处理与结果呈现

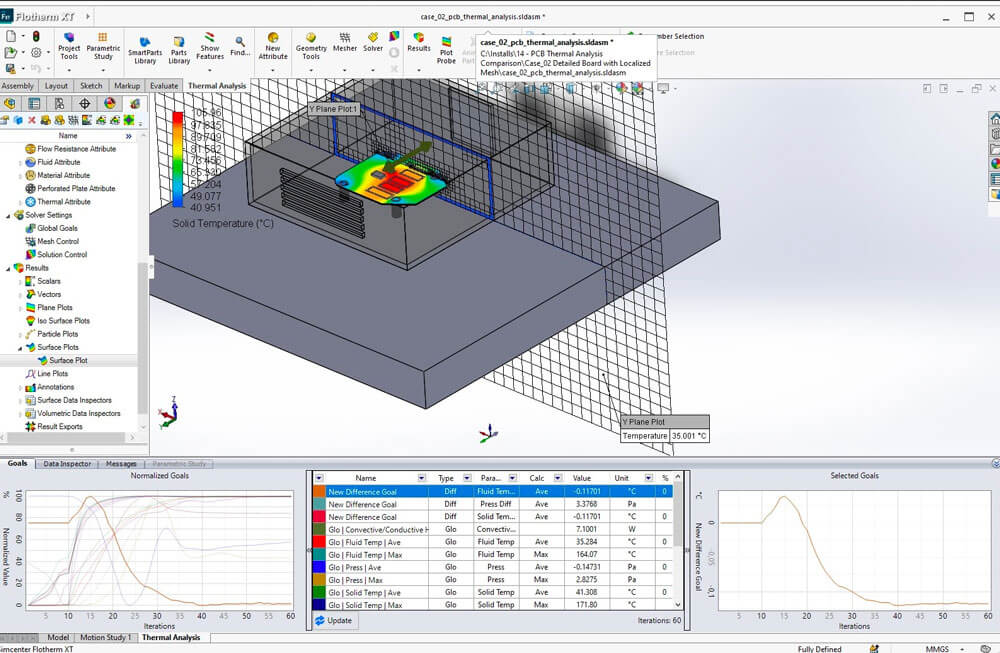

软件提供多种后处理工具用于结果分析，包括切剖面（Cut plot）查看网格配置、温度与速度场分布，表面图（Surface plot）显示元件表面温度场，以及粒子图（Particle plot）展示流体流线，帮助热流工程师评估流场规划方案。
这些后处理功能配合高质量的图像输出，使工程师能够以可视化方式向设计团队展示散热分析结果，支撑设计决策。
