META后处理软件功能详解：CAE仿真后处理的一站式平台
在CAE仿真工作流中，后处理是将求解器输出的海量数据转化为可读结论的关键环节。META是由希腊BETA CAE Systems公司（现为Cadence Design Systems旗下）开发的专业后处理软件，为结构、流体、NVH、碰撞安全等多个分析领域提供统一的3D和2D后处理环境。它凭借出色的图形渲染性能、高度自动化的流程和低内存占用，在汽车、航空航天、工业机械等行业积累了广泛的用户基础。
多求解器兼容：打通仿真数据壁垒
META的核心优势之一是能够直接读取主流结构分析和流体分析求解器的结果文件。支持的求解器涵盖Nastran、Abaqus、LS-DYNA、PAM-CRASH、RADIOSS、ANSYS、Fluent、Star-CCM+、OpenFOAM等多种格式，同时兼容中性格式数据（如ASCII列格式、Universal格式和ASCII Patran格式）。在测试数据方面，META支持通用测量数据格式的导入，并可通过ASAM ODS服务器直接链接测试数据库。
这种广泛兼容性意味着工程师不必因求解器差异而在多个后处理工具之间反复切换。一个统一的平台即可完成结构强度、振动噪声、碰撞安全和流体动力学等多学科结果的可视化与分析，显著减少软件切换带来的时间损耗和数据转换风险。
3D与2D后处理：高性能可视化与交互分析
META提供了高质量的3D场后处理能力。通过等值面、云图、矢量图、变形图、截面云图和瞬变动画等可视化手段，用户可以快速识别模型的应力集中区域、位移趋势和流场特征。软件在实体、属性、材料或Include四个层次上支持模型管理，树形层次结构与ANSA零件管理器保持一致的逻辑，便于复杂装配体的逐级浏览和结果筛选。
2D图后处理模块则深度集成在META内部，无需额外启动独立程序。每个2D图窗口可以容纳多条曲线，支持从所有求解器的时间历程结果中直接读取数据。2D图和3D场之间具有强大的交叉互操作性——曲线数据可以直接关联到3D几何上的对应位置，来自一个模块的信息可以无缝传递给另一个模块。对于曲线或场数据，用户可以应用数学运算、内置函数或自定义函数进行二次计算，例如从原始应力场通过线性组合生成新的应力场。
值得一提的是，META在处理超大模型时保持了优异的图形显示性能。多窗口环境配合窗口依赖模型属性和实体可见性智能管理，让工程师在对比多工况结果时高效流畅。
NVH分析：从模态到声场的完整工具链
在NVH（噪声、振动与声振粗糙度）领域，META提供了一套针对性工具集。模态相关性分析可以将仿真模态与物理测试模态进行关联比对，通过MAC（模态置信准则）矩阵量化评估模型精度。频响分析工具支持结构和声学频率响应计算，流固耦合工具则能够计算耦合声学响应，并通过模块化的声固耦合方式连接结构域和流体域。
面板贡献度分析和ERP工具帮助工程师定位主要的噪声辐射源，而模态模型生成工具则利用ANSA的PLOTELS单元创建缩减模态模型，为后续的混合建模奠定基础。META还内置了FRF（频率响应函数）装配工具，用于连接不同子系统的频响特性，并集成了遗传优化器用于连接器特性的自动调优。对于机械振动中的能流分析，META可以根据Nastran的位移和力计算结果，计算结构和流体中的功率流分布。
CFD后处理：流场特征提取与定量计算
在计算流体动力学领域，META可以读取Fluent的网格与结果文件（.msh、.cas、.dat）、Star-CCM+的.ccm格式和OpenFOAM数据，并支持Ensight通用格式。用户可以创建任意位置的剖面和等值面来展示内部流场特征，使用流线图追踪流体运动轨迹，并通过稳态或瞬态动画直观呈现流动演化过程。
除了可视化，META还提供了内置的定量计算能力，包括阻力系数与升力系数的直接计算、力矩计算、面积和体积积分，以及自动求和、求平均值和均值的统计功能。这些工具在一定程度上减少了对独立CFD后处理软件的依赖，使结构工程师也能在统一环境中完成流固耦合分析的完整后处理。
碰撞安全与乘员伤害评估：OIC自动化工具

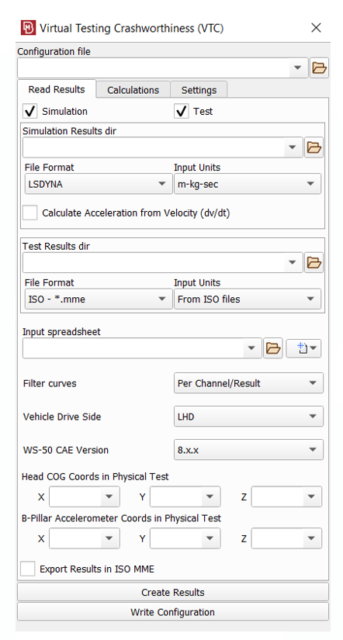

META内置了面向碰撞安全的专业工具栏，用于碰撞法规校核、穿透检查、行人保护评估、巴士侧翻分析和孔变形分析等场景。其中，OIC（Occupant Injury Criteria，乘员伤害准则）工具是实现乘员损伤自动化评估的核心模块，支持从仿真结果和物理实验数据中自动提取头部伤害指标（HIC）、胸部加速度、腿部载荷等关键损伤参数。
OIC工具支持两种运行模式：GUI模式适合交互式设置和结果确认，Batch（无图形界面）批处理模式则适合大规模并行处理。在Batch模式下，工程师可以通过Session文件（.ses）实现参数化配置——将运行路径和报告输出路径定义为变量，一次配置后即可复用于数百个工况。对于DOE后处理或多版本对比等需要处理海量结果的场景，可以直接调用OIC.pyb脚本，通过一个文本文件列出所有待处理任务（以CAE:或TEST:标记），一次性输出标准化损伤报告。这种自动化的批量评估能力将乘员安全分析从人工逐一查阅结果文件中解放出来，显著提升了重复性工作的效率和一致性。
自动化与报告：从会话录制到一键生成
META的自动化体系建立在三个层次之上：Session文件（.ses）录制GUI操作序列、Python脚本编程以及自定义用户工具栏。开发人员可以在嵌入式编辑器中编写和调试脚本，将标准化的复杂流程封装为可重复执行的自动化任务。典型场景包括：求解器计算完成后自动启动META、读取结果、执行预设的分析流程、生成多页复杂报告，全程无需人工干预。
报告生成器支持输出HTML、PDF和PowerPoint（.pptx）格式的报告模板。报告中可以嵌入3D视图、曲线图、动画和批注注释。同时，μETAviewer是一个免费的轻量级查看器，允许非META用户浏览和交互META的二进制项目文件，在团队内部和对外交付成果时降低了软件许可的依赖。

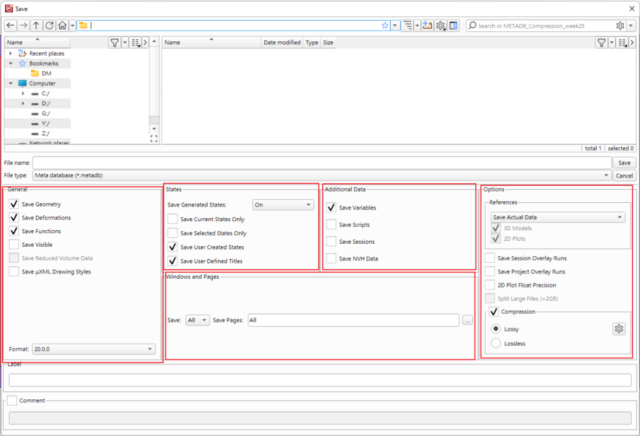

在输出方面，META支持将几何和结果数据保存为本地二进制格式，提供有损和无损两种压缩方式，文件体积可缩减90%以上。几何数据可以导出为Nastran、LS-DYNA、Abaqus、ANSYS等多种求解器输入格式，曲线和数据表格则可输出为ASCII文本、Excel（.xlsx）或HTML格式。图像导出支持TIFF、JPG、PNG、BMP、PostScript等格式，视频导出支持AVI、MPEG和GIF。
协作与虚拟现实：重塑团队工作方式
META在协作能力上的布局体现了对现代工程团队协作模式的深刻理解。通过嵌入式Web服务器，工程师可以通过网页浏览器广播自己的工作屏幕，身处异地的同事无需安装META即可实时查看模型操作和结果分析过程。远程桌面界面支持多用户同时操作同一个META会话，配合草绘标注工具可以在模型上标记关注区域并添加注释说明。
在沉浸式可视化方面，META支持基于物理的渲染（PBR）材料和环境映射来渲染仿真模型，并兼容HTC VIVE和Oculus Rift虚拟现实头戴设备。在VR环境下，位于不同地域的工程师可以进入同一个虚拟空间，共同审视同一个仿真模型，进行实时的讨论和决策。这种交互方式对于复杂装配体评审和设计评审会议具有直观的价值。
用户界面自定义与工具栏生态
META的图形界面支持高度灵活的定制：现有工具栏可以在工作区域内任意停靠，工程师还可以使用专用工具栏设计器创建全新的自定义工具栏。通过结合Python脚本和Session自动化，自定义工具栏可以针对特定分析规程或业务流程只保留必要功能，并在不同工作组之间共享。各个学科领域预配置了专用工具栏，例如碰撞安全法规校核、优化器设置、复合材料后处理、CFD分析等，使不同专业背景的工程师可以快速进入工作状态。
部署与采购注意事项
META为商业软件，采用本地部署方式，运行于Windows操作系统。其学习曲线相对较短，与ANSA前处理软件的深度协同是BETA CAE产品体系的显著特点——两者共用零件管理器的层次结构、共享自动化框架和数据格式，使前后处理工作流衔接顺畅。
在采购层面，META的授权方式和价格通常与功能模块组合、用户数量、求解器接口需求以及是否同时采购ANSA等因素有关。对于以碰撞安全为主要业务场景的团队，OIC等专业工具栏的授权值得重点关注。考虑引入META的团队，建议在询价前先明确自身的求解器生态（正在使用哪些求解器）、后处理的主要学科领域（结构、NVH、CFD或碰撞）、团队规模和协作需求，以及是否需要VR和远程协作等高级功能。这些因素都会直接影响授权方案的配置和成本。
如果您正在评估META后处理软件，或希望了解当前版本的详细报价、授权方式和实施服务，可以在软服之家平台提交咨询需求，我们将帮助您联系正规渠道获取针对您实际使用场景的配置方案和商务信息。
META后处理软件以其多求解器兼容、高性能可视化和深度自动化能力，已经成为汽车和航空航天等行业CAE后处理工作流中的重要工具。从常规的应力云图输出到大规模的乘员损伤批量评估，从个人工作站到跨地域VR协作，META覆盖了后处理链条中的各个关键节点。对于需要减少后处理工具碎片化、提升结果交付效率的CAE团队而言，将META纳入评估范围是务实的选择。
