在最新的NX™软件使用方法与技巧视频中，我们将探讨如何使用X-型命令，通过动态调整极点位置来编辑曲面或样条曲线。该工具在高级形状设计中具有很大的优势，可快速高效地创建复杂曲面。
什么是X-型？

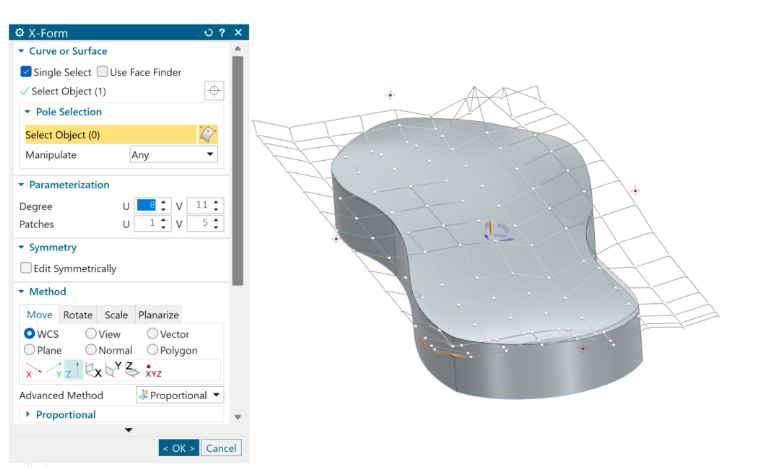

X-型是 NX 里的一个工具，可动态生成高级曲面设计。通过直接调整模型曲面上的极点和参数，以反映设计变更。该工具特别适用于非均匀曲面，允许一次可对模型的一个区段进行有针对性的更改。
使用 NX可保持设计对称性。通过该软件，可编辑曲线或曲面，使其在指定的对称平面上对称，确保所有编辑都是对称的。该功能支持需要均匀性的部件和模型的复杂曲面设计。接下来，让我们深入了解 X-型是 如何实现这些变化的。
极点选择和参数化

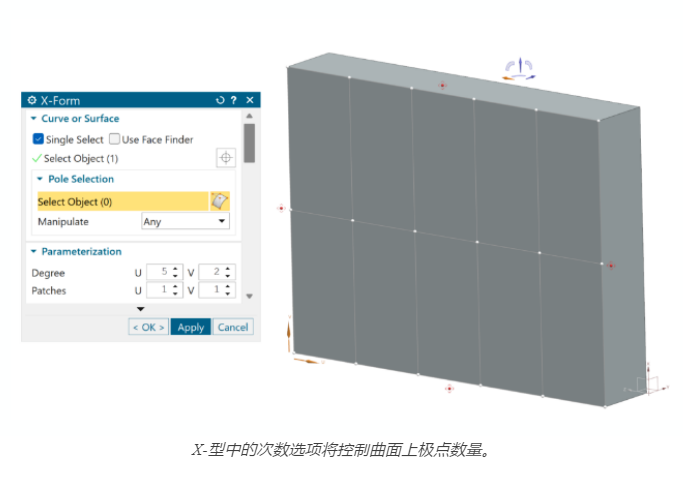

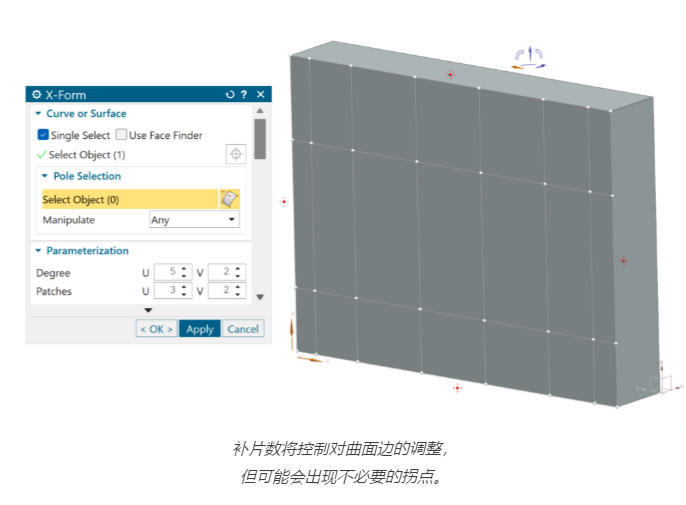

使用 X-型 的第一步是选择要修改的面。然后，定义新设计的参数。在设置这些参数时， 重点要关注两个部分：次数和补片数。次数将控制用于编辑极点数量。补片数将直接影响对曲面边的精度控制。当您需要沿着一个方向而不是另一个方向改进和润色您的模型时，这种灵活性尤其有用。U 方向和 V 方向的次数和补片数可被控制。这些方向是在选择设计面时指定的任意坐标系。当需要沿着一个方向而不是另一方向对模型进行完善和改进时，这种灵活性尤其实用。选择次数和补片数后，可以开始推拉极点和多段线，对模型曲面进行更改。
极点和视图平面化
优化X-型使用体验的另一个是极点平面化处理。有多种平面化选项可满足您的需求，但 2024 年 6 月版本中的一项新功能是您可对多段线平面化，使其与当前视图保持一致。该功能可将所选行投影到一个平面上，该平面穿过视图中距离最大的两个极点，方向与视图垂直。其他的可用选项包括位于平面、位于极点和最适合平面。这些代替方案在不同的场景下都很有价值，因此值得我们探索它们，以找到最合适需求的方案。
偏差度量的作用与应用

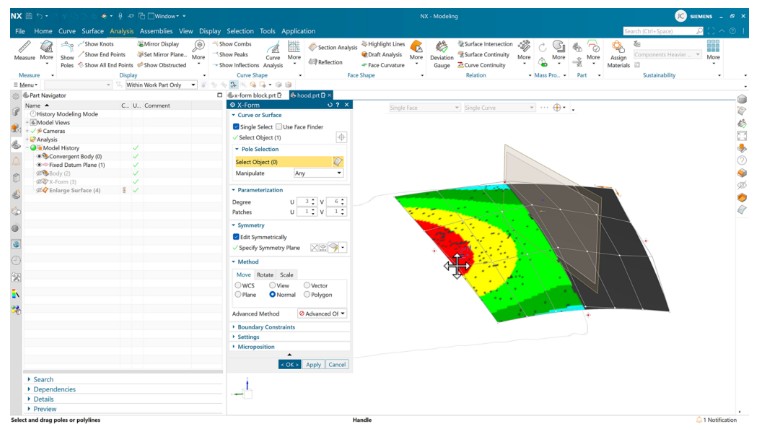

偏差度量是一个可与 X-型 同步使用的强大工具。该命令用于分析和可视化目标与一个或多个参考对象之间的偏差数据，并通过可视标签、标记、指针和彩色图等多种形式展现分析结果，从而更清晰地理解对象之间的差异。
这是一个非常有用的工具，特别适用于复杂曲面进行逆向工程。与通过肉眼观察距离直到曲面看起来相似不同，我们可以设置一个彩色图标度，来指示我们的曲面何时与目标参考体对齐。这种方法不仅提高了精度，还大大减少了反复调整的时间，使得逆向工程过程更加高效和准确。
