ISO SKEY
01
首先我们解释一下
什么是ISO SKEY

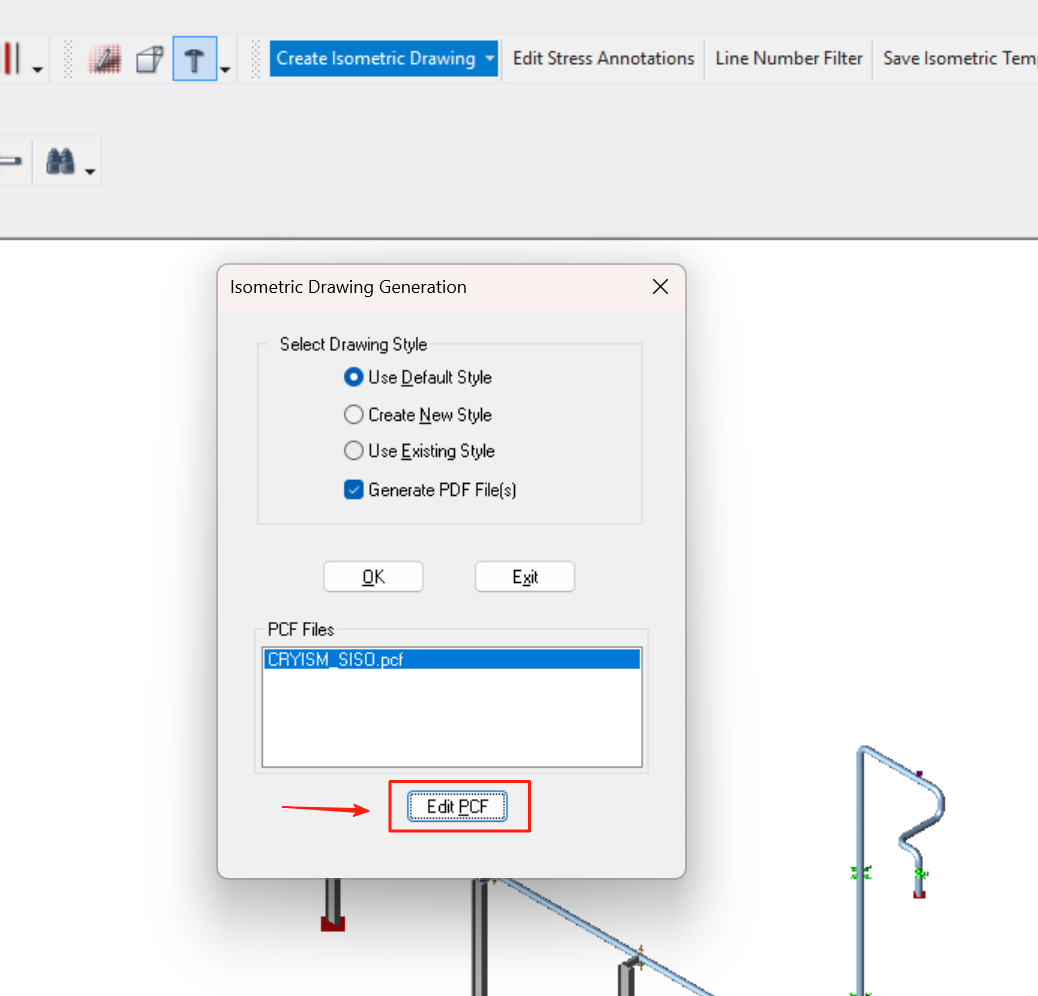

在生成ISO图的窗口下方点击Edit PCF。

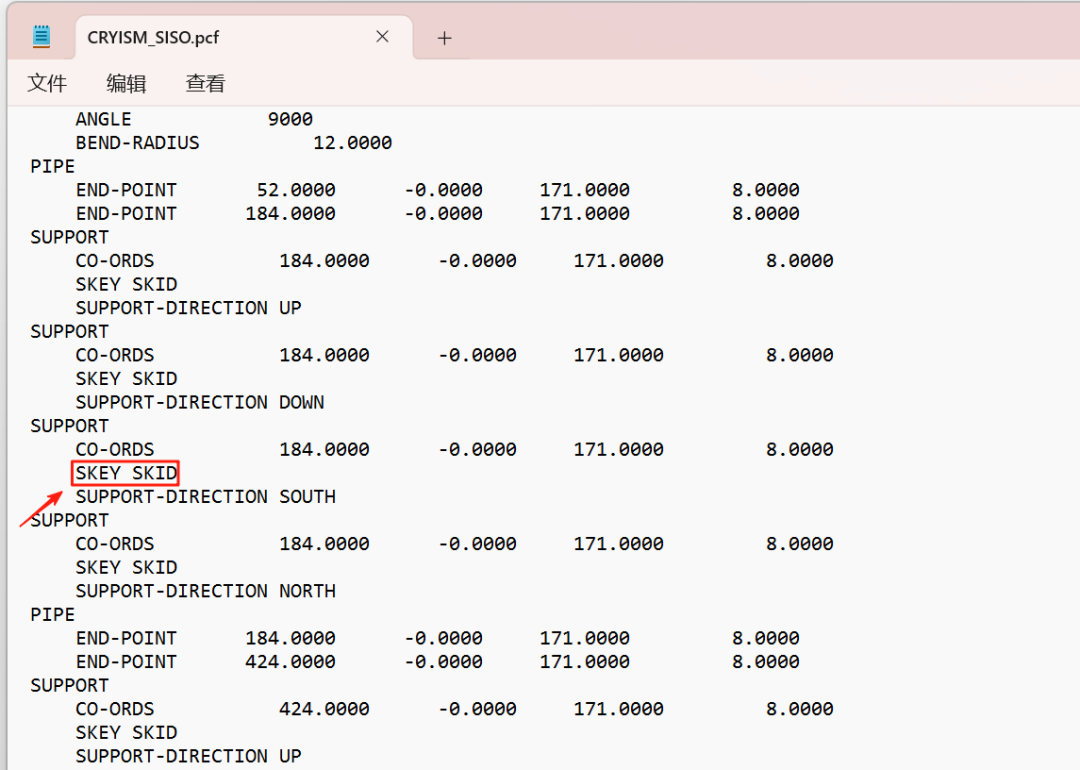

可以打开如下图所示的PCF文件，CAESAR II正是基于该PCF文件生成的ISO图。在其中的SUPPORT项中就可以看到SKEY属性值为SKID。如下图所示：

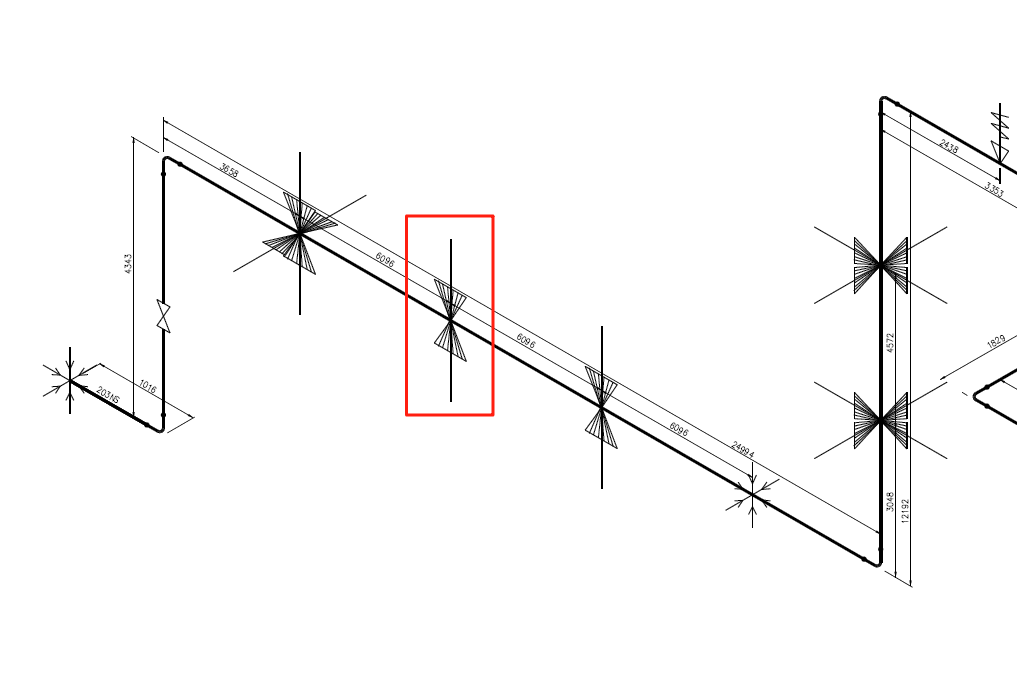

该SKEY所对应的符号如下图红框所示：
其他的如阀门、弹簧架等也会有对应的SKEY，他们通过SKEY的名称在ISO图中对应有不同的符号显示，如果我们需要修改这些符号显示，就可以通过创建自定义的ISO SKEY来实现。
Symbol Editor
02
找到并启动
“Symbol Editor.exe”
修改ISO SKEY对应的符号显示，需要借助于“Symbol Editor.exe”程序来实现。

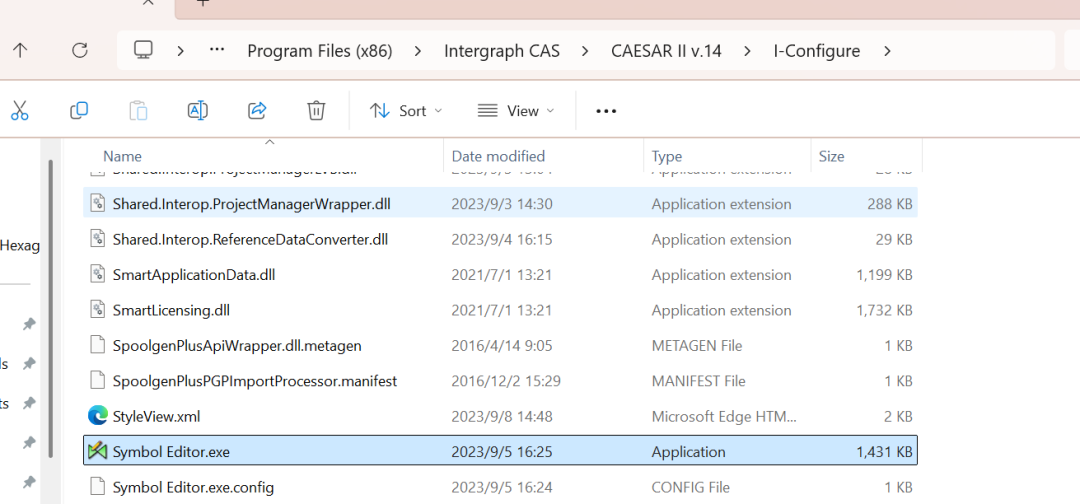

在软件安装目录C:Program Files (x86)Intergraph CASCAESAR II v.14I-Configure中，可以找到并启动“Symbol Editor.exe”程序。

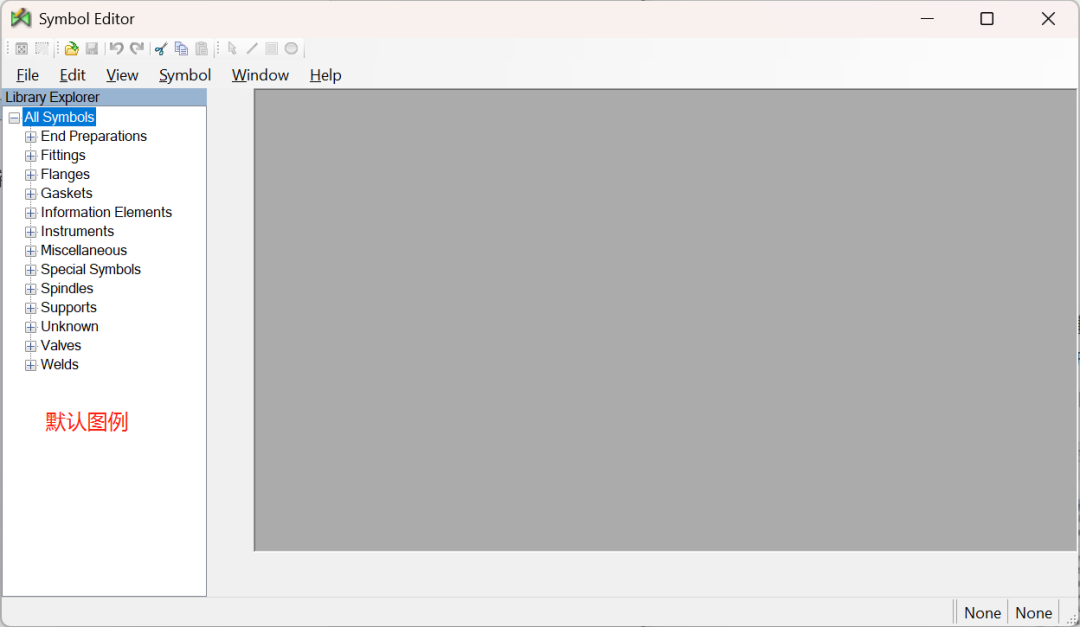

Symbol Editor包含默认的图例，基于这些默认图我们可以创建新的图例。

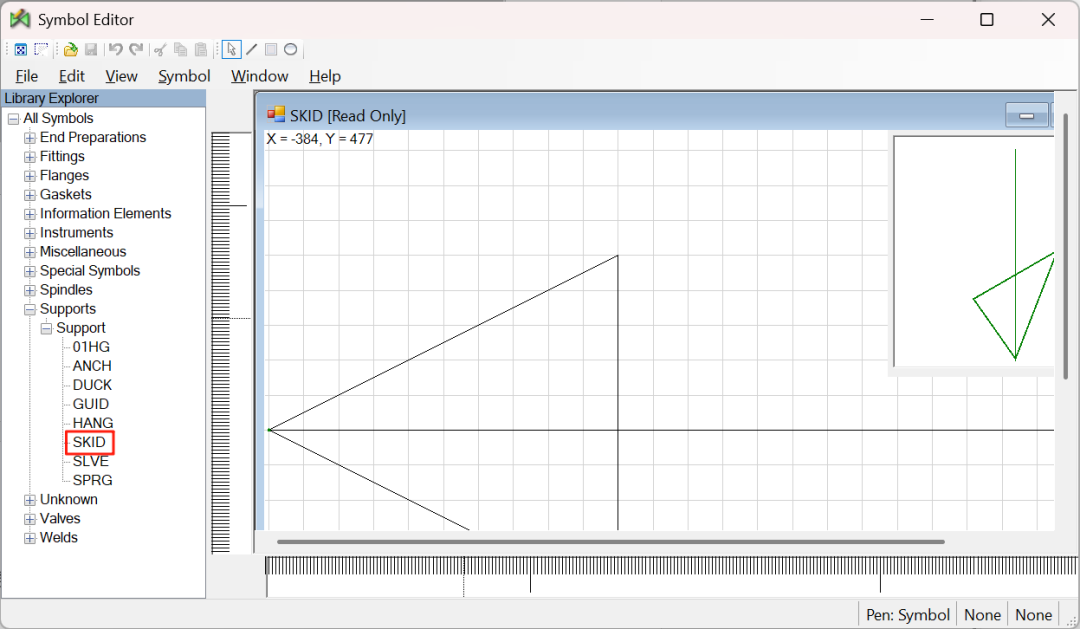

创建新的 Symbol，首先找到对应的SKEY（Symbol Key）。在本示例中，SKID SKEY（Support）的修改如下。
在“SKID”右键，并点击“New Symbol”。

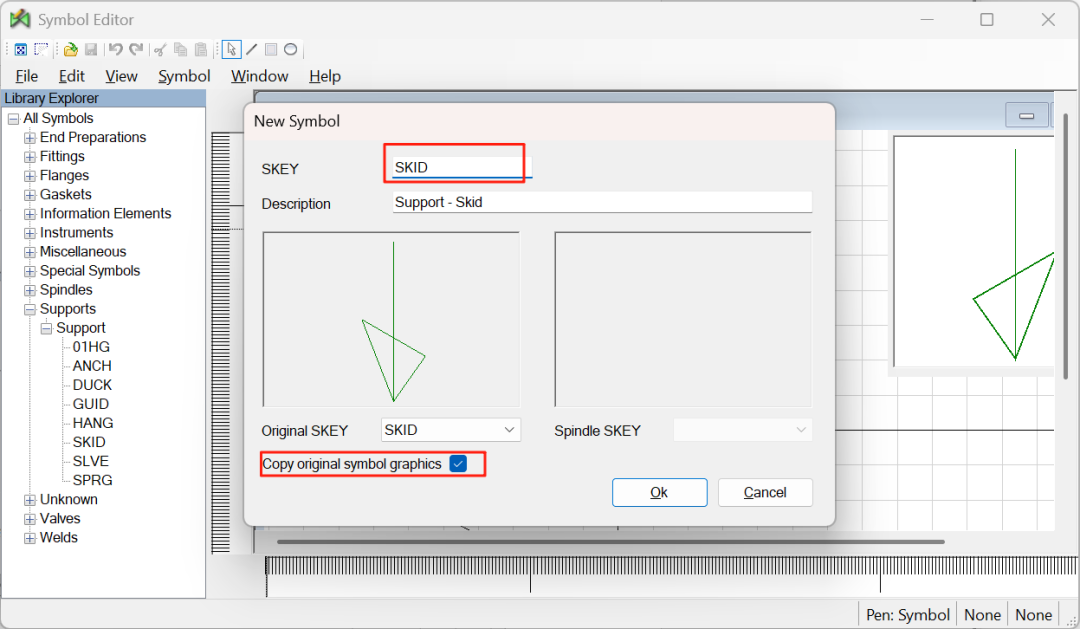

可以输入新的Symbol Key，这里输入你要修改的SKEY名称（注意名称要与PCF中需修改的SKEY名称一致）。如果需要在当前图形基础上进行修改，我们可以勾选窗口下方的Copy Original Symbol Graphics，如下图所示。

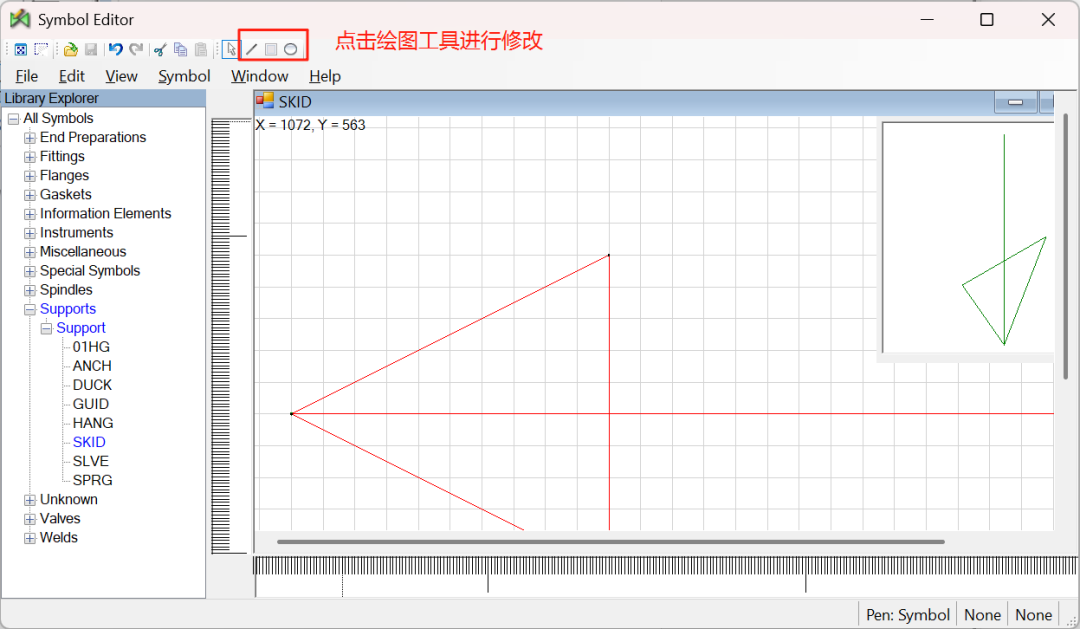

设置完成后点击OK进入图形窗口。在窗口上方有三个简单的绘图工具（直线、矩形、圆形）可以用来创建图例。

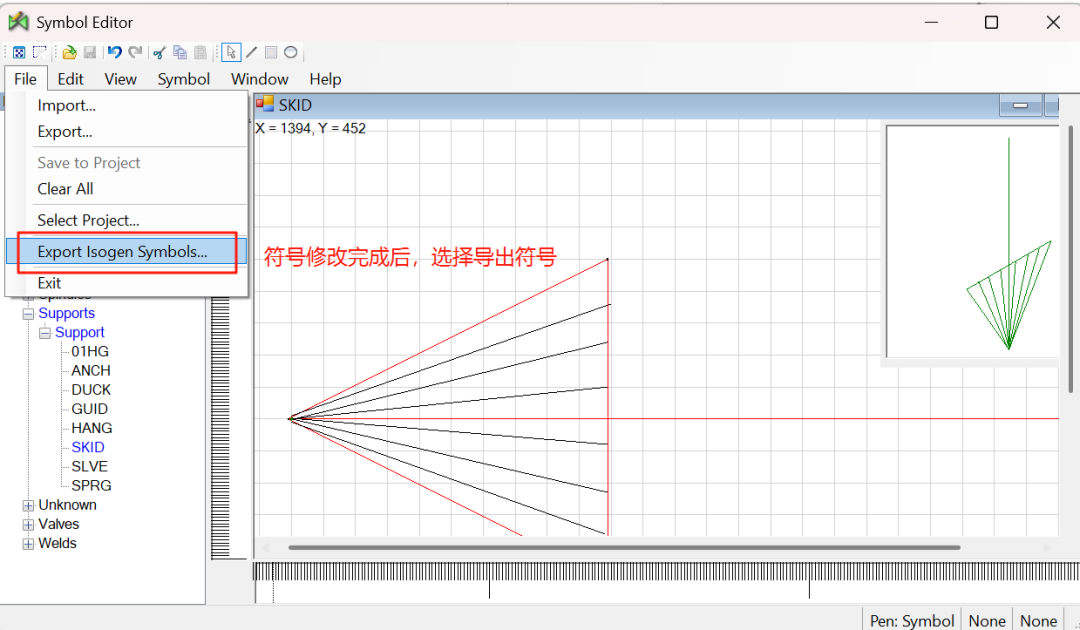

SKEY图例编辑完成之后，在菜单中点击File-> Export Isogen Symbols生成新的asc文件（symbol file）。
Symbol
03
在I-Configure中
映射Symbol文件

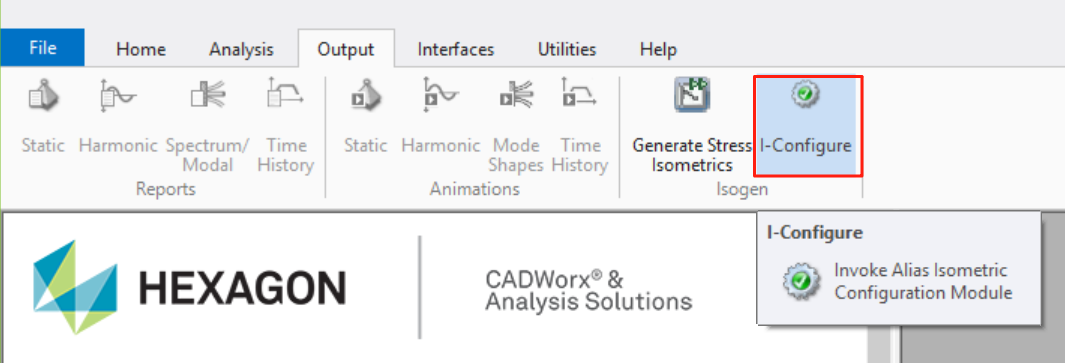

在CAESAR II 主窗口选择I-Configure。

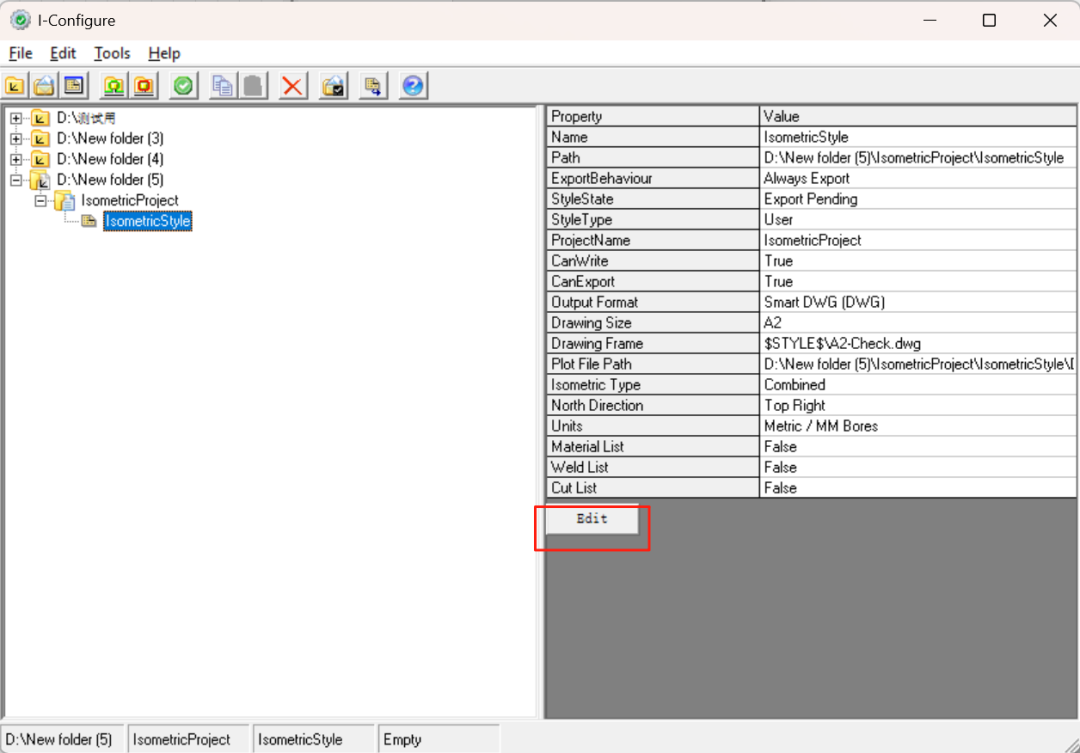

在打开的I-Configure中选择要修改的样式名称，然后在右侧点击Edit。

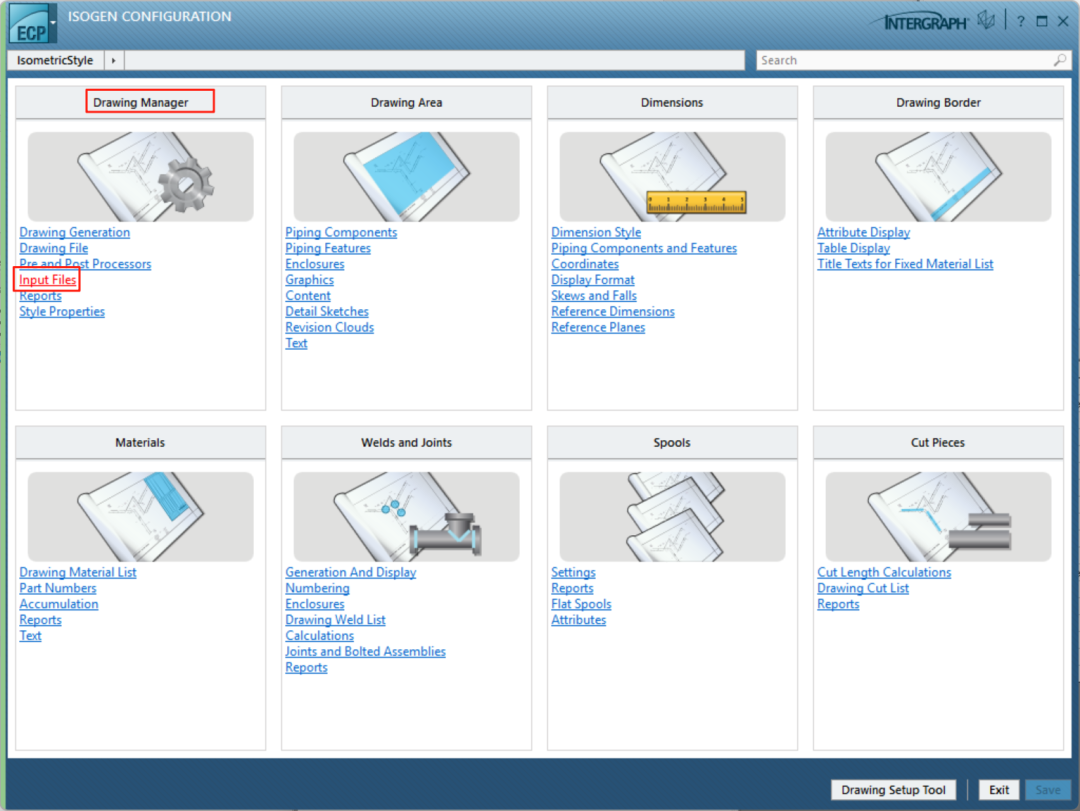

在Drawing Manager中选择Input File。

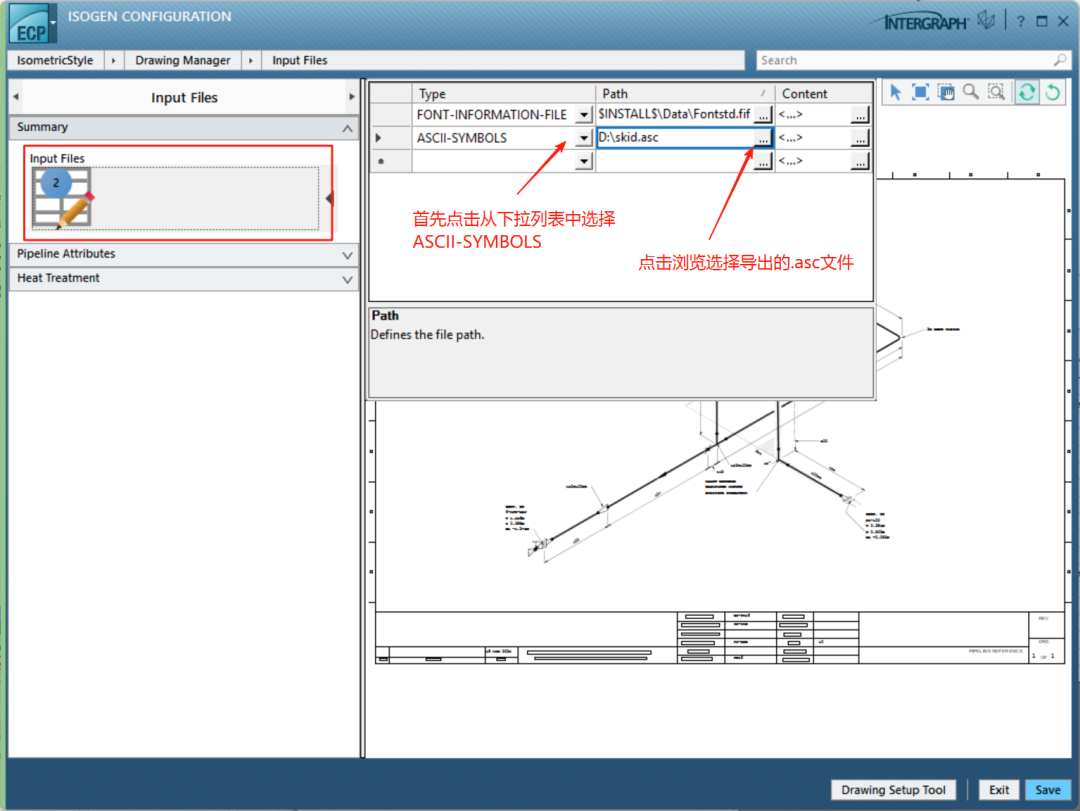

在Input Files窗口左侧选择Summary，然后如下图所示，选择加载我们之前生成的asc文件。
点击右下角的“Save”按钮及“Exit”按钮 。

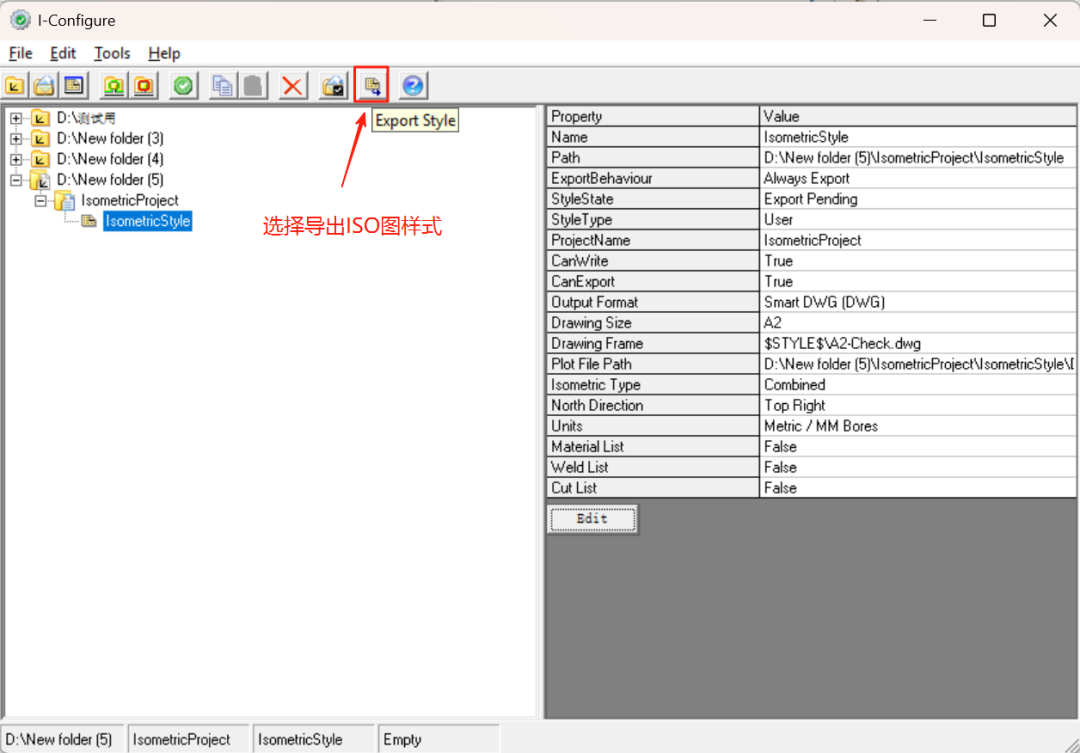

导出ISO Style。如下图所示，在关闭I-Configure前，要选择Export Style导出该ISO图样式。

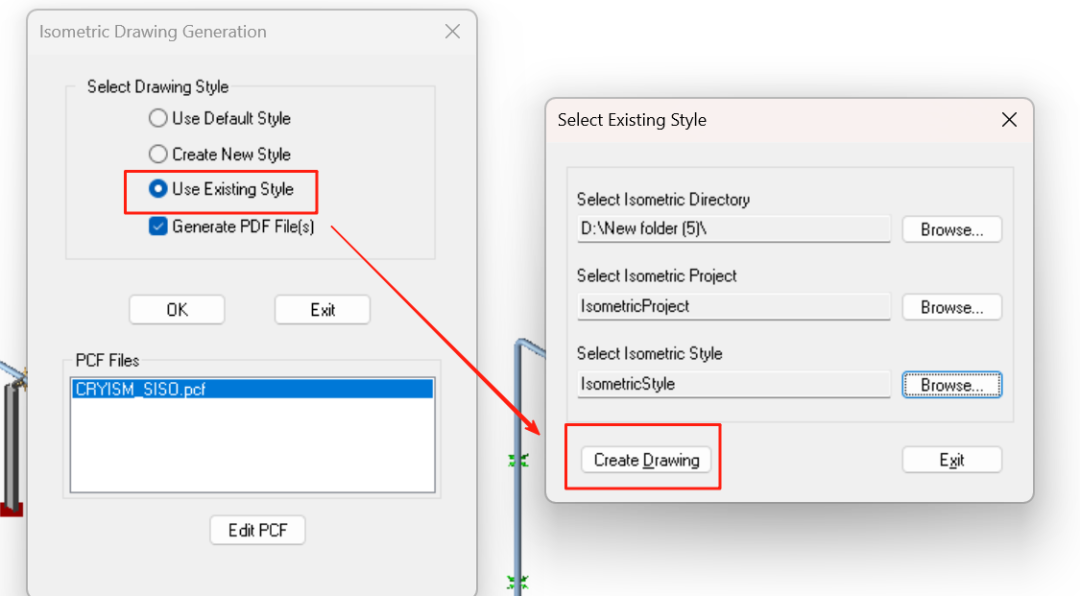

重新回到ISO图生成页面，此时我们要选择Using Existing Style，然后再选择上一步导出的ISO图样式，选择完成后点击Create Drawing生成ISO图。

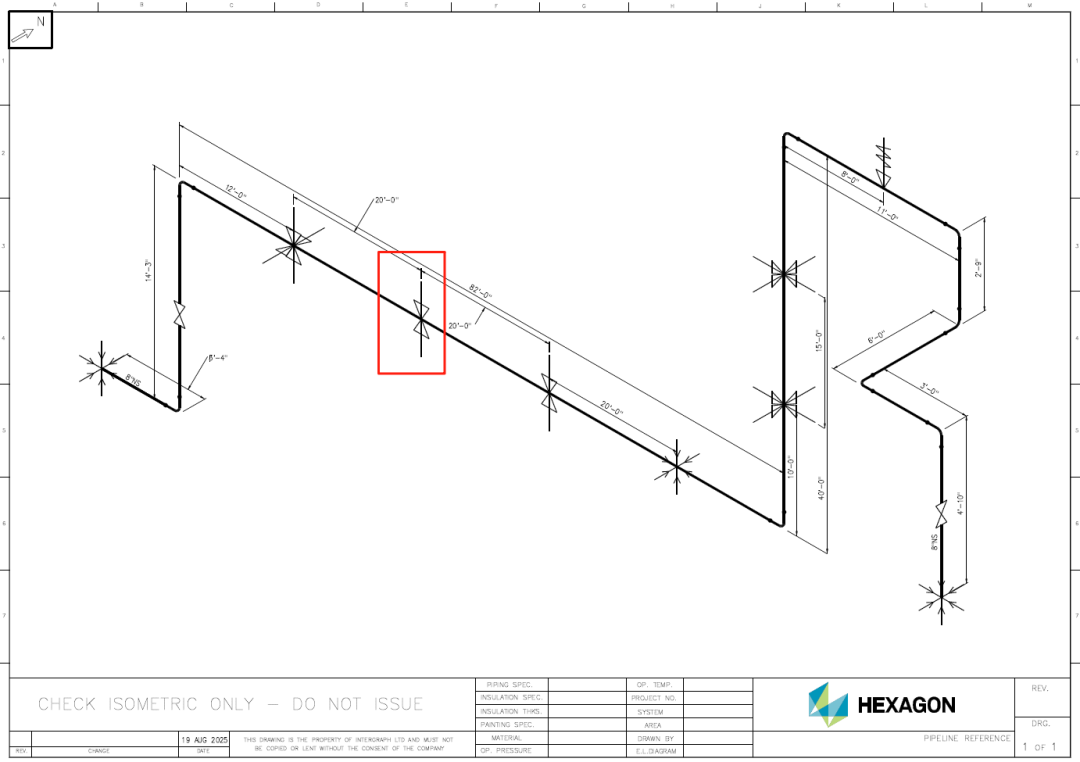

下图即为重新生成的ISO图，可以看到，其中的支架图例已被修改。
您也可以利用同样的方法，根据您的具体需求对其他SKEY图例按需进行定制。
