Aspect Pipe Stress
什么是New Analysis Reviewer？
Octave（鹰图软件）的Aspect Pipe Stress自1984年发布，现已发展成为全球应用最广泛的管道应力与柔性分析工具，服务于石油化工、电力、海事、船舶、建筑及制药等众多行业。作为管道应力分析领域的领军软件，其在该领域已深耕40余年。为迎接未来下一个40年的发展挑战，自2016版本起，软件从提升用户体验和操作效率的角度出发，对工况编辑器、设备分析模块以及EN1591法兰校核模块进行了全面重构，替换了老旧界面与内核，显著提升了操作体验。

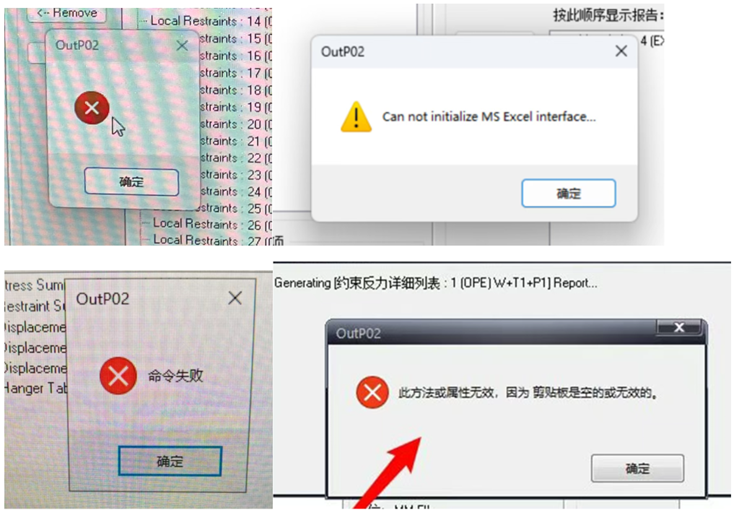

但Aspect Pipe Stress软件仍有部分功能无法满足用户的使用期待，您是否有过需要十几分钟甚至数小时才能出具一份应力分析报告的苦恼？是否有想要调整Aspect Pipe Stress的报告样式？是否在使用Aspect Pipe Stress软件出具应力报告时是否遇到过下图所示错误？
New Analysis Reviewer就是为了解决这些问题而来，作为软件持续优化的一部分，它是Aspect Pipe Stress V15.1版带来的全新软件后处理器，旨在从根本上彻底解决原有输出模块在生成应力报告时效率低下、可编辑性差以及因兼容性问题引发的各种报错问题。
New Analysis Reviewer有哪些特点？
全新的图形界面以及更强的模型处理能力
全新的图形界面参考了市面上主流的三维软件的渲染风格及操作方式，带来了更优的显示效果以及更高的图形操作效率。
-
旋转图形，按住鼠标左键拖动
-
平移图形，按住鼠标右键拖动
-
缩放图形，滚动鼠标滚轮或者按住滚轮拖动

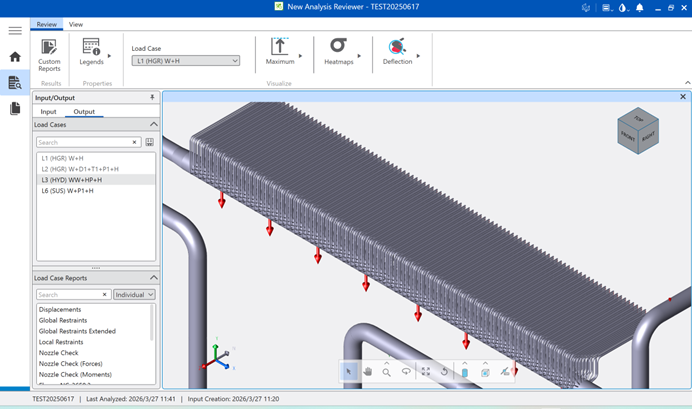

此外，全新的架构让软件拥有更强的模型处理能力，可以从容应对之前难以处理的大型模型。比如，下图所示模型拥有15535个单元，New Analysis Reviewer依然可以流畅对其进行各种图像操作。
图文交互式结果查看

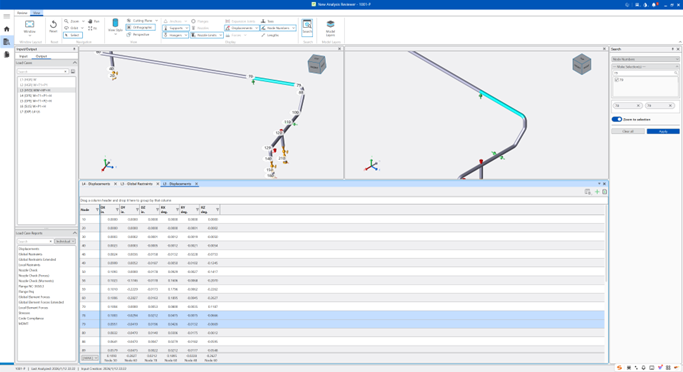

软件可在一个界面内同时显示计算模型及所有计算结果。
图形界面支持以图形方式显示模型的各种输入及输出信息，也可以设置多个视角及关注点/单元，方便进行结果查看。

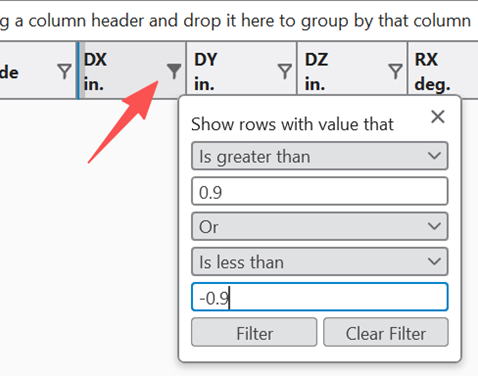

软件展示的结果数据表中的所有数据列均支持进行筛选操作，可按需设置一个或多个筛选条件，快速定位出需关注内容。
高效的报告生成
得益于New Analysis Reviewer的全新内核，报告的生成速度得到了质的提升，之前需要数分钟才能生成的报告，现在仅需数秒钟即可完成，操作效率得到了极大提升。
ALL-IN-ONE的报告生成工具

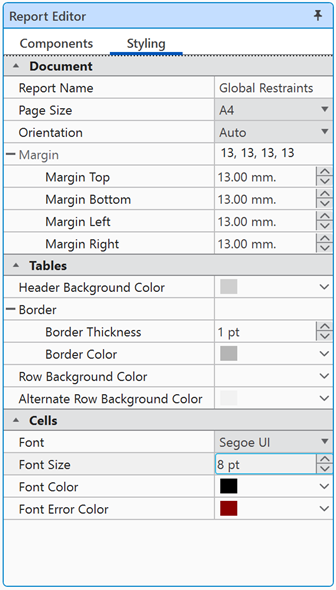

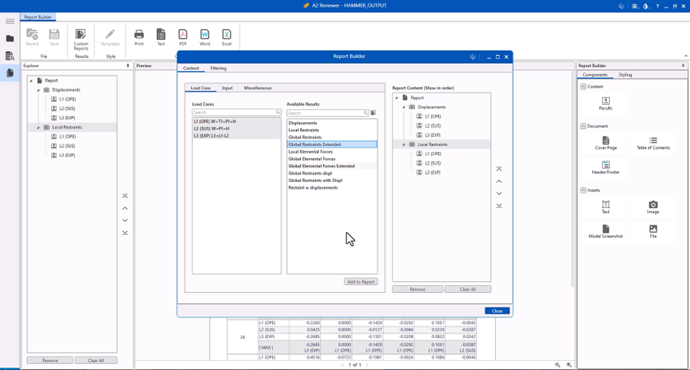

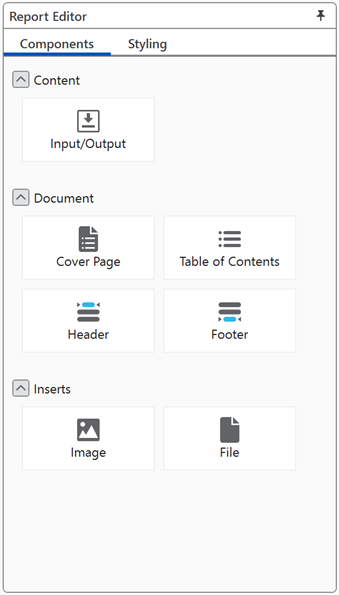

除了输出常规的应力分析结果外，New Analysis Reviewer还带来了一个功能强大的报告生成工具，我们可以在该报告生成器中自定义应力分析报告的封面、目录以及页眉页脚等信息，自定义报告字体和数据表样式，还可以插入模型截图以及其他PDF文件，软件会将我们提供的所有信息整合生成一个完整的应力分析报告。
本次分享到此为止，我们下次再见！
