Solid Edge XpresRoute 简化了机械布线系统的设计。一套全面的行业特定设计工具可帮助设计师在 Solid Edge 装配中快速布线和建模管道和管筒。XpresRoute 与 Solid Edge 完全集成，采用符合行业最佳实践并按照您希望的方式工作的流程特定工作流程。使用 XpresRoute，您不仅可以加速机械布线系统的设计过程，还可以通过标准化提高 BOM 准确性并降低成本。

制造商

Siemens Digital Industries Software 西门子数字化工业软件 德国 > 慕尼黑

主要功能 管道/管路设计分析

软件类型 商业软件

部署方式 本地部署

操作系统其他

Solid Edge XpresRoute正版代理商与厂商报价

Solid Edge XpresRoute正版购买建议优先联系认证厂商、授权代理商或具备服务能力的供应商，结合所在地区、响应速度、授权方式和实施支持获取实际采购报价。

为什么需要厂商报价，而不是直接线上交易？

不确定选择哪家？一次提交需求，获取多家授权厂商的方案和报价。

提交需求匹配代理商

Solid Edge XpresRoute功能与配置

集中了解Solid Edge XpresRoute的产品介绍、版本配置、功能模块、新版发布以及系统与硬件要求，便于快速判断产品能力和部署条件。

软件介绍

优势

通过自动化、结构化的工作流程提高生产力
快速研究替代布线选项
更快地创建完整的虚拟模型
提高准确性和可制造性
通过详细的采购和制造报告降低成本
维护公司标准
快速定位标准零件以用于新设计
简化布线路径创建

布线从创建布线组件要遵循的完全关联路径开始。Solid Edge XpresRoute 通过使用专门的建模辅助工具快速定义 3D 变体草图，帮助设计师指定这些路径。

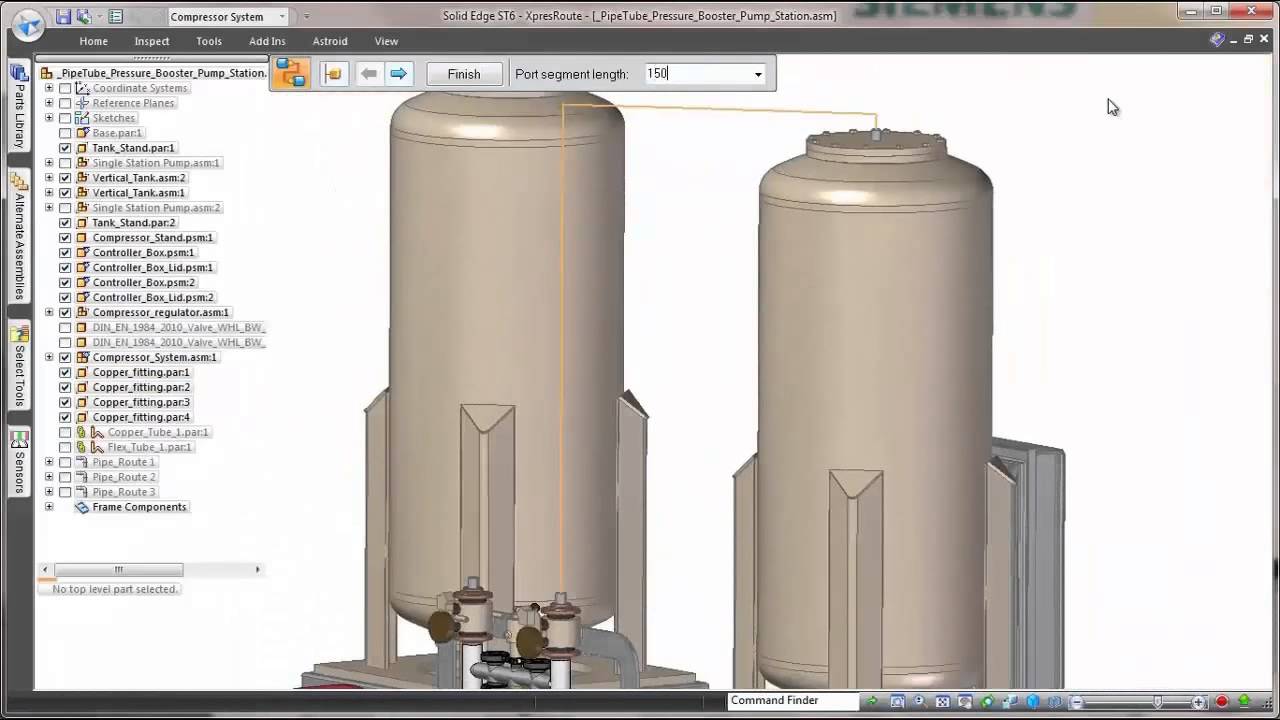

Solid Edge PathXpres 使设计师能够快速定义 3D 管路路径，而无需绘制路径的单独线条。Solid Edge PathXpres 会自动在两点之间生成最佳路径。
Solid Edge OrientXpres 是一种交互式设计辅助工具，可帮助绘制定义路径的 3D 线条。当设计师绘制线段或弧段时，Solid Edge OrientXpres 会锁定与轴或平面平行的线的方向。 3D 曲线还可用于创建管道，使设计人员能够轻松表示柔性管道和软管。
可以使用标准 Solid Edge 关系（例如平行、垂直和共线关系）将路径段与装配几何图形和/或其他路径段相关联。

自动 3D 组件

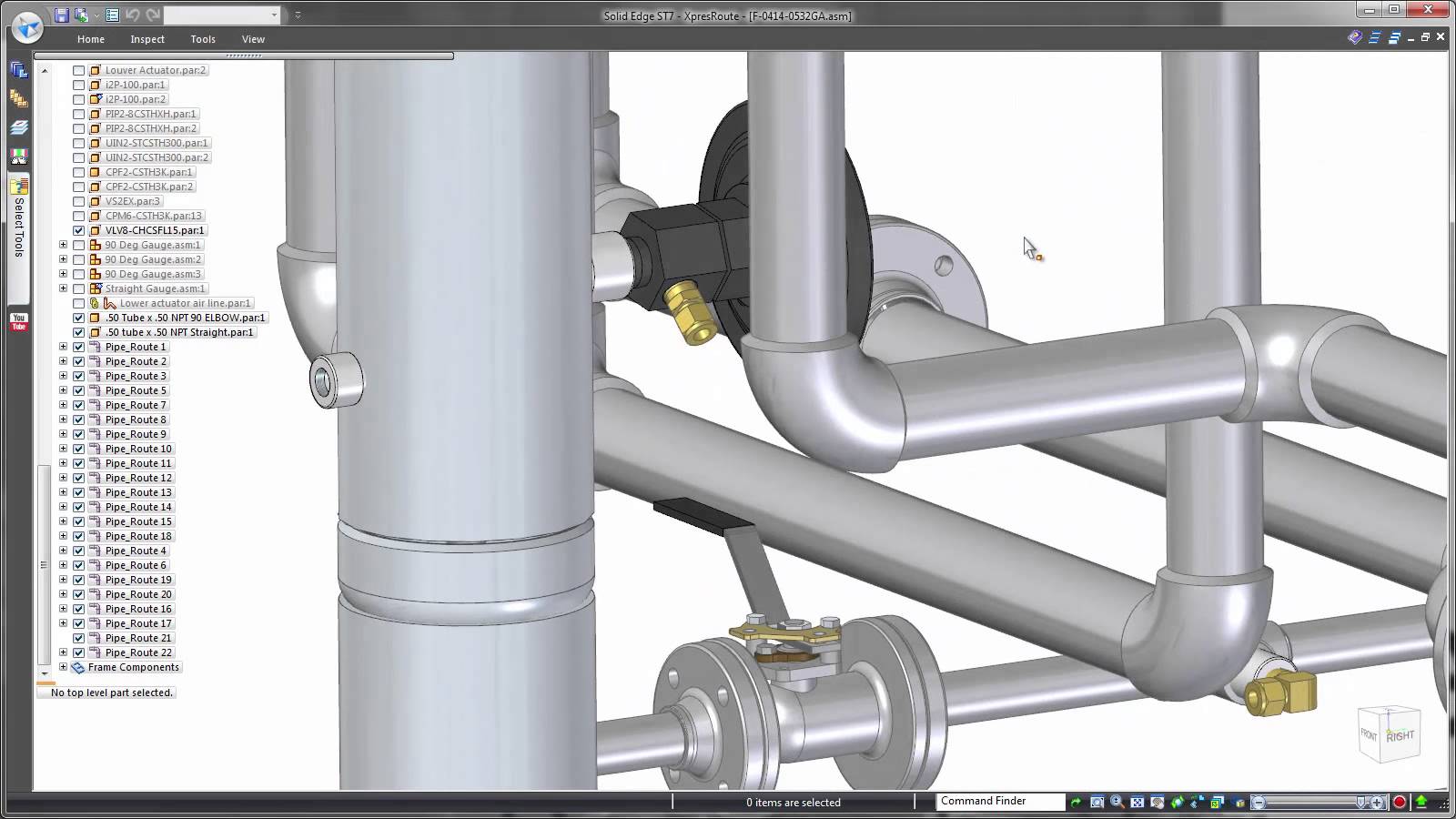

定义路径后，将沿路径段建立管道系统的实体模型，从而创建准确的虚拟模型。设计人员可以通过简单的对话框指定尺寸、范围和端部处理等属性。对于管道系统，3D 管道、配件和组件在填充后会自动定位并正确定向。所有组件都完全关联，并随其连接的零件更新。修改装配模型时，管道和管道会自动适应设计更改

准确报告

即使在设计完成后，Solid Edge XpresRoute 仍会继续提高生产力并降低成本，自动创建详细报告、BOM 和其他有价值的采购和制造信息。 Solid Edge XpresRoute 会自动生成弯管机可直接使用的弯管表，并且所有使用 Solid Edge XpresRoute 建模的组件均完全受 Solid Edge 绘图功能支持，包括管道和管子长度和半径的尺寸标注以及路径段之间的角度尺寸标注。可以直接从装配体或 Solid Edge 图纸中为管道系统创建准确的切割清单和组件 BOM。

可选管道库

除了 Solid Edge 提供的管道组件基线外，还有 Solid Edge 管道库可用；它包含大量标准配件，包括弯头、弯头、回流管、Y 型管、三通和减速器，以及大量基本组件，如法兰、接头和密封件。配件有各种相关的端部处理方式，例如螺纹、焊接、法兰和滑套处理

特点

自动布线路径工作流程
完全关联的管道和管材
相关零件更改时自动更新
能够自动生成弯曲表、报告和切割清单
可选管道库可用
