电子设备迭代速度越来越快，结构强度不足、跌落振动故障、热疲劳断裂等问题，一直是研发仿真的核心痛点。传统仿真软件操作繁琐、建模门槛高、电子专属场景适配性差，极大拖累产品研发进度。针对电子行业专属仿真场景，西门子旗下Simlab集成了PCBA全流程结构仿真解决方案，覆盖ECAD文件导入>特征简化>网格划分>材料等效>结构仿真>结果查看全流程工具；Simlab还内置三点弯、跌落、焊球蠕变疲劳、插拔力仿真等定制工况模板，简化建模流程，快速搭建仿真工况。
01从ECAD到仿真报告-PCBA结构仿真解决方案
PCBA是电子设备的核心载体，其结构刚度、强度、受力特性直接决定产品可靠性，也是电子仿真中模型最繁琐、网格最复杂、计算成本最高的环节。Simlab深耕电子仿真场景，针对性优化PCBA仿真全流程，打通从模型导入、模型简化、快速网格划分、材料等效到刚强度仿真分析的全链路闭环，简化繁琐操作、统一仿真标准、大幅提升仿真精度与效率，真正实现设计-仿真-优化一体化。

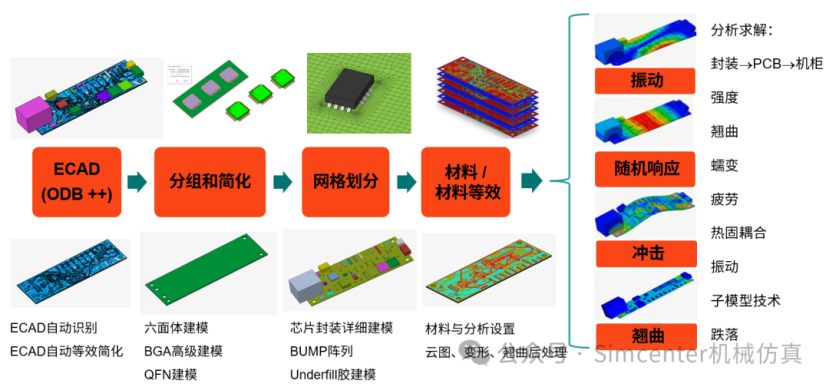

图：Simlab PCBA全流程结构仿真解决方案
1. ECAD快速导入兼容Altium、Cadence、Siemens PADS等主流EDA设计软件的ECAD格式文件，支持PCB版图、元器件封装、铜箔走线、过孔结构等全要素一键导入，自动识别结构层级与器件布局，生成对应的几何模型，无需手动重构模型。既省去大量手动几何建模工时，又能100%保留原始设计尺寸、布局、工艺参数，从源头规避模型偏差导致的仿真失效问题，适配各类复杂PCB与模组结构快速建模。

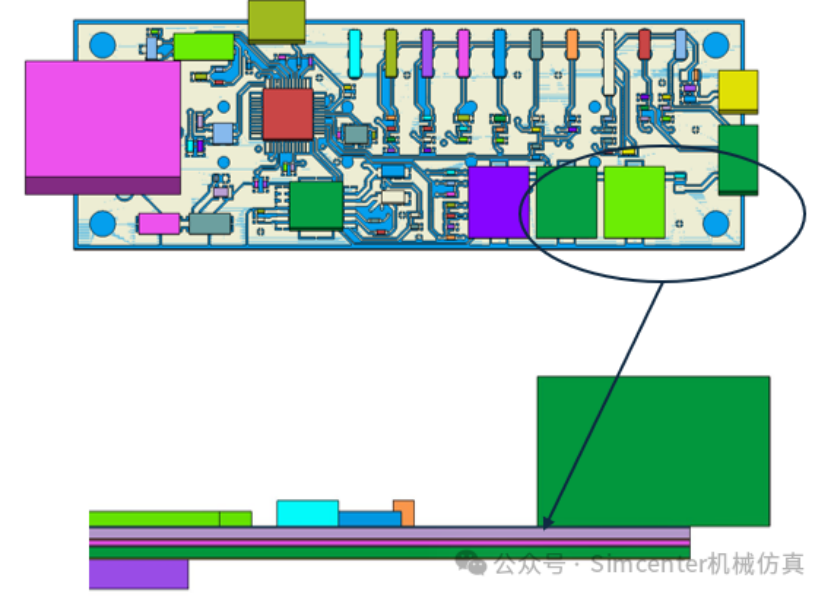

图：ECAD模型导入后自动转换为几何
2. 器件快速简化

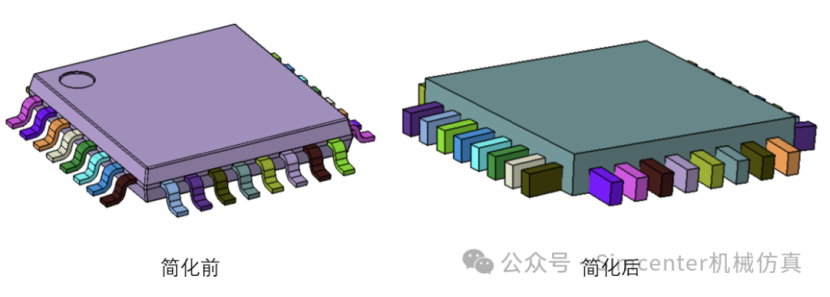

独创电子元器件专属等效建模算法，针对BGA芯片、阻容元件、连接器、屏蔽罩等不同类型器件，提供差异化等效简化方案。可在完全不影响核心仿真精度的前提下，简化器件细微冗余结构，大幅缩减模型网格总量，有效解决PCBA整机模型体量过大、计算卡顿、算力消耗高、迭代周期长的行业痛点，适配整机级大规模仿真计算。
3. 一键划分六面体网格针对PCBA薄板结构、微米级焊球、微型器件、细密走线等特殊结构，搭载行业专属智能网格划分策略，支持自动自适应网格生成+关键区域局部加密双重模式，指定网格尺寸后，可一键划分六面体主导的规则网格，器件和PCB板网格共节点。对焊球、器件焊点、板边应力集中区可做精细化网格，对非核心区域简化网格密度，完美平衡仿真精度与计算效率。

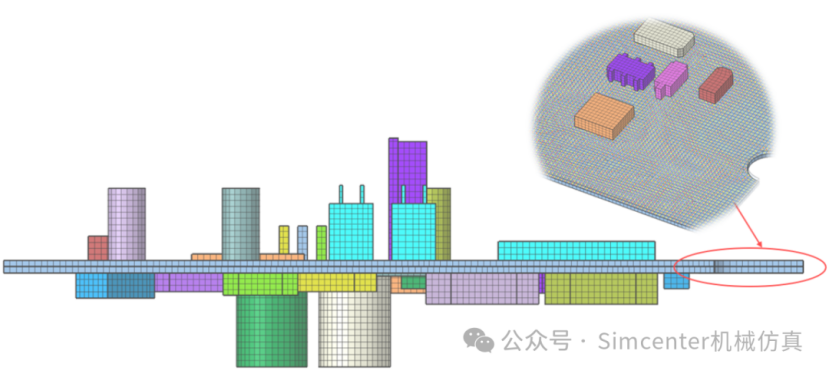

图：一键划分PCBA六面体网格
4. 材料等效计算支持一键材料等效，根据网格所在空间位置铜和基材的比例和分布，计算出等效的随温度变化的正交各向异性材料参数，网格自动按PCB板层数进行分层，可精细捕捉Z向材料变化。

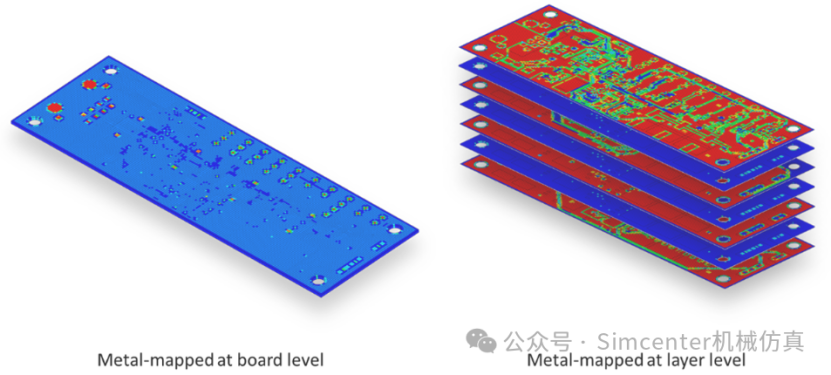

图：PCB板材料等效（红色为纯铜，蓝色为纯基材）
5. PCBA刚强度分析支持PCBA装配受压、整机弯折、静态挤压、螺丝锁紧、开孔、热翘曲等多工况刚强度仿真，可精准输出全域应力、应变、位移变形数据，直观定位PCB翘曲、板体开裂、器件脱层、焊点应力集中等结构薄弱点。

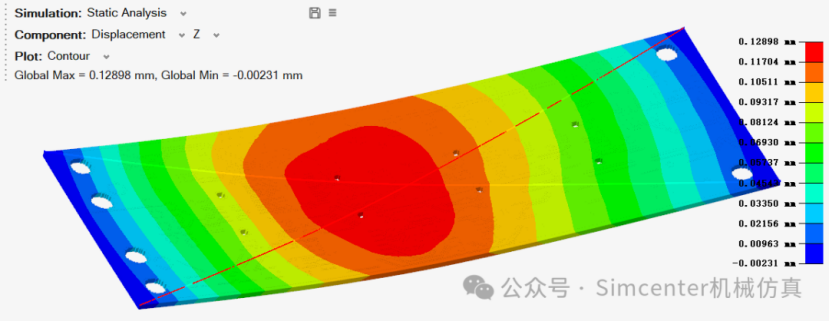

图：PCBA热翘曲仿真
02电子行业专属仿真模板
区别于通用仿真软件需要手动搭建工况、设置参数、调试模型的繁琐操作，Simlab基于电子行业国标测试标准与企业量产实测工况，深度打磨4大高频专属仿真模板。所有模板开箱即用、参数标准化，无需二次开发、无需重复建模配置，大幅降低电子可靠性仿真门槛，新手也能快速完成专业级可靠性仿真验证。
1. 跌落仿真
对标电子产品通用跌落测试标准，适配手机、穿戴设备、工控模组、车载电子、通信模块等全品类产品。支持自定义跌落高度、跌落角度、接触参数、冲击速度等核心参数，精准模拟自由跌落、边角跌落、面跌落等极端工况。可完整捕捉瞬时冲击应力、焊点损伤、PCB形变、壳体开裂等失效过程，提前预判产品跌落失效风险，替代部分物理跌落测试，降低样机测试成本。

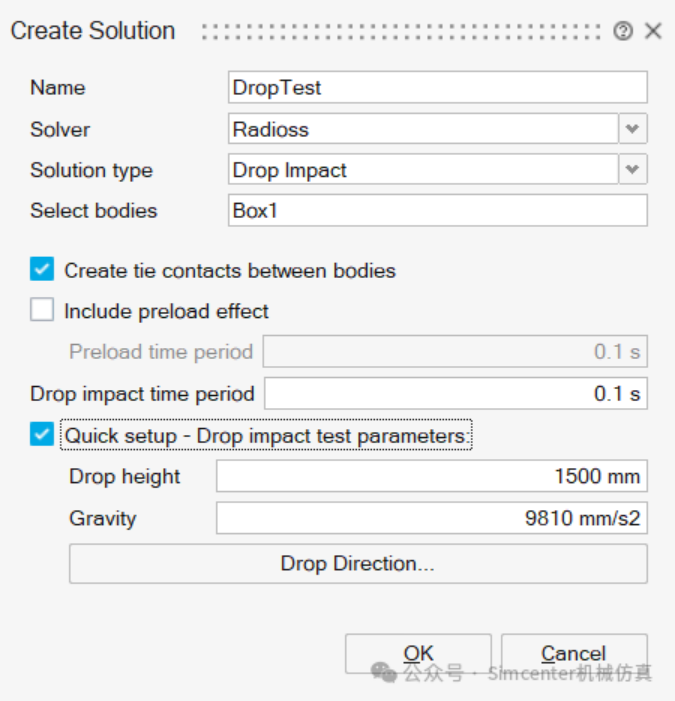

图：跌落仿真工况模板
2. 三点弯仿真严格对标行业三点弯曲测试规范，针对手机、PCB开展精细化抗弯仿真，快速定义压头尺寸、位置、连接关系、加载方式等参数。可精准测算结构极限抗弯载荷、弯曲挠度、应力临界值，模拟装配挤压、整机弯折、外力承压等工况下的结构响应，快速验证板材刚度与结构可靠性，常用于模组结构优化、板材选型、抗弯折能力验证，有效解决产品组装、使用过程中的弯折损坏问题。

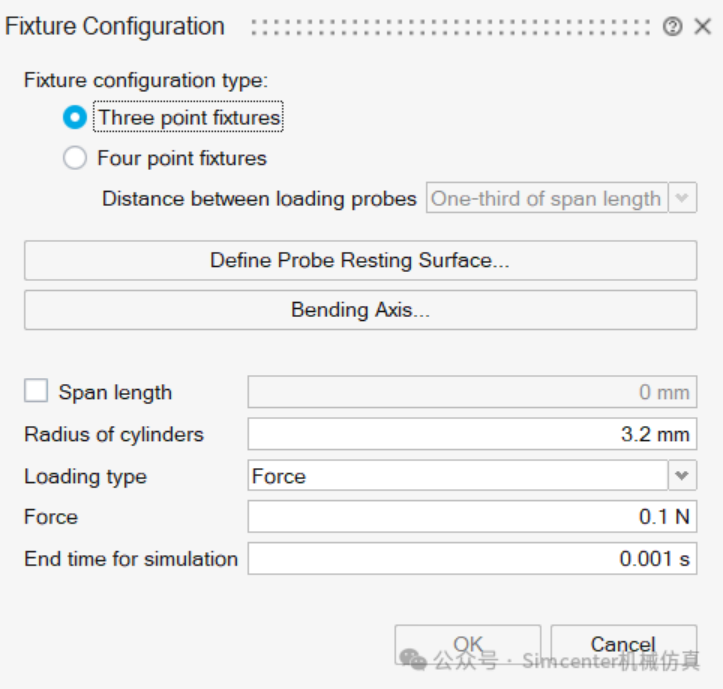

图：三点弯/四点弯工况模板
3. 焊球蠕变仿真

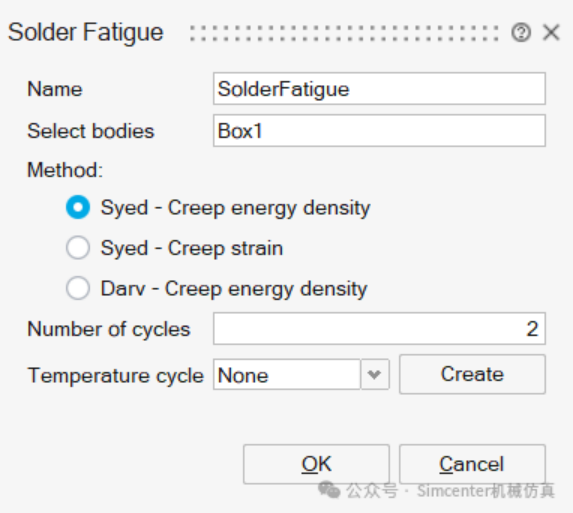

焊球疲劳模板可快速定义蠕变计算方法、温循次数以及温循曲线等参数。聚焦BGA芯片封装的焊球可靠性难题，针对电子设备长期高低温循环、持续受力工况，模拟焊球蠕变变形、应力松弛、塑性累积全过程。可精准预判焊球虚焊、开裂、脱落、层间剥离等长期失效风险，有效解决高端精密电子产品长期使用后的焊点失效、功能故障问题，是精密封装可靠性验证的核心工具。
图：焊球疲劳模板
4. 插拔力仿真插拔力仿真模板可快速定义插拔非线性工况、接触面与接触参数、加载载荷以及非线性收敛性参数。适配USB、Type-C、耳机接口、板对板连接器、卡槽等各类电子插接结构，支持模拟多次往复插拔工况。可精准分析插拔过程中的接触应力、结构形变、摩擦力变化，优化插拔阻尼手感与结构配合精度，有效规避接口松动、卡滞、断裂、接触不良等常见问题，助力提升产品使用手感与耐久性能。

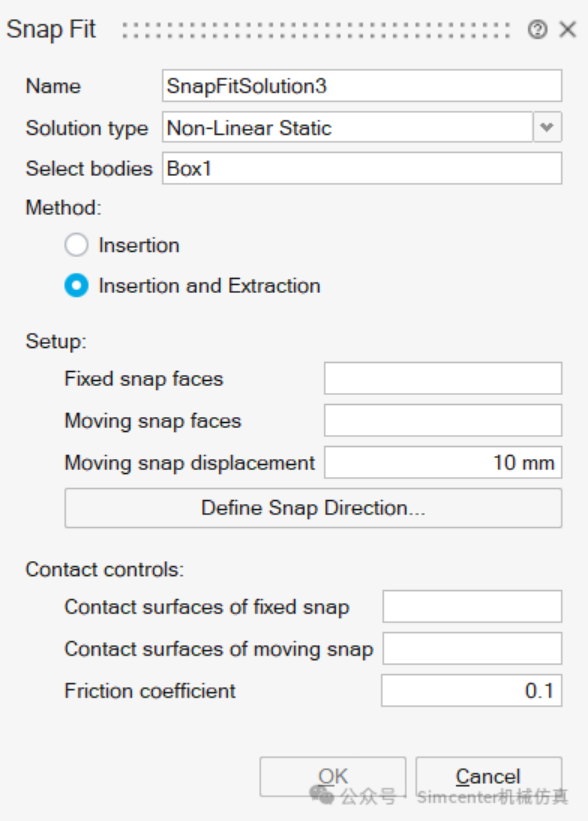

图：插拔力仿真模板除了上述常见的4种工况模板，Simlab还提供热仿真、滚筒实验、弹片仿真、热疲劳以及振动疲劳快速仿真模板，极大地帮助工程师提升建模效率。

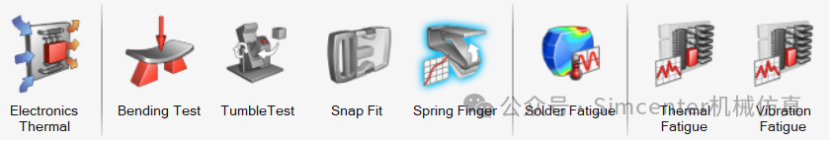

图：Simlab电子行业定制工况模板
相较于传统通用仿真工具，Simlab专为电子行业场景深度定制，剥离冗余通用功能，聚焦电子结构仿真核心需求，无需专业仿真工程师深耕操作，研发设计师可快速上手。标准化模板+全自动化流程大幅降低仿真落地门槛，同时适配轻量化本地计算与云端算力拓展，兼顾中小企业低成本仿真需求与大型项目高精度、大规模仿真需求，高效赋能电子产品结构设计优化、可靠性验证、风险预判与快速迭代，助力企业大幅缩短研发周期、降低样机测试成本、提升产品良品率与市场竞争力。
