VISI Flow 是什么
VISI Flow 是 Hexagon 制造智能部门（原 Vero Software）开发的专业模流分析软件，属于 VISI CAD/CAM/CAE 一体化模具解决方案的核心模块之一。它是一款面向注塑成型过程的预测分析工具，帮助产品设计师、模具工程师和制造人员在模具制造之前评估充模行为、冷却效率以及可能出现的成型缺陷，从而降低试模成本、缩短模具开发周期。
与 Moldflow 等独立模流分析平台不同，VISI Flow 深度集成在 VISI 设计环境中，用户可以在塑模设计（VISI Mould）完成后直接启动模流分析，无需进行繁琐的格式转换，实现设计-分析-优化的闭环工作流。
核心分析能力
VISI Flow 基于专业射出模拟引擎，覆盖了注塑成型过程中的多个关键环节：
- 充模分析：模拟熔体在模具型腔中的流动行为，预测熔接痕、气穴位置，评估浇口设计的合理性。
- 保压与冷却模拟：分析保压阶段的压力分布和冷却过程中的温度变化，帮助优化冷却水道布局和成型周期。
- 保形冷却通道热分析：自 VISI 2019 R1 版本起，软件支持高级保形冷却通道的热分析，可在模具插件的动态截面上提供图形化温度显示。这一功能与 VISI Mould 中创建的保形冷却通道几何数据联动，大幅简化了冷却系统设计验证流程。
- 翘曲预测：综合材料收缩、冷却不均和纤维取向等因素，预测成型件的翘曲变形趋势。
与 VISI 平台的协同优势
VISI Flow 并非孤立的模流分析工具，它的核心价值在于与 VISI 套件中其他模块的无缝协同：

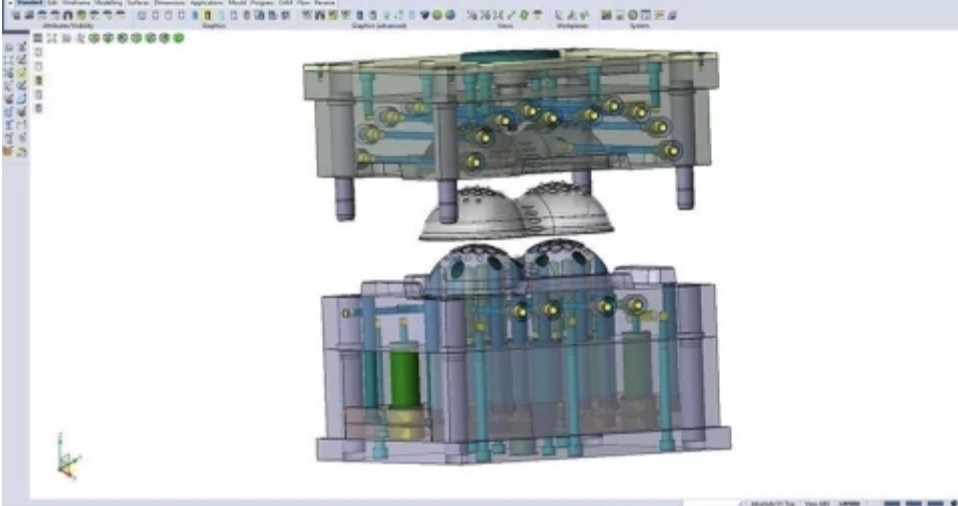

- 与 VISI Mould 联动：用户在塑模设计模块中完成型腔布局、滑块机构和冷却水道设计后，可直接将模型传递至 VISI Flow 进行模流验证。分析结果反馈到设计端后，可即时调整浇口位置或修改冷却方案。
- 与 VISI Modelling 联动：基于 Parasolid 内核的三维实体和曲面建模系统为模流分析提供精确的几何数据，确保分析网格质量。
- 加工环节衔接：经过 VISI Flow 验证的模具设计方案，可通过 VISI Machining 模块直接生成 2.5 轴至 5 轴的 CNC 加工程序，形成完整的设计-分析-加工闭环。
适用场景与行业应用
VISI Flow 主要面向注塑模具制造企业，在以下场景中具有突出价值：
- 塑料模具开发：适用于消费电子、家电外壳、汽车内饰件等塑胶产品的模具设计验证，特别是在多腔模和热流道系统中，充模平衡分析能有效减少试模次数。
- 中小型模具企业：VISI 的整体方案集成了设计、分析和加工能力，对于预算有限但需要一体化工具链的中小模具厂，VISI Flow 与 VISI Mould、VISI Machining 的组合是性价比较高的选择。
- 模具方案快速迭代：设计和分析在同一平台内完成，省去了跨软件数据转换的步骤，适合需要频繁进行设计迭代的开发流程。
版本演进与技术更新
VISI Flow 的功能随着 VISI 套件的版本更新而持续增强。2019 R1 版本引入了两项对塑模设计有实际影响的改进：
- 保形冷却通道热分析增强：允许用户使用预先创建的线框路径定义冷却回路，自动生成保形通道，在模具插件截面中呈现动态温度分布，帮助工程师直观评估冷却效果。
- 顶针标签功能：虽属 VISI Mould 模块功能，但为模具维护过程中的模流分析追溯提供了便利——当需要更换顶针时，可快速识别并关联到对应的模流分析结果。
选型注意事项
企业在评估 VISI Flow 时，建议关注以下几点：
- 模块化授权：VISI Flow 作为 VISI 套件的独立模块，通常按模块授权。采购前需确认所需模块组合（如是否需要同时采购 VISI Mould 和 VISI Machining），避免重复投入。
- 与现有工具链的兼容性：如果企业已在使用 Moldflow 或其他模流分析工具，需评估 VISI Flow 的分析精度和功能覆盖是否能满足业务需求。VISI Flow 的核心优势在于与 VISI 设计平台的一体化，如果设计端使用其他 CAD 平台，这一优势会打折扣。
- 学习资源：VISI 在欧洲模具行业有较广泛的用户基础，但在国内的中文学习资料相对有限。采购时可向代理商了解培训服务和技术支持的覆盖范围。
- 版本更新策略：Hexagon 持续对 VISI 产品线进行功能增强，建议关注年度版本更新内容，评估升级对现有工作流的影响。
