在冲压模具领域，级进模（又称连续模、跳步模）是一种通过多个工位顺序完成冲孔、落料、折弯、切边、拉伸等工序的高效模具结构。随着制造业对交付周期和加工精度的要求不断提高，传统的模具设计方式已经难以满足企业需求。NX Progressive Die Design（简称 NX PDW）是 Siemens Digital Industries Software 旗下 NX 平台中的一个专业模块，专为级进模设计提供从产品模型到制造集成的全流程解决方案。
NX Progressive Die Design 的核心定位
NX Progressive Die Design 是 NX 软件体系中面向级进模设计的专用工具集，构建在统一的 NX 平台上，与钣金设计、通用建模、装配管理和 CAM 加工等功能无缝集成。与传统的独立模具设计软件相比，NX PDW 以过程专用的自动化功能取代了大量劳动密集型的操作步骤，仅需极少的用户输入即可完成关键设计任务，大幅缩短了模具设计周期。
该模块不限于简单的直线弯折钣金件设计，它同时支持自由曲面和直弯钣金几何图形，能够覆盖汽车、家电、电子、五金等多个行业中大多数冲压零件的级进模开发需求。
主要功能模块解析
钣金零件设计与展开
NX PDW 提供完整的钣金零件设计环境，支持草图绘制、实体建模、曲面建模和用户自定义特征，同时兼容 DXF/DWG、IGES、STEP 等主流数据格式的导入导出。对于包含复杂自由曲面的零件，系统利用基于有限元法的成形展开技术，能够将复杂几何体精确展开为平面坯料及中间弯曲状态。对于直弯类零件，特征识别功能可自动重建零件模型并完成展开计算，省去大量人工重建时间。
废料设计与条料排样
废料设计是级进模开发中的关键环节。NX PDW 的草图工具支持定义关联废料，系统可以自动识别孔位、试制废料和冲孔冲头。在条料排样阶段，工具提供了直观的拖放式工作站定义、闲置工位插入和材料定向控制功能，设计人员可以随时编辑废料定位点，所有修改会自动保持与下游冲孔冲头的关联关系。
模架与标准件库

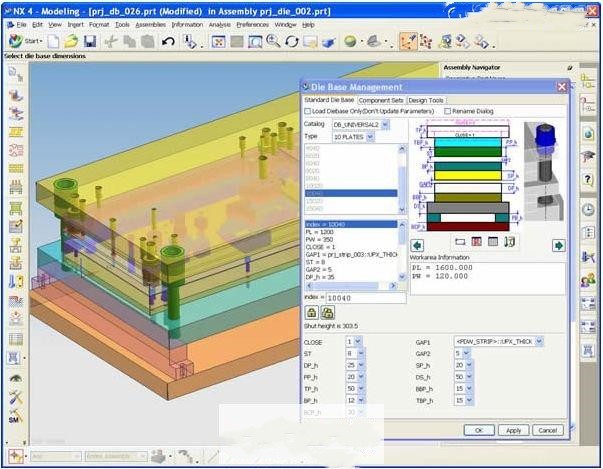

NX PDW 内置了丰富的冲模座、标准零件和嵌件组库，用户可以访问并调用各类冲模座和标准部件。这些库支持临时性修改和永久性自定义，通过电子表格驱动的方式，企业还可以将自有冲模座或标准零件设计添加到库中，实现设计知识的捕捉和重复利用。嵌件组功能能够根据选定的条料几何图形，在冲模装配内自动定位冲头、冲模、凸起、导正销等嵌件并测定尺寸，精确落料选项则按照行业最佳实践定义冲孔冲头及冲模偏置参数。
设计自动化与可视化验证
借助强大的装配导航和可视化管理功能，设计人员可以轻松浏览复杂的模具装配结构。模腔和废料孔/带会在印模内自动生成，下游的退刀槽和余隙管理同样实现自动化。在验证环节，系统提供条料验证功能以校核条料设计的合理性，并可根据条料排样方案自动计算冲压力和冲压力中心。装配干涉检查功能则用于发现部件之间的冲突，确保模具在实际制造前通过数字化验证。
设计变更与数据管理
当产品模型发生变更时，NX PDW 的比较和交换功能可使设计人员无需重新创建整套模具。对标称零件模型的修改会自动传播至坯料、条料和嵌件，所有下游变更都会实时反映在模具设计中。BOM 清单和二维工程图可以根据冲模设计自动生成，BOM 数据可导出至 Excel 进行后续处理。此外，NX 的集成环境确保 CAM 编程与产品模型、模具模型保持关联，当几何图形更新后，NC 程序也会相应调整，大幅简化变更单的处理。
并行团队协作与制造集成
NX Progressive Die Design 支持多用户在同一装配上下文中并行工作，团队成员可以分工完成不同模块或不同工位的设计任务，由平台统一管理产品数据和设计过程，避免版本冲突和数据孤岛。在制造端，嵌入的标准部件知识可用于基于特征的高级加工，NX CAM 的高速加工模板集能够充分发挥高速铣削设备的效率，减少电极数量并缩短等待时间。
选型与采购考量
对于考虑引入级进模设计专用 CAD/CAM 工具的企业，以下几个方面值得在评估时重点关注：
- 平台集成度：NX PDW 运行在 NX 统一平台上，如果企业已在其他部门使用 NX 进行产品设计或加工编程，引入 PDW 模块可以避免数据转换带来的精度损失和效率下降。如果企业尚未使用 NX，则需要整体评估 NX 平台的实施成本。
- 功能覆盖范围：评估自身产品是否涉及自由曲面钣金件、是否需要进行成形展开分析，以及是否有定制标准件库的需求，这些场景对 PDW 的专业能力依赖程度较高。
- 授权与部署方式：NX 软件的授权通常按模块和用户数量计费，具体价格因版本、用户规模、部署方式及服务内容差异较大。建议直接联系正规渠道获取针对企业实际需求的报价，并确认授权范围、续费政策和实施服务内容。
- 学习曲线与培训：Siemens 提供面向 NX 的官方培训课程，其中包含了”使用 Progressive Die Wizard 自动化缩短模具设计周期”的专题，企业在导入阶段应规划充足的培训资源。
总体而言，NX Progressive Die Design 是一款面向专业级进模设计的工业级解决方案，其优势在于深度集成的平台架构、覆盖全流程的功能体系以及较高的自动化程度。对于产品种类多样、交付周期紧迫的冲压模具企业，这套工具可以有效提升设计效率和一致性。在做出最终采购决策前，建议通过软服之家平台对比同类方案，并与正规厂商或代理商就版本选择、授权方式、技术支持和实施服务等细节进行深入沟通。
