在冲压生产中，模具的设计水平直接决定了零件质量、生产效率和制造成本。随着汽车、家电、电子等行业对五金冲压件需求的持续增长，传统依赖经验的设计方式已难以满足缩短交货周期和保证设计精度的双重要求。VISI Progress作为海克斯康制造智能旗下专注于级进模具设计的专业模块，为冲压模具行业提供了一套从钣金展开、料带布局到模具装配的集成化设计解决方案。
冲压模具设计中的核心难题
冲压模具属于技术密集型产品，设计阶段一旦出现问题，会直接影响供货周期和生产成本。对于级进模具而言，设计难点集中在几个关键环节：一是复杂曲面零件的精确展开，尤其是涉及深拉伸和非线性变形的工况；二是料带排布的优化以提升材料利用率并降低废料率；三是冲头与各块模板之间间隙的准确控制，确保模具在实际冲压中的可靠性；四是大量标准件和非标冲头的快速调用与参数化管理。参数化CAD软件在处理渐变曲面时往往存在较大限制，设计人员需要花费大量时间进行手动调整和反复验证，这在汽车零部件等对曲面精度要求较高的领域尤为突出。
钣金展开与料带布局：VISI Progress的核心设计流程

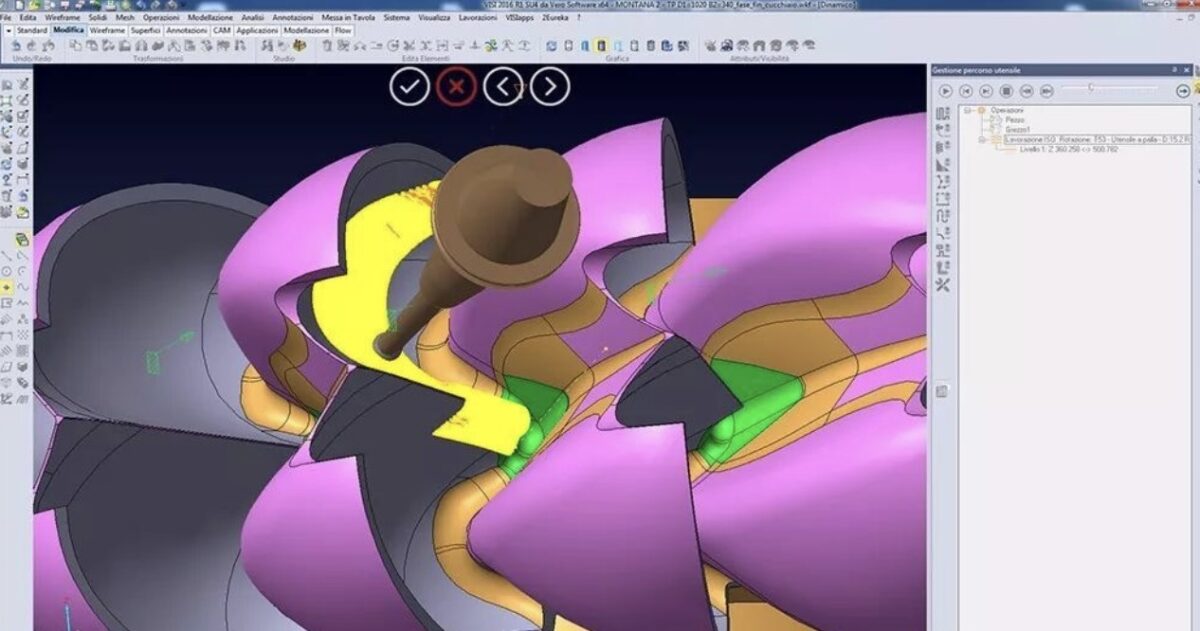

VISI Progress的展开功能覆盖了线性展开、非线性展开以及基于有限元技术的法兰延展三种方式。系统支持通过选择标准补偿比率的中立线或自动中立线系数来展开曲面体和实体，深拉伸、线性和非线性展开均结合分析学与有限元技术进行混合运算。逐步展开功能允许设计者规划每一个工步并调整折弯角度，同时可以处理肋、凸包等变量特征，支持在任意工步进行自由编辑。法兰延展基于有限元技术，可通过相切、固定长度或用户自定义契合面来生成中间展开步骤，补充标准展开能力在复杂成型场景下的不足。展开完成后，系统以消隐分析后的展开平面为基础，快速生成三维实体料带设计。自动对齐、旋转和最优化排布功能帮助设计者获得更高效的料带方案。在料带设计过程中，材料利用率自动计算，同时提供剪切应力、折弯力和脱模力等多项应力数据，可按整体模具或局部工站需求分别评估。
模具装配与标准件库：加速结构设计
VISI Progress的模具装配功能支持快速建立实体模座并添加导柱、导套等组件。每块模板的参数可单独修改，装配信息完整包含冲模行程、浮料高度、冲头高度和剥料板行程等关键数据。已完成的装配模板可存储并复用于新料带设计，系统会根据新料带自动适配，减少重复建模工作。系统内置了覆盖Misumi、Futaba、Fibro、Strack、Danly、Kaller等二十余家主要供应商的标准零件库，标准件的参数化结构支持随时修改和间隙设定，所有零件均包含制造数据属性和完整的清单信息。对于非标准冲头，系统提供全自动的规范化创建方式，冲头自动拉伸可保证贯穿每块模板的间隙正确，冲头根部、杆部和固定部的参数均可灵活编辑，满足特殊工艺需求。
从三维设计到二维出图的数据贯通
VISI Progress与VISI平台深度集成，支持从三维模具设计数据自动生成二维工程图，包括可编辑的二维视图和等角视图、自动模板尺寸标注和孔列表。实体模型变更后对应二维视图自动更新，零件清单和气球标注可关联装配管理数据，大幅减少了设计变更时的图纸维护工作量。在实际应用中，有冲压模具企业通过VISI的自动导图功能结合自动编码、自动出注解、自动标注等二次开发定制，将设计效率提升了40%以上，显著加快了出图速度和交货时间。VISI的二维料带图页为冲头设计提供了熟悉的二维工作环境，折弯线、冲头布局和工步信息一目了然，冲头可在各工步之间灵活移动和调整。
选型与部署须知
VISI Progress作为VISI平台的冲模专用模块，部署环境为Windows 10专业版64位操作系统，最低内存要求4GB，推荐显示分辨率1920×1080以上，以确保复杂三维模型的操作流畅性。软件采用非参数化混合建模方式，支持线架构、曲面和实体的混合操作，并兼容多种CAD数据转换接口，可处理来自不同供应商的设计数据。对于有冲压模具设计需求的企业，选型时建议关注以下几个方面：一是确认当前产品类型是否与VISI Progress的展开和料带功能匹配，尤其是否涉及深拉伸、法兰等需要有限元辅助分析的复杂成型工艺；二是评估现有CAD数据的兼容性和迁移成本，VISI的多格式转换能力可以降低从其他系统切换的门槛；三是考虑是否需要配套的CAM加工模块以及线切割设备支持，以打通设计到制造的全流程。模具设计软件的采购通常涉及模块选择、用户数量、培训服务和二次开发需求等多个变量，最终方案因企业规模和产品类型而异，建议在选型前与官方渠道或授权服务商充分沟通，结合自身产品特点和设计团队规模确定最合适的配置方案。
