Intergraph Smart P&ID 智能P&ID设计软件选型指南——规则驱动的工艺流程图设计
在流程工业中，管道和仪表流程图（P&ID）是整个工厂的”路标”，贯穿设计、施工、试运行、开车、运维直至改造的全生命周期。一张P&ID图上承载着设备、管道、阀门、仪表和控制逻辑等海量工程数据。传统以图形为中心的P&ID工具，往往把图纸画完就结束了，数据散落在各张图里，下游专业使用时需要反复人工核对，不仅效率低，还容易出错。海克斯康数字智能（Hexagon）旗下的 Intergraph Smart P&ID 则采用以数据为中心、规则驱动的设计理念，让P&ID从”画图工具”升级为工程数据管理平台。本文基于公开信息，帮助正在选型的企业了解 Smart P&ID 的核心能力、关键模块以及采购前需要确认的要点。
规则驱动设计：让P&ID自己”说话”

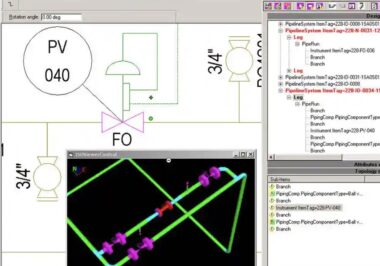

Smart P&ID 的核心差异在于它不是简单地记录图形元素，而是把每一根管线、每一个设备、每一个仪表都视为携带属性的数据对象。这些数据对象之间存在智能关联关系——当工程师在图纸上修改一个阀门的规格时，与之关联的管线数据、仪表回路以及下游控制系统专业的引用都会同步更新，避免了各专业之间因信息不一致而导致的返工。
Smart P&ID 允许项目团队根据工程特点和项目要求定制设计规则（Rules），这些规则会在设计过程中自动校验图纸，把不一致的区域标注出来。这种机制相当于为P&ID配备了一个不知疲倦的”审图员”，在设计的早期阶段就能发现问题。正如海克斯康所强调的：五分钟内做出的一项工程决策，可能会影响工厂40年的使用寿命，因此早期的精确决策至关重要。
与该软件配套的 Engineering Integrity 模块（Smart P&ID Engineering Integrity）进一步强化了这一能力。该模块内置了超过3000条基于 API 14C、ISO 10148、API 14E、API 520（A/B）等行业标准的校验规则。这些规则不仅可以检查P&ID图纸上数据的准确性，还可以检查是否缺少重要部件以及图面布置的拓扑关系是否合理。更重要的是，工程设计人员可以根据项目需要增删和修改规则，而无需具备编程技能。这意味着，同一套规则可以被无限次重复利用，当设计条件发生变化时也能快速适应，从根本上保证了项目数据的一致性。
从版本管理到全球协同：面向大型项目的工程数据管控
大型工程项目通常涉及多个设计分包商，以及业主、EPC、监理等多方干系人。Smart P&ID 提供了强大的版本管理和设计比较功能，所有对P&ID图纸的修改都会留下可追溯的操作记录，用户可以在不同版本之间进行差异对比。当与海克斯康的 SmartPlant Foundation 集成使用时，Smart P&ID 能够为下游专业提供高完整性和一致性的工程数据，这意味着三维管道设计、仪表设计、电气设计等下游专业可以基于权威的”单一数据源”展开工作，而不是各自维护一份可能已经过时的图纸副本。
Smart P&ID 还支持全球范围内的协同设计。多个地域的工程团队可以在同一项目中并行工作，实现数据的在线共享与复用。承包商可以直接参与到工程设计中，P&ID图纸、参考数据和设计规则可以同步到各参与方，同时系统还具备合并多个数据库的能力。这种架构对于跨时区、跨公司的EPC项目尤为关键，可以减少因接口不畅导致的设计冲突和进度延误。
图纸转换服务：让存量P&ID释放数据价值
很多运营中的工厂拥有大量以传统CAD格式甚至纸质形式存在的P&ID图纸。这些图纸虽然记录了工艺流程，但其中的数据处于”沉睡”状态，无法被智能化的运维、安全分析和改造工程直接利用。海克斯康为此提供了专业的P&ID图纸转换服务，将存量P&ID图转化为 Smart P&ID 的智能数据格式。
这一转换服务有几个值得关注的特点：一是海克斯康在全球范围内积累了丰富的转换项目经验，服务对象涵盖不同行业；二是在安全方面采取了严格措施，实际转换工作的系统会断开互联网连接并关闭数据复制转移机制，同时对所有文档的获取提供审计记录；三是通过与客户的远程协作，客户可以在安全网络环境中定期查看转换进度和成果。对于正考虑引入 Smart P&ID 但担心历史图纸迁移成本的企业来说，这项服务是评估整体投资时不可忽视的一个环节。
软件部署与技术环境
Smart P&ID 是商业授权软件，采用本地部署方式，运行于 Windows 操作系统环境。作为海克斯康数字智能二维设计解决方案（Engineering & Schematics）的核心产品之一，它与同系列的其他工程工具（如 Intergraph Smart Instrumentation 仪表设计、Intergraph Smart Electrical 电气设计等）可协同使用，形成覆盖工艺、仪表、电气等多专业的集成设计环境。
从版本维护角度看，Smart P&ID 保持持续更新。例如，在日志文件管理方面，从 SPID 12、SPID 11 HF 17、SPID 10 HF 29、SPID 2019 HF 38 等版本开始，用户可以自由设置调试日志的存储路径，这对于使用云桌面或虚拟化环境的团队来说是一项实用的改进。增强型日志功能支持在10MB文件到达上限时自动归档，方便运维人员追踪软件行为与绘图工作流状态。
选型与采购前需确认的几个关键问题
由于 Smart P&ID 是一款面向流程工业的专业工程软件，其最终报价会因版本、功能模块组合、用户授权数量和是否包含实施服务而有较大差异。企业在询价前，建议先明确以下问题：
- 模块需求范围：是否仅需要基础P&ID设计能力，还是同时需要 Engineering Integrity 校验模块、SmartPlant Foundation 集成等扩展功能？
- 并发用户规模：设计团队有多少人需要同时使用？授权方式是按用户数还是按站点？
- 存量图纸迁移：是否需要海克斯康的图纸转换服务将现有CAD或纸质P&ID转化为智能数据？这会影响整体预算和项目周期。
- 部署与集成：本地部署的网络环境和服务器配置是否满足要求？是否需要与已有的三维工厂设计软件、仪表设计软件或文档管理系统进行集成？
- 培训与实施服务：Smart P&ID 的功能体系较为庞大，设计规则和校验程序的定制需要一定的学习曲线，供应商能否提供充分的现场培训和上线支持？
Smart P&ID 所属的海克斯康数字智能（原鹰图/Intergraph）在中国设有分支机构，企业可通过正规授权渠道获取报价和技术方案。如果您希望对比多家厂商的P&ID设计解决方案，或需要协助梳理需求并匹配合适的供应商，欢迎在软服之家提交咨询，我们将帮您对接正规授权渠道，获取客观的报价和实施方案参考。
