使用Intergraph Smart P&ID绘制图纸时，有时候会需要进行数据处理。本文介绍一下相关的几个基本操作。
1. 强制图纸重构。

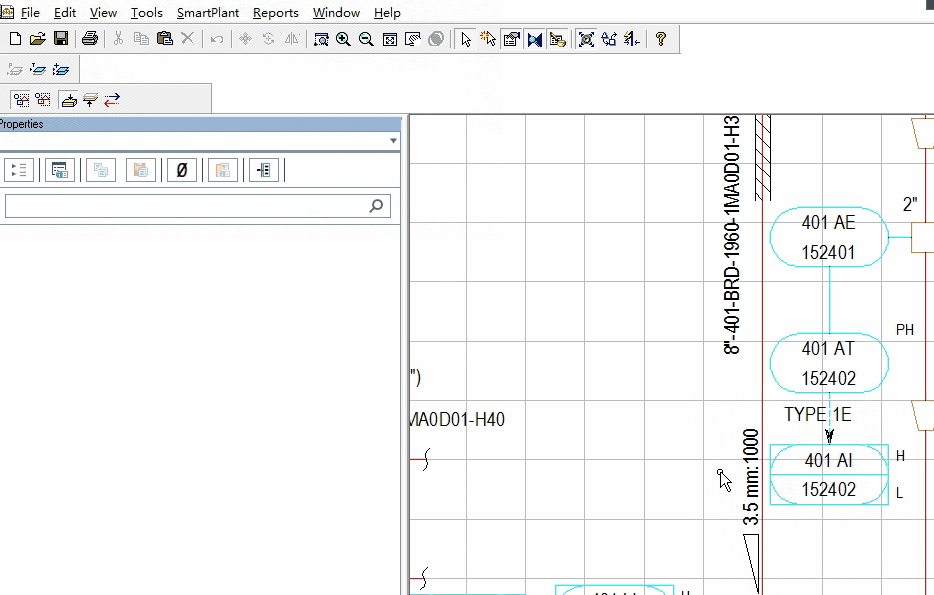

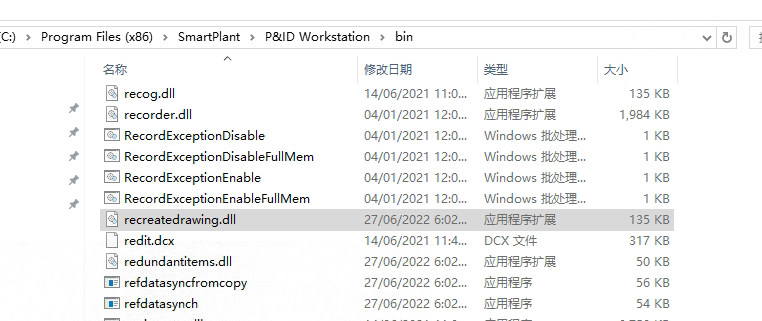

图纸重构，会对图面上的内容进行重新布置。有时候可以刷新掉一些数据错误。有两种方式可以启动重构，一种是自定义命令，如下图：
另一种是删除共享文件夹中的P&ID文件，然后打开图纸。

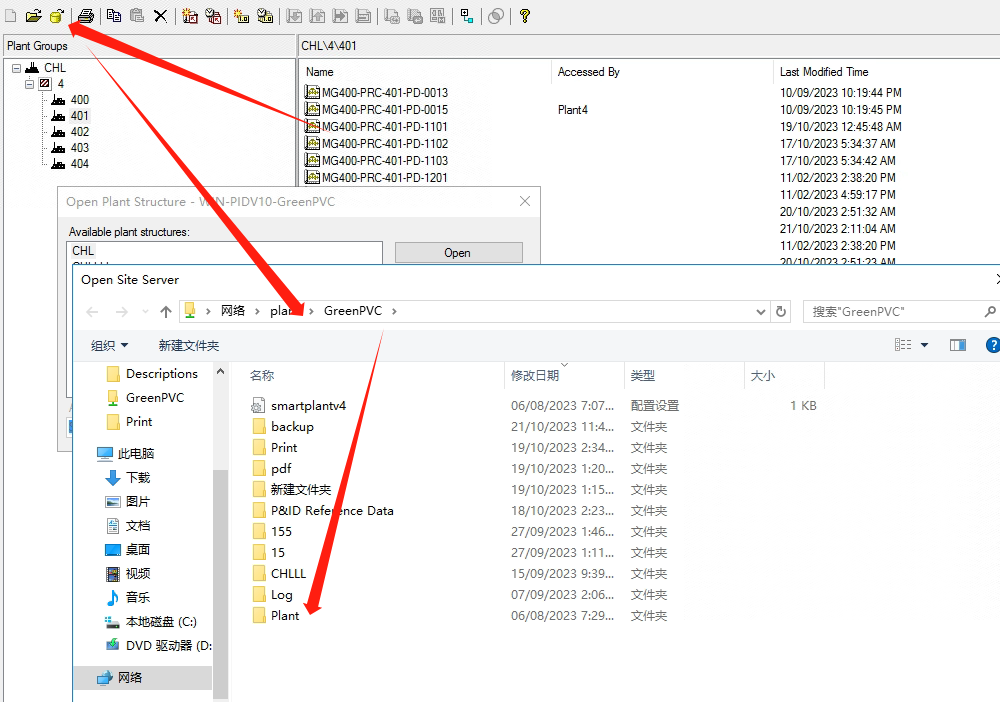

共享路径可以通过以下方式找到：
配置文件存储可以找到相关目录：

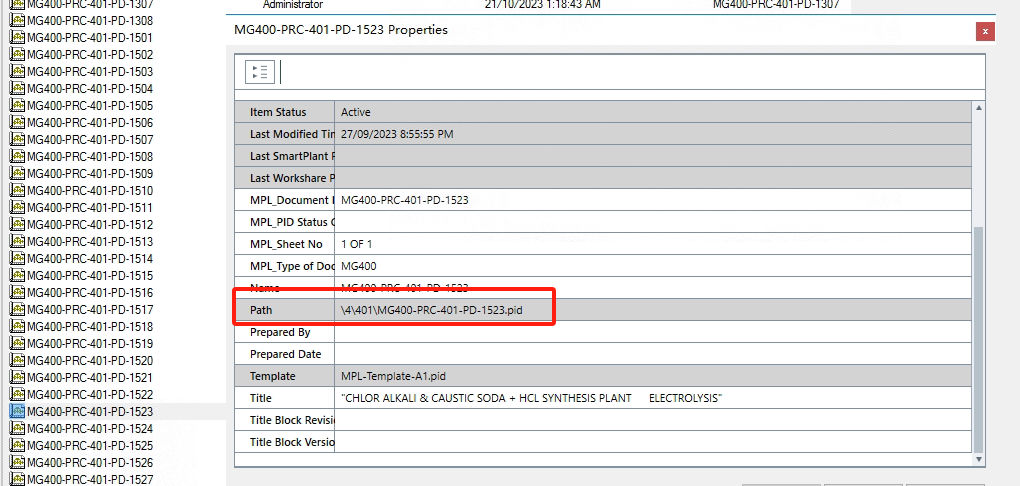

图纸属性中可以查到具体路径：
注意：官方不推荐执行自定义命令进行重构。

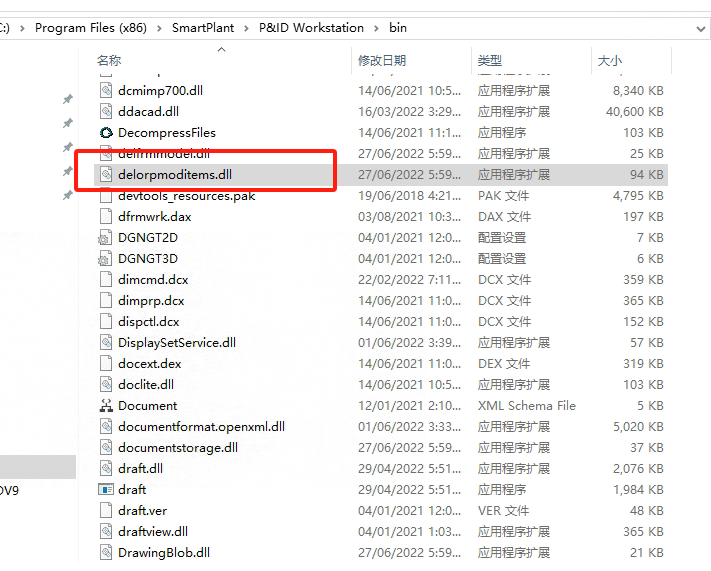

2. Delete Orphan Model Items，删除孤儿数据。

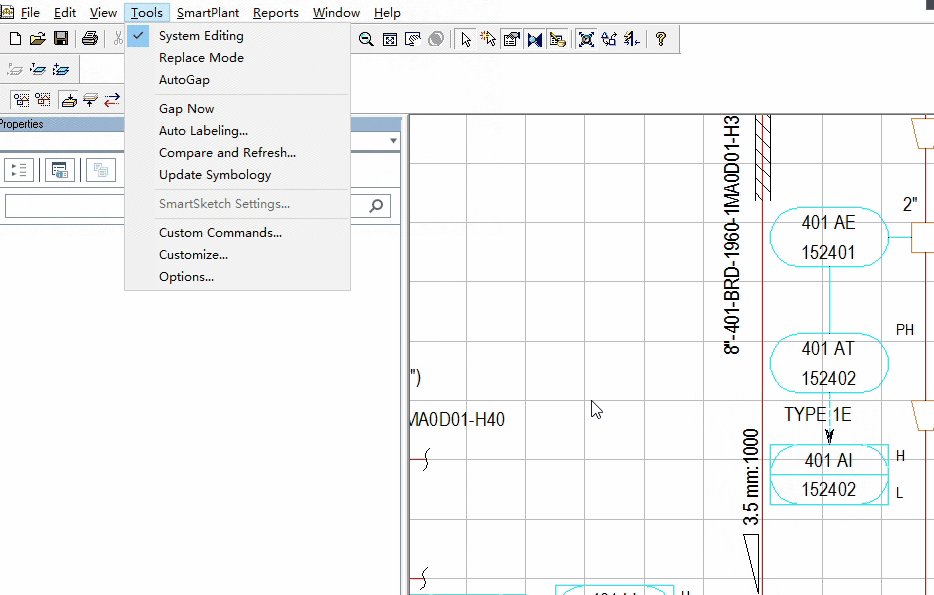

tool–>custom command–>安装目录里面的bin文件夹

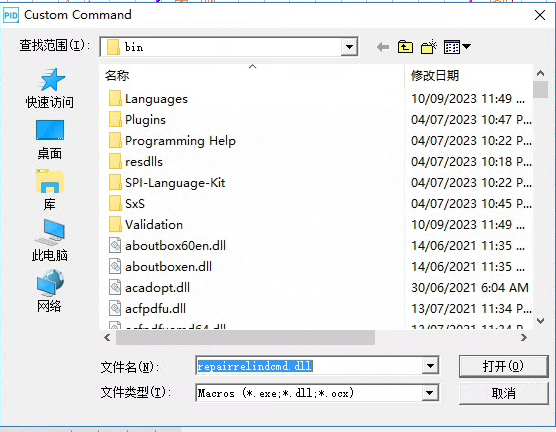

3. 执行重构后有时会提示执行一些命令，如下“Repair Relationship Indicator Command”。

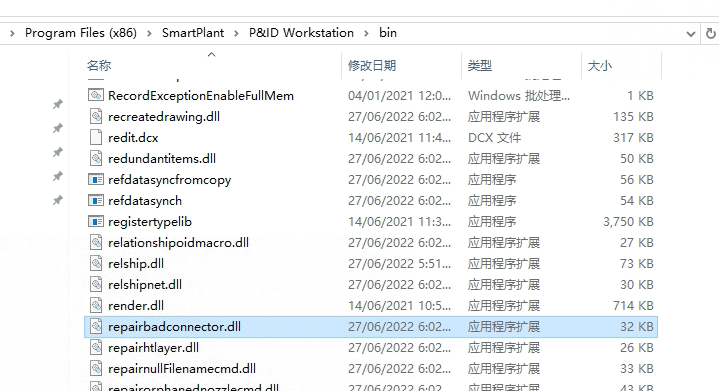

4. Repair Bad Connector。
本次分享到此结束，期待对大家有所帮助。
