具身智能机器人正站在产业爆发的临界点。人形机器人、四足机器人、双臂协作机械臂、复合移动机器人不断刷新融资纪录与量产节奏，自由度从工业机械臂的 6 轴一路攀升至人形本体的 30 轴、40 轨甚至更多。机器人第一次需要像”生物”一样，用一整副”身体”去感知和运动。
而在关节与关节之间、本体与末端之间，承载这一切的，是常被忽视的”神经网络”——线缆。线缆也是机器人运动环节中容易被忽略的部分。
一、具身智能机器人线缆设计痛点
具身智能机器人全身线束总长可达数百米，包含动力电缆、信号线、传感器线、气动管路等多种类型，穿越肩、肘、腕、髋、膝、踝等几乎全部旋转关节。需要对机器人运动过程中随行电缆、气管,包布,波纹管管线包做动态仿真,评估运动过程中管线张力、弯曲半径、扭转角、接触受力,排查运动中拉扯、弯折失效风险等问题。
-
弯曲损伤：最常见故障模式。关节反复弯折下，内部导线折瘪甚至断裂，存在外观完好但内部导体已发生断裂的情况，该问题在各关节位置尤为突出。 -
扭转损伤：高频故障模式。多轴机器人旋转运动会扭曲线缆，造成护套、屏蔽层开裂，腕关节位置该问题表现明显。 -
磨损与刮擦：线束运动阶段固定方式不合理，会和机器人臂身、周边设备或线束内部线缆持续摩擦，引发绝缘层磨穿问题。 -
拉伸与挤压：线束长度设计不足或固定方案不合理，机器人运动伸展时线束受拉扯、收缩时易发生缠绕，产生拉伸、挤压现象，带来线缆内部损伤。
传统“凭经验布线 + 打样验证 + 出现问题再迭代”的开发模式，迭代周期长，样机验证成本居高不下。
针对具身机器人线束开发的各类痛点，北京和远科技推出 IPS 柔性线缆仿真解决方案。IPS 软件核心技术源自德国弗劳恩霍夫协会旗下 ITWM 与 FCC 研究机构，已在国内外多家头部车企、工程机械、轨道交通等行业落地项目。成熟的技术积累，支撑线缆设计仿真业务开展。
二、为什么用 IPS 做机器人线缆仿真？
-
线缆属性精准定义
-
IPS 内置基础线芯材料与绝缘层材料库，支持自定义扩充材料； -
依托软件内置线缆刚度计算工具，自动输出线束线密度、弯曲刚度、扭转刚度、拉伸刚度，服务后续受力仿真计算，计算结果可保存模板，沉淀企业自有材料库。 -
实时仿真，无需网格化处理
-
省去复杂前处理流程，完成线束物理属性参数定义即可开展分析； -
关节运动过程实时运算，拖动滑块即可查看任意姿态下线缆形态； -
方案迭代效率高，调整线束参数即可重新执行仿真计算。 -
上手快，学习门槛可控
-
交互界面直观，便于工程师快速熟悉使用； -
配套完整手册、专业培训以及技术支持服务； -
可对接 CATIA、NX、SolidWorks 等主流 CAD 数据，优化完成的线缆数据能够回传三维设计软件，实现设计闭环。
三、机器人线缆设计仿真分析

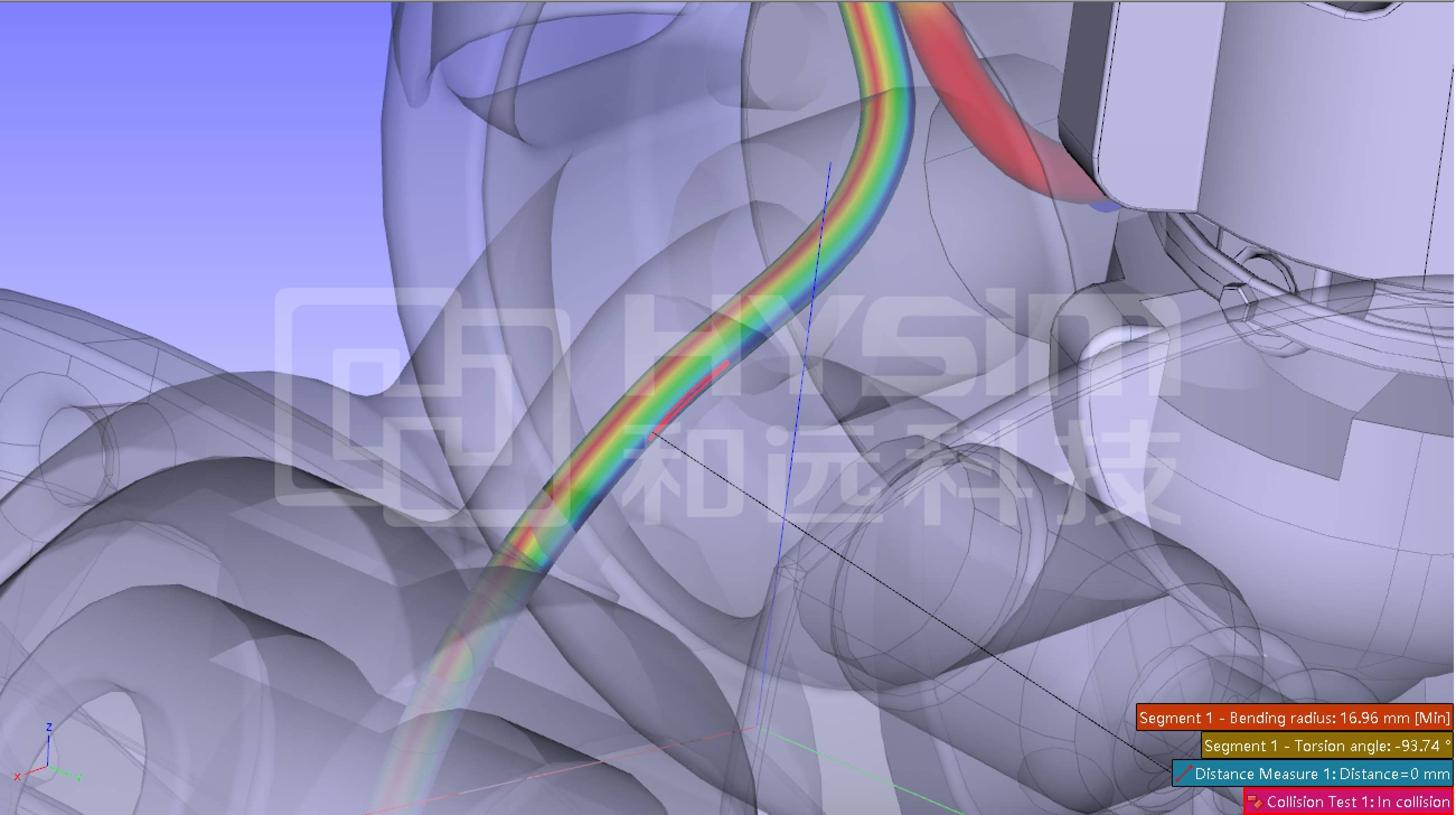

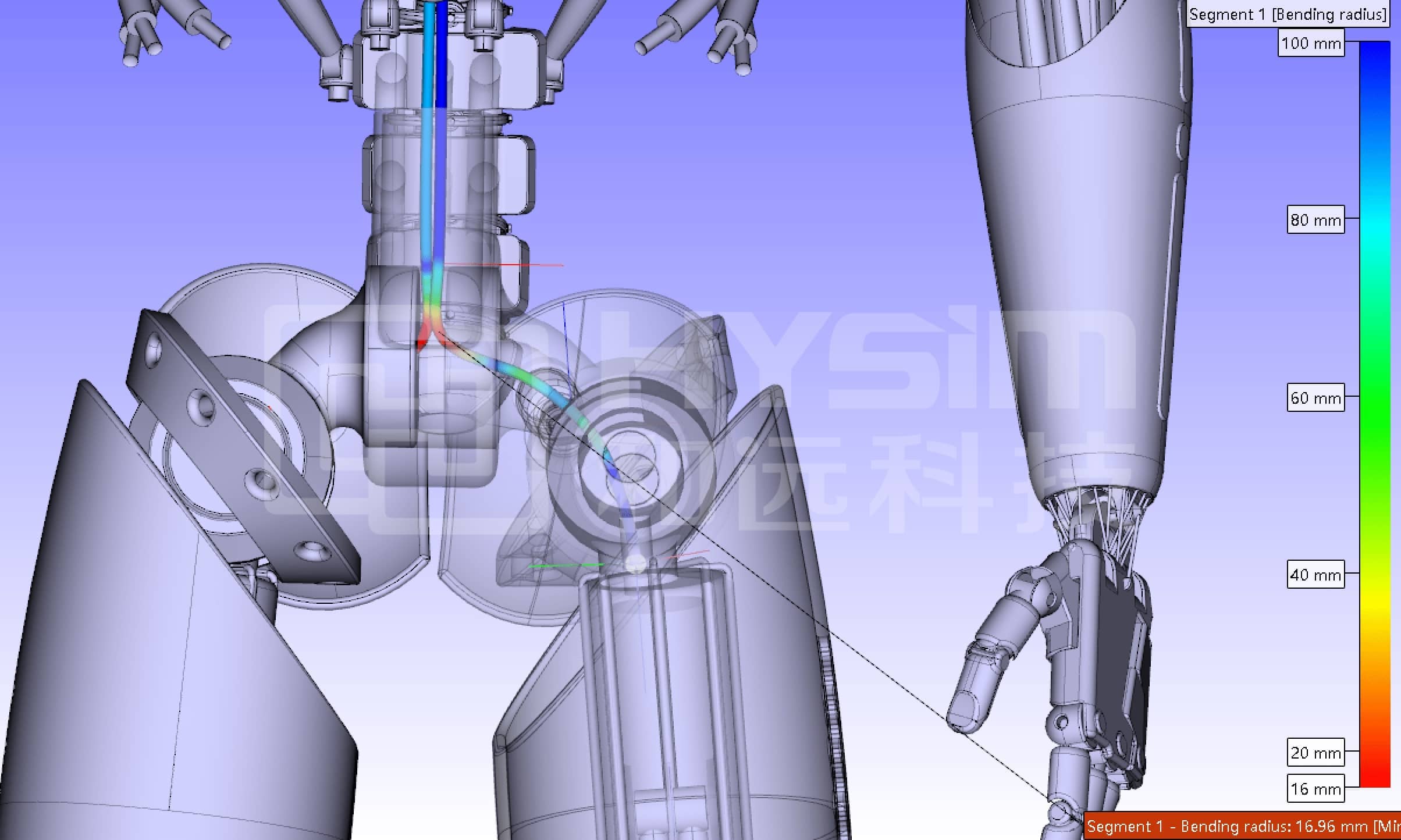

1. 线缆弯曲半径：针对关节旋转位置反复弯折的线缆，实时采集运动过程弯曲半径变化，云图标记风险区域，工程师以此优化走线路径以及固定点布置方案。

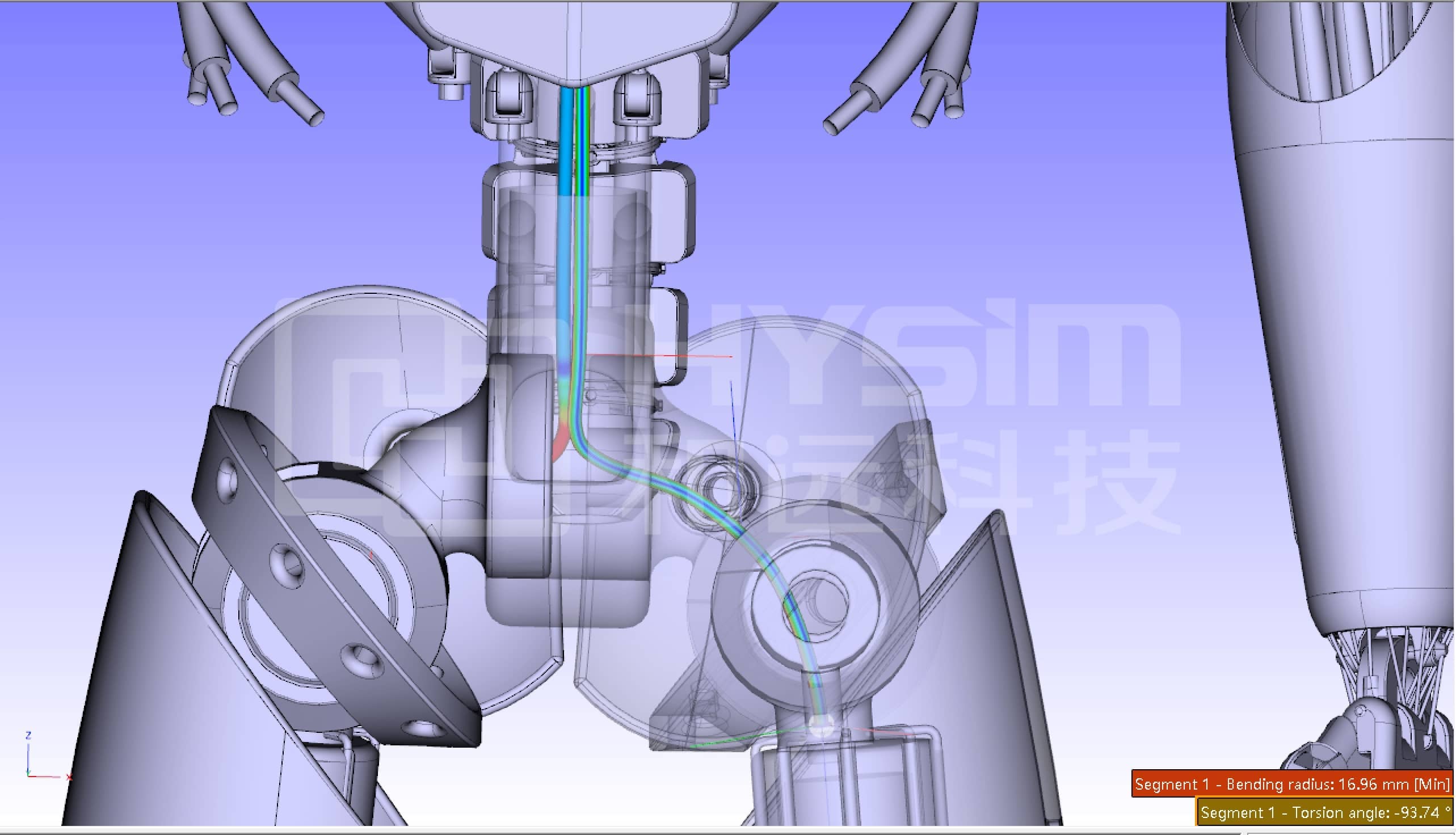

2. 线缆扭转角：针对关节、末端执行器等跟随旋转的线缆，实时监测扭转角变化，规避扭转累积带来的护套破损、信号异常等问题。

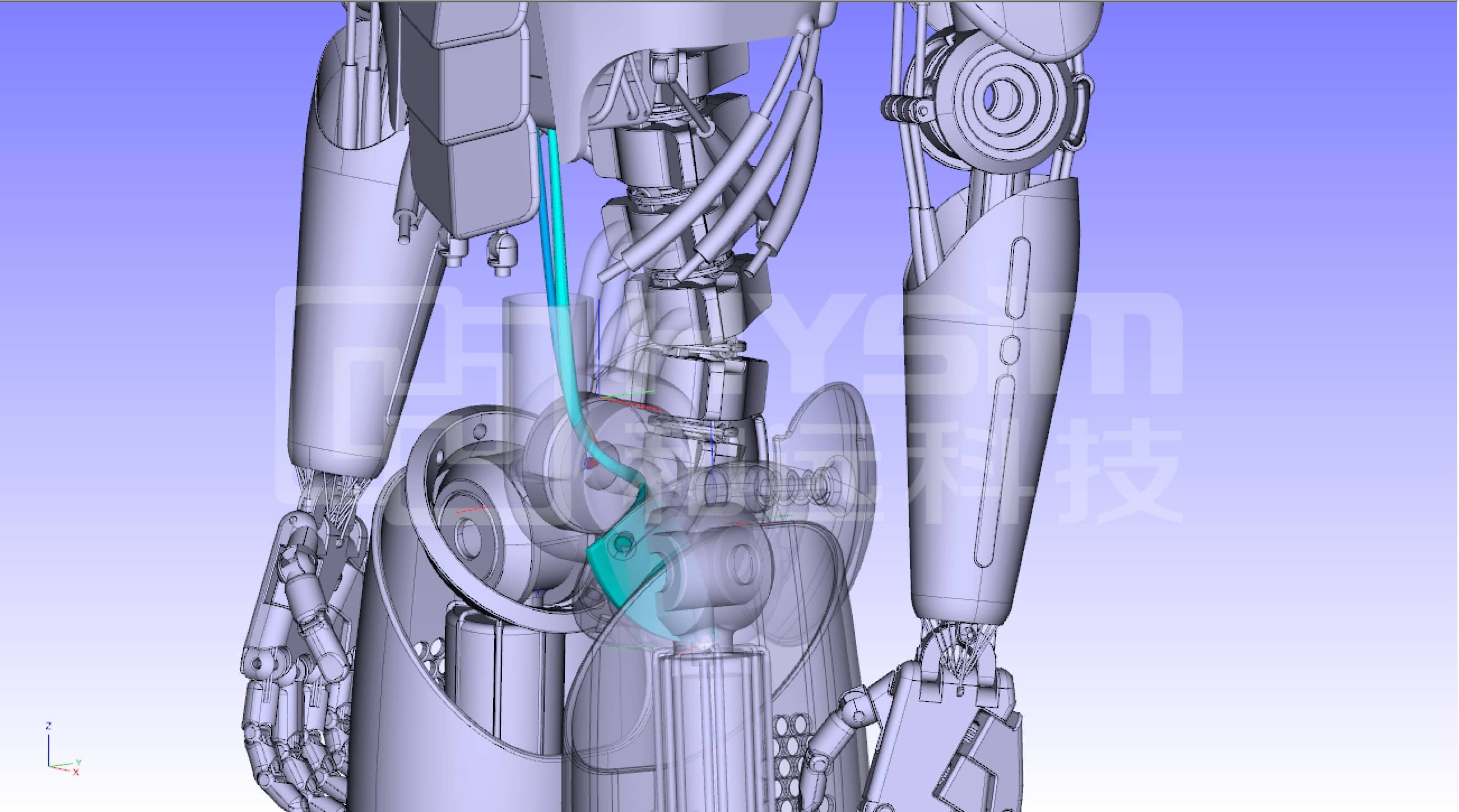

3. 线缆与周边件干涉/间隙：IPS 将线缆与机器人关节运动模型关联，线缆跟随关节运动同步呈现空间几何形态。借助内置测量工具，实时获取运动状态中线缆与减速器、电机、结构件的间距，输出报告定位发生干涉的关节角度与姿态。

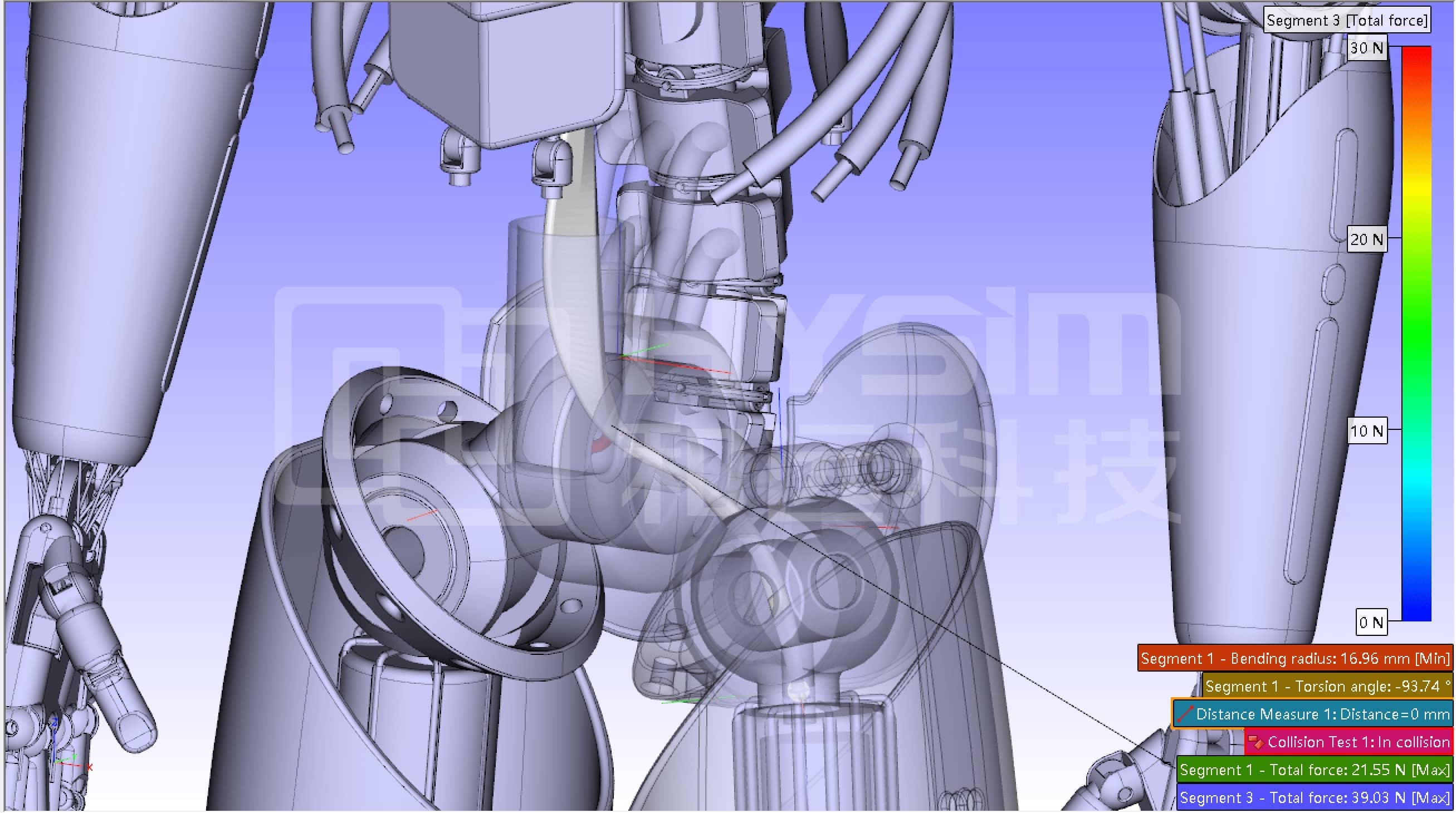

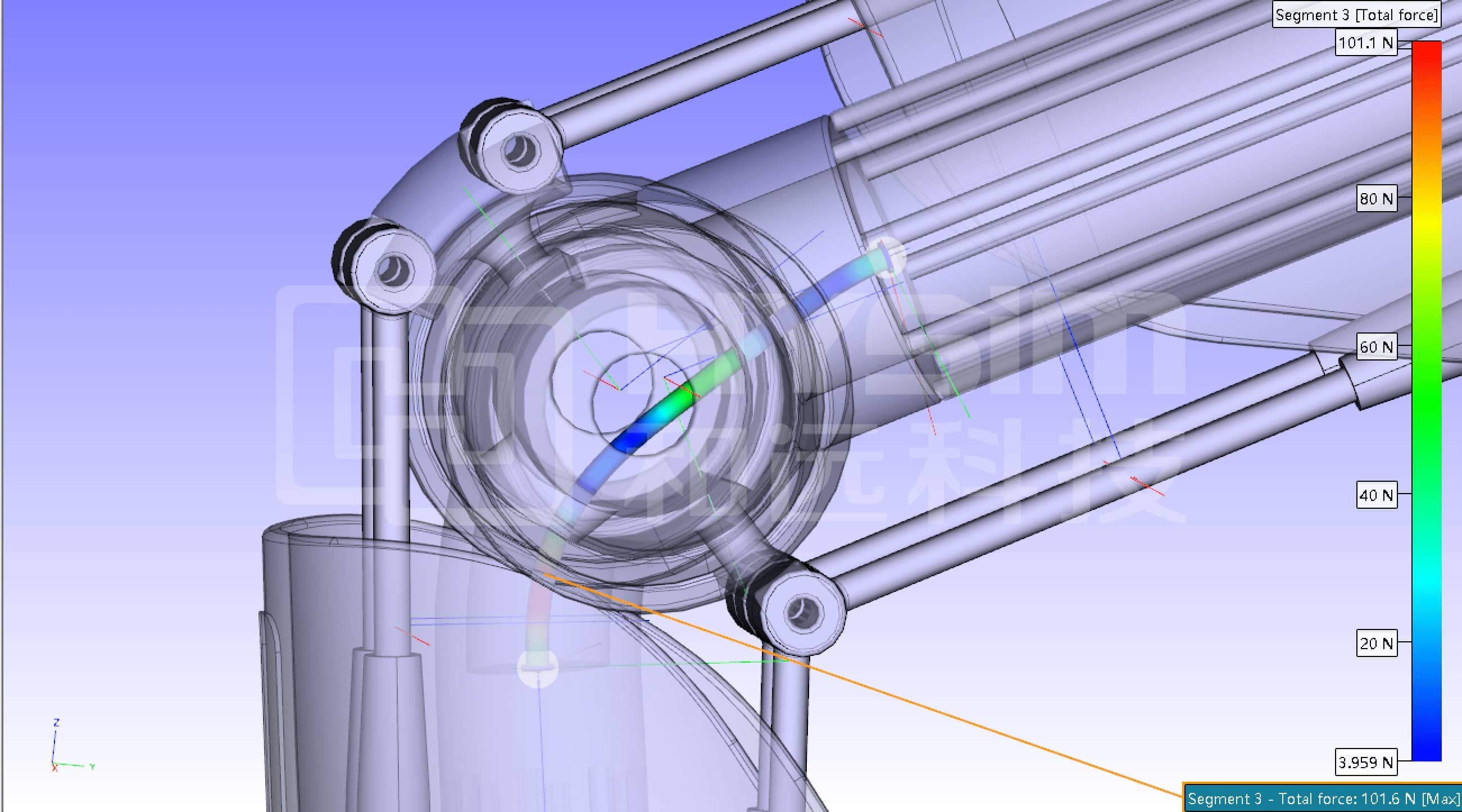

4. 线缆总力与总力矩：动态采集运动过程线缆总力、总力矩变化，规避线缆受力过大拉扯焊点、接线端子，避免线缆拉断故障。
5. 线缆公差：基于选定公差项生成公差包络，识别生产装配阶段潜在风险，减少公差管控不当引发的装配卡死现象。
6. 线缆运动包络：记录线缆运动路径，输出可视化运动轨迹包络几何图形，支持数据导出，可导入 CAD 软件做运动空间复核，为结构设计预留合理空间。

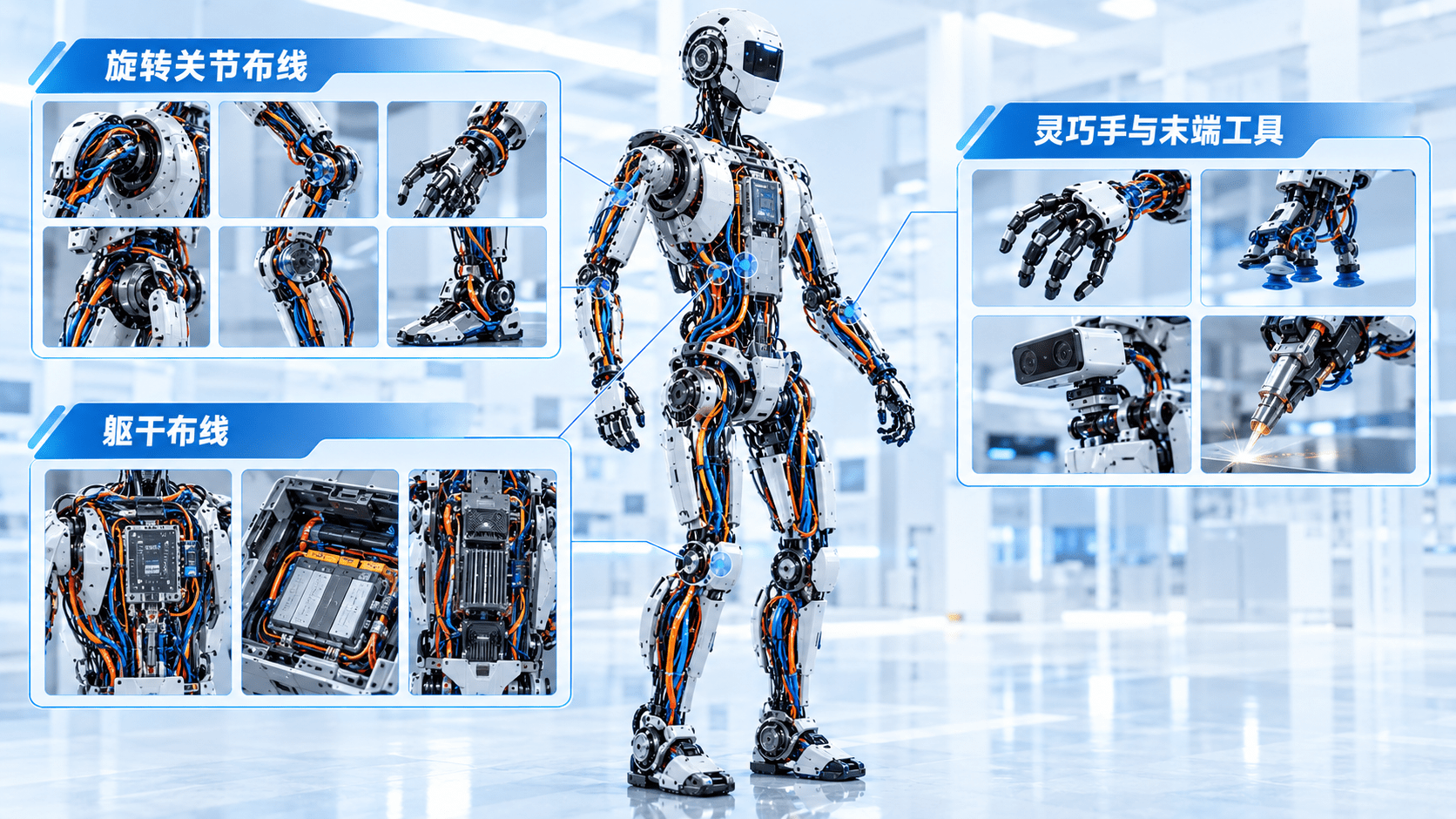

四、典型应用场景
-
旋转关节布线：肩、肘、腕、髋、膝、踝等旋转关节，模拟关节运动状态，解析线缆弯曲、扭转表现，辅助优化线束布置方案与线束长度。 -
灵巧手与末端工具（夹具、吸盘、视觉相机、焊枪等）：内部空间紧凑，需要集成大量传感器同时布置多路线束；模拟手/末端工具运动，解析线缆弯曲、扭转表现，辅助优化线束布置方案与线束长度。 -
躯干布线：在躯干集成控制主板、电池组与散热系统的架构下，线束设计不仅需分析躯干运动过程中线缆的弯曲、扭转和拉扯状态，还需兼顾热源空间预留与电池组拆装便利性。通过模拟关节运动，监测线缆弯曲、扭转及其与周边件的间隙，优化线束布置与长度，迭代线束布线方案。
五、即刻获取解决方案
北京和远科技 IPS 具身智能机器人线缆仿真解决方案，可完成线缆材料、刚度参数配置，兼容 CATIA、NX 等主流 CAD 数据；无需复杂前处理，在设计阶段完成间隙干涉、弯曲半径、扭转角、受力力矩、公差、运动包络多维度动态校核，提前识别设计风险，减少物理样机投入，助力降本提质。
