1、概述与行业背景
1.1 多 CAD 环境下的仿真痛点
当前制造企业在 CAD 系统的应用中，主要采用的是 NX 、 CATIA 、 Creo 、 SolidWorks 、 Solid Edge 等主流三维软件，在设计 – 仿真协同方面，目前市场上大量的 CAE 软件面对不同来源的 CAD 模型，很难做到真正的协同。大多情况是在 CAE 软件中导入某个 CAD 模型，进行几何清理、网格划分、施加约束载荷、进行求解、结果后处理等，一旦设计变更，以上工作需要重新再做，总体效率很低，设计仿真协同一直是业界的痛点。 传统设计 – 仿真协同存在三大瓶颈：
- 数据断层 ： STEP/IGES/STL 等中性格式仅传递几何，丢失装配、参数、特征信息，仿真前处理工作量巨大。
- 关联断裂 ：设计变更后仿真模型需手动重构，重复劳动多、易出错、周期长，无法支撑快速迭代研发。
- 流程割裂 ：设计、仿真、测试、PLM 数据分散管理，无法形成闭环，难以构建数字孪生与协同研发体系。
1.2 Simcenter3D 解决方案
在设计仿真一体化方面 Simcenter3D 是一款优秀的软件，不仅可以基于NX实现 CAD-CAE 模型的内在协同，也可以通过 JT 对各种非NX CAD实现协同。 Simcenter 3D 以 JT ISO 标准格式 为统一数据枢纽，构建多CAD → JT → 关联仿真 → 流程自动化 → PLM 闭环的一体化协同体系。在保留企业原有 CAD 投资、不更换设计工具的前提下，实现设计与仿真全链路贯通、全要素关联、全流程自动化。
1.3 适用范围
Simcenter3D 全面支持 NX 、 CATIA V5 、 Creo 、 SolidWorks 、 AutoCAD 、 Inventor 、 Solid Edge 等主流 CAD 系统。
覆盖仿真学科：结构、运动、 NVH 、热、流体、耐久性、复合材料、增材制造、电子散热、多物理场耦合 等 。1.4 核心价值
- 保护现有CAD投资，平滑升级企业级仿真能力
- 设计 – 仿真全生命周期关联，变更自动同步
- 流程模板化与自动化，显著提升研发效率
- 统一数据管理，支撑多部门、多地域协同
- 降低 CAE 门槛，推动设计工程师自主仿真
2JT 数据标准与 多 CAD 协同核心机制

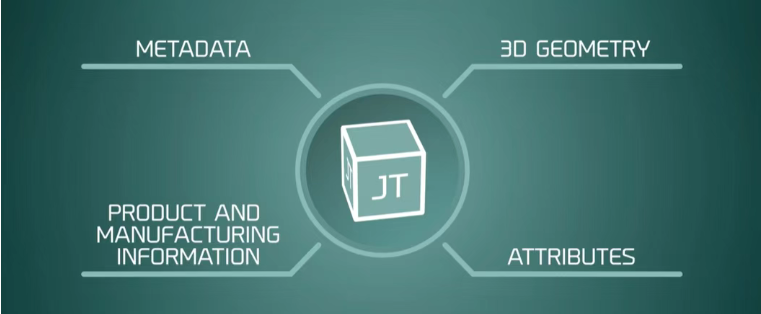

2.1 JT 格式的核心优势JT 是 ISO 14306 国际标准轻量化三维格式，是连接 CAD 与 Simcenter 3D 的关键数据桥梁，具备四大核心能力：
- 轻量化高效 ：文件体积小、加载快，支持超大规模装配轻量化处理。
- 全信息保留 ：完整传递几何、拓扑、装配结构、参数、 PMI 、属性、图层、材料。
- 双向关联 ：支持 CAD 源文件与仿真模型之间的参数联动、变更追溯。
- 多平台兼容 ：所有主流 CAD 均原生支持 JT 导出，无格式壁垒。
2.2 多 CAD 数据接入路径
- 直接关联接入
- CATIA V5 ： JT 插件直连，保持设计参数与仿真强关联
- Creo ： JT 输出接口，装配、特征、参数完整映射
- SolidWorks ：一键导出 JT ，保留配合关系与配置信息
- Teamcenter 对多 CAD 统一管理
- 集中存储多源 CAD 数据与 JT 数据
- 统一版本、权限、变更流程，实现单一数据源
- 历史数据兼容
- 兼容 STEP 203/214/242 、 ACIS 、 IGES 、 Parasolid 等格式

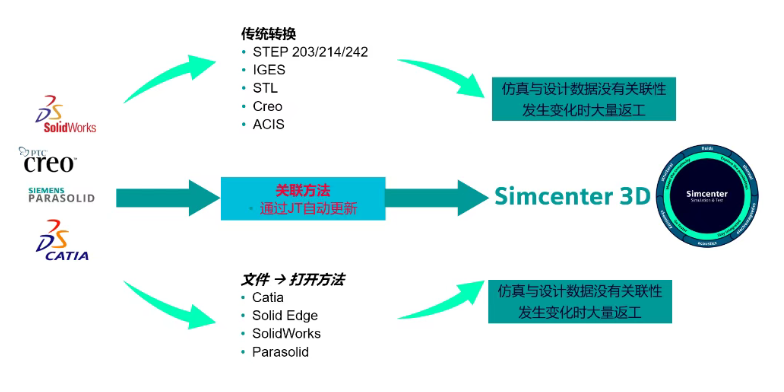

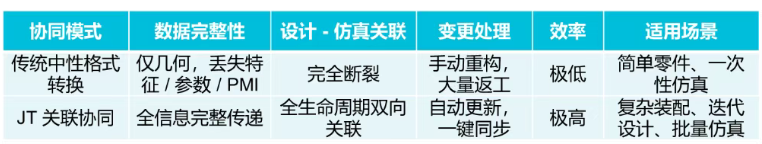

2.3 传统转换 vs JT 关联协同对比
3. JT 驱动的设计 – 仿真一体化关键技术
3.1 CAD 到 CAE 关联建模
- CAD 几何与 CAE 模型
- 保留多 CAD 原始主几何，不做修改
- 在 Simcenter 3D 中完成 CAE 理想化：简化、孔洞填充、倒角抑制、中面生成、流体域提取
- 装配级关联支持
- 支持大型装配 JT 导入，保持层级结构与配合关系
- 支持组件级修订 、替换、版本更新
- 参数与表达式传递
- CAD 参数、方程、零件间表达式完整映射
- 支持参数化驱动仿真与快速优化
3.2 仿真模型自动更新机制

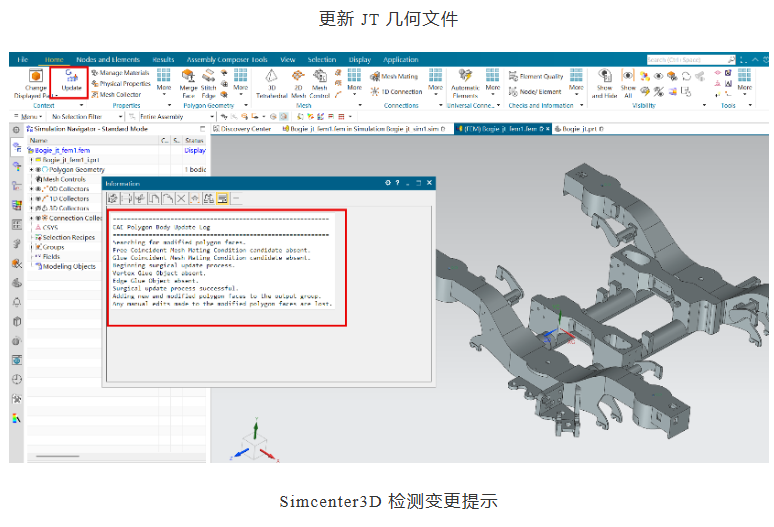

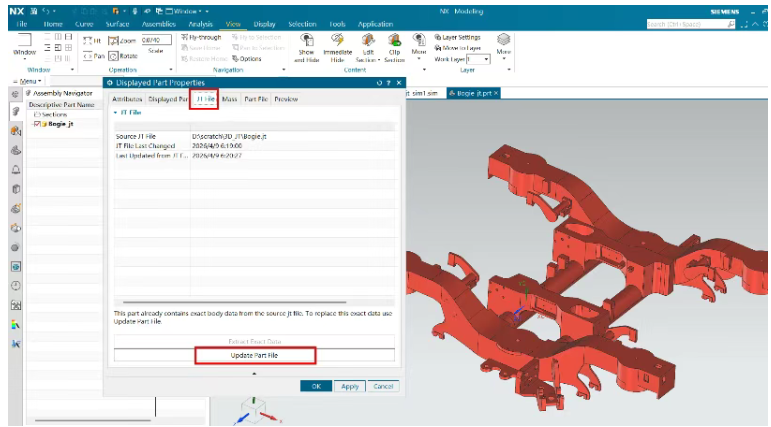

完整变更传递链路：CAD 修改 → JT 自动更新 → Simcenter 3D 检测变更 → 几何自动更新 → 网格自动重划分 → 边界条件 / 载荷 / 材料自动映射 → 直接提交求解。
关键技术支撑：
- 自动网格重划分，保留网格质量与设置

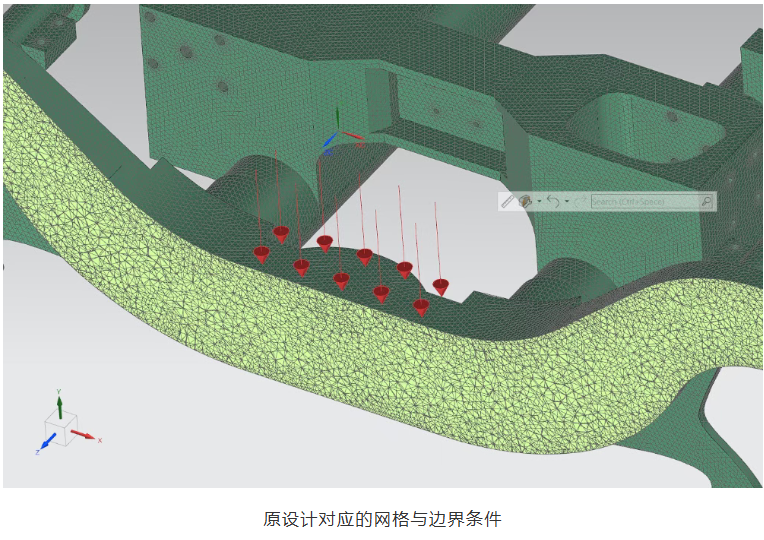

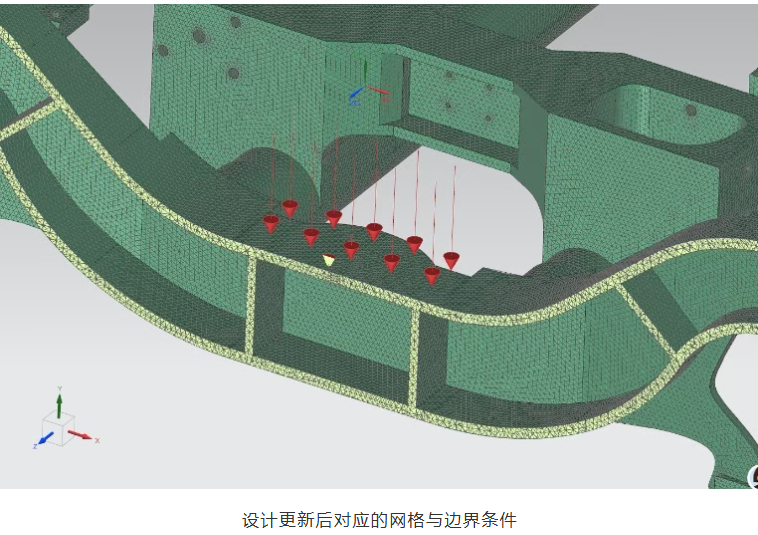

- 边界条件 基于几何定义 ，不随网格更新丢失 ，新设计方案 CAD 调入后，之前的 边界条件 自动继承
- 装配有限元自动适配，支持多级组件变更
3.3 多物理场统一仿真环境
基于 JT 数据， Simcenter 3D 提供一站式多学科仿真，：
- 结构力学：线性 / 非线性、复合材料、疲劳耐久性
- 多体运动：机构动力学、间隙、摩擦
- NVH ：振动、噪声、传递路径分析
- 热 / 流体：热传导、对流、辐射、 CFD 耦合
- 增材制造：拓扑优化、晶格设计、工艺仿真
- CFD 协同：与 Flotherm 、 STAR-CCM+ 、 EDA 工具集成
4.流程自动化与模板化赋能
4.1 端到端仿真流程模板基于 JT 数据， Simcenter 3D 提供全流程模板封装，实现自动化：
- 几何处理模板 ：自动简化、清理、理想化 JT 模型
- 网格模板 ：预设尺寸、算法、边界层、质量标准
- 求解模板 ：载荷、约束、输出设置等
- 后处理模板 ：定制云图、曲线、动画、视图布局
- 报告模板 ：自动提取数据、生成标准化报告
4.2 自动化收益
- 减少人工交互时间 80% 以上
- 快速评估多设计方案，缩短研发周期
- 统一仿真标准，降低人为误差
- 支持 CAE 民主化，设计工程师可独立完成仿真
4.3 仿真数据与流程管理（SDM）
- 与 Teamcenter 深度集成，统一管理 JT 、 CAD 、仿真、测试数据
- 流程可视化、任务自动化、版本可追溯
- 支持工程变更闭环，保证设计 – 仿真数据一致
- 支撑企业级仿真知识库沉淀与复用
5.行业客户实践与落地成效
5.1 宝马（CATIA V5 → JT → Simcenter 3D）
- 应用场景：电驱动系统 NVH 与声学仿真
- 实施方案： CATIA V5 输出 JT ，保持强关联；采用超单元提升求解效率
- 落地成效：
■前处理与求解效率大幅提升
■声学分析精度与速度行业领先
■拓扑优化成功用于电机支架轻量化
■全电驱动 NVH 部门规模化部署
5.2 佛吉亚（CATIA V5 → JT → Simcenter 3D）
- 应用场景：驾驶 室 座椅运动、振动、声学多场仿真
- 实施方案： JT 联动设计与仿真，搭建 Motion 模板，参数化迭代
- 落地成效：
■仿真流程时间 缩短 90%
■座椅建模时间 缩短 75%
■准确预测机构力学性能，支撑正向设计
5.3 卡特彼勒（Creo → JT → Simcenter 3D）
- 应用场景：工程机械结构、耐久性、多体仿真
- 实施方案： Creo 输出 JT ， Teamcenter 管理多 CAD 源
- 落地成效：
■Simcenter 3D 承担 60%–70% 企业 CAE 工作量
■设计工程师直接在仿真平台完成优化
■模型构建时间显著降低， NX Open 进一步提效
6.总结
Simcenter3D 通过 JT 作为 ISO 标准轻量化数据枢纽，彻底解决 各种三维 CAD 与仿真之间的数据断层、关联断裂、流程割裂难题，使 Simcenter 3D 能够真正实现 多 CAD 兼容、全关联驱动、全流程自动化 的设计 – 仿真一体化协同。
如果想了解更多，欢迎联系我们！
