本手册提供深入的信息，目标读者为运用过 Moldex3D 的使用者。当中会说明纪录文件(log file)内 Moldex3D 的试模结果，包含充填、保压、冷却与翘曲。
分析纪录
如果选择分析瞬时冷却，则会在格式为 *.lgf 的纪录文件中显示下列这行。
以下讯息表示程序正在转换有限度的元素网格文件，以进行有限度的体积计算。
MFV 代表有限度体积的网格档
可到何处开启纪录文件？

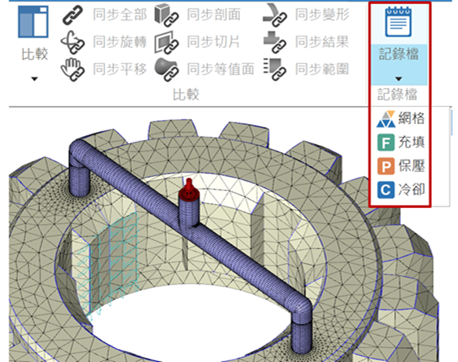

试模完成后系统会建立纪录文件。您可透过 [分析] (Analysis) -> [显示纪录文件] (View Log)，或在 [显示窗口] (Display Window) -> [显示纪录文件] (View Log) 上单击右键来开启纪录文件。
*.lgf 档包含网格、材料、加工与求解器选项等信息，以下会说明详情与值得注意的项目。
网格信息包含产品体积、几何与元素编号的详情。若执行对实体的分析，则会列出数种不同的实体元素：Tetra、pyramid (金字塔形)、prism (棱柱体) 与 Hexa 元素。若执行 eDesign，则仅会显示网格等级，因为仅用到 Hexa 元素。
在 *.lgf 格式的纪录文件中会详述材料信息。若要检视信息，不仅可透过材料精灵，也可利用 *.lgf 檔。
在 *.lgf 格式的纪录文件中会详述所有加工设定让有经验的使用者检查加工设定。请注意列出边界条件的热传模座系数。
请注意，如果所选材料包含纤维，则会在 *.lgf 中列出纤维信息，如下所示。

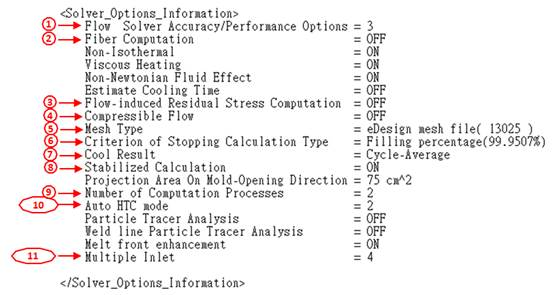

会显示在「Moldex3D 项目」中设定的计算参数。
(1)这代表每一时间步径的时间。范围是从 1 到 5。
(2)如果分析的材料有含纤维,程序会默认将执行纤维配向计算开启
(3)若预测流动残留应力在充填/保压阶段选项已选取,流动引起之残余应力计算将被开启。
(4)程序默认不考虑熔胶之可压缩流动,若开启可压缩流动缩计算此字段会显示on。
(5)已知「Moldex3D 专案」中有三种网格类型。在 Solid 模型中，网格类型是 Solid 网格档。在 eDesign 模型中，网格类型是 eDesign 网格档。
(6)完成充填计算的判断门坎。一旦充填百分比达到或超过此门坎，充填分析将视为完成。
(7)用户选择的冷却分析模式‧Moldex3D有两项选择,瞬时及稳态分析。
(8)程序自动将稳定分析设为默认计算模式。
(9)工作数量‧此选项可于计算参数选单内的任务管理器设定。
(10)Moldex3D 提供3个选项设定模具热边界，自动决定、由热传系数(H)、固定模温，于此由1、2 和3表示使用者的设定方式。
(11)进浇点数量

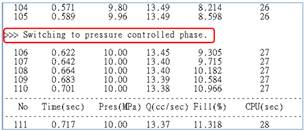

下列讯息表示充填程序已从流率控制模式切换为压力控制模式。
>>> 从填充阶段转换至保压阶段
(1) 排除数据转换时间的 CPU 计算时间。
请注意 Host 与 Client 代表计算节点，例如 myid0、myid1…
以下格式的档案会详述保压的程序。Time(sec) 会显示保压时间，而 CPU(sec) 会显示目前第几步的计算时间。
比较 *.lgf 与 *.lgf 中的 [权重] (Weight) 信息，*.lgp 包含射出材料权重总计，是保压与充填程序的总和。同时，Clamping Force at EOF 代表成型程序中的吨位上限。
浇口充填的体积代表每个浇口注射入模穴的体积数，即为浇口贡献度。
