1.创建工程之前的准备工作

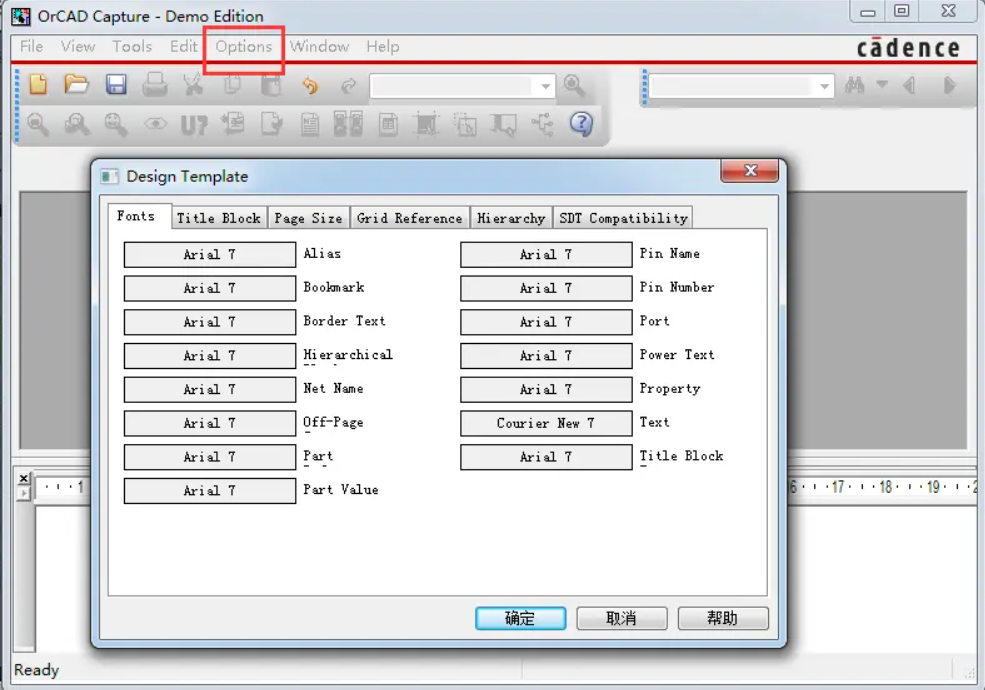

依次点击Options——Design Template（设计模板），出现以下对话框，可对工程中的字体、标题栏、页面大小、栅格选项、层级以及与SDT兼容的设计进行修改！
2.设计模板修改

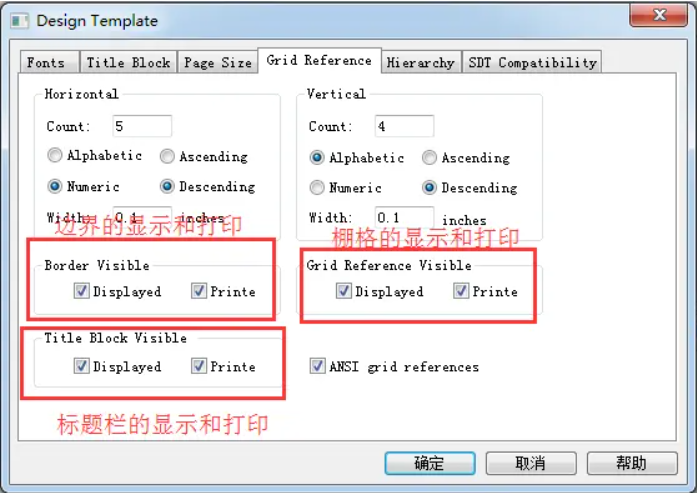

其中“Grid Reference”经常使用，在该菜单栏中可以控制边界、标题栏和栅格的显示以及打印，具体操作如图2.3所示。
3创建原理图文件

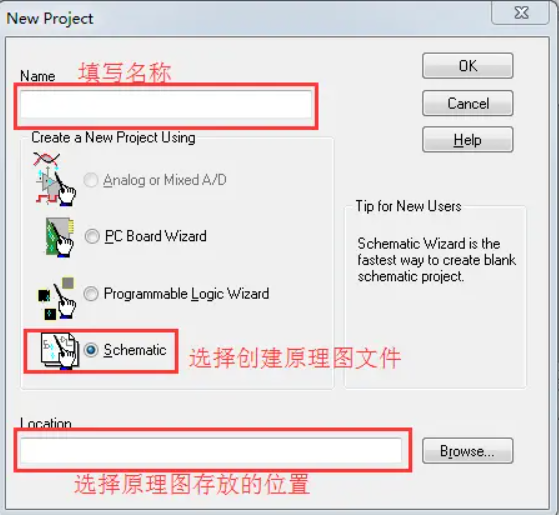

依次单击File——New——Project…，出现下方子菜单栏，依次填写名称，选择创建原理图文件，选择原理图存放的位置，最后点击OK！
创建工程后，系统默认新建了名称为“PAGE1”的原理图，选中左侧的PAGE1，右击，选择Rename，可以修改原理图的名称。
如果需要新建其它原理图，可在上图的文件夹“SCHEMATIC1”上面右击，然后选择New page，即可实现。
4.创建元件库文件

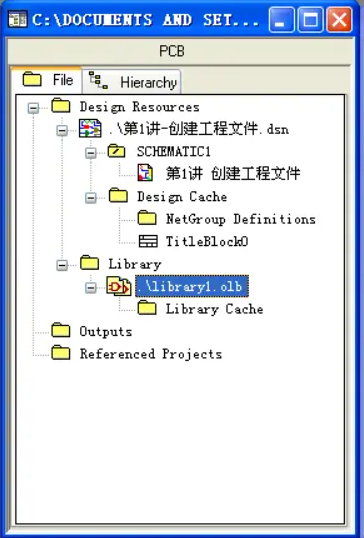

点击File——New——Library，在文件夹“Library”下会生成“.\Library1.olb”文件，选中该文件，右击Save as“第一讲元件库.olb”

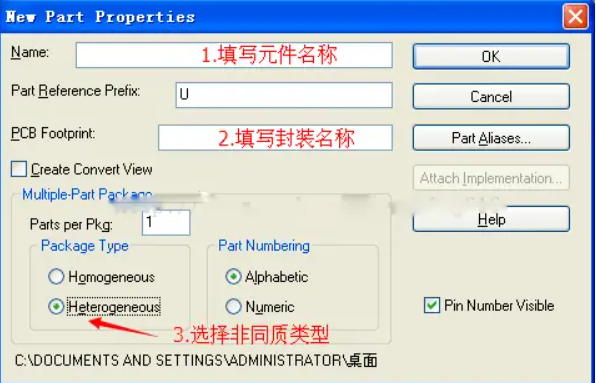

接着在“.\第一讲元件库.olb”上右击选择New Part，在菜单中依次填写元件的名称，封装的名称以及选择非同质类封装类型，最后点击OK，即可创建元件库中的子元件。
