OrCAD PCB SI 信号完整性分析工具：功能、流程与选型指南
随着电子产品向高速、高密度方向演进，PCB 上的信号完整性问题已成为设计成败的关键因素。Cadence 旗下的 OrCAD PCB SI 正是面向这一需求的专业级信号完整性分析模块，它将 Sigrity 核心技术集成到 OrCAD 设计环境中，帮助工程师在设计阶段提前发现并解决信号传输中的潜在隐患。

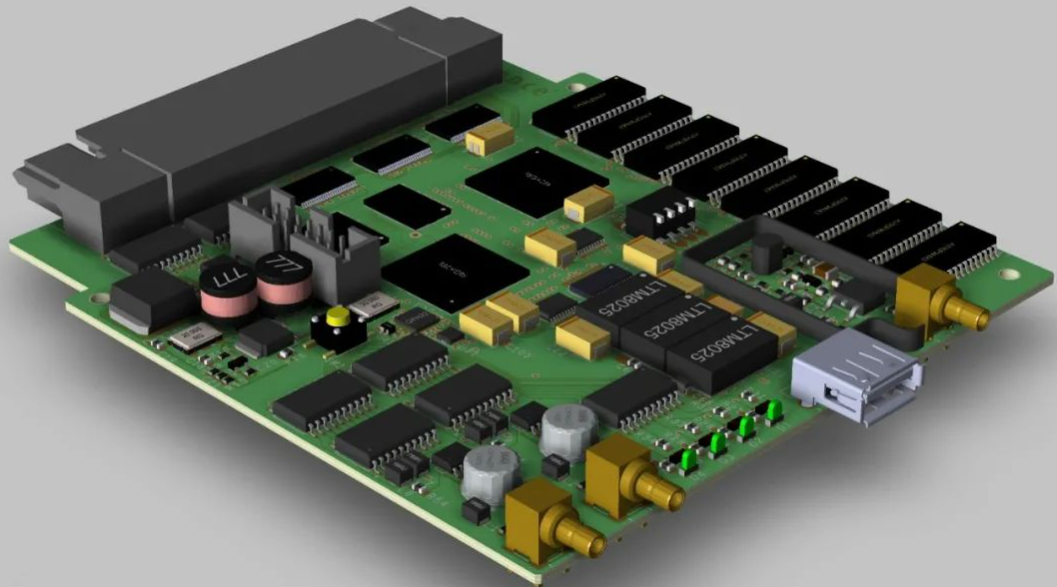

OrCAD PCB SI 是什么
OrCAD PCB SI 是 Cadence OrCAD 产品线中专用于印刷电路板信号完整性分析的工具套件，底层计算引擎基于 Cadence 成熟的 Sigrity 技术。它使工程师能够在 PCB 制造前模拟信号在传输线上的传播行为，识别反射、串扰、时序偏移等问题，并通过仿真结果驱动布线约束，从而减少设计迭代、降低原型验证成本。
该工具与 OrCAD Capture 原理图工具和 OrCAD PCB Designer 紧密集成，设计数据库无需转换即可直接进行仿真分析，避免了数据迁移过程中可能出现的错误。工程师可以在设计周期的任意阶段——无论是局部布局还是完成布线时——进行信号完整性分析和拓扑结构提取。
核心仿真能力
阻抗控制与反射分析
传输线特征阻抗不连续是导致信号反射的主要原因，常见于线宽变化、过孔、连接器等位置。OrCAD PCB SI 支持计算和验证微带线、带状线、差分对等传输线结构的特性阻抗，通过 TDR 仿真定位阻抗突变点，并评估不同端接策略对信号质量的改善效果。
串扰分析
相邻信号线之间的电磁场耦合会在受害线上引入噪声电压，影响信号完整性。该工具可以分析不同布线间距、平行长度和参考平面设置对串扰的影响，帮助工程师在布局阶段优化走线方案。
眼图与时序分析
对于 USB、PCIe、DDR 内存总线等高速串行链路，眼图是评估信号质量的核心指标。OrCAD PCB SI 能够进行通道仿真并生成眼图，直观展示信号幅度衰减、抖动和噪声水平。同时支持时序分析，验证信号传输延迟、时钟与数据之间的建立/保持时间是否满足接收端要求。
约束驱动设计
基于仿真分析结果，OrCAD PCB SI 可自动生成关键网络的布线规则，包括拓扑结构、长度匹配要求、间距约束等，并反馈回 PCB 设计环境。这种”仿真驱动约束、约束驱动布线”的闭环流程，有效提升了高速设计的首次成功率。
技术架构与关键组件
OrCAD PCB SI 内部集成了多个功能模块：Tlsim 仿真引擎负责核心计算，SigXplorer 拓扑编辑模块用于交互式调整网络拓扑结构，SigWave 波形显示模块提供直观的仿真波形查看。模型编辑器支持创建和验证各类器件模型，IBIS 标准模型可转换为 Cadence DML（器件模型语言）格式，便于与 SPICE 仿真器协同运行。
在传输线建模方面，该工具能精确描述微带线、带状线、差分对及过孔的电磁特性。行业标准的 IBIS 模型被广泛用于描述芯片缓冲器的输入/输出行为，确保仿真结果贴近实际器件特性。
设计流程中的位置
OrCAD PCB SI 覆盖了从原理图到布线完成的完整设计周期，典型工作流如下：
- 设计输入阶段：在 OrCAD Capture 中完成原理图设计。
- 初始布局阶段：在 OrCAD PCB Designer 中进行器件布局。
- 前仿真阶段：设置关键网络的拓扑结构和端接方案，通过仿真优化并生成布线约束规则。
- 布线阶段：根据约束规则完成 PCB 布线。
- 后仿真阶段：从实际 PCB 版图中提取互连模型，进行详细验证，包括传输损耗、串扰、眼图和时序的全面检查。
- 迭代优化：根据后仿真结果调整设计，直至所有信号质量指标满足要求。
这种前后仿真的双阶段验证机制，确保了从设计意图到物理实现的全程可控。
版本定位与选型建议
OrCAD PCB SI 定位于中端市场和高速设计入门及中级需求。它提供了完整的信号完整性分析能力，覆盖阻抗控制、串扰分析、眼图评估和约束驱动等核心场景。对于需要处理极端复杂高速设计（如大规模服务器主板、高端通信背板）的团队，Cadence 还提供了 Allegro PCB Designer 搭配 Clarity 和 Sigrity 完整套件的高端方案，在处理超大规模设计时具备更强的计算能力和更丰富的分析维度。
从采购选型角度，建议关注以下几点：首先是团队当前使用的 EDA 工具链，若已在 OrCAD 生态中工作，OrCAD PCB SI 可实现无缝集成；其次是设计的复杂度，评估当前及未来项目的高速信号规模和分析深度需求；最后是授权方式，Cadence 通常提供年度订阅和永久授权等不同模式，具体价格受版本、模块组合和用户数量影响。
询价与采购注意事项
OrCAD PCB SI 作为商业 EDA 软件，价格并非公开固定，受多种因素影响：所选的授权模式（订阅制或永久授权）、是否与其他 OrCAD 模块捆绑采购、并发用户数量以及是否包含技术支持和升级服务。不同地区、不同渠道的报价可能存在差异。在询价时，建议明确自身的功能需求清单和使用规模，以便获得准确的报价方案。
对于需要进行信号完整性仿真的设计团队，OrCAD PCB SI 在易用性、集成度和成本效益之间提供了较好的平衡。在做出采购决策前，可联系正规 Cadence 代理商或厂商获取最新报价和试用许可，综合评估功能匹配度、学习成本和长期维护费用。
