CAD填充后背景遮罩怎么用？

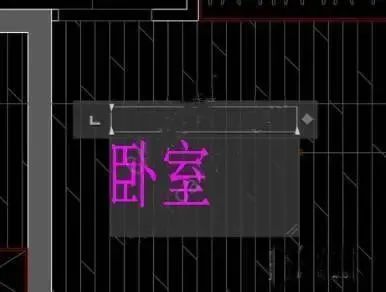

输入t回车，写上需要的文字，比如卧室；

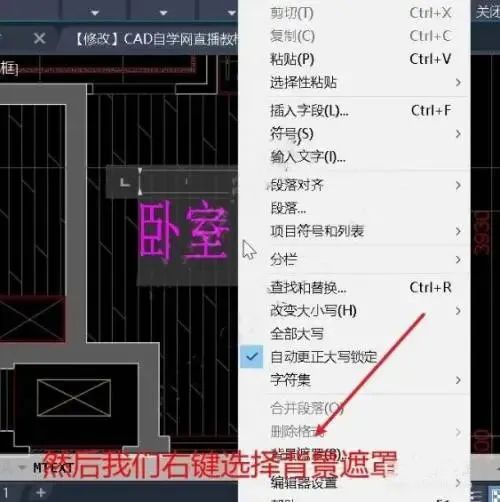

然后我们在编辑状态下右键，选择背景遮罩；

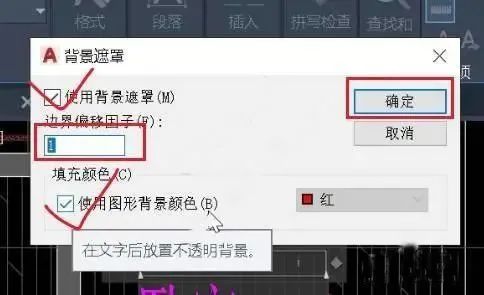

勾选使用背景遮罩，边界偏移因子改成1，勾选使用图形背景颜色，点击确定；

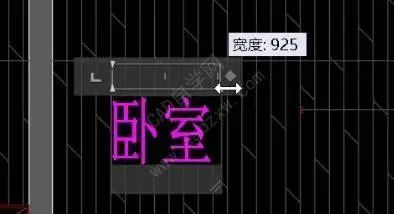

然后将文本框拖成适合大小；

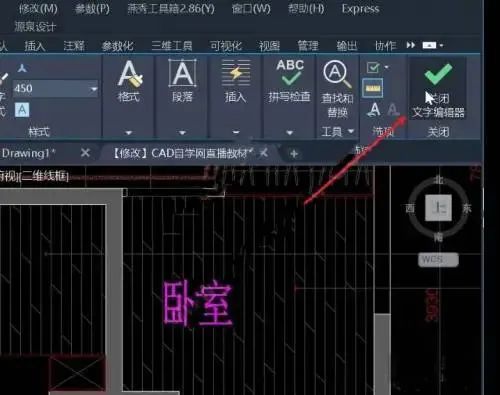

然后点击关闭；
6

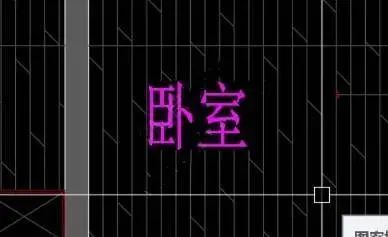

这样我们就可以做出上面的效果。
