软件简介:

能够创建、仿真、并能轻易地模拟电力系统,给电力系统仿真提供了无限可能。PSCAD包括一个完整的系统模型库,系统模型从简单的无源元件和控制功能,到电机和其他复杂的设备。

软件详细介绍:

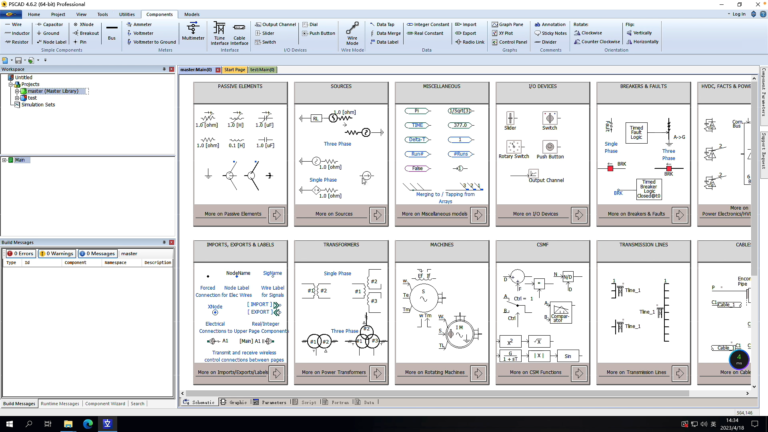

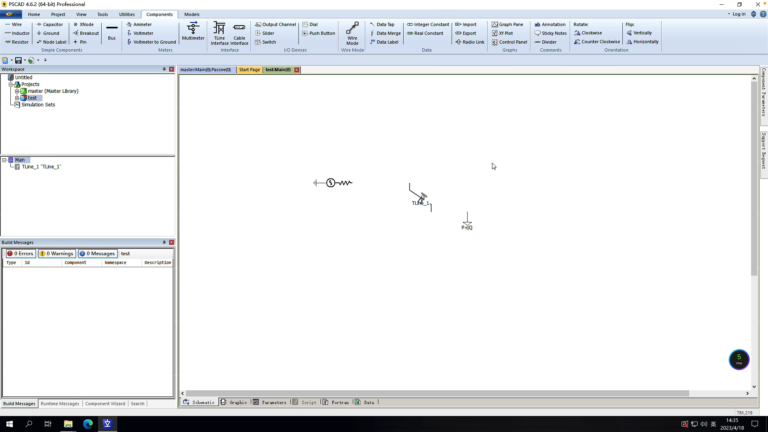

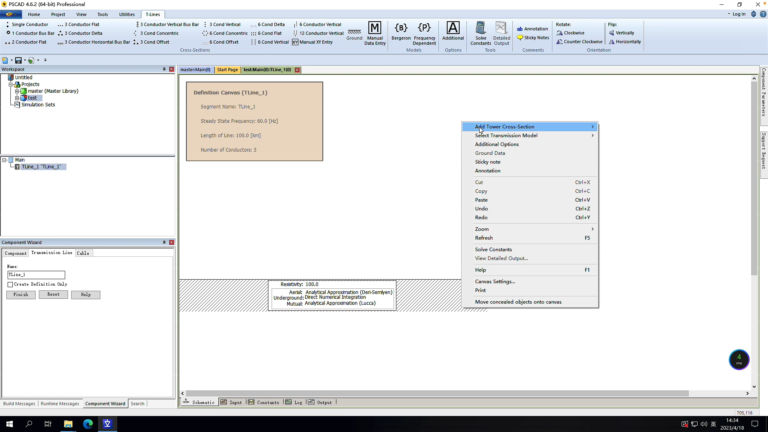

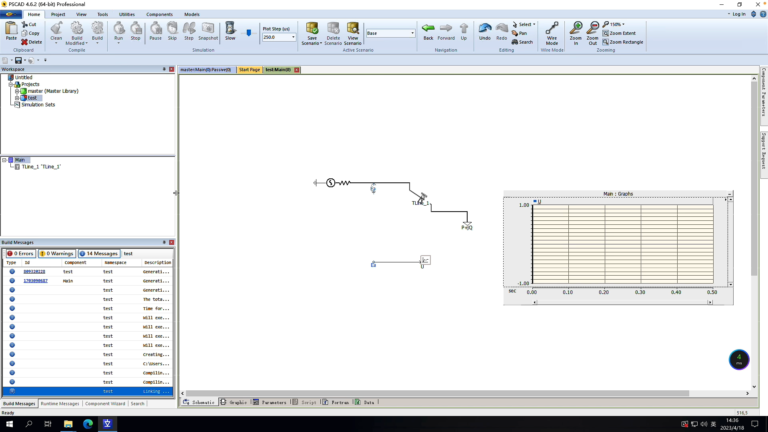

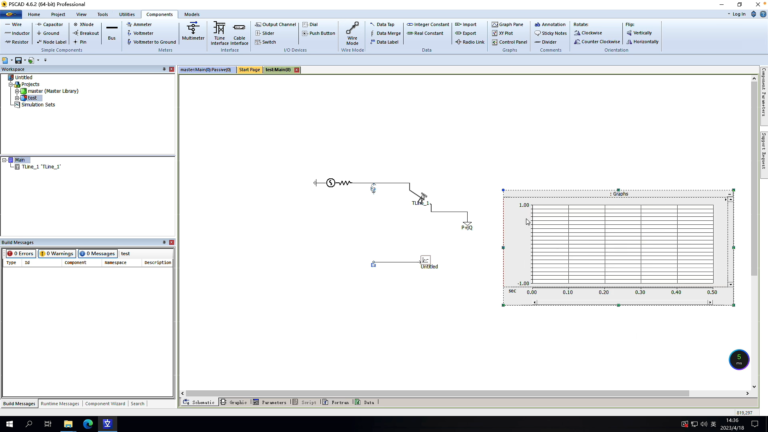

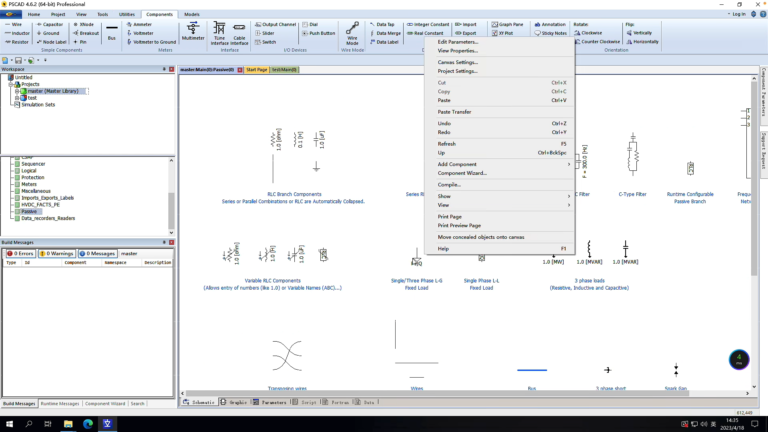

界面



具有以下主要功能:
(1) 一般的电力系统电磁暂态研究。
(2) 故障或断路器操作引起的过电压研究,雷电冲击造成的过电压研究;在电力 系统中找出由于雷击发生的过电压。这种模拟必须用非常小的时间步长来进行。(毫微秒级)。
(3) 直流输电结构和控制;研究电力系统由于SVC,高压直流接入,STATCOM,机 械驱动(事实上任何电力电子装置)所引起的谐波。这里需要详细的可控硅,GTO,IGBT,二极管等的模型以及相关的控制系统模型(模拟量的和数字量的二种类型)。
(4) 非线性控制系统研究;研究SVC HVDC和其它非线性设备之间的相互作用。 (5) FACTS元部件及其相关控制模型的建模。
(6) 同步发电机和感应电动机的扭矩效应、自励磁研究。
(7) 发电机与串补线路或电力电子设备相互作用时的次同步谐振研究。
(8) STATCOM或电压源转换器的建模,(以及它们相关控制的详细建模)。
(9) 绝缘配合研究。
(10) 静止补偿器研究。
(11) 变压器饱和研究, 如铁磁振荡和铁芯饱和不稳定性研究。
(12) 电力电子设备产生的谐波,及谐波相互影响研究;研究在谐波谐振,控制, 交互作用等引起的不稳定性;。
(13) 新型控制系统原则的开发; 调整和设计控制系统以达到最好的性能;
(14) 陡前波分析;
(15) 研究柴油机和风力发电机等新能源设备对电力网的冲击影响;
(16) 各种类型可变速装置的研究,包括双向离子变频器;
(17) 工业系统的研究,包括补偿控制,驱动,电炉,滤波器等;
(18) 对孤立负荷的供电







PSCAD®如何应用于更好地理解电力系统的一些典型示例如下:
查找由于故障或断路器操作导致的电力系统中的过电压。变压器非线性(即饱和)是一个关键因素并被表示。多个运行设施通常用于运行数百次模拟,以便在改变故障波形点,故障类型或故障位置时找到最坏情况。
查看由于雷击导致的电力系统中的过电压。该模拟将以非常小的时间步长(纳秒)进行。
使用晶闸管,GTO,IGBT,二极管等精确模型以及详细的模拟或数字控制系统,查找SVC,HVDC链路,STATCOM,机器驱动(几乎所有电力电子设备)产生的谐波。
分析电能质量相关问题,包括谐波,闪烁和共振问题。
分销网络中的应用。
针对给定的干扰,在避雷器中找到最大能量。
调整和设计控制系统以获得最佳性能。这里经常使用多个运行设施,以自动调整增益和时间常数。
当机器和多质量涡轮机系统与串联补偿线路或电力电子设备相互作用时,研究次同步谐振(SSR)效应。还可以修改控制系统以研究可能的SSR减轻方法。
STATCOM或电压源转换器的建模及其详细的控制模型。
研究SVC,HVDC和其他非线性设备之间的相互作用。
研究由谐波共振或控制相互作用引起的不稳定性。
研究柴油发动机和风力涡轮机对电网的脉冲效应。
进行绝缘协调研究。
各种类型的变速驱动器,包括循环换流器和运输和船舶驱动器。
工业系统,包括补偿控制器,驱动器,电炉,过滤器等。
供给隔离负载。
研究分布式发电(如风力或微型涡轮机)对电网的瞬态影响。
电容器开关瞬变。
输电线路不平衡对突发事件中系统性能的影响。
PSCAD®是一种多功能电力系统模拟器,因此可用于任何对全时分析领域有详细了解的情况。这包括几乎所有电力系统的设计和建模。
