PropCad 船舶螺旋桨几何建模软件

1、提高工作效率

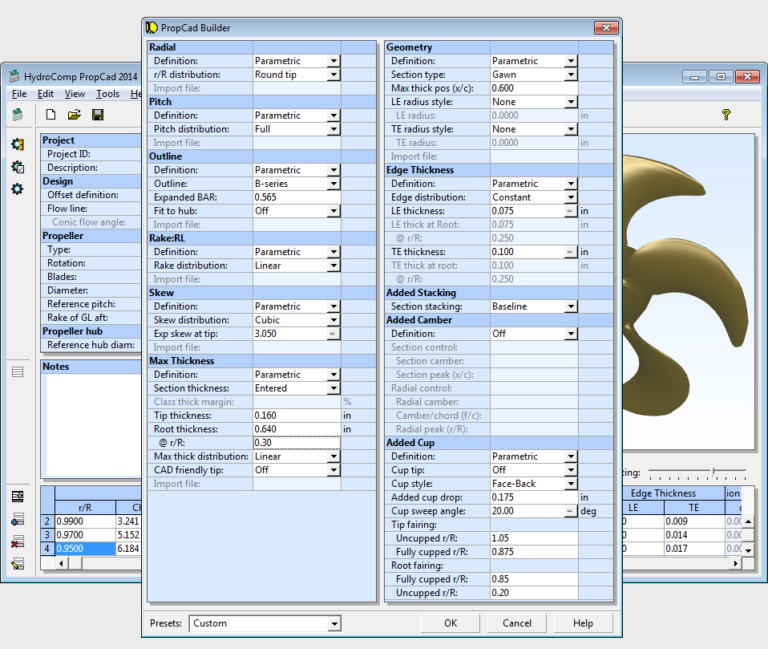

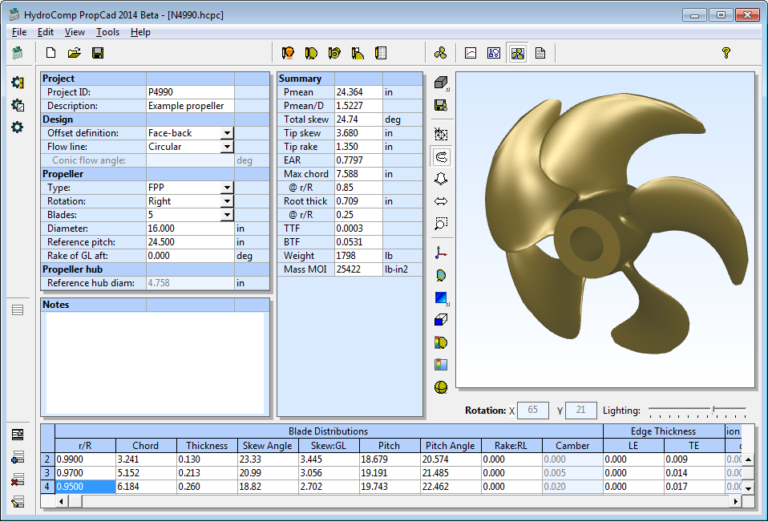

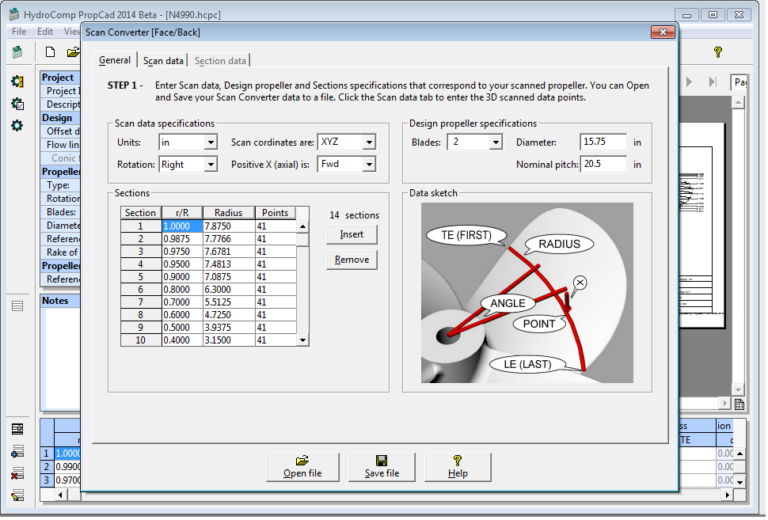

通过PropCad可快速建构螺旋桨CAD模型以及2D制图，并实现以下操作：定义一个完整的自定义螺旋桨2D几何；运用设计库建构一个“标准”螺旋桨；通过自己的模板生成设计变量；运用PropCad ScanConverter 重建一个螺旋桨浏览；从数据文件中导入数据，包括IDF或PFF等。

2、确保强度和质量

通过船级社规范，可分析设计的强度和材料。PropCad可自动操作固定间距、可控间距的叶片和喷嘴螺旋桨叶片以及高度偏斜螺旋桨和冰区航行所用的螺旋桨厚度评估，其支持的船级社规范如下：

（1）ABS – American Bearuea of Shipping

（2）BV – Bureau Veritas

（3）RINA – Registro Italiano Navale

（4）LR – Llyod’s Register (UK)

（5）KR – Korean Register

（6）CCS – Chinese Classification Society

（7）NK – Nippon Kaiji Kyokai (Japan)

（8）Baltic – Sweedish/Finish Rules

3、可利用已有的设计库设计任何类型的几何

可以指定螺旋桨参数，从设计库中选择匹配，生成一组完整的螺旋桨几何数据。

4、快速清晰进行设计交流

设计完成后，可自动准备和设计2D CAD绘图。PropCad可简便地进行CAD绘图、尺寸、标题栏及报告参数设计。绘图自动存储为Adobe PDF, Microsoft Word RTF或 AutoCAD DXF格式。另外，还可以用2D和3D部分的偏移报告补充2D CAD绘图。

5、转移数据用于操作

PropCad中的螺旋桨设计适合长久使用，例如创建FEA，CFD或者CAD/CAM模型。设计完成后，PropCad支持数据转移到CAD软件包中，其支持的软件包如下：

（1）Rhinoceros

（2）Solidworks

（3）Creo 和 Pro/Engineer

（4）Unigraphics NX

（5）SurfCAM

（6）MasterCAM

（7）DELCAM 和PowerShape
