什么是三维工厂设计
一座工厂真正投入建设之前，很多东西其实已经可以先在电脑里“搭出来”。厂房、生产线、设备、管道、桥架、电缆、道路，甚至人员和物流经过的空间，都可以通过三维模型进行规划和检查。
这就是三维工厂设计所处理的事情。
相比传统二维工厂设计主要依靠平面图、剖面图和设备布置图表达设计意图，三维工厂设计把工厂中的建筑、设备和各种工程系统放到同一个三维空间中进行设计。设计人员可以直接查看设备之间的空间关系，也可以提前发现管道碰撞、检修空间不足、设备安装困难等问题。
在石油化工、电力、制药、食品、汽车、半导体以及大型制造业等领域，三维工厂设计已经成为工程设计数字化的重要组成部分。
一、什么是三维工厂设计？
三维工厂设计，是利用三维建模和工程设计软件，对整个工厂的建筑、设备、管道、电气、仪表及相关工程设施进行空间规划、建模和协同设计的过程。
这里的“工厂”并不只是厂房本身。
一座完整的工业设施通常包含生产设备、储罐、泵、压缩机、换热器等工艺设备，也包含连接这些设备的工艺管道、电缆桥架、通风系统、给排水系统以及钢结构、建筑结构等。三维工厂设计需要把这些对象按照真实的尺寸、位置和空间关系组织起来。
例如，在一条生产线上，一台设备放在哪里，并不只是一个坐标问题，还要考虑设备之间的连接距离、物料输送方向、管道走向、操作人员的通行空间，以及设备后期维修和更换是否方便。
因此，三维工厂设计的核心价值之一，就是把原本分散在不同图纸中的工程信息放到一个统一的三维空间中进行协调。
二、三维工厂设计主要设计什么？
从设计对象来看，三维工厂设计涉及的内容比较多，通常可以分成几个主要部分。
1. 厂房与建筑结构
首先是工厂本身的空间环境，包括厂房、楼层、墙体、地面、平台、钢结构以及相关建筑设施。
这些内容构成了整个工厂的空间边界，也是后续设备布置和工程系统设计的基础。对于大型工业项目，还需要考虑不同装置区、建筑物和道路之间的位置关系。
2. 工艺设备
设备是三维工厂模型中的重要组成部分，包括反应器、塔器、换热器、储罐、泵、压缩机以及各种生产设备等。
设备模型通常会带有尺寸、标高、编号等工程信息。设计人员可以根据工艺流程和设备参数确定设备位置，再结合管道、电气和检修要求不断调整空间布局。
3. 管道系统
设备确定之后，管道设计往往会占据大量工作量。不同设备之间需要通过管道完成物料、蒸汽、水、气体等介质的输送。
三维管道设计不仅要确定管道从哪里经过，还需要考虑管径、标高、阀门、弯头、支吊架以及与其他设施之间的空间关系。完成三维布置后，还可以进一步生成轴测图、材料统计等工程成果。
4. 电气与仪表
工厂中的电缆桥架、仪表设备、控制柜等也需要占用实际空间。三维设计可以将这些系统与设备、管道放在同一个模型中协调，检查不同专业之间是否存在空间冲突。
5. 道路、平台与辅助设施
大型工厂还涉及厂区道路、操作平台、楼梯、吊装空间以及消防等辅助设施。这些对象虽然不一定直接参与生产，但会影响人员通行、设备运输、安装和后期维护。
三、为什么要做三维工厂设计？
三维工厂设计最直观的变化，是设计人员可以提前看到工厂建成后的空间状态。
传统二维图纸需要通过平面图、立面图和剖面图综合判断空间关系，而三维模型可以直接呈现设备、管道和建筑之间的相对位置。例如，一条管道从设备顶部经过，在二维图纸中需要结合不同视图判断其高度和走向，在三维环境中则可以直接查看。
更重要的是，很多工程问题可以在施工之前被发现。
比如两条管道发生碰撞，阀门安装后无法操作，设备周围没有足够的检修空间，运输路线无法通过大型设备等。若这些问题等到现场施工阶段才发现，往往意味着返工。三维设计可以把其中一部分问题提前暴露在设计阶段。
对于大型工程项目而言，不同专业之间的协同也是三维工厂设计的重要作用。工艺、设备、管道、电气、仪表、结构等专业都在使用同一个工厂空间进行设计，能够减少专业之间由于信息不同步产生的冲突。
四、三维工厂设计的一般流程
不同类型工厂的设计流程有所区别，但从整体来看，通常会经历从工艺规划到三维建模，再到检查和工程出图的过程。
首先是工艺和总体布置。根据工艺流程、设备清单和厂区条件确定生产区域、装置区以及主要设备的位置。
随后进入设备和结构建模。设计人员按照设备尺寸、标高和工程参数建立三维模型，并逐步形成厂房、平台、钢结构等空间环境。
接下来是管道、电气、仪表等专业的三维设计。各专业按照工程要求在统一空间中完成布置，同时不断协调设备之间的连接关系。
模型完成后，还需要进行空间检查。常见检查内容包括管道与设备碰撞、管道与钢结构碰撞、检修空间、操作空间以及运输和安装条件等。
最后根据三维模型生成相应的工程图纸和材料数据，包括平面布置图、管道轴测图、设备布置图、材料清单等，并进一步用于施工和工程管理。
五、三维工厂设计与普通三维建模有什么区别？
两者都使用三维模型，但应用目的并不完全相同。
普通三维建模更多关注物体本身的几何形状。例如把一台设备建成一个三维模型，重点可能是外形尺寸、结构和视觉表现。
三维工厂设计关注的范围更大。一个设备模型除了几何形状，还可能关联设备编号、规格、材料、连接点等工程信息；一条管道也不仅是一根三维线条，还包含管径、介质、材质、阀门以及连接设备等信息。
同时，工厂设计并不是孤立地设计一个个模型，而是要处理整个工厂中数以万计的对象之间的空间和工程关系。
所以，从本质上看，三维工厂设计更接近一种面向工程建设的数字化设计方式，三维模型只是其中非常重要的载体。

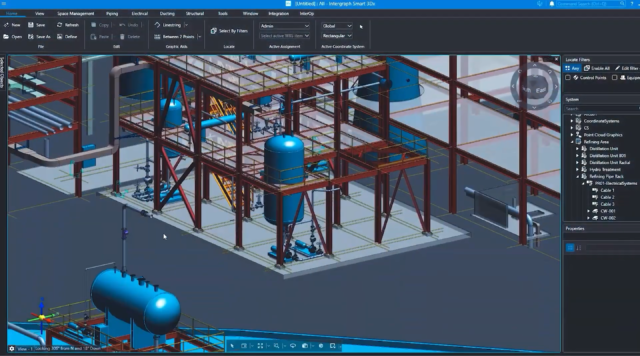

六、三维工厂设计软件通常包含哪些能力？
围绕三维工厂设计形成的软件产品，通常会覆盖设备布置、管道设计、钢结构设计、建筑设计以及工程协同等多个环节。
有些软件以工艺流程和工厂工程设计为核心，适合大型流程工业项目；有些软件重点解决三维管道和设备布置；还有一些产品与CAD、BIM、PLM或工程项目管理系统结合，用于连接设计、工程建设和后续运维阶段。
在实际项目中，一套完整的数字化工厂设计环境往往并不只有一个软件。不同专业可能使用不同工具，再通过统一的数据标准、模型格式或项目平台进行协同。
七、三维工厂设计正在从“建模”走向“数字化工程”
随着工厂规模越来越大，三维工厂设计承担的角色也在发生变化。
早期三维设计更多解决的是“把工厂画出来”，后来逐渐扩展到碰撞检查、工程出图和材料统计，再进一步与工程项目管理、施工、设备运维等环节连接。
现在的大型工程项目中，一个完整的三维工厂模型可以承载大量工程信息。设计阶段形成的设备、管道和结构数据，在施工阶段可以继续用于工程协调，在项目交付后也有机会成为工厂数字化运维的数据基础。
这也使三维工厂设计从单纯的三维绘图工具，逐渐成为工业设施数字化建设中的一个重要环节。
结语
三维工厂设计的核心，可以概括为一句话：在工厂真正建起来之前，先在数字空间里把它完整地设计和协调出来。
从厂房和设备，到管道、钢结构、电气和仪表，再到检修、运输和施工条件，三维模型把原本分散的工程对象放到了同一个空间中。对于大型工业项目来说，这种设计方式已经不只是展示工厂长什么样，更重要的是承载工厂如何建设、如何连接以及各专业如何协同的信息。
目前，三维工厂设计已经广泛涉及流程工业、能源、电力、化工、制药以及大型制造业等工程领域，也形成了较为完整的软件产品体系。
