做结构仿真的工程师都清楚，装配体建模里最耗费时间的，从来不是划分基础网格，而是零部件之间各类连接关系的搭建。一台整车模型有成千上百个焊点、螺栓，航空装备遍布紧固件，家电、重工产品大量使用焊缝与结构胶。如果依靠传统方式逐个创建连接单元，不仅重复工作量巨大，一旦几何、网格发生修改，几乎需要全部重新制作，迭代效率极低。
HyperMesh 中的 Connector （连接器）功能，正是针对装配连接建模痛点打造的核心工具，也是各个行业的 CAE 工程师日常建模的必备功能。

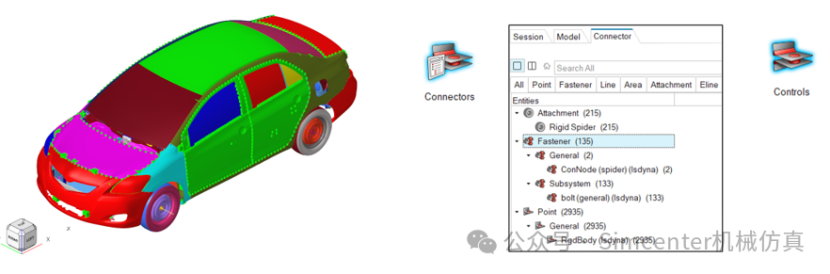

整车模型中的Connector
HyperMesh Connector
很多刚接触 HyperMesh 的工程师会产生一个误区，把 Connector 和常规有限元单元混为一谈。实际上 Connector 本身不属于求解可识别的 FE 单元，它是一套独立存储连接逻辑信息的载体，简单理解就是一个记录 “哪里需要连接、连接哪些部件、采用哪种连接形式” 的信息容器。它将连接的几何位置、关联组件、建模规则与最终生成的计算单元分离开，形成 “先定义连接逻辑，后生成求解单元” 的工作模式，这也是它相比传统连接建模最大的优势。
适配全场景的连接器类型
软件内置了适配工程绝大多数连接场景的连接器类型，覆盖实体产品所有主流装配形式。
Point点焊连接器Point 点焊连接器是钣金件仿真最常用的类型，用来模拟车身电阻点焊、各类铆钉、卡扣点连接。支持通过 CAD 点位、网格节点批量生成，适配碰撞、NVH、疲劳等多种工况仿真。
Fastener紧固件连接器Fastener 紧固件连接器专门处理紧固件连接，内置多种建模模板，可实现刚性简化建模、带梁单元柔性螺栓，同时支持批量设置螺栓预紧力，发动机箱体、车架连接、航空紧固件都依靠这类连接器完成建模。

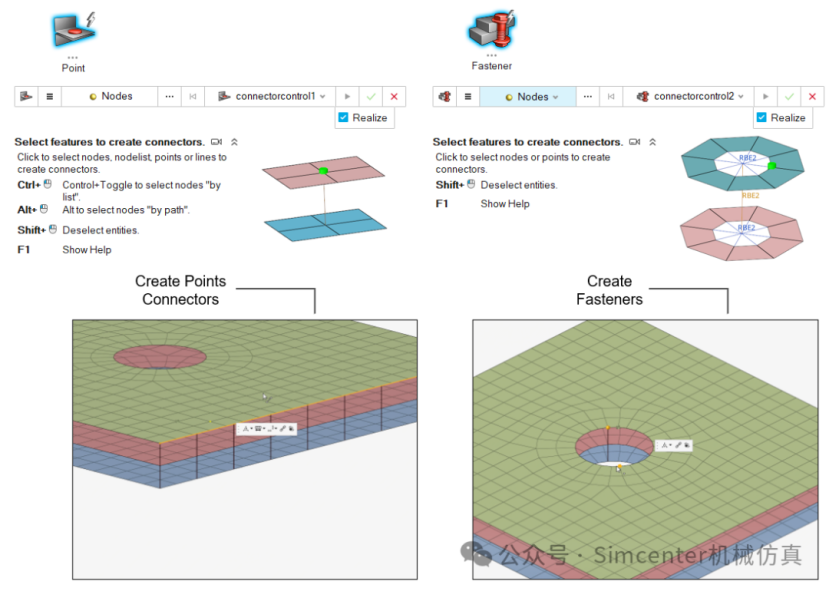

Point与Fastener连接器
Line缝焊连接器Line 缝焊连接器对应连续焊缝、折边胶条、激光焊这类长条状连接，既可以分段生成一维焊缝单元，也能直接创建六面体胶粘单元，还原胶层真实力学性能。
Area面连接连接器Area 面连接连接器多用于大面积结构胶粘接，比如汽车挡风玻璃、顶盖粘接，能够自动匹配两侧壳网格，生成完整的胶层实体单元，仿真精度更高。
Line与Area连接器
其他专用连接器除此之外还有 Apply Mass 附加质量连接器，用于给模型分配未建模零部件的配重，平衡模态、碰撞仿真的整体质量；Attachment 子系统连接器则面向大型分块装配模型，实现车身、座椅、底盘等子系统解耦管理，子系统可单独仿真，整车装配时一键同步全部跨部件连接关系。
全流程的功能设计
Connector 整套功能围绕连接的创建、管理、生成、迭代全流程设计，操作逻辑贴合工程师的建模习惯。
批量自动化创建能力批量自动化创建是它最实用的能力，软件自带 Auto Fastener、Auto Line、Auto Area 等自动识别工具，导入完整 CAD 装配模型后，可自动识别配对圆孔、连续边线、贴合曲面，一键批量生成成百上千个连接器，不用工程师手动逐个标记点位，整车焊点建模效率能提升数倍。同时支持 FE Absorb 逆向提取功能，如果接手旧项目、他人完成的模型，可直接从已经建好的 CWELD、RBE、CBAR 等连接单元中反向提取Connector 信息，统一标准化整理模型，避免新旧模型建模标准不统一的问题。

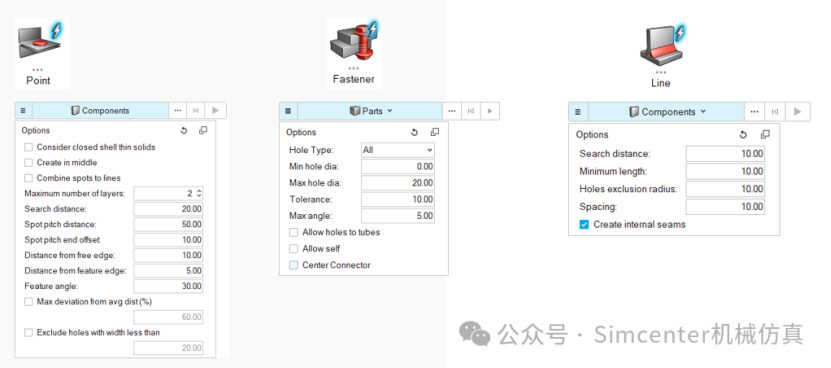

Auto Fastener、Auto Line与Auto Area
Connector浏览器全局管理配套的 Connector 浏览器是全局管理所有连接的核心面板。模型中全部连接器会按照点焊、螺栓、焊缝、粘胶分类展示，清晰区分已经生成计算单元和仅存在逻辑信息的连接，同时自动标记建模失败、重复冗余的连接，方便快速排查模型质量问题。工程师可以在这里完成批量编辑操作，统一修改某一类连接器的搜索容差、关联组件，批量删除、复制、合并重复连接，还能通过 ID、部件、连接类型快速检索目标连接器，让大型装配模型的连接管理不再杂乱无章。
连接器的批量创建与管理
Connector Control统一规范生成规则Connector Control 管理器则负责统一规范所有连接的生成规则，工程师可以提前预设各类连接器对应的求解器单元类型、网格投影适配规则、材料与属性自动绑定方案，把企业内部标准化的建模流程封装进去。同一套连接器逻辑，只需要切换预设好的控制模板，就能适配 OptiStruct、Nastran、LS-DYNA、Abaqus 等几乎所有主流求解器，不用针对不同求解器重复搭建连接关系，大幅减少多工况、多求解器联合仿真的重复劳动。
连接器的控制管理
支撑设计迭代的核心操作Realize（实现）与Unrealize（取消实现），是支撑设计迭代的核心操作，也是 Connector 工作流的关键环节。Realize 操作会依据之前设定好的控制规则，将全部连接器逻辑信息转化为求解器能够识别的有限元单元，软件会自动创建专属Component（组件）存放生成的连接单元，同步绑定预设的材料、截面属性。Unrealize 操作则刚好相反，它会删除所有生成好的 FE 计算单元，但完整保留 Connector 存储的点位、关联部件、连接类型等全部逻辑信息。

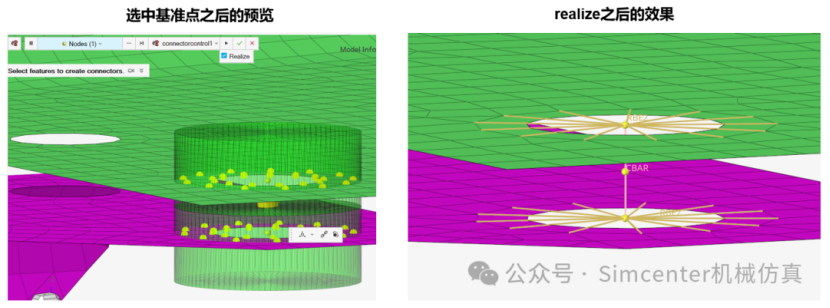

Realize前后效果对比在产品研发迭代过程中，设计师经常会调整钣金结构、修改网格尺寸，传统建模方式下，网格改动后所有连接单元都会失效，需要全部重建。使用 Connector 工作流只需要执行一次 Unrealize，修改几何或网格完成后，重新运行 Realize 即可自动生成全新的连接单元，所有前期设置的连接规则、点位信息全部保留，不用重复劳动，完美适配产品多轮设计迭代流程。
完善的数据互通与扩展能力
同时 Connector 具备完善的数据互通接口，支持 MCF、xMCF 标准化连接文件导入导出，实现 CAD 软件与 HyperMesh 之间连接信息无损传递。设计师在 CATIA、UG 等三维软件中标注的焊点、螺栓点位，可直接导出标准文件导入 HyperMesh，自动批量生成对应连接器，打通设计到仿真的数据链路，避免人工转换点位产生误差，保证 CAD 与 CAE 模型装配关系完全一致。软件还开放了 TCL 二次开发接口，工程师可以编写自动化脚本，自定义连接器批量创建、质量校验、数据导出流程，贴合企业自身标准化建模需求，搭建自动化仿真前处理流水线。
多行业适配性
对于不同行业的仿真工作，Connector 都能匹配对应的建模需求。汽车行业整车白车身数千个点焊、底盘螺栓、车身结构胶，依靠 Connector 自动化批量建模，是整车碰撞、NVH 仿真的基础；航空航天行业大型装配体海量紧固件、复合材料粘接面，借助 Attachment 子系统连接器实现分块模型协同建模，兼顾建模效率与仿真精度；通用机械、重工装备的箱体螺栓、焊接机架，家电行业塑料件粘接、卡扣连接，都能通过对应类型的连接器快速完成建模。
使用注意事项
日常使用过程中，也有几点基础注意事项可以避免大部分建模报错。
–首先要明确 Connector 仅为逻辑载体，无法直接提交求解计算，完成所有连接器设置后，必须执行 Realize 生成有限元单元；
–其次多层钣金堆叠的连接，创建连接器时需要准确设置连接层数，否则生成单元时会出现匹配失败；
–另外 RBE2 刚性单元会引入局部附加刚度，对局部应力、疲劳精度要求高的仿真场景，可在 Control 管理器中切换为 RBE3 插值、柔性梁单元建模方案。
总结
整体来看，Connector 功能解决了装配体仿真前处理最核心的效率痛点，把过去重复、繁琐、难以迭代的连接建模工作标准化、自动化。它将连接逻辑与计算单元分离的底层设计，适配产品研发多轮迭代的工作节奏，同时兼容全行业、全求解器的仿真需求，是 HyperMesh 区别于其他前处理软件极具竞争力的功能。对于长期做装配结构仿真的工程师，熟练掌握 Connector 整套工作流程，能够大幅缩减前处理工时，减少重复机械操作，把更多精力放在模型精度、仿真工况优化等核心工作上。
