Fusion 360 Nesting & Fabrication Extension：面向钣金与板材加工的智能套料解决方案
在钣金加工、木工制造和复合材料切割等行业中，将零件高效排布在原材料板材上（即”套料”或”排样”）直接影响材料成本和生产效率。传统人工套料不仅耗时，且难以在多方案之间做出数据驱动的决策。Autodesk 推出的 Fusion 360 Nesting & Fabrication Extension（套料与制造扩展）正是为解决这一痛点而设计——它基于 Fusion 360 云端 CAD/CAM 平台，将套料过程自动化、参数化，并与后续 CNC 加工路径无缝衔接。
自动套料的核心机制

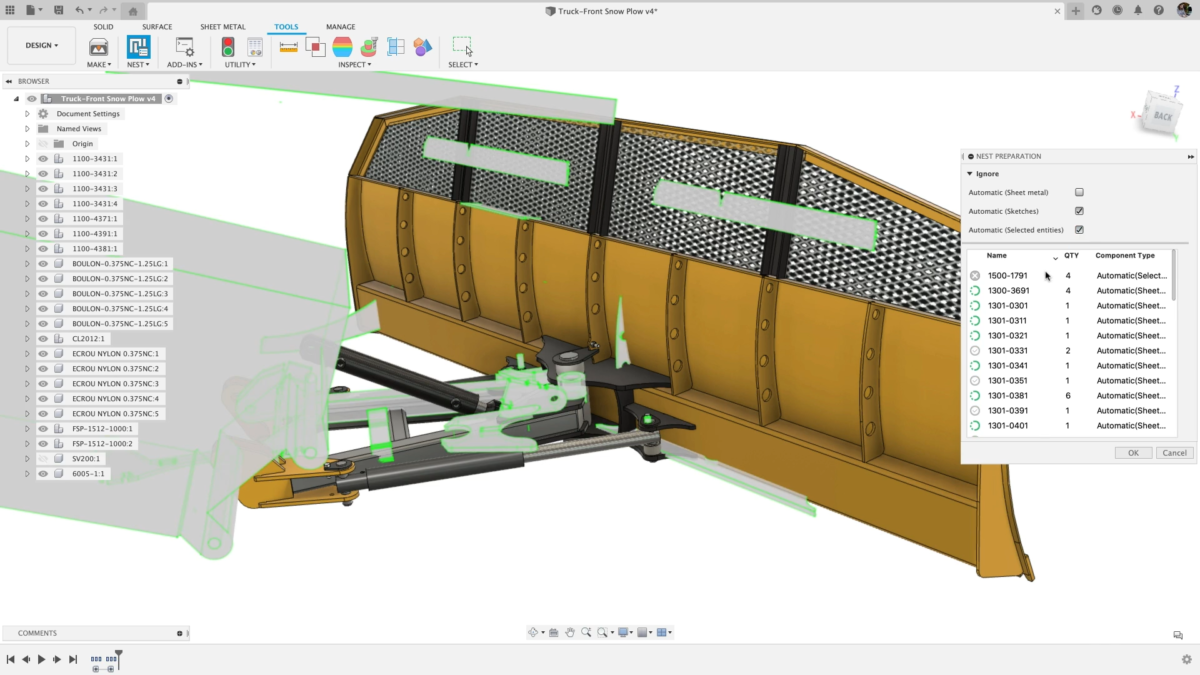

该扩展在 Fusion 360 的 Manufacture 工作空间中运行，能够自动识别装配体中不同材质和厚度的零件，将其按材料类型分组，并在一张或多张板材上生成优化的排样方案。与 Fusion 360 自带的 Arrange 命令相比，Nesting & Fabrication Extension 支持多板材、多材料的复合套料，计算更为深入，能够在保证加工可行性的前提下最大化板材利用率。
用户可以将来自不同 CAD 系统的零件导入 Fusion 360，直接在套料环境中统一处理。扩展支持自定义工艺材料库，可预先维护不同规格板材的尺寸、成本和余料价值。套料引擎会自动考虑零件间距、允许旋转角度、纹理方向等约束，生成可直接用于 CNC 切割的排样结果。
多方案对比驱动的成本控制
套料的最终目标是降低成本，而成本控制的前提是能够量化比较不同方案。Nesting & Fabrication Extension 允许在同一文档中创建多个”套料研究”，每个研究可以搭配不同的板材规格、数量和套料策略。通过内置的 Compare 对比对话框，用户能够并排查看各方案的材料用量、预估成本和余料情况，基于数据而非直觉做出最优决策。
具体来说，成本对比涉及三个关键变量：其一，材料成本可直接关联到工艺材料库中的每种板材规格，扩展会自动计入余料价值；其二，板材尺寸——同一批零件可能使用小尺寸板材搭配更多张数，也可能使用大尺寸板材但更少张数，扩展能够判断哪种组合总成本更低；其三，生产数量——批量大小对材料利用率影响显著，创建不同数量的套料研究可以找到最佳的排产批量。此外，还可以将多个外部文档的零件并入同一套料任务，进一步提升规模效应。
编程效率的自动化提升
在传统 CNC 加工流程中，套料完成后的编程环节同样耗费大量时间。Fusion 360 Nesting & Fabrication Extension 通过内置的自动化和智能关联，将编程工作量压缩到最低。
首先是材料与厚度的自动识别。面对包含多种材质和厚度的装配体，扩展会自动分离零件并按类别分组，无需人工逐一分类。其次是加工设置的自动创建。在 Fusion 360 的 Manufacture 环境中，创建 Setup 是生成刀路的第一步——需要定义毛坯材料、坐标系和加工模型。套料扩展利用从排样过程中获取的信息，自动为每张板材生成对应的 Setup，省去了手动配置的环节。
刀路模板是该扩展的另一项效率工具。Fusion 360 允许将重复性刀路操作存储为模板，在同类零件上反复调用。模板存储在云端 Hub 中，团队内所有成员均可共享使用，不仅节省编程时间，还能保证加工一致性。
设计变更的关联响应
在产品开发周期中，设计变更几乎是必然的。Nesting & Fabrication Extension 具有完全的关联特性——当 Design 工作空间中的零件几何发生变化，套料研究会自动标记为”过期”状态，用户只需执行一次重新生成即可同步最新设计。同样，在制造阶段调整板材尺寸、允许旋转角度、零件间距等参数后，套料方案也会即时更新。这种双向关联避免了因版本不同步导致的返工和材料浪费。
实际应用：从 25% 到 5% 的废料率改善
位于底特律的 GANAS MFG 是一家专注于定制家具和建筑装饰的小型制造企业，业务涵盖木工和金属加工。该公司采用 Fusion 360 配合 Nesting & Fabrication Extension 后，板材预期废料率从此前的约 25% 大幅下降至仅 5%。通过 CNC 路由器直接接收由扩展自动生成的 G 代码，团队不再需要手工绘制排样图和手工锯切每一张板材。
GANAS 创始人 Richard Ganas 表示，在引入该扩展之前，团队使用另一款软件进行套料和切割清单编制，人工操作带来的误差时有发生——输入错一个数字可能导致 200 张板材出现 1/16 英寸偏差。切换到 Fusion 360 后，套料的准确性达到 100%，彻底消除了此类人为错误。生产效率方面，原本需要一个月工期的项目缩短至两周完成，团队得以将更多精力投入到产品的精加工和装配环节。
获取方式与选型注意事项
Fusion 360 Nesting & Fabrication Extension 是 Fusion 360 平台的付费扩展功能，需在基础订阅之上另行购买。Autodesk Fusion 360 采用年度订阅模式，商业用户按席位付费，单个许可可在最多三台设备上安装，但同一时间仅限一名用户登录使用。符合条件的初创企业可申请优惠价格，教育用途另有免费许可。
对于正在评估该扩展的制造企业，建议关注以下几点：首先，梳理当前生产线上涉及套料的零件类型和材料种类，确认扩展的自动分组和自动设置能力能否覆盖主要业务场景。其次，考察团队是否已在 Fusion 360 生态内完成设计到制造的闭环——如果设计和 CAM 均在同一平台，扩展的关联更新优势才能充分发挥。第三，利用试用期创建典型工件的套料研究，实际验证材料利用率的改善幅度和编程时间的缩减效果。由于授权价格受版本、用户数量和附加模块影响，建议直接联系 Autodesk 授权经销商或通过软服之家平台咨询，获取适合企业规模和使用场景的最新报价与授权方案。
