NestLib

NestLib 适用于需要在较大板材上拟合复杂 2D 形状的任何应用程序。一些例子是金属切割应用的零件嵌套，如激光、火焰、等离子和水射流切割，包装材料、织物（皮革和纺织品）木材、玻璃的嵌套。

是的。NestLib 可以处理零件和板材的复杂形状。板材不必是矩形的。钣金形状可以像零件形状一样复杂。NestLib可以嵌套包含切口（孔）的部件，也可以嵌套在包含孔的板材上。

NestLib 使用其强大且定义明确的 C 语言 API 函数进行集成。这些 API 有助于应用程序将数据输入到 NestLib 并从 NestLib 查询嵌套结果。根据我们过去的经验，在 Windows 平台上，基本的集成工作可以在不到一周的时间内完成。 如果需要，HCL 可以通过委派工程师在客户现场提供 5 个工作日的集成和培训服务。

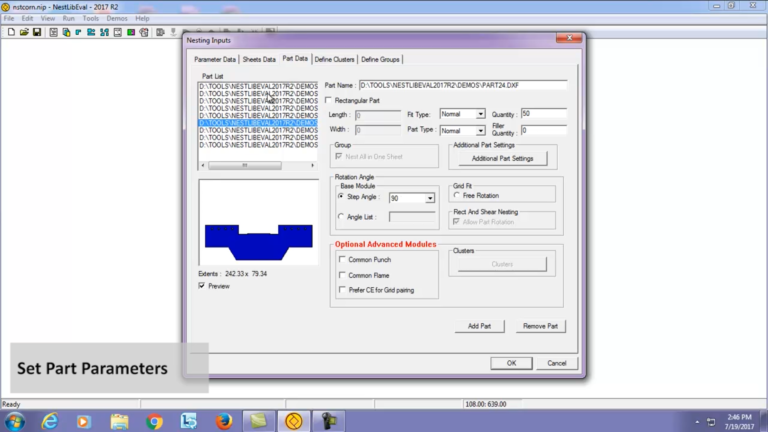

套料顺序包括： a） 零件清单 – 具有相应的数量和属性（例如旋转度数） b） 板材清单 – 具有相应的数量和属性（例如套环/修边宽度） c） 作业参数（例如刀具直径）

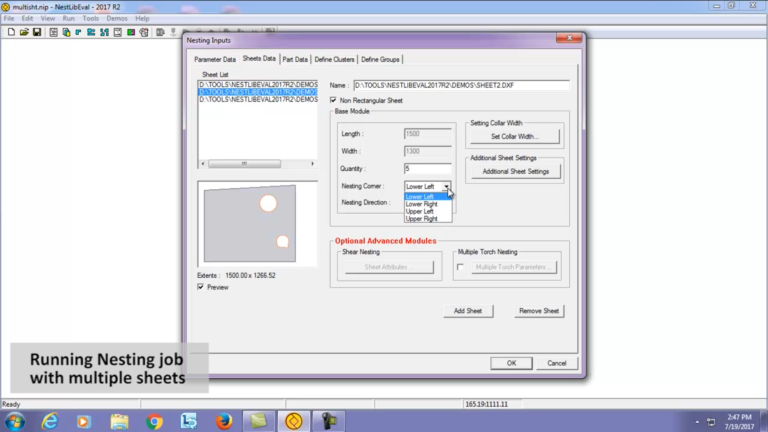

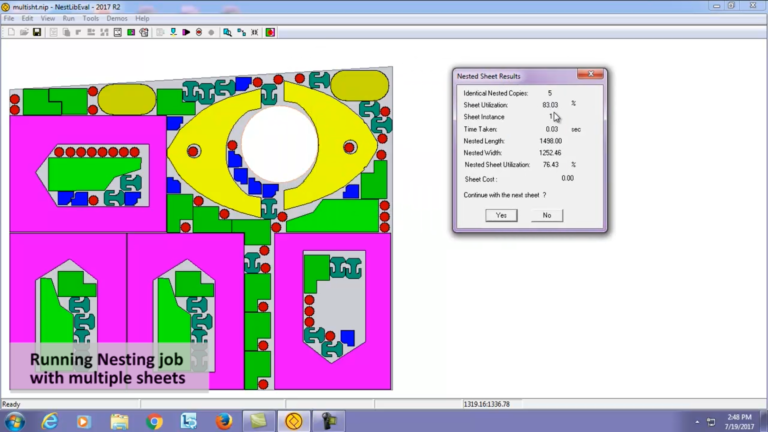

是的。您可以按顺序输入多个工作表。您可以按顺序拥有不同形状的不同图纸类型。每个图纸类型可以有多个数量。NestLib 将按照它们输入的顺序嵌套表格。

是的，可以在已经嵌套的图纸上嵌套零件（手动或使用 NestLib）。使用的方法 （增量嵌套） 是在输入图纸的几何图形时，将已嵌套的区域指定为图纸上的孔。

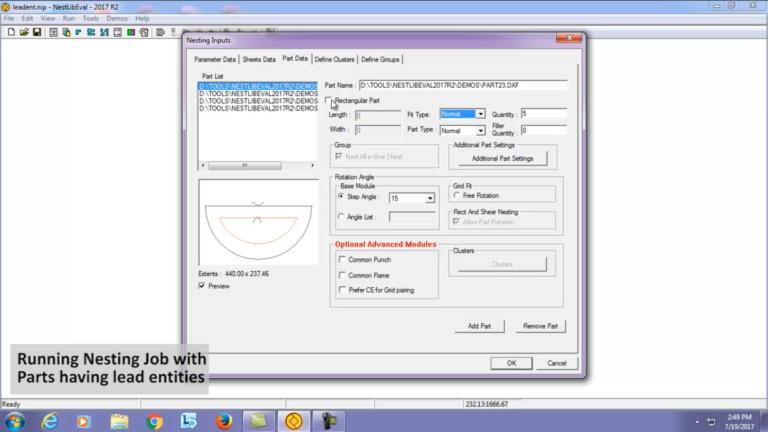

NestLib 允许用户指定导入和引出几何体以及零件的几何体。可以指定任意数量的导入和导出。NestLib 还具有为嵌套部分的不同角度方向提供不同引入物的功能。

是的。您可以为每个特定零件类型提供刀具直径。NestLib 将以保持适当的零件到零件距离的方式嵌套零件。

是的。对于每个部分，用户可以指定是否允许镜像。如果允许镜像，则如果零件的其它方向都无法安装在图纸上，则 NestLib 将尝试嵌套零件的镜像副本。

不。NestLib 不会提供最佳的嵌套结果。NestLib 的基本模块试图在合理的时间内给出一个非常好的结果。但是，NestLib 具有各种升级的模块，这些模块肯定可以优化默认嵌套的结果。

影响套料速度的因素包括： 零件和板材形状的复杂程度。 零件的旋转角度（角度越小，嵌套所需的时间越长） 分辨率（分辨率越精细，花费的时间越长）

NestLib 不支持任何文件格式。您可以使用 NestLib API 输入零件或钣金几何图形。只要应用程序可以读取文件并调用 API，您就可以将 NestLib 与任何文件格式集成。例如，对于 NestLib 评估版，读取 DXF 文件。这是因为 HCL 在评估版本中实现了 DXF 读取器，该读取器读取 DXF 文件并调用 NestLib 几何输入 API。

是的。NestLib 的“网格拟合”升级可用于生成嵌套零件的均匀网格状排列。这确保了在相当多的嵌套顺序中减少 NC 代码的生成并提高板材利用率。

是的。在从板材冲压零件时，以使相邻零件的冲芯轮廓重叠的方式嵌套相邻零件可能很有用，以减少板材浪费并提高冲芯利用率。

标准对象代码版本是 Windows 平台 （Windows 10） 上的 32 位静态库和 DLL。标准开发环境是 Windows 10 上的 Visual Studio 2012 编译器。但是，用户可以使用 32 位 DLL 与 Windows 平台上的任何其他编译器集成。
