VeloceRF 在 Ansys Helic 产品线中的定位
VeloceRF 是 Ansys Helic 电磁串扰分析平台中的核心组件之一，专注于射频与高速芯片设计中电感器件的自动编译与建模。Helic 平台本身面向高速 SoC 和模拟/射频芯片的电磁串扰问题，而 VeloceRF 则专门解决其中无源器件——螺旋电感、变压器、平衡-不平衡变换器（Balun）以及传输线——的设计与综合需求。该工具让模拟/射频和高频 IC 设计工程师能够以自动化的方式生成电感器件，并在设计流程中完成电磁耦合与寄生的抽取和建模。
在 Ansys 的电磁仿真产品矩阵中，VeloceRF 与 RaptorX（超大规模 Pre-LVS 电磁建模）、Exalto（Post-LVS 模块化电磁建模）和 Pharos（SoC 级电磁串扰风险识别）共同构成了从器件级到系统级的完整分析链路。VeloceRF 处于这一链路的前端，承担着电感器件的物理综合任务。
支持的器件类型与自动综合能力

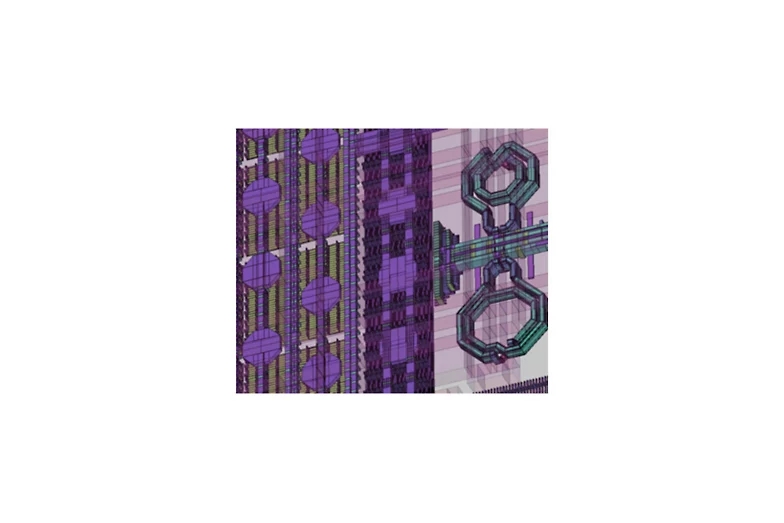

VeloceRF 覆盖了射频和毫米波芯片设计中最常见的几类无源器件。对于螺旋电感，工具能够根据设计参数自动生成符合工艺规则的版图，同时输出对应的电磁模型。变压器和 Balun 的综合则涉及更复杂的耦合结构，VeloceRF 可在单一流程中完成从参数输入到版图生成的全过程。传输线的自动编译同样包含其中，为高速信号路径提供可控的电磁特性。
在台积电先进制程的参考设计流程中，VeloceRF 的能力得到了更具体的展现。针对 N4PRF（4 纳米射频 FinFET）工艺节点，VeloceRF 为多层螺旋电感、Balun/变压器和传输线等电磁器件提供全自动芯片布局综合。这意味着设计者无需手动绘制复杂电感结构，而是通过参数化方式快速生成并迭代，显著缩短了射频前端关键器件的设计周期。
在先进制程射频设计流程中的集成
VeloceRF 并非独立运行的工具，而是深度嵌入到主流 EDA 设计流程中。在面向台积电 N6RF+ 制程节点的射频设计迁移方案中，VeloceRF 与 Synopsys 定制化设计系列（Custom Compiler 版图环境、ASO.ai 设计迁移、PrimeSim 电路仿真器）以及 Keysight RFPro 电磁仿真平台协同工作。射频电路设计人员可以利用 VeloceRF 合成电感器，在 Custom Compiler 中查看重新创建的器件版图，然后对复杂的无线芯片执行交互式电磁分析。
同样，在 N4PRF 工艺的参考流程中，VeloceRF 与 Ansys Totem（热感知签核电迁移验证与电源完整性分析）、RaptorX 和 Exalto（电磁建模）配合，为低噪声放大器（LNA）和 LC 调频压控振荡器（LC VCO）等关键射频组件提供从器件合成到签核验证的完整支持。该流程还集成了电感器下电路（CUI）结构的版图后提取功能，确保在先进制程的复杂版图依赖效应下仍能获得准确的仿真结果。
高频芯片设计中的实际价值
随着 5G 无线通信、WiFi-7 系统级芯片和毫米波应用的快速发展，射频电路的工作频率不断攀升，无源器件的电磁特性对整体性能的影响愈发显著。传统的手动设计和迭代方式在面对数百个耦合信号端口的现代模拟设计时效率低下，且难以保证签核精度。VeloceRF 的自动化综合能力直接回应了这一痛点：通过参数化生成和电磁模型同步输出，设计者可以在开发周期早期发现版图依赖效应，避免后期反复修改。
在实际应用中，Helic 平台已被多家业内顶尖半导体公司用于分析 5G 无线通信、高速网络芯片、高速 CPU、物联网和自动驾驶等领域的电磁串扰问题。VeloceRF 作为平台中的电感器件综合工具，在这些场景中承担着将设计参数转化为物理版图的关键环节。无论是面向先进制程的射频前端模块，还是高速 SerDes 接口中的时钟电路，电感器和变压器的精确建模都直接影响芯片的功耗、性能和面积表现。
采购与选型考量
VeloceRF 作为 Ansys Helic 产品系列的组成部分，其授权方式通常与 Helic 平台的整体许可方案关联。企业在评估此类 EDA 工具时，需要关注几个关键维度：首先是目标工艺节点的支持范围，不同制程对电磁建模精度的要求差异较大；其次是与其他 EDA 工具的集成兼容性，包括与版图编辑器、电路仿真器和物理验证工具的协同能力；此外，电感器下电路结构的处理能力、多层金属堆叠的支持程度等技术细节也值得在选型阶段确认。
由于射频芯片设计工具的配置通常根据设计团队的规模、项目频率范围和目标工艺节点进行定制，建议有采购意向的用户联系 Ansys 官方或授权合作伙伴，获取针对具体需求的报价和许可方案。在软服之家平台，您可以进一步了解 VeloceRF 及 Helic 产品线的详细技术规格，并与正规厂商或代理商沟通授权模式、技术支持服务以及与企业现有设计流程的对接方式。
