ElecNet是什么
ElecNet是由加拿大Infolytica公司开发的低频电场仿真软件，专注于二维和三维瞬态电场分析。作为Infolytica电磁仿真产品线的重要组成，ElecNet与MagNet（磁场仿真）、ThermNet（热场仿真）共同构成完整的电磁热多物理场仿真平台。该软件主要解决电力设备、电子元器件中的电场分布、电位分布、绝缘设计、电场强度等工程问题。
ElecNet的核心功能
二维与三维电场分析
ElecNet支持2D和3D电场有限元分析，能够处理静电场、交流电场和瞬态电场等多种物理场景。软件采用有限元法求解电场控制方程，可计算任意几何形状下的电位分布、电场强度分布和电通量密度。
瞬态电场求解器
ElecNet具备市场上唯一的2D/3D瞬态电场求解器，可以求解HVDC（高压直流）极性反转、交直流混合电压等瞬态电场问题。这一功能对于高压直流输电系统的绝缘设计具有重要意义，能够模拟电压快速变化过程中电场的时变特性。
与MagNet和ThermNet耦合仿真
ElecNet可与MagNet进行电磁耦合仿真，也可与ThermNet进行电-热耦合仿真。通过双向耦合，软件能够充分考虑电场生热、温度变化影响材料电导率等实际工程中的多物理场相互作用。这种耦合能力对于分析电力设备在高负荷下的电场和热场分布尤为重要。
丰富的材料库与边界条件
软件内置全面的材料数据库，支持线性及非线性电介质材料属性定义。用户可根据实际工程需求，为不同部件定义材料属性，包括介电常数、电导率等参数。边界条件方面，ElecNet支持一元边界条件（切向场、法向场、表面阻抗、薄板单元）和二元边界条件（奇周期、偶周期），便于对周期性结构和对称结构进行高效建模。
CAD模型导入与接口
ElecNet支持直接导入多种主流CAD格式，包括AutoCAD（.dxf）、CATIA V4/V5、Pro/E、SolidWorks、STEP、IGES等。模型导入后可在软件内直接进行网格剖分和电场计算，无需重新建模。同时，ElecNet的模型与MagNet、ThermNet共用，网格也可以相同，大幅减少了多物理场耦合分析中的重复工作。
ElecNet的典型应用场景
高压设备绝缘设计
在变压器、高压开关、绝缘套管等设备设计中，ElecNet可用于分析绝缘结构内部的电场分布，识别电场集中区域，指导绝缘距离和绝缘结构的优化设计。通过瞬态分析，还可评估操作过电压、雷电冲击等暂态工况下的绝缘承受能力。
电缆与输电线路电场分析
对于高压电缆、气体绝缘管线（GIL）、输电线路等，ElecNet可计算导体表面及周围的电场分布，分析电缆交叉、电缆隧道布置等复杂场景下的电场干扰问题。结合CDEGS等接地分析软件，可进一步开展电磁兼容和电磁干扰评估。
电力电子设备绝缘设计
在新能源汽车、风电变流器、光伏逆变器等电力电子装置中，绝缘栅极双极型晶体管（IGBT）模块、直流支撑电容等关键部件的绝缘设计直接影响设备可靠性。ElecNet可模拟这些部件在复杂电压波形下的电场分布，为绝缘配合设计提供依据。
电气设备电场与热场耦合分析
对于干式变压器、电抗器、互感器等设备，电场分布与温升密切相关。ElecNet与ThermNet的双向耦合仿真，能够同时考虑电场生热和温度对电导率的影响，获得更接近实际运行条件的电场分布结果。这种多物理场仿真方法已成为电力设备设计的行业趋势。
科研与教学
ElecNet凭借其直观的建模界面和强大的后处理功能，被广泛用于高校和科研院所的电磁场教学与科研。软件支持参数化建模和脚本编程，便于开展电场分布规律、新型绝缘材料性能等方面的研究工作。
ElecNet的技术优势
六自由度与多运动部件支持
Infolytica全线产品支持多运动部件和多自由度瞬态运动求解，ElecNet作为其中一员，在需要处理运动边界电场问题时具有独特优势。例如，在分析断路器分合闸过程中的电场变化时，软件能够准确模拟运动部件引起的电场动态分布。
自适应网格剖分
ElecNet采用h-自适应和p-自适应网格剖分技术，在求解过程中根据场量梯度自动加密关键区域网格，在保证计算精度的同时控制总体自由度规模。用户也可对特定部件单独设置网格参数，灵活处理局部精细分析需求。
强大的后处理功能

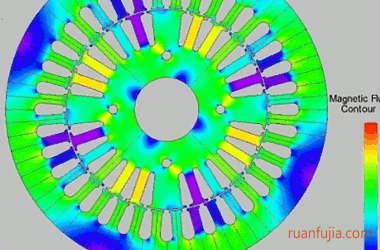

软件提供功能强大的集成化后处理器，能够以云图、矢量图、等位线、曲线图等多种形式展示电场分布结果。用户可获取任意点、线、面、体上的场量数据，并支持导出为Excel或文本格式，便于进一步数据处理和报告撰写。
ActiveX脚本与二次开发
ElecNet基于ActiveX的脚本编程接口，支持与Microsoft Office、MATLAB、AutoCAD等第三方软件交互。用户可通过脚本实现参数化建模、自动求解、结果提取和报告生成的全程自动化，显著提升批量分析和优化设计的工作效率。
ElecNet与其他电磁仿真软件的对比
在电磁仿真领域，ANSYS Maxwell、JMAG等软件同样具备电场分析能力。ElecNet的差异化优势在于其专注于低频电场问题，并在以下方面表现突出：
- 唯一支持2D/3D瞬态电场求解，能够处理HVDC极性反转等动态电场问题；
- 与MagNet、ThermNet的无缝耦合，真正实现电磁热多物理场双向仿真；
- 支持六自由度多运动部件瞬态运动求解，适合分析含运动部件的电场动态变化；
- 网格自适应剖分技术成熟，在复杂几何结构下仍能保持较高计算精度；
- 软件界面统一，电场、磁场、热场分析操作逻辑一致，学习成本较低。
选型与采购建议
ElecNet适用于需要开展低频电场仿真、绝缘设计、多物理场耦合分析的电力设备制造企业、科研院所和检测机构。在选型时，建议重点考虑以下因素：
- 是否需要瞬态电场分析功能，特别是HVDC极性反转等动态工况；
- 是否涉及电磁-热多物理场耦合，如需耦合应一并考虑MagNet和ThermNet模块；
- 模型中是否包含运动部件，如需分析分合闸等动态过程，应确认运动求解器能力；
- 团队现有的CAD软件环境，确认格式兼容性；
- 后续是否需要与MATLAB/Simulink等控制仿真平台联合仿真。
关于授权方式，Infolytica软件通常提供节点锁授权和网络授权两种模式，具体价格和授权方案会根据模块组合、用户数量和使用期限有所差异。建议在采购前与厂商或正规代理商沟通，明确所需模块、版本类型、培训服务和技术支持内容，以获得准确的报价和合适的采购方案。
