什么是 ETAP eTraX
ETAP eTraX 是 ETAP 旗下一款面向轨道交通行业的牵引电力系统仿真与分析软件。它集地理信息、电气设计、仿真计算和 SCADA 运管功能于一体，帮助轨道业主、设计咨询机构和运营商在设计阶段和运行阶段对直流和交流混合供电系统进行建模、分析和优化。
eTraX 覆盖从列车机械能到牵引电力需求的多物理场仿真，将传动系统建模与牵引供电分析统一在同一平台中。相比需要不同工具分别处理列车运行模拟和电网分析的方案，eTraX 的一体化设计可以减少数据传递环节和模型不一致带来的偏差。
核心功能模块
eTraX 的功能体系由四个主要部分构成：
牵引建模与可视化：支持同步的地理空间视图和原理图视图。用户可以在 GIS 地图上直观布置轨道线路、架空接触网和变电所位置，同时通过电气单线图查看设备拓扑。两种视图联动更新，方便不同专业人员在统一数据源下协作。
设备与工程库：内置牵引电力系统专用组件库，涵盖架空悬链线、牵引变电所、整流器（可控和不可控）、牵引变压器（自耦变压器、增压变压器、SCOT-T 接线变压器）、绝缘子、绝缘搭接、中性段、分段隔离器等关键元件。工程库还包含轨道阻力参数、弯道半径和坡度数据，支持快速搭建与实际线路一致的模型。
牵引电力分析与仿真：可执行列车性能计算、统一交直流时序潮流分析、电压降计算、故障分析和谐波分析等。仿真引擎针对多核 CPU 进行了优化，支持大规模路网下的不平衡交直流系统联合求解。用户可以通过时刻表编辑器定义列车数量、首末班时间和停站方案，也可以从 Excel 批量导入运营时刻表，软件自动计算对应的能源需求曲线。
牵引 SCADA 与电源管理：将离线设计模型与实时运行数据打通，实现负荷预测、开关顺序管理、基于潮流的开关操作校验和事件顺序回放。当基础设施发生故障或出现计划外延误时，系统可以评估事件对牵引供电的影响并推荐缓解方案。
支持的轨道类型与应用场景
eTraX 覆盖的轨道制式较为全面，包括 DC 地铁、AC 郊区铁路、高铁与城际线路、货运与采矿铁路、轻轨和自动旅客捷运系统。不同的供电制式和运行特点都能在同一环境中建模，这对同时运营多种线路的轨道交通企业具有一定实用价值。
在实际工程中，咨询公司和设计机构利用 eTraX 进行概念设计和系统行为研究；机车车辆制造商使用它来评估新车对既有牵引供电系统的影响、比较不同车型的能耗表现；项目开发商和业主运营商则依赖其进行变电站选址、容量评估和容量限制分析，以及能量存储和再生制动效果的量化评估。
一个值得注意的案例是孟买地铁的运营培训模拟器项目，该案例体现了 eTraX 在培训场景中的延伸应用能力。此外，HyperloopTT 的推进系统概念设计与详细工程也采用了 eTraX 进行电力系统仿真，说明其在高密度、高速交通方案中也具备适用性。
牵引元件与建模能力
eTraX 对牵引供电系统元件的建模颗粒度较细。以架空接触网为例，用户可以在轨道编辑器中逐段定义悬链线参数、绝缘子位置和中性段边界，并结合轨道的地理坐标、高程和弯曲半径生成真实的三维线路模型。变电所建模则支持定义变压器连接组别、整流器拓扑和馈线配置，实现对牵引变电所和交流交换站的完整表达。
信号系统、限速区段和平交道口也可以在模型中标记，用于模拟列车在这些位置的加速、减速和惰行行为。轨道编辑器和行车线路编辑器配合时刻表编辑器使用，可以自动生成基于发车频次和停站时间的列车运行图，从而计算全线各变电所的功率需求和电压分布。
仿真分析与标准合规

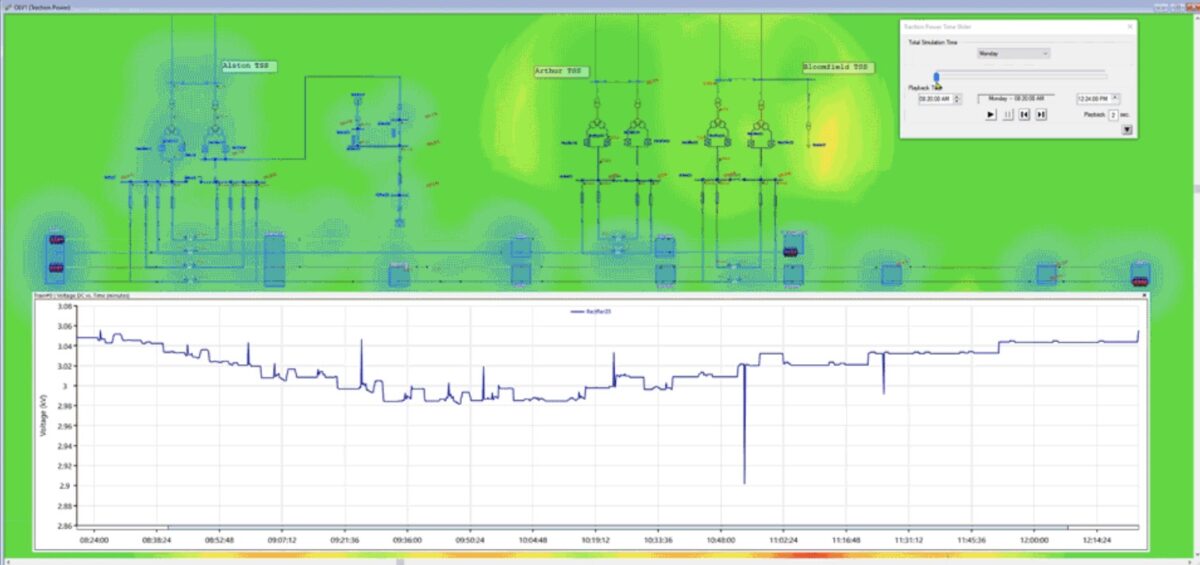

eTraX 的仿真输出覆盖多个维度：全线能耗统计（含最大、峰值和平均滚动需求）、每列车的行车曲线（加速、速度、海拔变化）、各变电所的潮流和电压曲线、轨道电压和轨道电位分布等。结果通过绘图管理器以图形方式呈现，便于分析和报告生成。
在标准合规方面，eTraX 依据 EN 50163 和 EN 50329 标准对电压水平设置告警阈值。软件本身经过 ETAP 核质量保证计划下的验证与确认流程，以系统实测数据和全球电气标准作为基准进行校核。这一特性对需要向监管机构或业主证明设计合规性的项目有一定帮助。
选型与采购注意事项
ETAP eTraX 属于专业细分领域的工程仿真软件，通常面向具备轨道交通电气设计能力的单位。采购前建议关注以下几点：
第一，确认项目涉及的供电制式（纯 DC、纯 AC 或交直流混合）和路网规模，因为不同模块组合会影响授权范围。第二，了解是否需要 SCADA 集成和实时预测仿真功能，这部分通常涉及额外模块授权和与现场系统的接口开发。第三，关注模型的验证与确认要求——如果项目需要向第三方证明仿真结果的准确性，eTraX 的 V&V 流程和标准合规能力可以作为评估指标之一。第四，软件的具体价格受授权方式、用户数量、模块选择和部署方式影响，建议向 ETAP 或其授权渠道直接询价，在询价时明确需求清单和实施服务范围。
总结
ETAP eTraX 将轨道牵引电力系统的设计、仿真和运营管理集成在统一平台上，覆盖从地铁到高铁、从 DC 到 AC 的多种应用场景。其设备库、时刻表驱动仿真和标准合规告警等功能，对需要系统级分析的轨道交通项目具有实用价值。对于正在评估牵引供电仿真工具的团队，可以将 eTraX 纳入候选清单，结合实际项目需求、技术接口和授权方式进行比较。
