FTI FormingSuite 是什么
FTI FormingSuite 是加拿大知名成形技术公司 FTI（Forming Technologies Incorporated）自主研发的专业钣金冲压成形仿真与材料成本优化软件。该软件是一款面向钣金零件设计、可行性分析、工艺规划和成本核算的一体化解决方案，从产品概念设计到冲压成形，贯穿企划、设计、工艺、采购的整体流程。FTI 在全球钣金成形、预算、模具设计和试装领域已培训超过 15000 名工程师和模具专家，服务超过 1900 家主要客户，在材料成本解决方案方面处于全球领先地位。
FormingSuite 的核心价值在于帮助汽车主机厂（OEM）和供应商在产品设计早期阶段快速评估钣金零件的可制造性和材料成本，从而在设计变更成本最低的阶段发现并解决潜在问题。软件采用 FTI 自研的 Coupled Hybrid Inverse（CHI）求解器，可在数分钟甚至几十秒内完成成形分析，无需依赖传统有限元分析（FEA）的专业经验即可操作，大幅降低了使用门槛。
核心功能模块
FTI FormingSuite 由多个专业化功能模块组成，可根据企业实际需求灵活组合使用：
COSTOPTIMIZER — 材料成本优化
COSTOPTIMIZER 是面向成本工程师的专业工具，用于快速估算钣金冲压零件的材料成本。其核心流程包括：一键展开料片、智能排样推荐和排样优化。系统可根据实际产能选择最经济合理的材料利用方案，自动计算坯料尺寸、材料利用率和毛重，生成标准化成本报告。对于冲压工艺而言，减少废料意味着直接的成本节约，COSTOPTIMIZER 能够精准计算出最优排样方案，帮助企业在报价阶段就掌握材料成本底线。
FASTFORM Advanced — 早期成形性分析

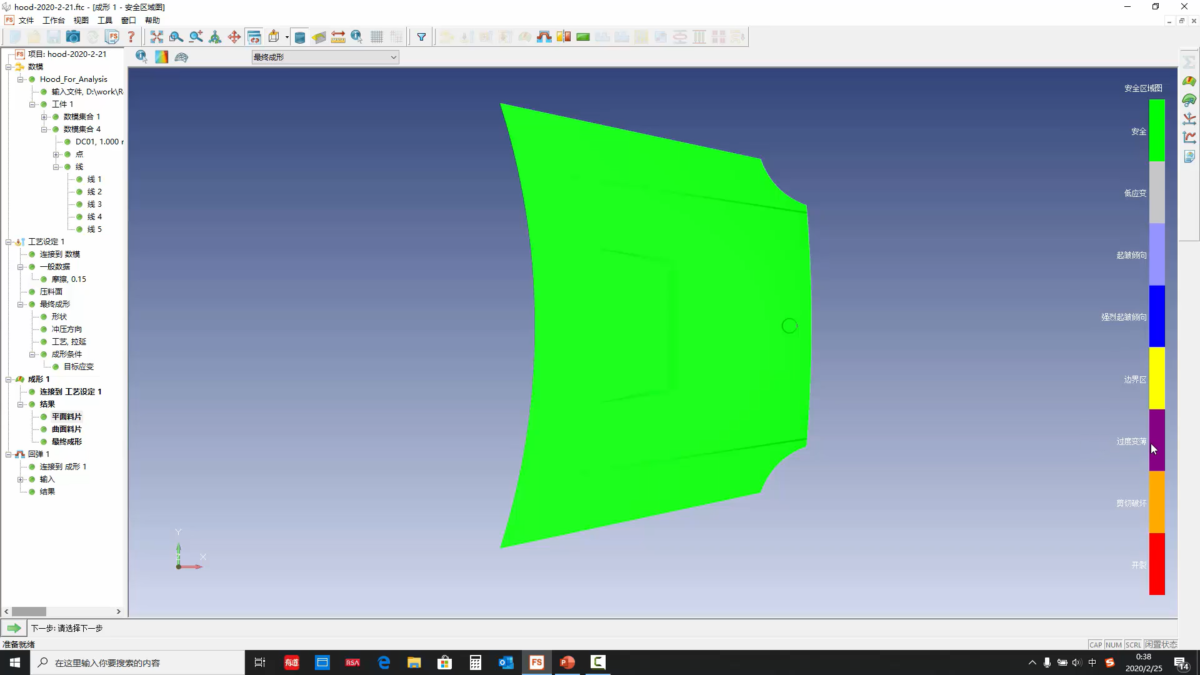

FASTFORM Advanced 提供产品设计阶段的快速成形性验证。工程师可以在设计过程中同步评估零件的可制造性，预先发现开裂、起皱等制造隐患。其高速分析能力可以实时响应设计迭代，配合减薄率、厚度应变图、成形极限图（FLD）和起皱区域的可视化输出，为设计优化提供量化依据。同时，该模块还支持回弹分析，为制定回弹补偿工艺方案提供方向指导。
Process Planner — 工艺规划与模具成本估算
Process Planner 能够自动识别零件特征，判断影响工艺工序的设计关键点，并自动生成工艺工序规划，提供可视化工艺流程。该模块支持按线模方案和级进模方案进行工艺规划，综合成形性分析、坯料开发和排样工具，计算出冲压工序步骤和操作数量、压机要求、模具尺寸，以及传送模、串联模和级进模的详细成本估算。这使得模具成本在早期即可获得科学预估，而非仅凭经验判断。
FormingSuite Professional — 多工位增量仿真
FormingSuite Professional 提供强大的制造工艺仿真分析功能，采用增量法进行多工位成形仿真，用于验证工艺可行性，实现虚拟制造验证。该模块同时集成了 LS-DYNA 非线性瞬态动力学显式求解器和 FTI 自研的 CHI 求解器，兼顾精度和速度。SDF（SCULPTURED DIE FACE）功能可快速建立工艺模面，提供更准确的工艺评估，得到精确的板料形状和修边信息。模具设计师可在刀具制造前验证各工序的设计意图，完成虚拟调试。
SCULPTURED DIE FACE — 工艺补充面快速设计
SCULPTURED DIE FACE（SDF）专为深拉伸钣金件的快速模面设计而开发。拉伸制件需要额外的材料（工艺补充面）来满足金属流动需求。SDF 可在数分钟内快速创建数百个曲面来表示第一成形工序的拉延模型，为拉深制件提供更准确的板材形状。它综合考虑最小拉深深度、冲压方向、初始冲头接触和切边角度平衡，创建可展开的工艺补充面并建立冲孔开口线，将补充面延伸到零件的修整线之外。所有数据可无缝传递给 COSTOPTIMIZER 进行成本核算，这对于精确计算冲压材料成本和科学估算模具成本至关重要。
CATSTAMP — CATIA 集成环境
CATSTAMP 将 FTI 的核心功能集成到 CATIA V5/V6 操作环境中，避免数据转换风险，贴合工程师操作习惯。用户可在 CATIA 内直接进行一键展料、智能排样、排样优化、成形性分析和回弹评估，实现材料成本管理和利用率提升。此外，Trim Line Development 模块结合 CHI 求解器，可在 CATIA 环境中完成复杂翻边和折边的修边线展开，服务于汽车 A 级曲面的一级供应商和主机厂。
技术特点与优势
FTI FormingSuite 的差异化优势体现在以下几个方面：
求解速度快：基于 FTI 自研的 CHI 求解器，大多数分析可在数分钟甚至几十秒内完成，这在同类冲压仿真软件中具有显著优势。工程师在 CATIA 中修改设计后即可获得即时反馈，真正实现设计-分析-优化的快速迭代。
面向非有限元专业人员：FormingSuite 的设计理念是服务于模具工程师、设计工程师和成本工程师，而非专门的 CAE 分析师。软件流程简洁流畅，操作门槛低，无需具备深厚的有限元分析背景即可上手使用。
设计阶段前置分析：产品的可制造性和成本数据评估被前置到设计阶段——远远早于实际生产阶段。这能有效减少后期的设计变更，缩短项目周期，降低整体开发成本。
完整的同步工程体系：FTI 倡导通过建立成本控制同步工程系统（RSES），贯通从企划、设计到工艺、采购的完整流程，帮助客户实现整体成本可预知、目标成本可管理、实际成本可控制、业务效率可提升。
适用行业与典型场景
FTI FormingSuite 在多个制造行业得到了广泛应用，尤其在以下领域积累了丰富经验：
汽车制造：这是 FTI 最核心的应用领域。在白车身设计和制造的各个周期中，FormingSuite 提供相应的成本和制造设计方案。主机厂可用于整车级别的车身成本控制和材料利用率提升，供应商则可用于快速响应主机厂的询价需求，精确报出零件成本。全球众多汽车 OEM 和 Tier 1 供应商已将其纳入标准工具链。
航空航天：钣金零件在航空器制造中同样大量存在，FormingSuite 可用于评估航空级材料（如铝合金、钛合金）的成形性和材料利用率。
家电制造：家电外壳和结构件大量采用钣金冲压工艺，FormingSuite 可以帮助企业在产品设计阶段同步优化材料和模具成本。
钢材与模具行业：钢材公司和模具企业可利用 FormingSuite 的快速成形分析和成本核算功能，为下游客户提供更精准的选材建议和报价方案。
选型与采购建议
FTI FormingSuite 采用模块化架构，不同企业可根据自身需求选择功能组合。在选型过程中，建议重点关注以下几个方面：
明确业务需求：如果主要诉求是材料成本核算和排样优化，COSTOPTIMIZER 即可满足；如果需要前置成形性分析和回弹评估，则应考虑 FASTFORM Advanced；涉及深拉伸零件则需要配备 SCULPTURED DIE FACE。对 CATIA 用户而言，CATSTAMP 的无缝集成可以显著减少格式转换和数据丢失风险。
评估求解精度与速度的平衡：FormingSuite Professional 结合了 CHI 求解器和 LS-DYNA 求解器，前者速度快适合快速迭代，后者精度高适合关键工序的详细验证。企业应根据自身产品精度要求和项目周期确定是否需要多工位增量仿真模块。
关注实施与培训：虽然 FormingSuite 面向非 FEA 专业人员设计，但仍然建议在导入初期由厂商提供系统培训，以充分发挥软件在同步工程体系中的价值。主机厂级别的部署通常涉及与现有 PLM 系统和设计工具的集成，需要厂商提供实施方案和技术支持。
询价注意事项：FormingSuite 的授权价格通常受模块组合、用户数量、部署方式（单机/网络浮动）和服务内容影响。建议在询价时明确列出所需模块、并发用户数、是否需要年度维护和技术支持服务，以便获得准确的报价方案。
