之前的文章《Intergraph Smart 3D中部署消防炮》中介绍了如何部署Fire Monitor。
不过在示例文件中，相关元件为基于等级进行放置的。这样在使用时，需要每一个项目都对表格进行修改。这一操作对于管理员来讲不太方便，毕竟不是每一个项目的等级都是相同的。
因此，本文进行介绍如何将基于等级的Fire Monitor改造成基于Tag放置的特殊件。
表格差异
首先，分析一下两者的表格差异。

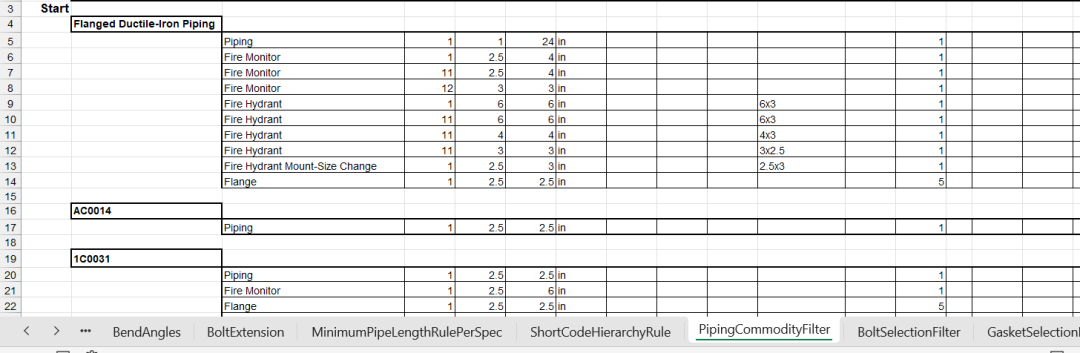

两种方案都是使用三张表格进行部署。基于等级，使用的是Piping Commodity Filter作为选择规则；基于Tag使用Piping Specialty Class作为调用规则。
此外，part表中，两个方案的part class type 有所不同。
由此，整体调整操作为以上几个相关位置。
操作步骤
下面进行逐步操作介绍。
复制两个相关文件，修改其只读属性并改名。

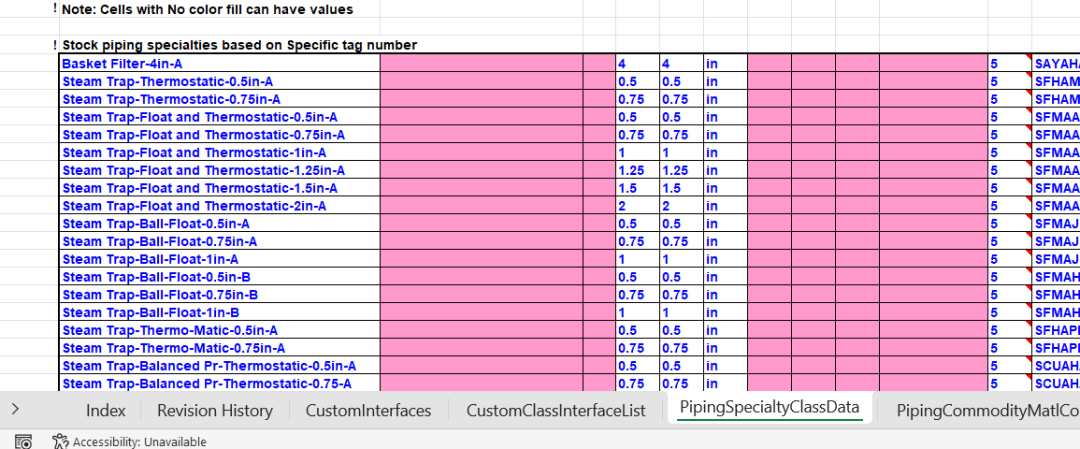

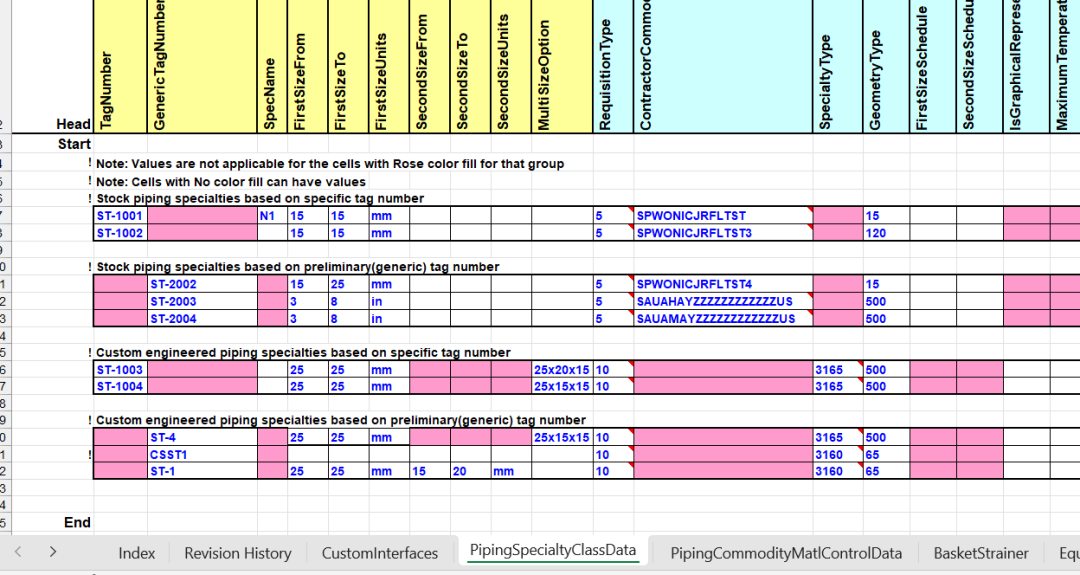

将Piping Specialty Sample Data中的“PipingSpecialtyClassData” Sheet复制到另一个文件内。

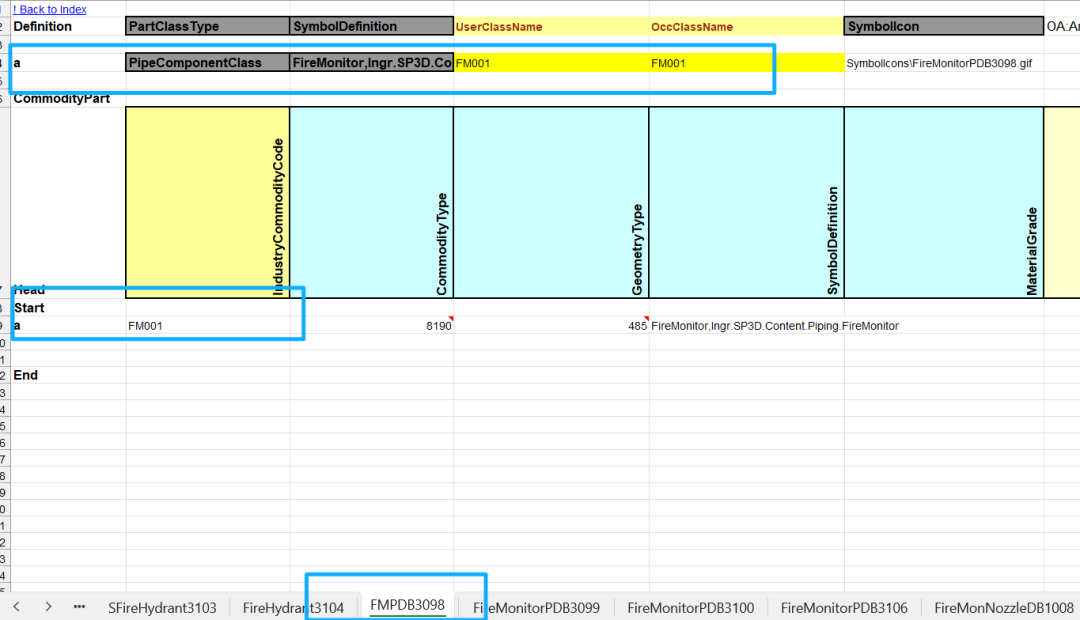

因之前已经部署过基于等级的相关元件，将需要使用的相关Monitor的Sheet名字改掉。

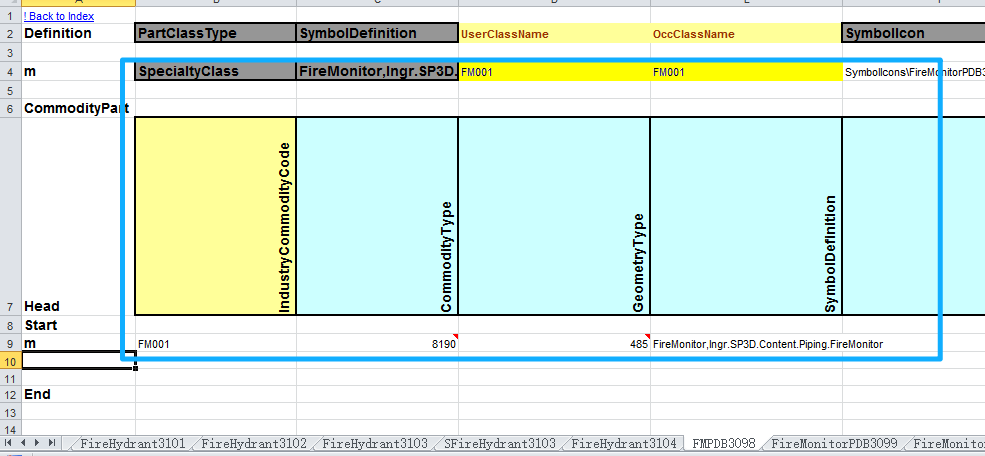

修改Class Type为SpecialtyClass。
删除不用的相关Sheet。

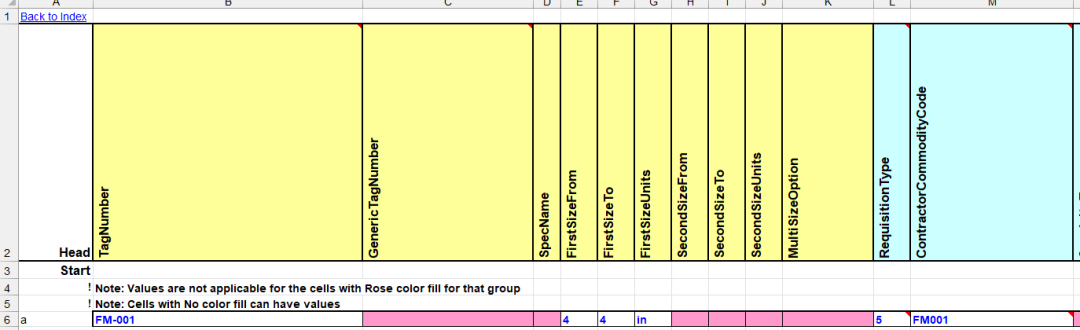

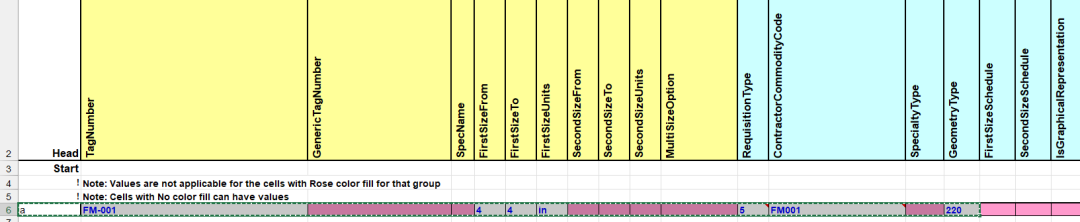

修改PipingSpecialtyClassData内容，如下。

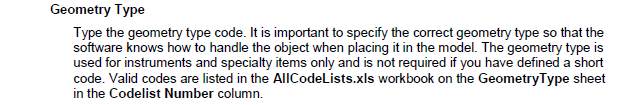

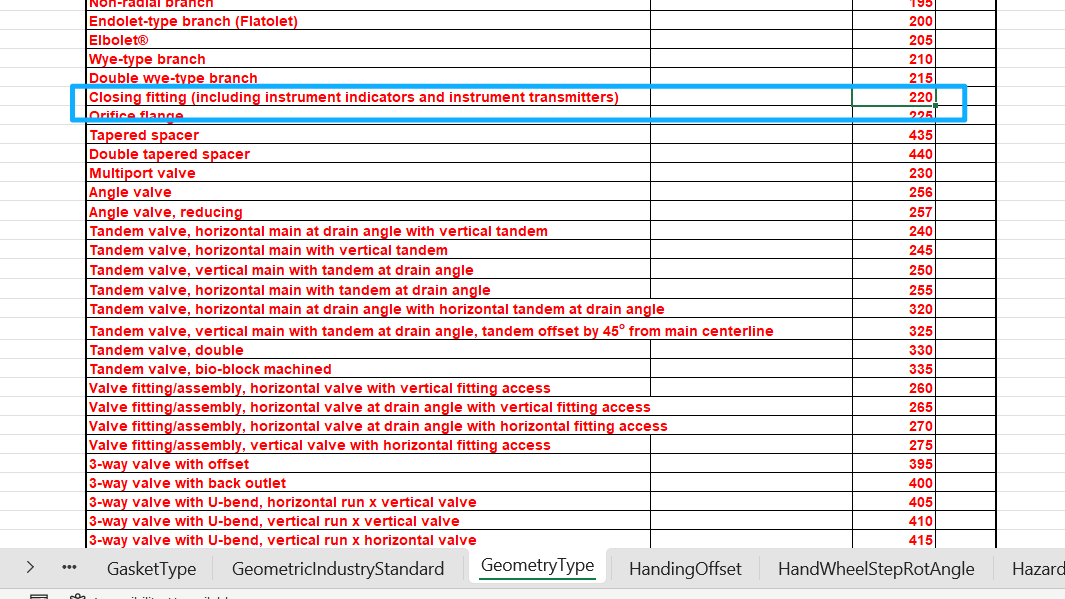

基于如下ShortCodeHierarchyRule内容修改Geometry Type相关值为“220”。

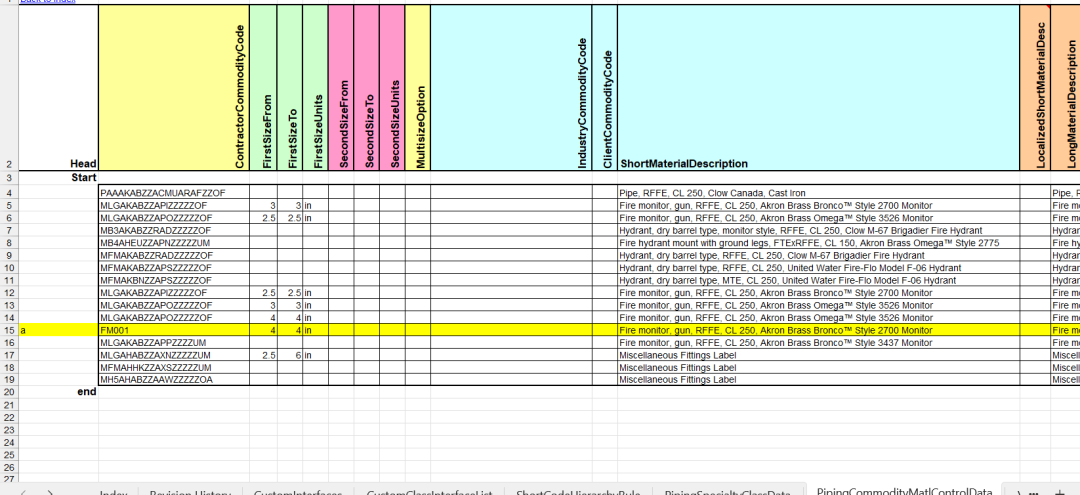

修改Piping Commodity Material Control Data。
注：相关Valve Operator数据保持原有的。
将相关数据导入项目。

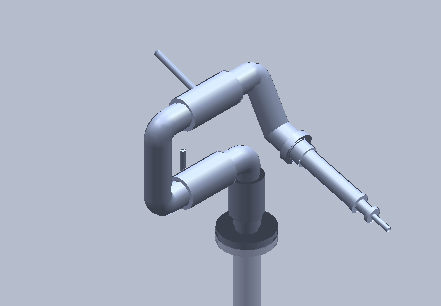

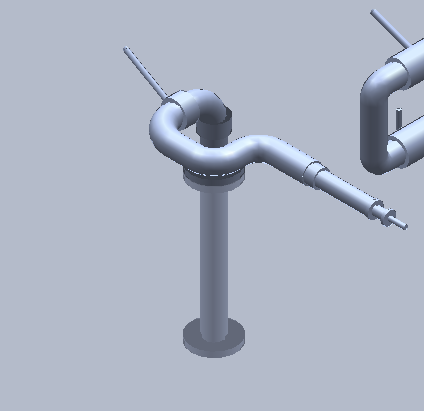

建模测试。
本次分享到此为止，期待下次见面。
