每周微课
Octave Forte 3D
配置示例
化工项目设计规定，同类别设备及其自带接管管口需统一采用相同外表面涂色；工程中通常以设备位号前缀区分设备类别，如E代表换热器、V代表容器等。
本文为Octave Forte 3D中按设备类别批量统一设备本体与管口的SurfaceStyle的操作步骤。

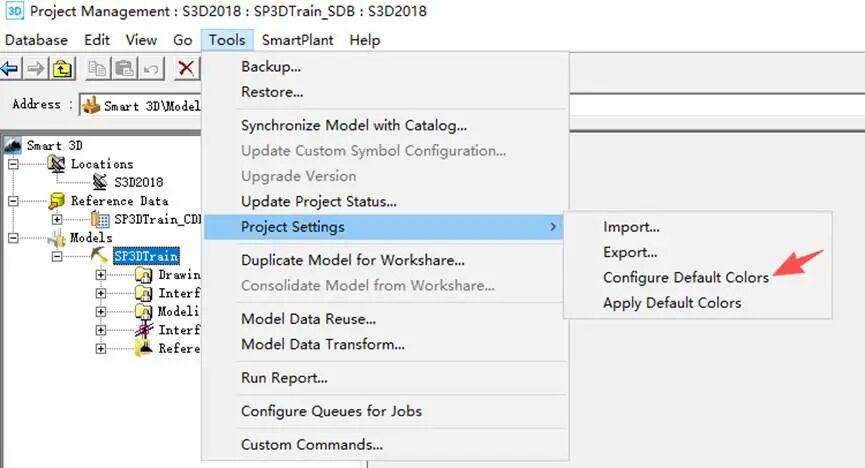

1、打开Project Management-Project Settings-Configure Default Colors。

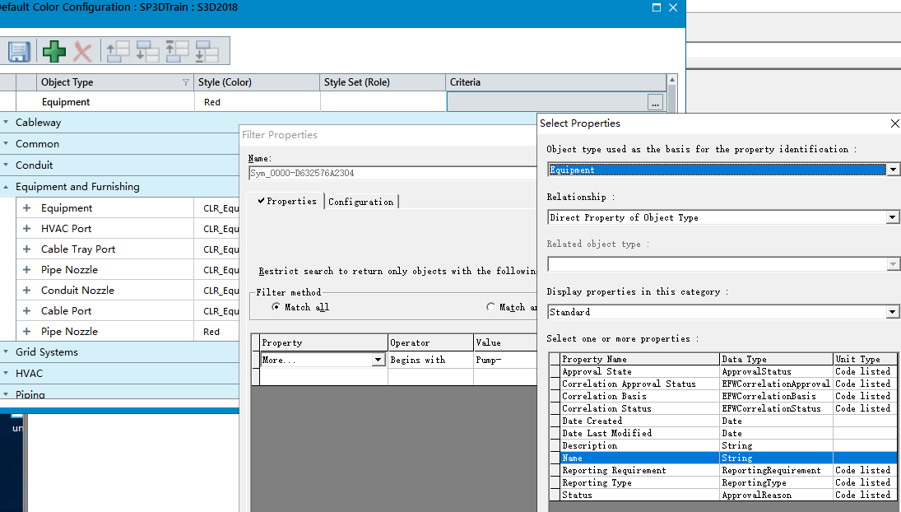

2、添加设备本体配色规则。

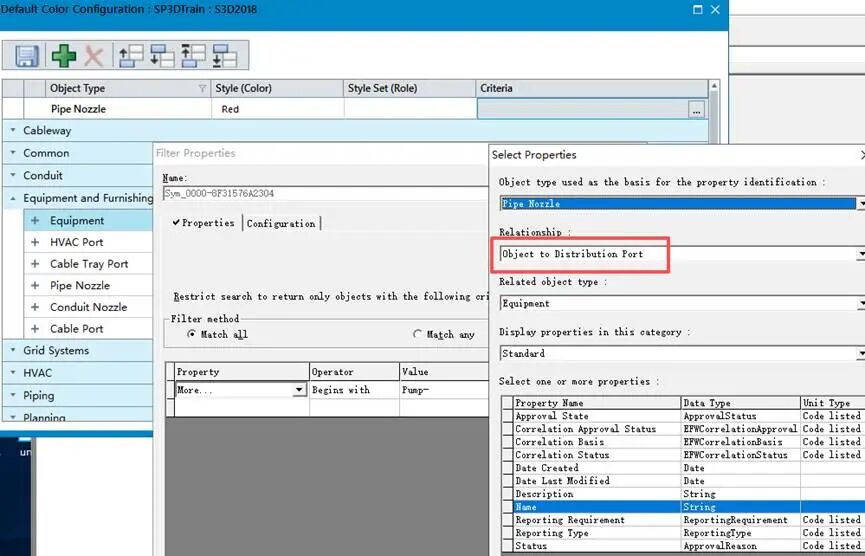

3、添加管口配色规则，注意Relationship选Object to Distribution Port。

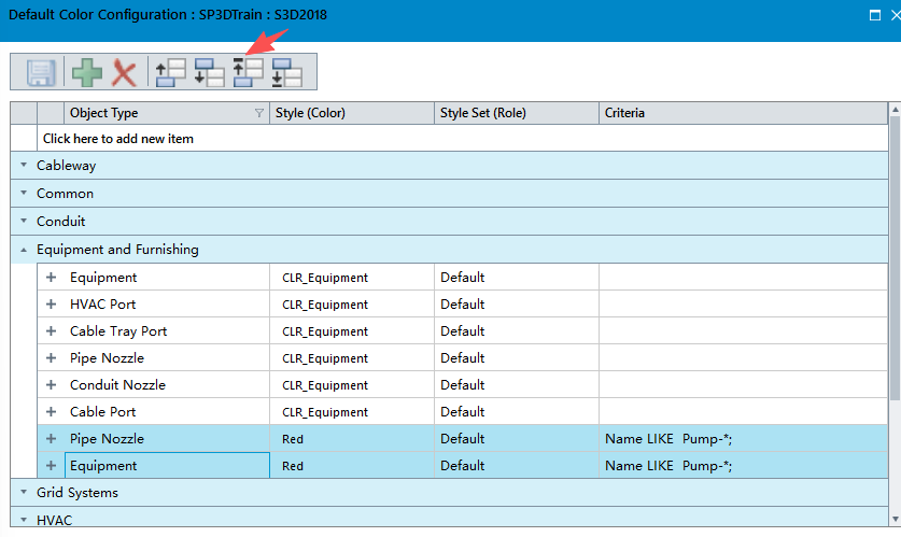

4、此步骤为实现效果，实际项目中可不操作。旨在将两个规则置顶，和其它规则冲突时，保证优先。

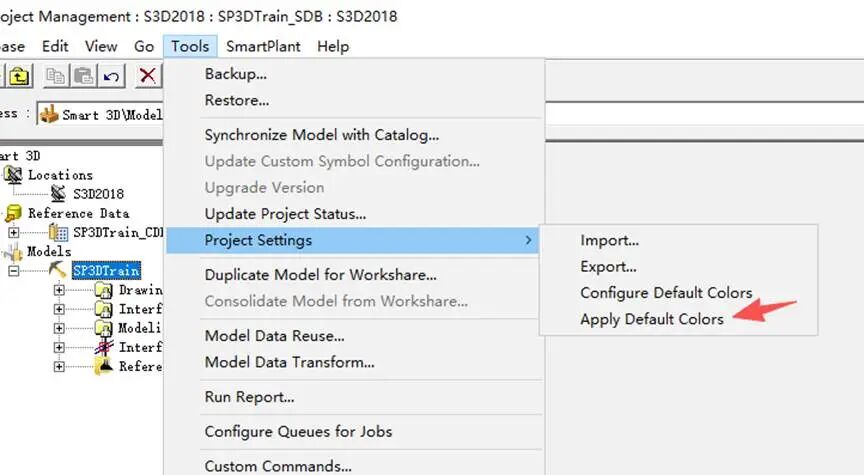

5、应用相关配置：Apply Default Colors。

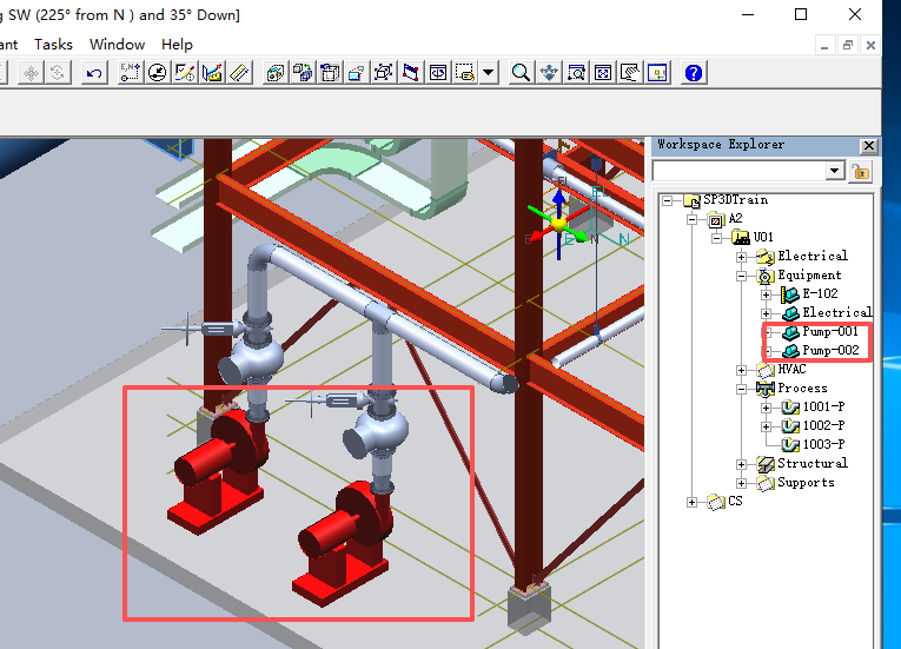

6、在Forte 3D建模环境里查看最终效果。
本次分享到此为止，我们下期再见。
