PV Elite V28即将上线
膨胀节FEA分析重磅来袭
PV Elite V28带来膨胀节有限元分析新功能，助力工程师精准应对复杂工况，开启压力容器设计新时代。
01
常规方法难解膨胀节难题
在换热器设计领域，你是否曾因常规方法无法满足膨胀节强度校核而焦头烂额？
是否在面对高温、高压、热膨胀耦合的极端工况时，只能依赖经验或简化假设？
02
PV Elite V28重磅升级，FEA功能登场
好消息来了！备受全球工程师信赖的压力容器设计软件PV Elite V28即将发布，并带来一项全新功能——膨胀节有限元分析（FEA）能力！这意味着，当传统方法“力不从心”时，PV Elite将为你提供更精准、更可靠的解决方案。
03
膨胀节分析为何如此关键？
在换热器和压力容器设计中，膨胀节是关键组件，用于吸收热膨胀和机械位移。传统设计方法依赖TEMA标准等经验公式，但在复杂工况下往往显得力不从心。
许多工程师都遇到过这样的困境：常规计算不通过，但又没有合适的方法进行计算。更麻烦的是，此前PV Elite进行有限元分析需要依赖第三方软件（如Nozzle PRO），流程繁琐，数据转换容易出错。
04
V28 FEA功能四大技术突破

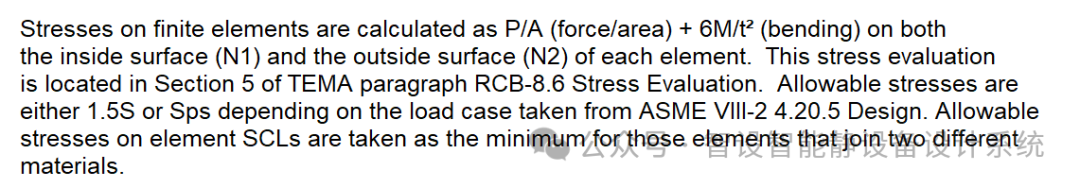

PV Elite V28的突破在于：✅ 首次集成轴对称有限元求解器（8节点IPQLQ4单元）✅ 直接计算膨胀节各关键位置的弯曲+压力复合应力 ✅ 严格遵循TEMA RCB-8.6与ASME VIII-2第4.20.5节的应力评定准则 ✅ 自动判断1.5S或Sps允许应力，并支持异种材料交界处的最小许用值处理。
05
实测案例——FEA揭示“隐藏风险”

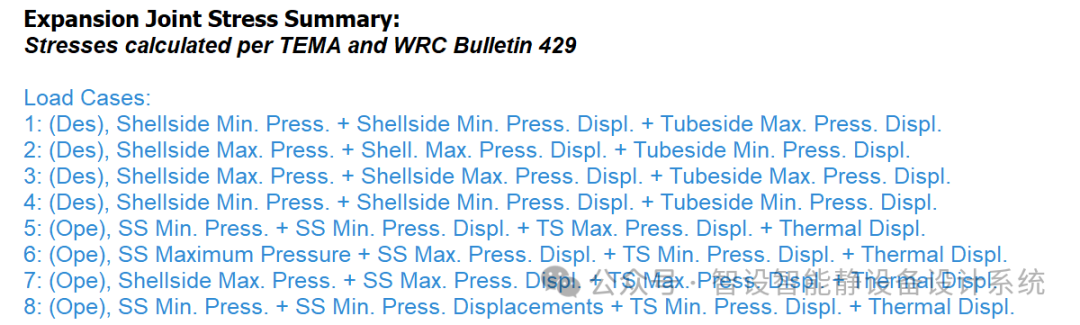

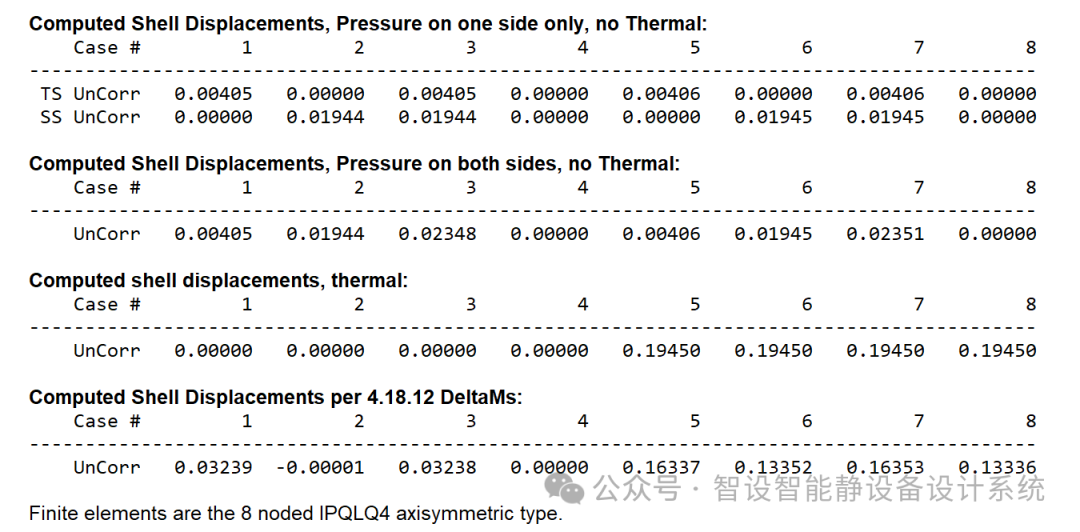

我们以一个典型固定管板换热器的膨胀节模型为例（内径38.5英寸，厚度0.375英寸），在8种设计/操作载荷组合下进行分析：载荷工况覆盖全面：包含壳程/管程最大/最小压力、压力引起的位移、以及热膨胀位移的多种组合。
关键发现：在纯压力工况（如Case #2、#3）中，部分区域应力比已达1.22~1.35，接近或超过许用值；一旦引入热膨胀（如Case #5~#8），应力急剧飙升——Case #7 中L1Q1位置应力比高达2.70！这意味着：若仅依赖传统方法，可能严重低估实际风险，导致设备在运行中发生疲劳开裂或失稳。
06
“新武器”赋能工程师，高效合规无缝集成
无需切换软件：FEA模块深度集成于PV Elite工作流，输入几何与载荷后一键计算；结果清晰直观：每个单元的内外表面应力（N1/N2）、许用值、安全裕度一目了然；完全合规：计算逻辑严格对标 ASME、TEMA、WRC等国际规范，报告可直接用于审查。
07
哪些用户值得关注V28升级？
压力容器/换热器设计工程师审核机构与第三方检验人员涉及高温高压、深冷、频繁启停工况的项目团队追求更高安全性与设计经济性平衡的企业。
08
结语——开启精准设计新时代
