产品概览

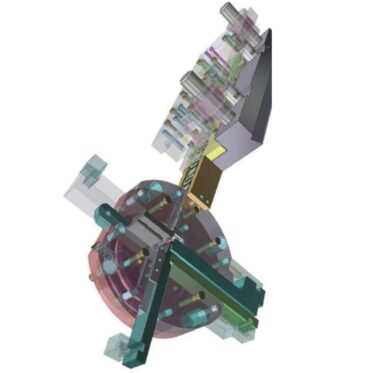

VISI Multi-Slides 是 VISI 模具设计套件中面向滑块机构设计的专用模块，主要应用于注塑模具的侧向抽芯、多头滑块与复杂分型机构设计。它把滑块从展开、行程计算到同步分析与凸轮曲线生成的完整流程集中到统一环境中，减少传统手工逐件设计的重复劳动，让设计师能够在三维模型上快速校验机构运动关系与干涉情况。
同步和优化
从展开步骤开始，每个指形滑块都可以通过一系列的 2D 略图来进行设计。这些图用来获取移动、行程和每个指形滑块的导向数据。这些信息随后用来当作输入数据，编制计算表。
接下来则进行整个周期的动态模拟过程。整套流程让设计者可以检查可用的同步水平、活动部件中的可能干涉，以及通过检查未使用的尖端部分数值来了解优化水平，从而在设计早期发现机构冲突并调整滑块参数。
循环周期图表和凸轮线生成
在设计周期中，可以获得在任何一点的操作图表，这在打印或者分析阶段特别有用。每个凸轮的集合构造都是由自动工序完成，同时结果窗体可以用 2D 轮廓线或者 3D 实体的形式输出，每种形式都有自带的相关注解。
设计流程
整个流程自滑块 2D 略图定义开始，依次完成数据提取与计算表编制、全周期动态模拟、同步水平与干涉检查，最终自动生成凸轮集合与操作图表，并输出带注解的 2D 或 3D 结果，适用于注塑模具多滑块与侧向抽芯机构的快速设计与验证。
