HyperMesh

制造商:Altair Engineering Inc.

功能:前后处理

评分:4 / 5

推荐指数:80%

软件简介:

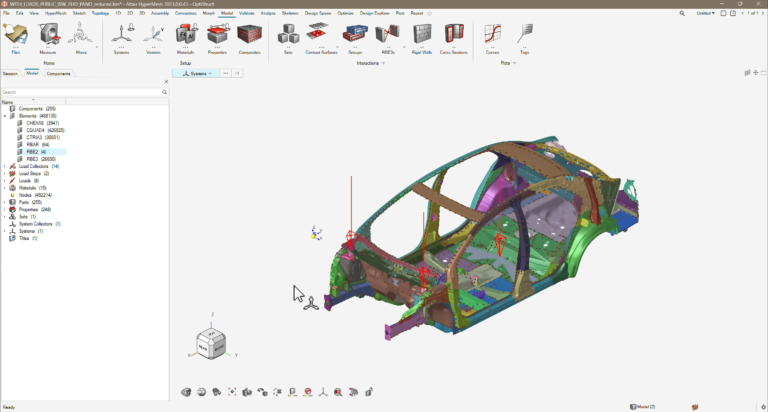

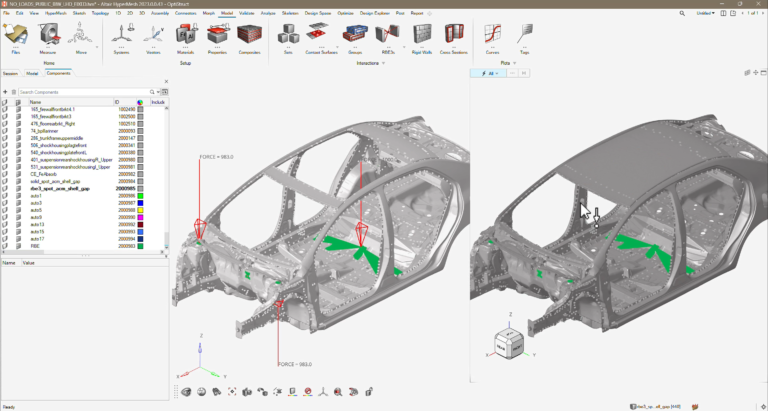

HyperMesh是一款多学科有限元前处理器。支持从导入CAD几何模型到导出可计算的求解器文件的整个过程。软件具有以下特点:

  • HyperMesh 与各种 CAD 和 CAE 有直接接口
  • 依靠壳、四面体或六面体的自动网格划分或半自动网格划分功能
  • 通过自动化装配模型功能及批处理网格划分功能提高用户效率
  • 交互功能、基于体积的网格变形功能和设计变量定义功能
  •  CAD 与 FEA 之间的无缝集成

软件详细介绍:

图库

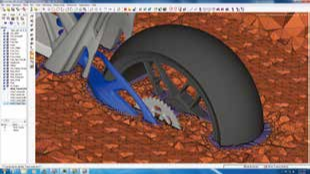

摩托车轮胎上的 CFD 网格

具有可视纤维角的 3D 复合层

利用实体单元进行机轴建模

航空航天网格划分示例

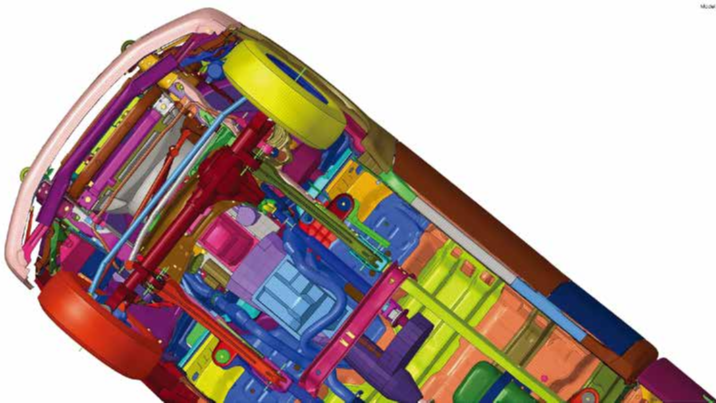

整车装配底视图

声腔网格的NVH 仿真

核反应堆的高度复杂模型

船截面的 CAD 和网格模型

功能

一流的网格划分工具

网格变形

网格批处理

CAD互操作性

连接器

复合材料

CAE求解器接口

Collaboration Tools

根据您的环境定制 HyperMesh

功能详细介绍

一流的网格划分工具

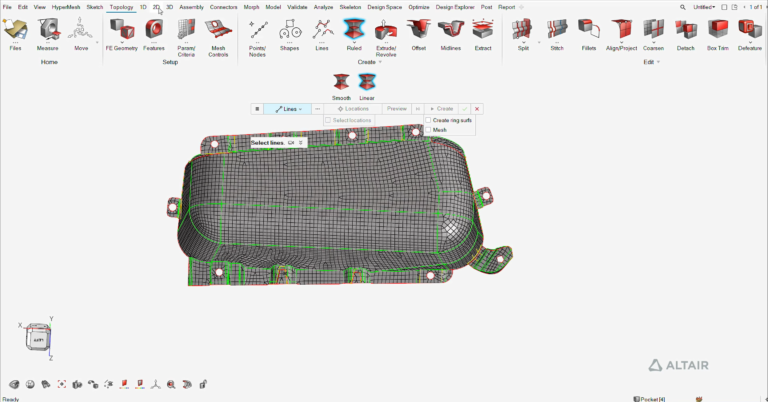

HyperMesh 为用户呈现了一套简单易用的先进工具,用于构建和编辑 CAE 模型。创建 2D 和 3D 模型时,用户可使用各种网格生成功能,以及 HyperMesh 强大的网格自动划分模块。高质量网格划分:

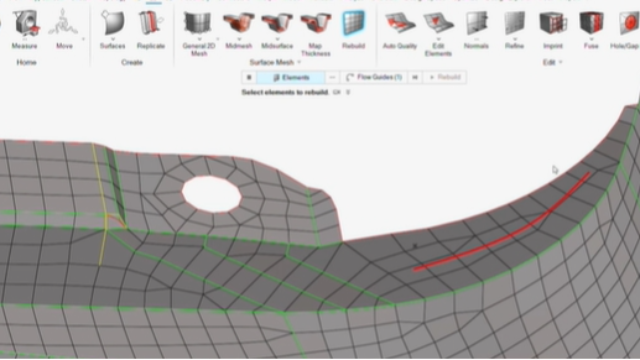

  • 表面网格划分

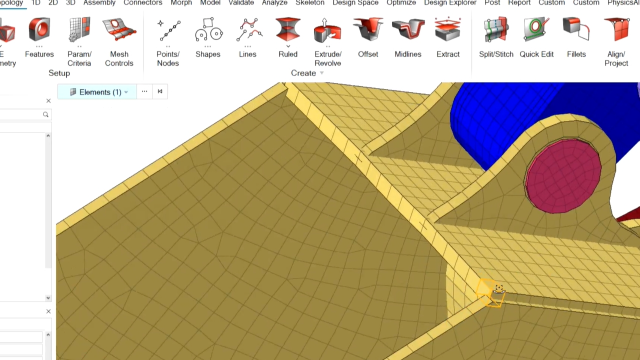

  • Solid map 六面体网格划分
  • 四面体网格划分
  • CFD 网格划分
  • SPH 网格划分

网格变形
HyperMorph 是一款功能强大的解决方案,它交互式地从参数方面更改有限元模型的形状。利用这种独特的方法,可以在不降低网格质量的基础上快速更改有限元网格的形状。在变形过程中,HyperMorph 还支持创建用于后续设计优化研究的形状变量。
网格批处理
对于大型装配,Altair® BatchMesher™ 是自动生成高质量有限元网格的最快方法。 通过最大程度地减少人工网格划分任务,这种网格自动划分技术可为工程仿真活动节省更多时间。 BatchMesher 可提供用户指定的网格划分准则和几何清理参数,并能够输出定制模型文件格式。
CAD 互操作性
HyperMesh 支持导入和导出的 CAD 数据格式在行业内领先。 此外,HyperMesh 还具有强大的工具,用于清理导入的几何结构,从而便于高效生成高质量网格。边界条件也可直接施加到几何,并自动映射到底层单元。

  • CATIA 和 CATIA 复合材料链接
  • FiberSim
  • IGES(导入和导出)
  • Intergraph
  • JT(导入和导出)
  • Parasolid(导入和导出)
  • ProE 和 CREO
  • SolidWorks
  • STEP(导入和导出)
  • Tribon
  • UG

连接器
连接器是用来连接几何结构或 FE 实体的几何实体,可以用于创建点焊、焊缝、粘合剂、螺栓或其他连接装置。连接器可以从几何实体转换为各种求解器特定的 FE 表现形式。也可以不转换,在下一次转换时将表现形式改为其他类型或求解器配置文件。连接器包其自身位置、链接部件,连接规则和实现类型。连接器可以手动创建,从现有 FE 连接中获取或从文本文件导入生成。
复合材料
HyperMesh 具有强大的功能,可对高度复杂的复合材料结构进行建模。层实体用于根据几何结构或单元定义各层的形状。层压实体用于定义复合材料部件的叠加顺序。复合材料的定义是通用的,并且可以转换为多种求解器配置文件。
为了便于审查,复合材料结构可以采用 3D、分离的各层、以图形形式呈现的层方向来呈现。
为提高工作流程的效率,CATIA 阅读器的功能已经经过增强,可以直接从几何文件中读取复合材料的定义,如层形状、材料和层方向等。FiberSIM 褶皱数据可以才能非常类似的方式导入。HyperMesh 提供了全面的映射算法,可将几何结构输入数据转化为 FE 网格及相关属性。
CAE 求解器接口
HyperMesh 支持导入和导出一系列不同的求解器格式。除了完全支持的求解器外,HyperMesh 还为支持的各求解器提供一个完全定制的环境(用户配置文件)。此外,它还具有一定的灵活性,可以通过独特而简单的接口语言支持更多求解器
Collaboration Tools协作工具
HyperMesh Collaboration Tools可进行标准安装,并支持开箱即用。因此,用户可以在功能强大且真正协作化的环境下工作。所有 HyperMesh 文件对话框均紧密集成了“浏览”对话框,便于用户高效地搜索数据库和检索文件。Organize Browser 能够帮助构建仿真数据和文件版本。无论是个人数据还是团队数据,都能得到高效的管理,从而确保始终使用最新版本的文件。其中,关键字搜索可实现对数据库的高效搜索。Connect 是指与常规团队数据库或公司 PLM 系统的连接。文件可从数据库中取回或上传。协作工具中还包含一个材料库,支持对公司材料数据库进行搜索和过滤。
根据用户环境定制 HyperMesh

  • 配置 HyperMesh 界面: 通过易用界面来定制您自己的建模环境,包括拖拽工具栏、可配置的下拉菜单和键盘快捷键等。
  • 自定义实用程序: 创建可完全集成至 HyperMesh 界面内的自定义应用程序。
  • 求解器输入转换器: 用户可以通过添加输入转换器来读取不同的分析数据,从而扩展 HyperMesh 的界面支持。
  • 求解器导出模板: 导出模板用于以用户定义的格式导出 HyperMesh 数据库,以用于不支持的求解器。
—————-
产品介绍来源于制造商官方网站。
