原理图画完的那一刻，活儿没完，装配的工作才刚开始。
柜内 3D 布局布线的价值，做电气的基本都认：器件摆位提前看得见，每根线长算得准，数据还能直接喂给裁线机。可真正用起来的公司并不多。
用不起来的原因也直白：一是数据不通——原理图在 EPLAN P8 / Solidworks Electrical 里画得好好的，却接不进别家的 3D 工具，整套换又贵又伤筋动骨；二是 3D 软件本身不便宜，中小项目摊不回来。
于是多数公司绕开 3D，回到老办法：师傅拿卷尺现场量、估着留，”差不多得了”。估短了，压接够不着，返工；估长了，柜里塞成一团，散热检修都难受。
有没有办法：原理图工具不换，3D 布局布线也用得起？有——今天的主角 ElecFlow，是 SEE 3D Panel 的配套插件，专治”数据不通”。

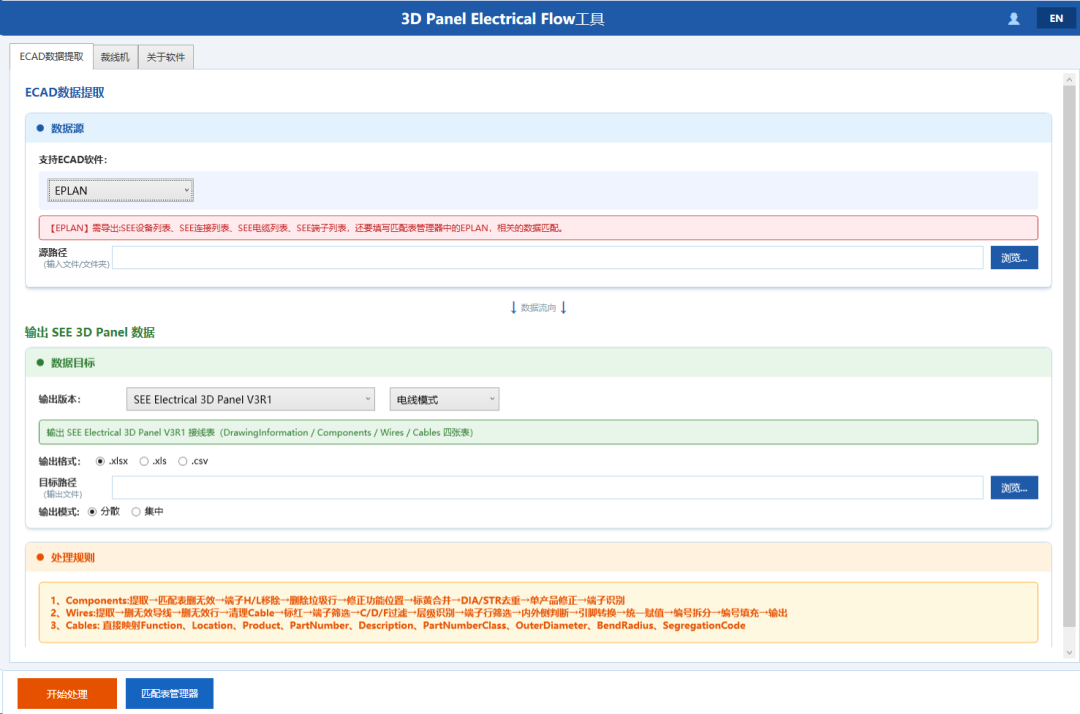

ElecFlow 干的事一句话说清：EPLAN P8 / Solidworks Electrical 原理图，报表导出，通过转换，导入 SEE 3D Panel 能布局布线；布线完的数据再经它一转，就是裁线机的做线工单。
· · ·
对比以前和现在，差在哪？
| 以前 |
|
| 现在 |
|
· · ·
工作流ElecFlow 在整条链路的两个位置
原理图是 EPLAN P8 / Solidworks Electrical 里现成的，3D 布局布线和裁线机也都是成熟工具——缺的从来不是工具，是把三段数据接起来的那座桥。ElecFlow 就站在桥的两头：
1原理图报表导出：EPLAN P8 / Solidworks Electrical 里的图纸，用报表导出来就行——设计不用改，数据先带出来
2ElecFlow 转数据（进）：报表变成 SEE 3D Panel 能识别的格式
3SEE 3D Panel 布局布线：元器件摆位、线槽走向，每根线的长度自动算准——这一步是用 SEE 3D Panel 完成的
4ElecFlow 转数据（出）：布线完导出报表，再经 ElecFlow 一转，就是海普瑞、宏晟、标领、力码科等主流裁线机直接能用的做线数据
⚡ 裁线机工单支持的机型
4 家厂商 6 种机型：海普瑞、宏晟 01/02、标领 01/02、力码科——基本覆盖行业主流。
· · ·
细节工单还能拆能合，车间排产更灵活
一个项目几十个柜，不是所有线都能一次切完。
ElecFlow 的工单支持拆分与合并：按尺寸分组，或按尺寸 + 颜色分组——车间怎么排产顺手，就怎么拆。多柜工单再也不用人工一柜一柜挑。
配置还能跨项目复用：匹配表一次配好，长期受益，新项目只需补新型号。
· · ·
受益这工具先帮了谁？
✓对用 EPLAN P8 / Solidworks Electrical 的公司：原理图是现成资产，不用为 3D 整体换工具、重画图纸——报表一导，ElecFlow 就把它接进 SEE 3D Panel
✓对电气工程师（尤其是兼做工艺的小团队）：以前卷尺量线、估线长、手抄手敲；现在 3D 把线长算准，两头的数据转换 ElecFlow 接送，时间还给设计
✓对车间：裁线机的工单，号码管方向、最短长度、并线这些规则都处理过了，照做就对，返工率肉眼可见地降
✓对项目：原理图 – 3D 布线 – 裁线机三段数据打通，中间少了几道人工倒手，交付更可控
EPLAN / Solidworks Electrical 原理图照用，3D 布局布线上得起，
裁线机接得上——ElecFlow 就是中间那座数据桥。
· · ·
