PDCC工艺尺寸链计算软件：从封闭环到公差优化的完整解决方案
在机械加工领域，工艺尺寸链计算是保证零件加工质量的核心环节。很多工程师对尺寸链的认识停留在表面，一旦涉及复杂的基准转换、余量分配和表处理厚度校核，往往只能凭经验估算。这种”差不多”的做法一旦出现纰漏，轻则导致零件返工，重则造成批量报废。由诚智鹏自主研发的PDCC工艺尺寸链计算软件，正是针对这一痛点设计的计算机辅助工具，帮助工程师从繁琐的手工计算中解放出来，系统性地排查工艺漏洞。
工艺尺寸链：机械加工中不可忽视的精度防线
在零件的加工过程中，决定各个工序要素间相互关系的尺寸按照一定顺序排列，形成一个封闭的尺寸系统，这就是工艺尺寸链。每一条尺寸链都由封闭环和组成环构成。封闭环是加工之后间接形成的那个尺寸，组成环则是对封闭环产生影响的全部相关尺寸，其中又分为增环和减环——增环增大导致封闭环增大，减环增大则导致封闭环减小。
工艺尺寸链计算之所以重要，是因为它直接关系到五个关键目标：第一，获得合理的工序公差，保证产品加工质量；第二，检查工艺漏洞，提前优化，避免试生产造成的资源及时间浪费；第三，优化零件加工工艺路线，避免累计误差；第四，减少装配现场的修锉调整工作量；第五，降低产品的返修率，帮助企业节约成本。特别是在航空发动机等高端制造领域，零件结构复杂、精度要求极高，工艺尺寸链的准确性直接决定了产品的合格率和可靠性。
封闭环的确定：工艺尺寸链计算的核心难点
在工艺尺寸链计算中，最大的挑战不在于数学运算本身，而在于封闭环的准确识别。由于产品制造通常需要多道工序才能完成，涉及到加工基准、设计基准和测量基准之间的反复转换，封闭环的确定往往需要工程师具备丰富的工艺经验。以下是实际工作中常见的五种封闭环查找场景：
定位基准与设计基准不重合。当工件以某一已加工表面为定位基准来加工另一个表面时，加工表面到定位基准的尺寸为工序尺寸，而加工表面到设计基准的尺寸则是间接形成的封闭环。这种情况在箱体类零件加工中极为常见，一旦封闭环判断错误，后续所有计算都将失去意义。
测量基准与设计基准不重合。某些设计尺寸不便直接测量，工程师会改用测量另一个尺寸来间接控制。此时，测量表面到设计基准的尺寸是封闭环。这种间接测量方式虽然操作便利，但增加了误差传递的环节，必须通过尺寸链计算来验证可行性。
中间工序的封闭环。以典型的轴类零件加工为例，经过精镗内孔、插键槽、热处理、磨内孔等多道工序后，键槽深度这个尺寸是磨削内孔之后间接形成的，属于封闭环。这类场景要求工程师对整个工艺流程有全局视角，仅凭单道工序的图纸难以判断。
表面处理工序中的封闭环。渗入类表面处理（如渗碳、渗氮）和镀层类表面处理（如镀铬、镀锌）的封闭环判断逻辑恰好相反。渗入类处理中设计要求的渗入层厚度是最后间接形成的封闭环；而镀层类处理中镀层厚度是可通过工艺条件直接控制的组成环，电镀后的零件尺寸才是间接形成的封闭环。混淆这两类场景会导致工艺参数设计完全错误。
粗、精加工工序中的封闭环。当设计基准与加工基准统一时，粗加工和精加工尺寸均为直接加工形成，而余量则是间接形成的封闭环。当基准不统一时，情况则完全不同，此时精加工尺寸可能变为间接形成的封闭环。
以上五种场景覆盖了工艺尺寸链中最常见的封闭环判断难点。一个中等复杂度的零件往往涉及几十甚至上百个工序尺寸和余量计算，如果完全依靠手工逐一处理，不仅效率低下，而且容易在封闭环判断环节出错，进而引发连锁反应。
PDCC软件如何破解工艺尺寸链计算难题

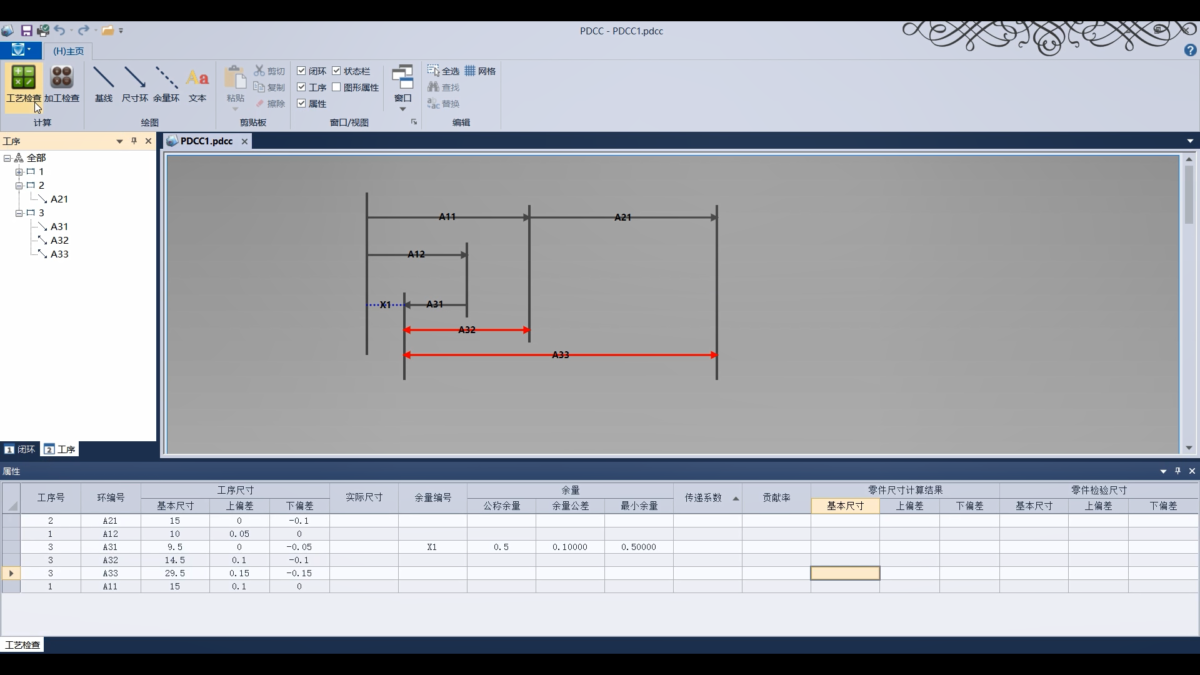

PDCC工艺尺寸链计算软件的核心价值在于将封闭环的查找和尺寸链的计算过程系统化、自动化。工程师只需要根据实际工艺规程的顺序依次输入工序信息，软件就能自动识别封闭环与组成环的关系，完成复杂的尺寸链计算。这种工作方式有三个显著优势：
快速梳理工艺流程。PDCC提供直观的工艺流程输入界面，帮助工程师清晰表达每一道工序的加工内容、定位基准和尺寸要求。相比传统的手工绘图和表格记录，软件化的流程管理大幅降低了信息遗漏的风险。
一键计算与结果追溯。输入完成后一键即可完成全部尺寸链计算，计算过程高度自动化。输出结果不仅包含最终尺寸的判断结论，还会清晰标注存在工艺错误的环节，并以表格形式展示各关联工序尺寸之间的传递系数和贡献率，方便工程师快速定位问题根源并进行工艺优化。
全尺寸检查覆盖。软件能够对产品全部工序尺寸进行系统性检查，包括已开始加工的零件和已组装成部件的结构尺寸。这一能力在航空发动机等复杂装备的制造过程中尤为重要，因为这类产品的零件数量庞大、装配层级多，任何一处工艺尺寸的偏差都可能通过尺寸链逐级放大。
仿真法：从公差设计到合格率预测的进阶工具
除了基于极值法和概率法的传统尺寸链计算，PDCC还支持基于蒙特卡洛随机抽样方法的仿真分析。仿真法的本质是模拟零件尺寸在公差范围内的实际分布趋势，通过数千次虚拟装配来预测产品在大批量生产中的一次合格率。一次合格率指在装配过程中不借助人工调整、修锉或平移等手段，直接达到技术要求的概率。
以一个典型装配场景为例：将零件A右侧紧靠零件B左侧面，B紧靠C槽右内侧面装入C槽中，需要计算A零件与C槽内侧左面之间的间隙值X，设计要求X应控制在0.13至0.32毫米之间。已知A宽度为10（+0.1/-0.05）毫米，B宽度为20（-0.1/-0.2）毫米，C槽宽度为30（+0.2/+0.1）毫米。初次仿真5000次后，合格率仅为90.76%。这意味着在现有公差方案下，每生产100件产品就有近10件需要返修或报废。
PDCC的仿真分析不仅给出了合格率数据，还通过可视化分布图指出了优化方向：”把A的公差带适当上移”。按照这一建议，将A的公差从10（+0.1/-0.05）调整为10（+0.15/0）后再次仿真，合格率跃升至99.66%。值得注意的是，这次调整并未改变零件的尺寸精度等级和加工难度，仅仅通过公差带的合理平移就实现了显著改善。这正是仿真法的价值所在：它不仅告诉工程师当前方案”行不行”，还能指出”往哪个方向改”才能高效提升合格率。
仿真法同时适用于大批量生产的公差验证和小批量生产的装配合格率预测，为不同生产规模的企业提供了灵活的公差分析工具。
PDCC的行业定位与选型参考
PDCC由诚智鹏自主研发，是国内较早推出的计算机辅助工艺尺寸链计算软件。它在功能定位上聚焦于工艺尺寸链的校核与精度设计，覆盖线性尺寸链、平面尺寸链和空间尺寸链的计算场景，可处理尺寸公差、形位公差、角度公差和装配误差的综合分析。
在实际使用反馈中，PDCC的几个特点被用户反复提及：一是建模速度快，能够快速将复杂的工艺流程转化为可计算模型；二是公差分配功能实用，可以根据装配要求反向推导各组成环的合理公差范围，帮助工程师在精度和成本之间找到平衡；三是3D版本在可视化方面表现出色，三维环境下的尺寸链展示让分析结果更加直观。
对于正在选型的企业而言，需要特别关注几个方面：首先，工艺尺寸链计算软件与通用CAD软件中的公差分析模块有本质区别，前者专注于制造过程中的工序级尺寸链校核，涉及基准转换、余量分配、表处理厚度等工艺特有的计算场景；其次，PDCC作为国产软件，在本土化服务和价格方面具有一定优势；此外，不同版本的功能覆盖范围存在差异，企业在采购前建议结合自身产品特点和工艺复杂度，明确所需的功能模块和授权方式。
工艺尺寸链计算的准确性直接影响产品的制造成本和质量水平。对于产品结构复杂、加工工序多、精度要求高的制造企业，引入专业的计算机辅助工具来替代手工计算，不仅是效率提升的问题，更是从源头保障零件质量的关键举措。如果您希望进一步了解PDCC的版本差异、授权方式和实际采购报价，欢迎通过软服之家平台提交需求，我们将协助您对接正规厂商或授权服务商，获取针对性的方案建议。
