Simcenter Micred T3STER 是什么
Simcenter Micred T3STER（简称 T3Ster）是西门子数字化工业软件旗下的一款半导体器件瞬态热特性测试平台，其前身由 Mentor Graphics MicReD 团队研发。该仪器遵循 JEDEC JESD51-1 和 JESD51-14 等国际标准，用于精确测量半导体器件的结温热阻和封装热特性参数。
T3STER 的核心原理是利用半导体器件的结电压与温度之间的线性关系（温度敏感参数 TSP），通过施加精确的加热功率并记录冷却阶段的瞬态温度响应，以微秒级时间分辨率和 0.01°C 结温分辨率完成测量。整个过程仅需电气连接，无需破坏器件封装，属于非破坏性测试方法。
核心功能
结构函数分析：热学”X 光片”

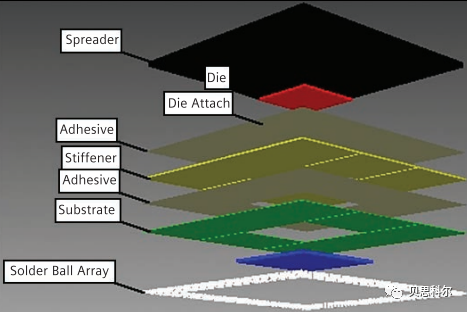

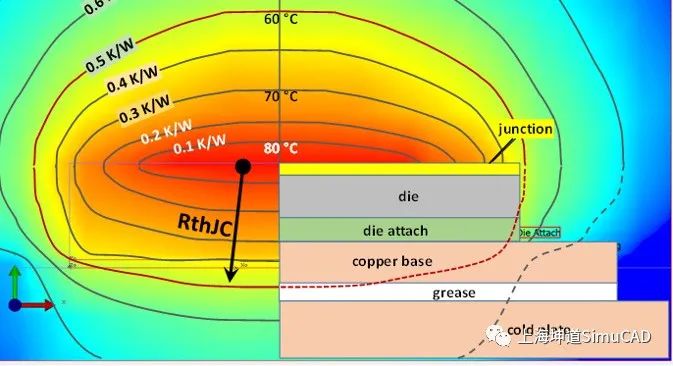

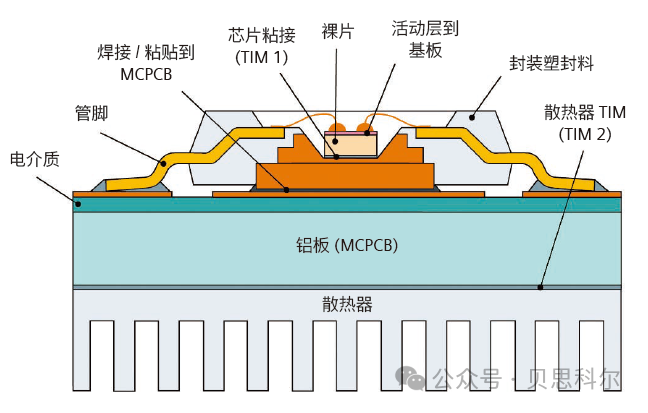

T3STER 最具差异化的功能是结构函数分析。系统将采集的瞬态温度-时间数据通过数学变换转换为积分结构函数和微分结构函数。微分结构函数能够像”热学 X 光片”一样逐层揭示封装内部结构：芯片、贴装材料、基板、散热界面材料的每一层热阻和热容值都会在曲线上清晰呈现。工程师可以据此精确定位封装内部的热瓶颈和缺陷位置，这是传统红外热像仪或热电偶测温无法做到的。
封装缺陷无损诊断

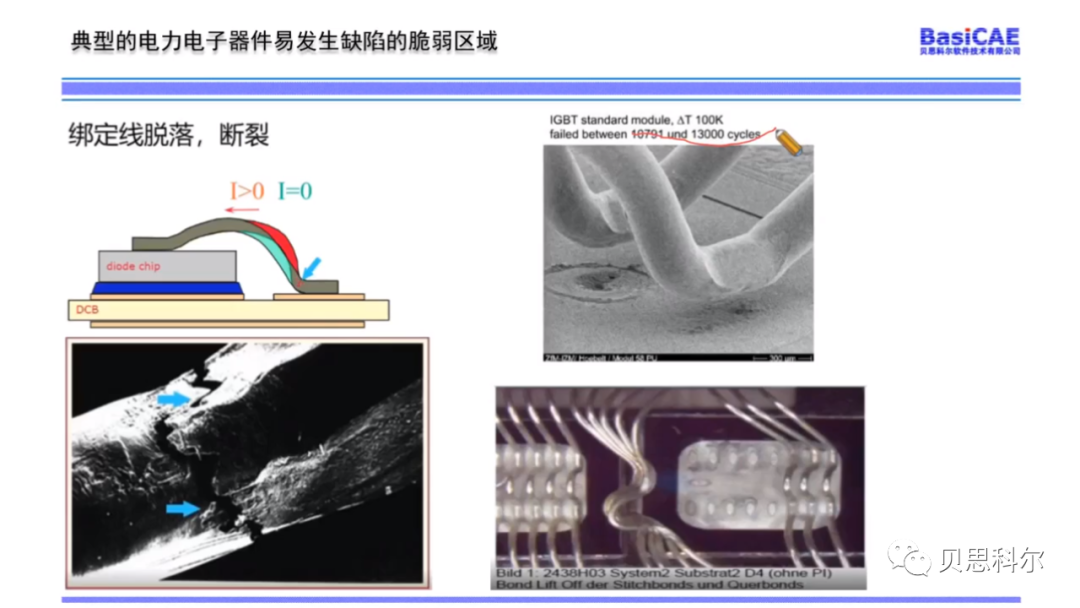

借助结构函数，T3STER 可以在不拆解器件的前提下诊断多种封装缺陷：芯片贴装空洞检测、焊料层分层或孔隙识别、导热界面材料涂抹不均或老化分析。对于车规级 IGBT 模块、SiC MOSFET 等功率器件，这种非破坏性诊断能显著降低可靠性验证成本，避免因拆解分析导致的样品破坏。
热仿真模型校准

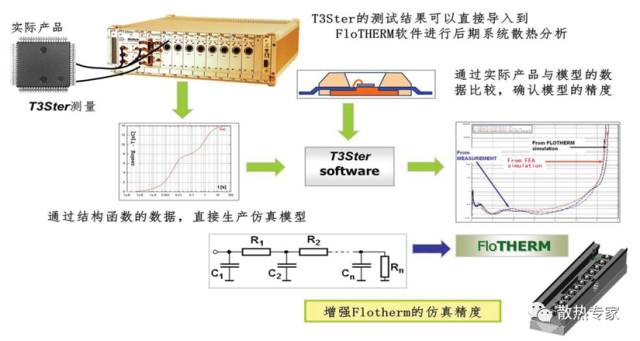

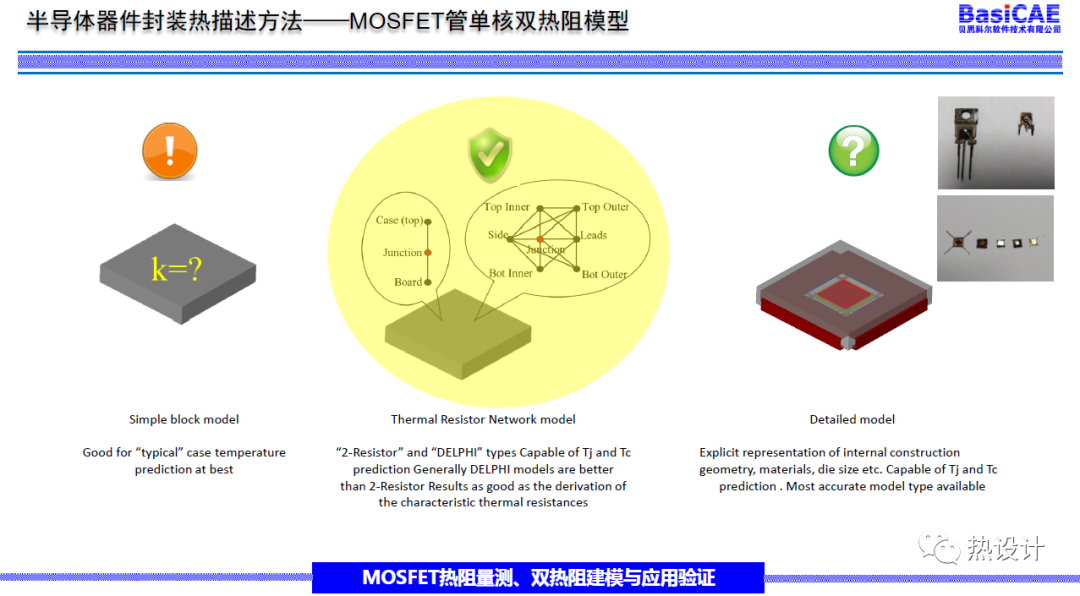

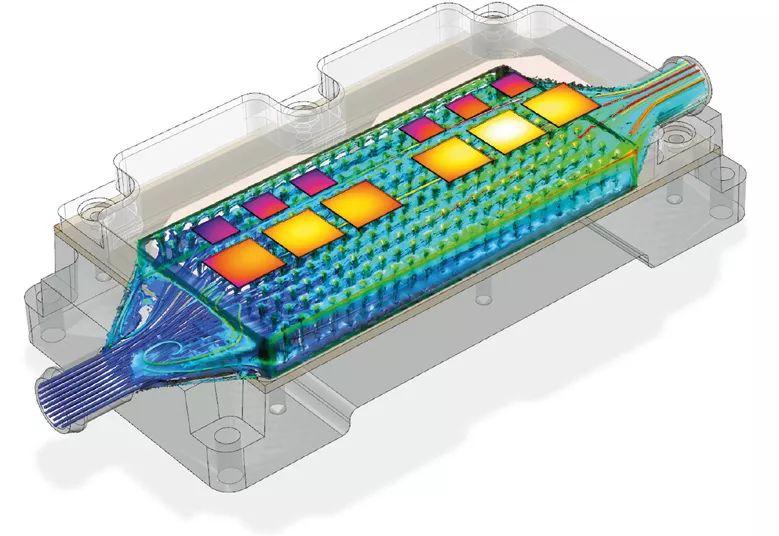

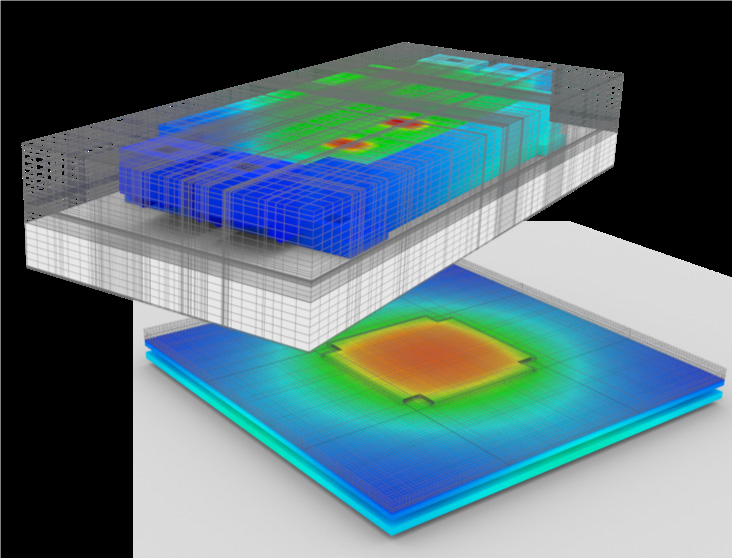

T3STER 的实测数据可以导入 Simcenter FloTHERM、FloEFD 以及 ANSYS Icepak 等主流 CFD 热仿真软件，利用结构函数校准详细三维热模型。据实际应用反馈，经 T3STER 数据校准后的仿真精度可达 99% 以上。同时系统支持生成稳态和动态紧凑热模型（DCTMs），用于系统级热仿真中的器件简化建模。
多通道与扩展能力

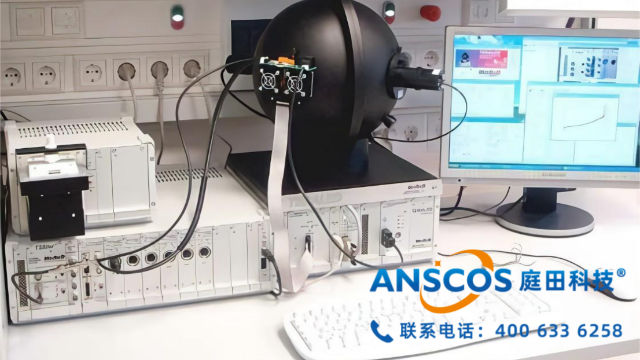

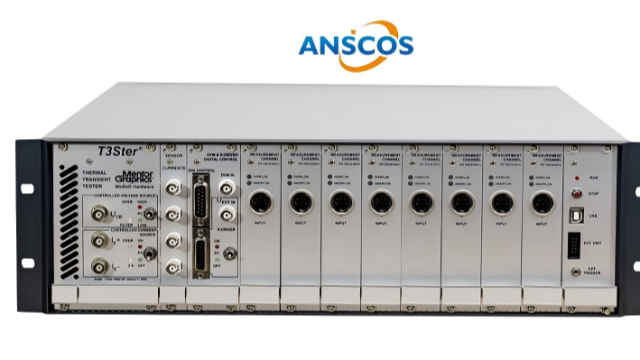

基础配置提供 1-8 通道并行测试。T3Ster SI 升级版可单机架扩展至 10 个插入单元、40 个测量通道，两台并联可达 80 通道，适合批量测试和产线应用场景。可选配 TeraLED 模块实现 LED 光-热-电联合测试，满足 JESD51-52 标准；还可选配 BOOSTER 功率扩展单元和各类测试夹具适配不同封装的器件。
技术优势
在精度方面，T3STER 的结温分辨率达到 0.01°C，时间分辨率 1 微秒，信噪比超过 4000，综合品质因数 FoM 达到 10000 W/°C，在同类产品中处于领先水平。测试遵循 JEDEC 静态测试法，单次测试即可获得可靠结果，可复现性高。结构函数分析是 T3STER 的独有技术，能够在不破坏封装的前提下实现封装内部的热特性逐层解析，这是多数竞品所不具备的。
与仿真工具的深度集成也是 T3STER 的重要优势。实测数据可直接用于校准 Simcenter FloTHERM 和 FloEFD 的详细模型，形成”实测-校准-验证”的闭环工作流。对于同时使用西门子仿真工具链的团队，这一集成能力可以显著缩短模型校准周期。
典型应用场景
T3STER 的服务对象覆盖从分立器件到复杂多芯片模组的各种半导体产品。在功率半导体领域，IGBT、SiC MOSFET 和 GaN 器件的散热性能评估和焊接缺陷检测是主要应用方向。在消费电子和服务器领域，CPU、GPU、SoC 等大规模集成电路的结温精确测量与封装热瓶颈分析同样依赖该设备。
汽车电子和航空航天领域对可靠性要求极高，T3STER 可用于车规级 AEC-Q100/101 认证中的热特性测试。在半导体封装工艺监控方面，它可以作为失效分析工具，在不破坏样品的情况下定位焊料层空洞、分层等缺陷。LED 照明和显示行业则利用 TeraLED 选配模块进行光-热一体化测试。此外，导热界面材料供应商也使用 T3STER 精确测量导热硅脂、相变材料和导热垫片的导热系数与接触热阻。
选型注意事项
T3STER 作为工业级专业测试仪器，其采购成本较高，主要面向中大型半导体企业、专业可靠性实验室和高校科研机构。中小企业在预算有限的情况下需要评估投入产出比。此外，结构函数分析和模型校准对操作人员的工程背景有一定要求，团队需要具备热学工程或半导体封装方面的专业知识。
需要注意的是，T3STER 与西门子仿真生态（FloTHERM/FloEFD）深度绑定，如果团队主要使用其他仿真工具（如 ANSYS Icepak），虽然实测数据可以导入，但集成的便利性和工作流顺畅度可能不如使用西门子工具链的场景。购买前建议确认已有的仿真工具环境。
T3STER 的价格信息并不在官方网站公开，需要联系西门子销售团队获取报价。不同配置（T3Ster 基础版与 T3Ster SI 升级版）、是否选配 TeraLED 模块与 BOOSTER 单元，以及通道数量等因素都会影响最终报价。建议在询价时明确测试通道数需求、器件封装类型和是否需要进行光电器件测试，以便获得准确的配置方案和报价。此外，授权方式、维护服务和培训支持也是采购评估中需要确认的内容。
对于需要多通道并行测试或产线批量化应用的场景，T3Ster SI 提供了更强的扩展能力。若仅用于实验室研发阶段的小批量器件热特性分析，基础版 T3Ster 配合 8 通道配置通常能够满足需求。在选型时还应注意不同封装形式所需的测试夹具和适配器是否在报价方案中涵盖。
作为一款遵循 JEDEC JESD51-14 标准的商用测试设备，T3STER 在结温测量和热阻分析领域具有较高的行业认可度。建议有采购意向的用户在软服之家平台咨询，结合自身测试需求和预算，联系西门子官方或授权渠道获取最新的配置方案和正式报价。
