为提高试验分析效率，降低错误风险，确保分析结果的一致性，是否可以无需过多人为干预，就能将4组Run的Runup和Rundown自动批量截取和标准化分析呢？其实，Simcenter Testlab Neo平台的Process Designer就能满足这样的功能需求。
Process Designer简介Part.2

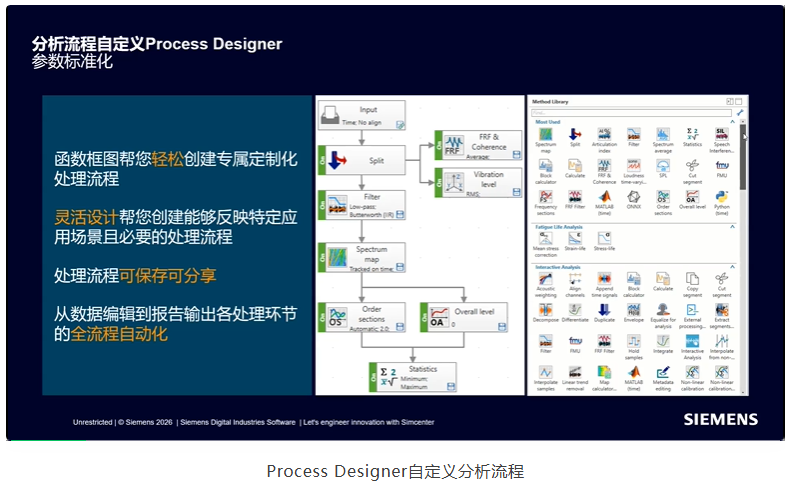

Simcenter Testlab Neo内置了丰富的方法库，Process Designer是Neo的核心模块之一，更是这些方法运行的必要环境。在Process Designer界面中，通过拖拽连线就可轻松搭建专属定制分析流程，流程中各方法的参数可提前设置好，流程可保存为文件，分享给同事或下次直接调用，从而实现试验分析流程标准化。

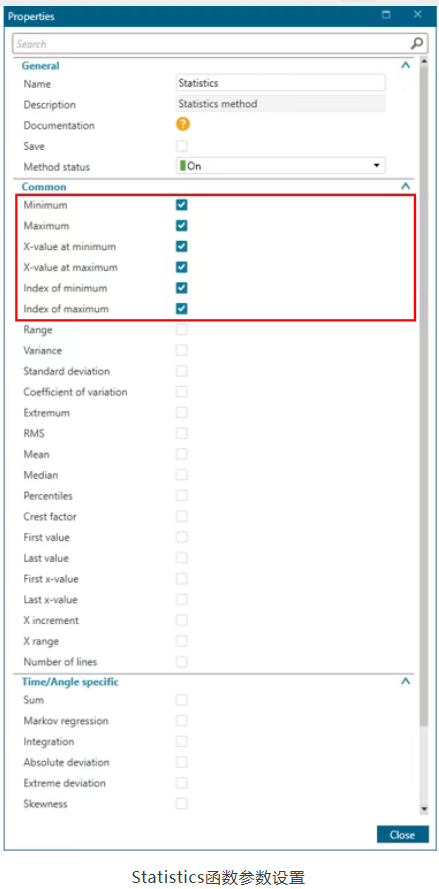

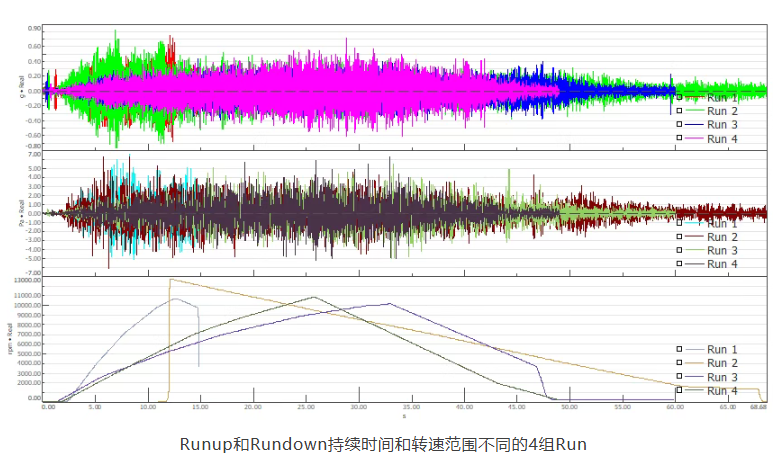

待分析数据为上述4组Run，每组Run同步采集了加速度、声压和转速，Runup之后立即Rundown，组间的持续时间和转速范围不同。利用Simcenter Testlab Neo的Process Designer搭建自动批量截取分析流程，调用的函数主要包括：Block和Pass数据筛选分流、Statistics统计、Calculate时域计算、Extract segments (rule-based)基于逻辑判断的时间截取、Spectrum map跟踪时间或转速的三维谱分析、Order sections阶次提取。

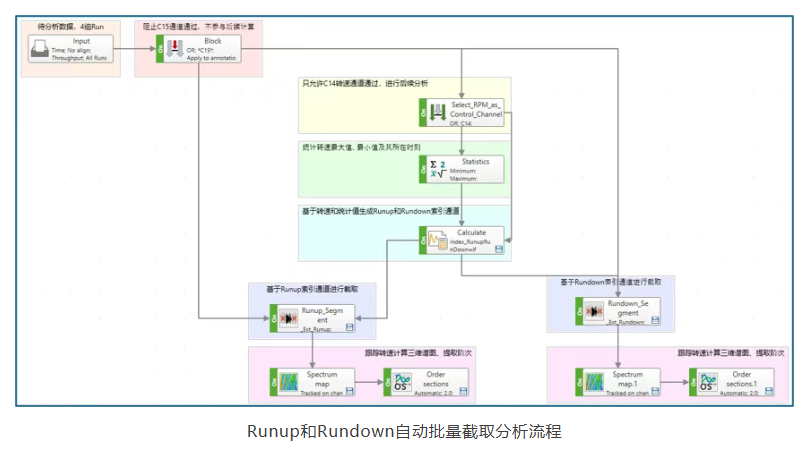

搭建的自动批量截取分析流程如上图所示，同时备注了每个函数的用途，提高流程的可读性，以便其它工程师快速厘清逻辑。下面详细说明计算过程：

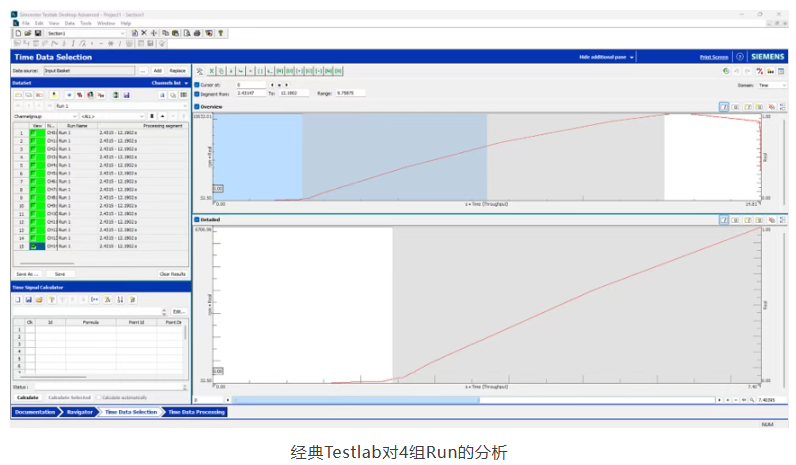

(1) 与经典Testlab一样，选中待处理的4组Run，右键Add to Input Basket，所有数据将被临时存放在Input函数。

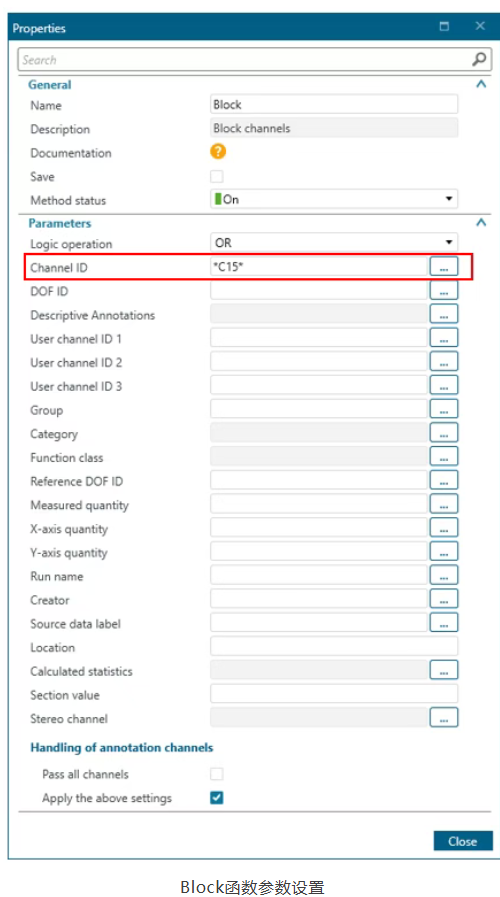

(2) Block函数阻止4组Run的C15通道通过，不参与后续计算；通过的加速度、声压、转速将进行三路分析，中间一路将基于转速通道的统计值（最大值、最小值及其所在时刻）和转速通道本身生成Runup和Rundown索引通道；左右两路将和索引通道汇入Extract segments (rule-based)函数（已自定义命名，左侧：Runup Segment，右侧：Rundown Segment），以中间生成的索引通道为参考信号，对加速度、声压、转速进行Runup和Rundown截取。
(3) 中间一路先后分为三步计算：

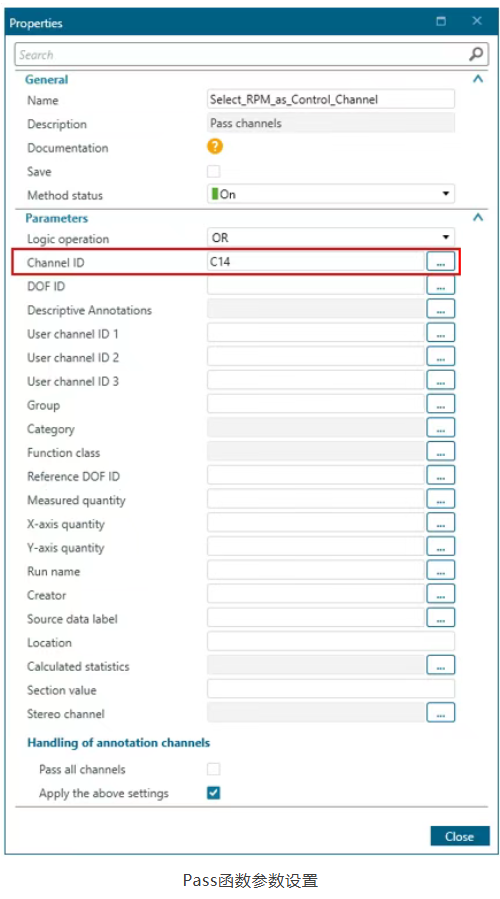

a. 首先利用Pass函数（已自定义命名为Select RPM as Control Chanel）使C14转速通道通过，一方面计算统计值（最大值、最小值及其所在时刻），另一方面与统计值同时汇入Calculate函数。

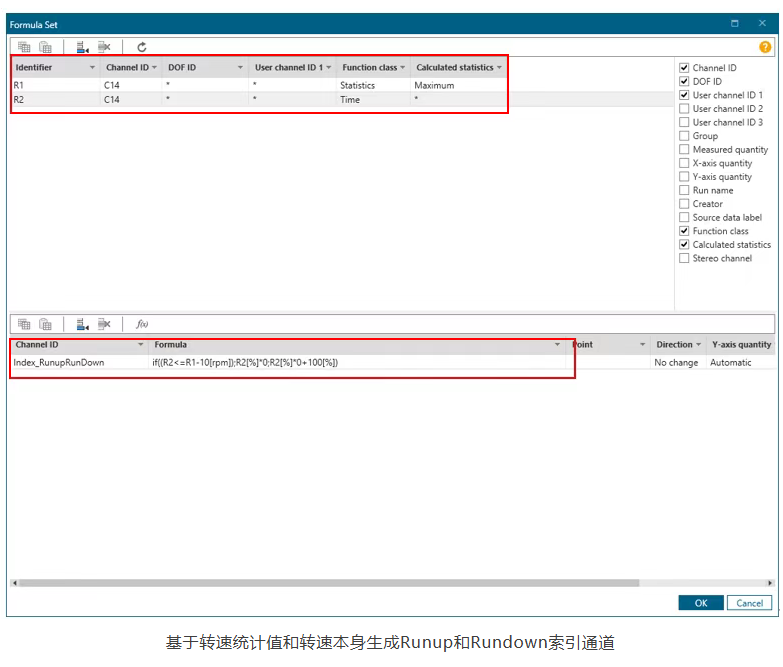

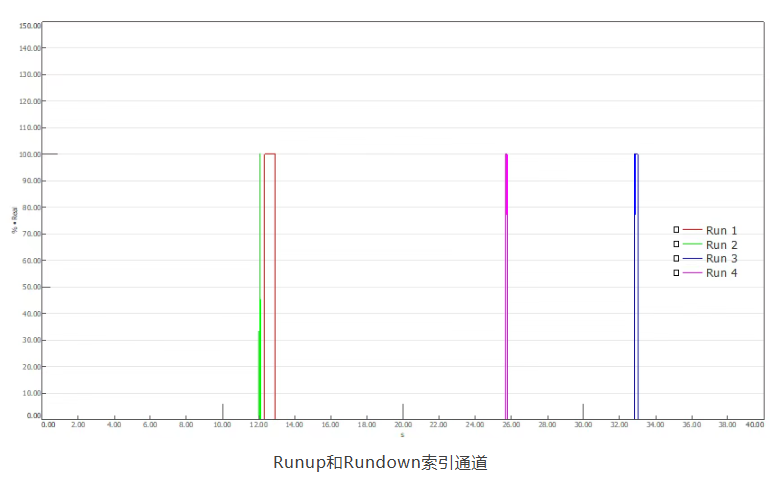

c. 最后在Calculate函数节点，基于汇入的转速统计值和转速本身，生成Runup和Rundown索引通道：将C14转速通道的最大值赋给中间变量R1；将C14转速通道本身赋给中间变量R2；通过公式if((R2<=R1-10[rpm]);R2[%]*0;R2[%]*0+100[%])生成索引通道Index_RunupRunDown（具体含义为：如果转速本身R2小于等于最大转速R1-10 [RPM]，取值0%，否则取值100%,对于容差10RPM，可根据实际经验取值）。
注：索引通道的生成是Runup和Rundown自动批量截取分析的核心步骤之一。

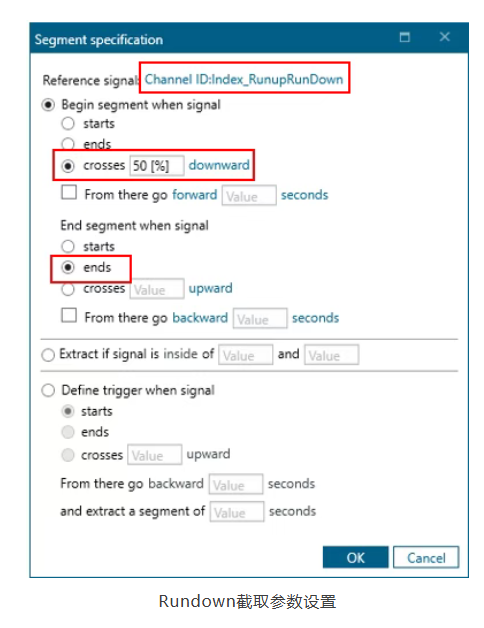

(4) 索引通道Index_RunupRunDown和经Block函数筛选后的加速度、声压和转速一并汇入左右两侧Extract segments (rule-based)函数，左侧Runup Segment进行Runup工况截取，右侧Rundown Segment进行Rundown工况截取。

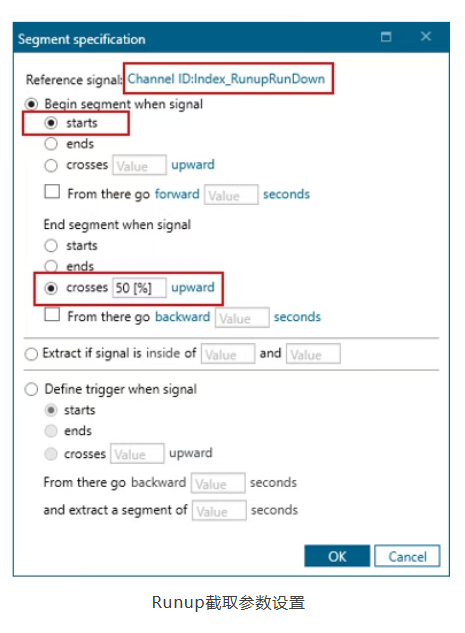

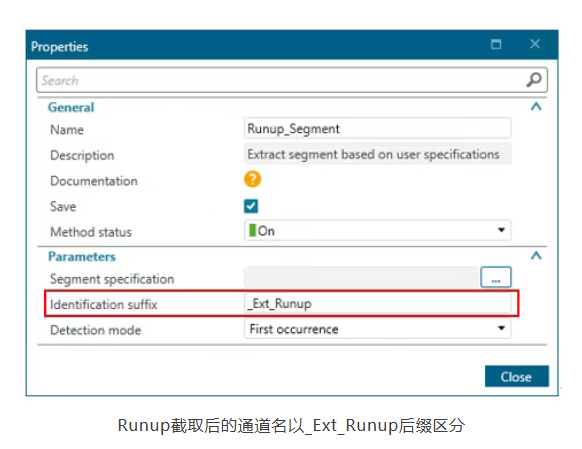

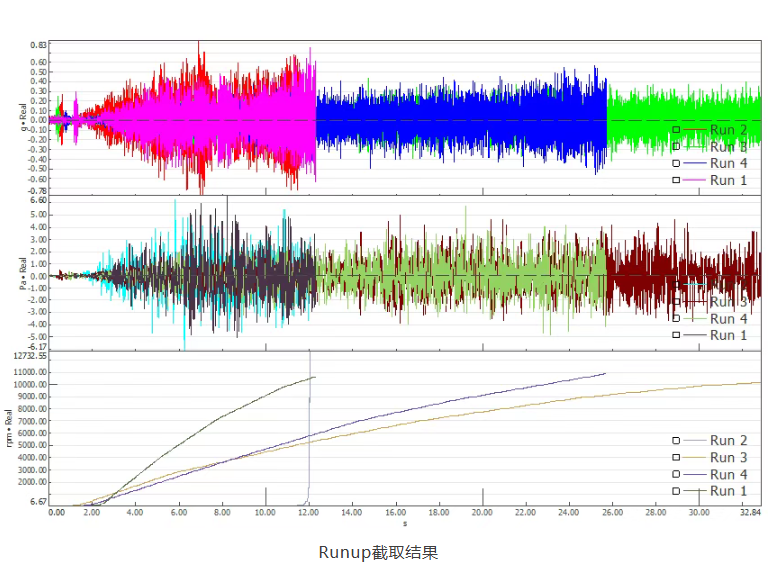

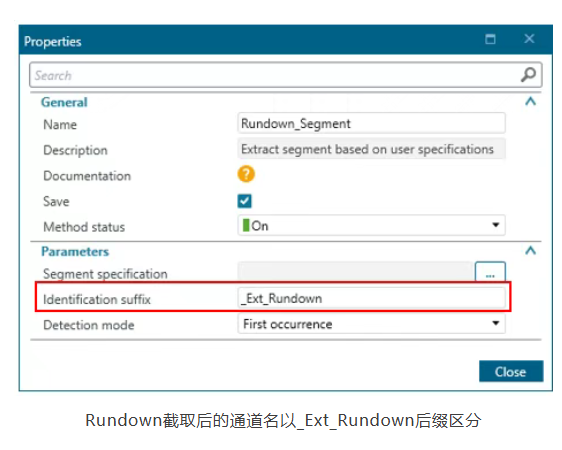

对于Runup截取，以索引通道Index_RunupRunDown作为参考信号Reference signal，起始时刻定义为参考信号的starts，从0时刻开始，终止时刻定义为参考信号向上（upward）穿过50%的时刻。截取后的通道名以_Ext_Runup后缀加以区分

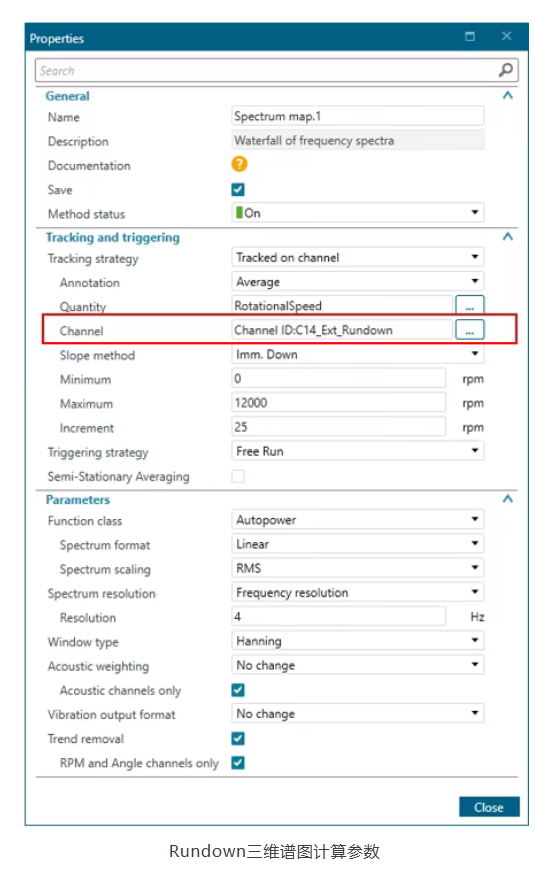

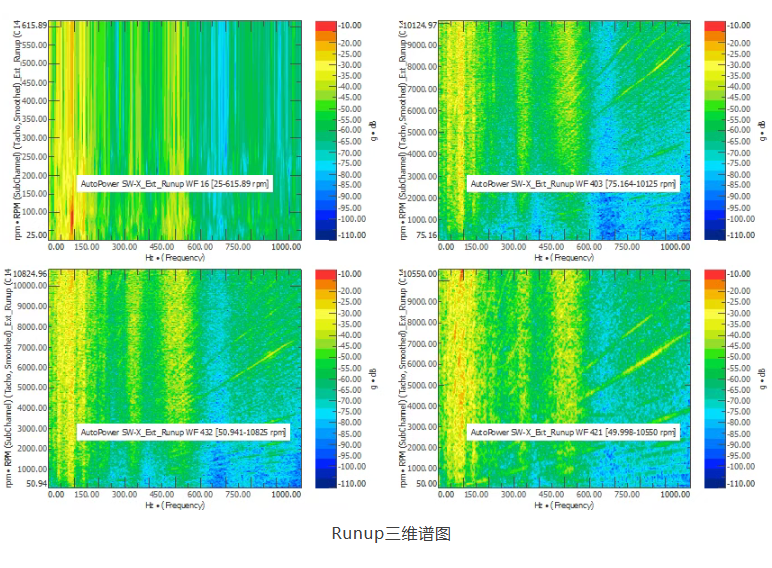

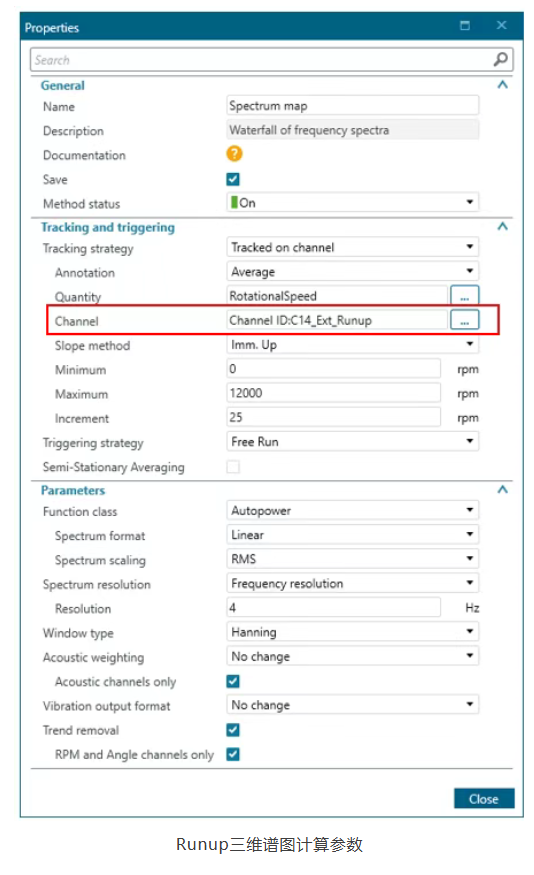

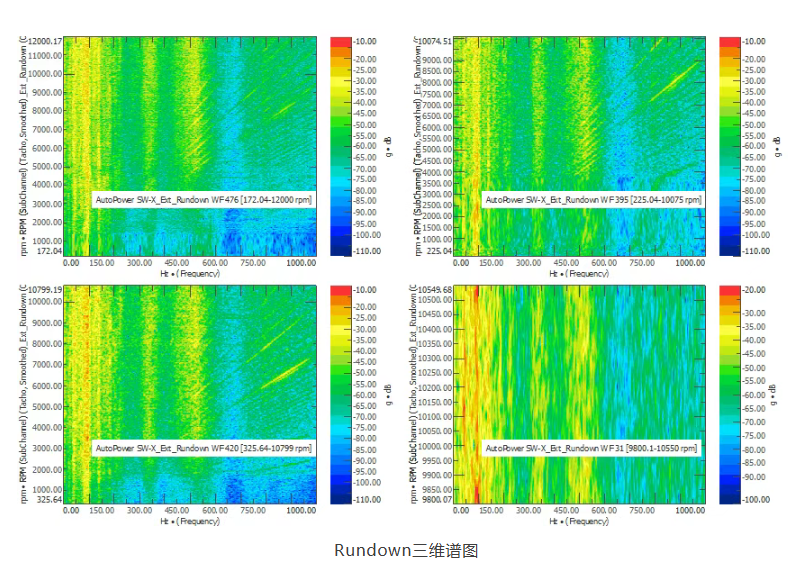

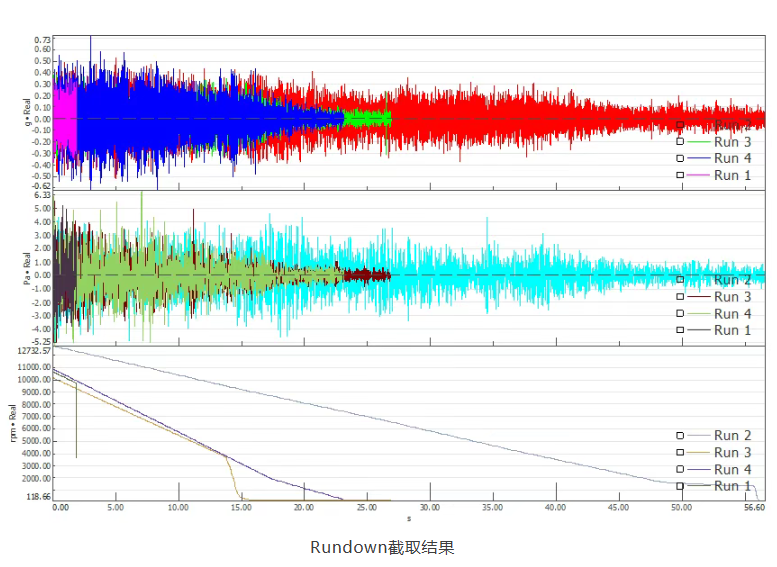

(4) 最后，左右两侧分别跟踪截取的转速C14_Ext_Runup和C14_Ext_Rundown，对截取的加速度、声压，计算三维谱图和提取阶次。
