OptiStruct的三轮车车架结构刚强度仿真计算与优化

随着城乡物流与短途运输需求的持续增长，三轮车因其结构简单、成本低廉、机动性强等特点，在中国的农村、城郊及城市小型配送等场景中被广泛应用。作为一种经济实用的交通工具，三轮车在农业运输、环卫作业、小型物流配送等领域发挥着重要作用。

在三轮车的整车结构中，车架起着至关重要的作用。它不仅支撑发动机、货厢、座椅等关键部件，还承担来自地面、动力系统以及运输载荷的多种复杂载荷，是整车力学性能的核心载体。车架的结构强度与刚度直接决定了整车的运行稳定性、安全性和使用寿命，特别是在恶劣道路环境或长期高载荷运行条件下，合理的车架结构设计显得尤为重要。

目前，三轮车车架的设计仍以经验法为主，依赖设计人员的经验进行手工校核。这种方式往往缺乏对结构细节应力分布的全面掌握，容易导致结构刚度不足、局部应力集中，甚至在长期使用过程中出现疲劳损伤与裂纹。此外，结构设计中还普遍存在重量与强度之间的矛盾：为提高承载能力而导致结构过重，影响整车经济性和动力性能。

为解决上述问题，现代工程设计中越来越多地引入有限元分析方法。有限元分析作为一种先进的数值模拟技术，能够准确模拟结构在各种载荷条件下的受力与变形情况，为结构性能评估和优化提供科学依据。通过建立三轮车车架的有限元模型，施加典型工况载荷，可以识别结构薄弱部位，评估整体强度与刚度，进而指导结构改进与轻量化设计。

基于此，本文拟开展三轮车车架的有限元建模与仿真分析工作，研究其在实际使用工况下的受力响应特征，评估结构安全性与合理性，为后续结构优化、减重与疲劳寿命评估提供技术支持。

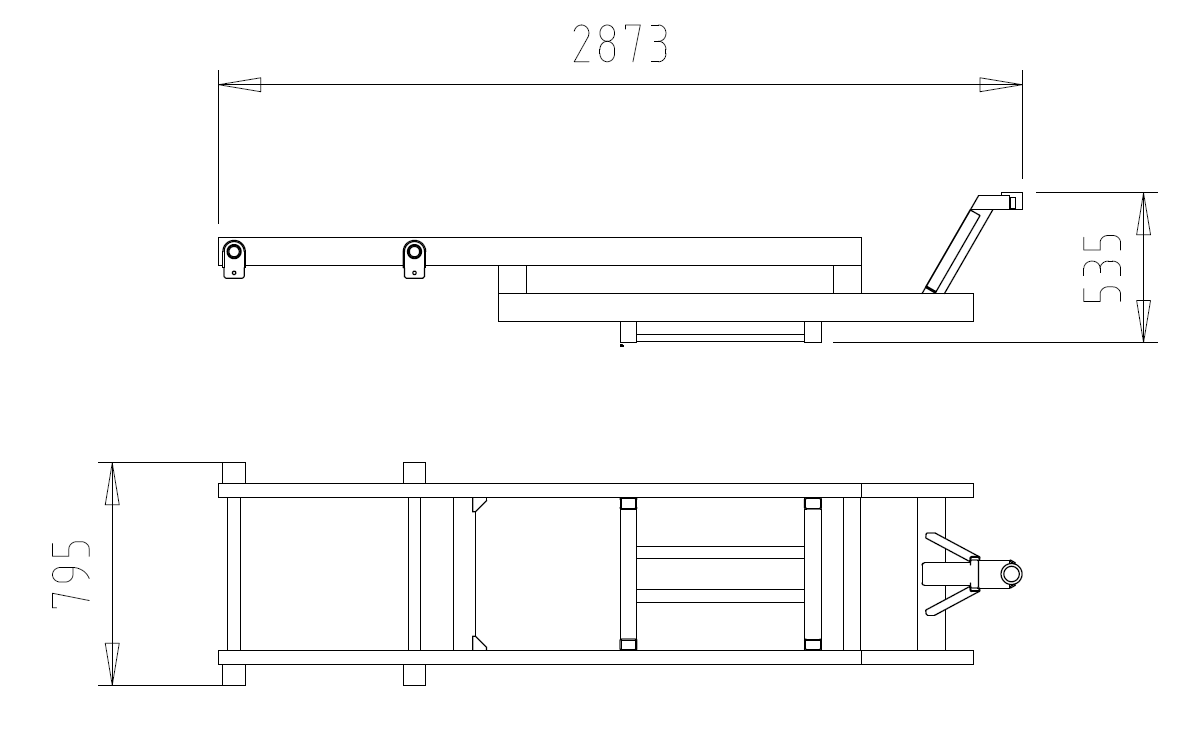

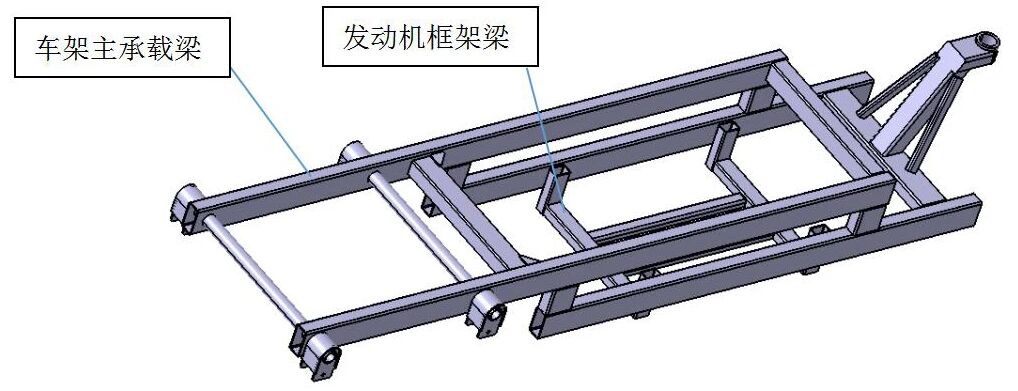

二、三维模型及总体尺寸

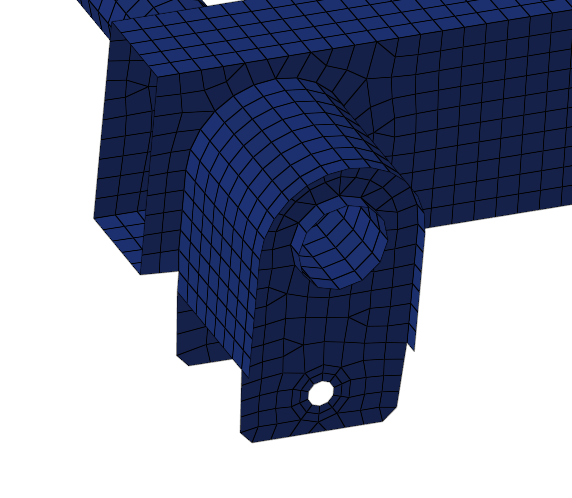

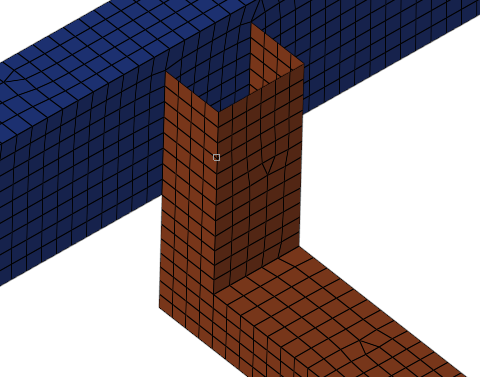

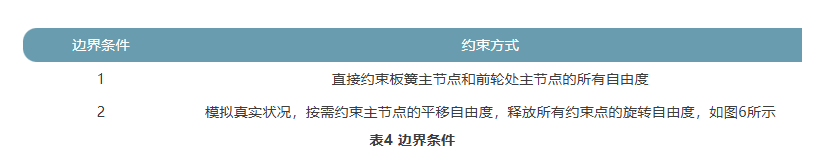

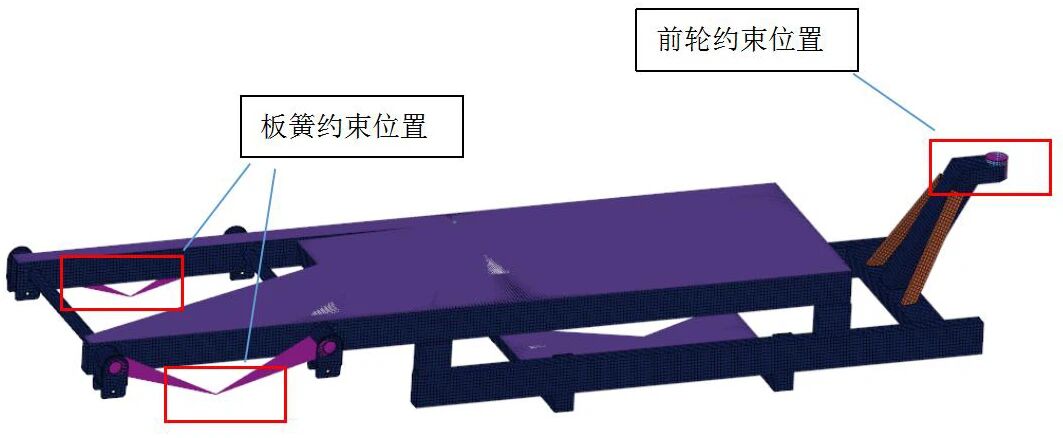

使用边界条件2的约束方式，既不会出现整体刚体旋转，同时释放了各约束节点的旋转自由度，并且允许各点之间相互靠近与远离，更符合车架实际工作时的边界条件。

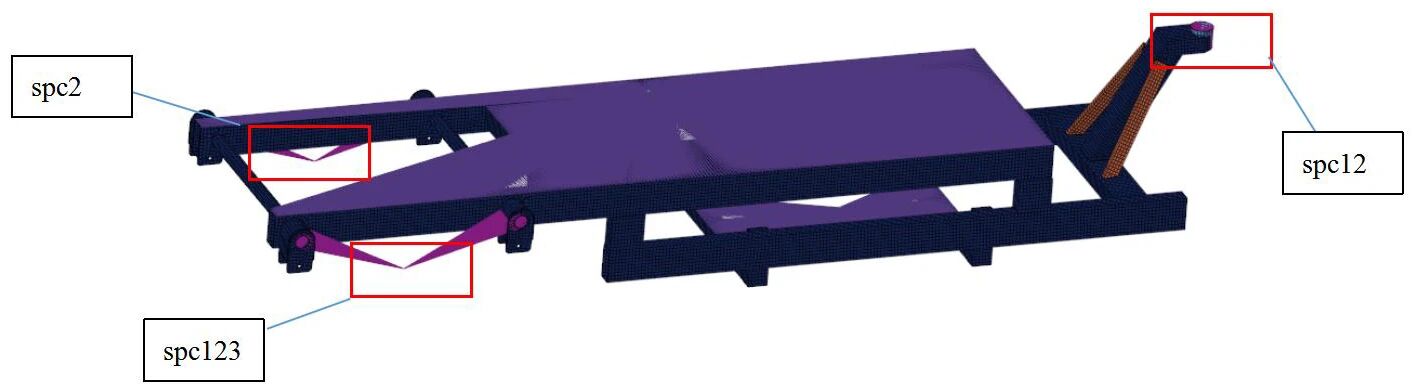

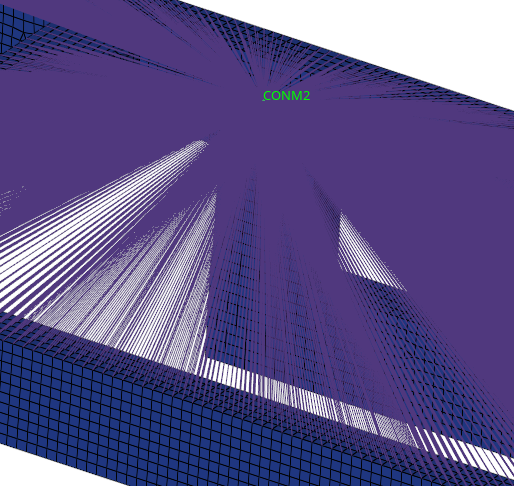

两种边界条件下，载荷以同样的方式进行加载，首先创建三个方向的单位重力加速度GRVA卡片，如下图：

由以上结果可知：

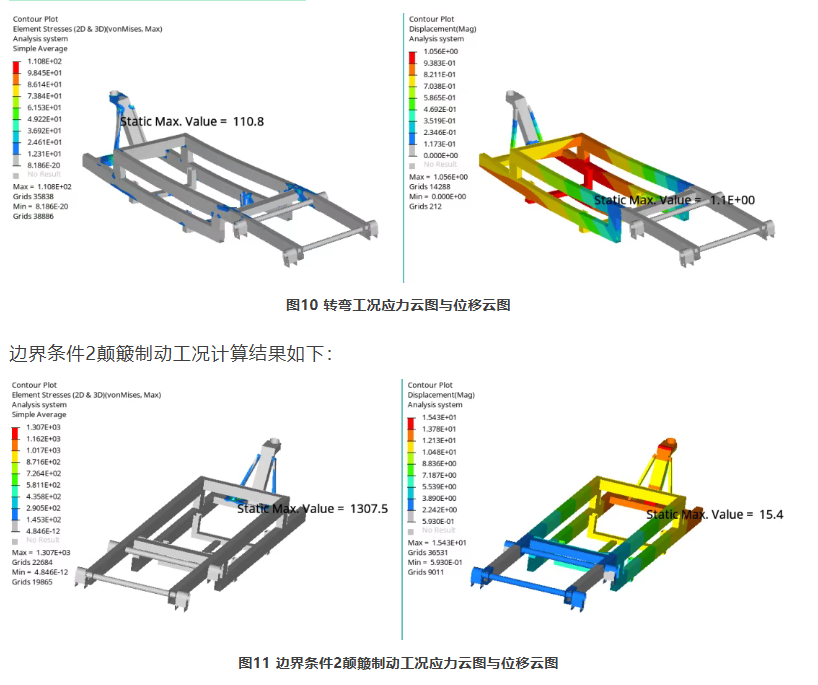

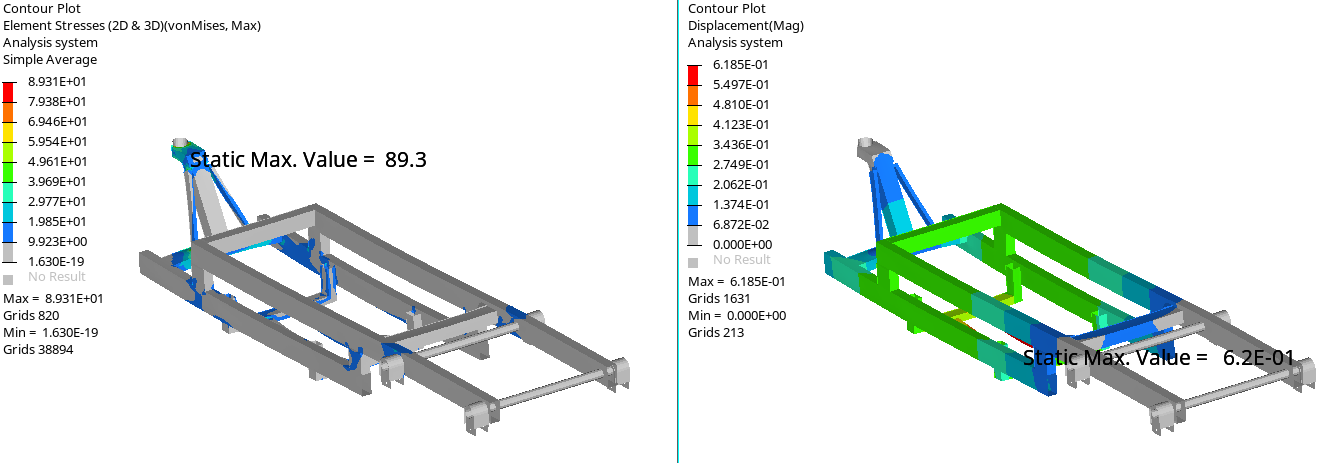

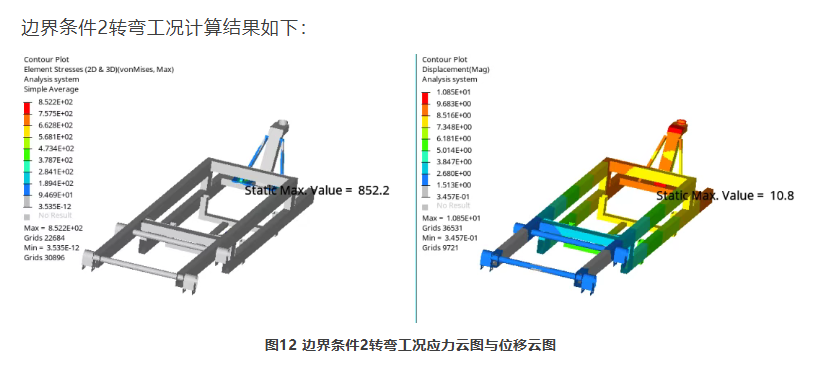

（1）两种边界条件的计算结果差异巨大，变形趋势以及应力分布也完全不同；

（2）以边界条件2的计算方式，最大应力远远超过材料屈服强度，结构设计不合理。

3.6 结构优化从

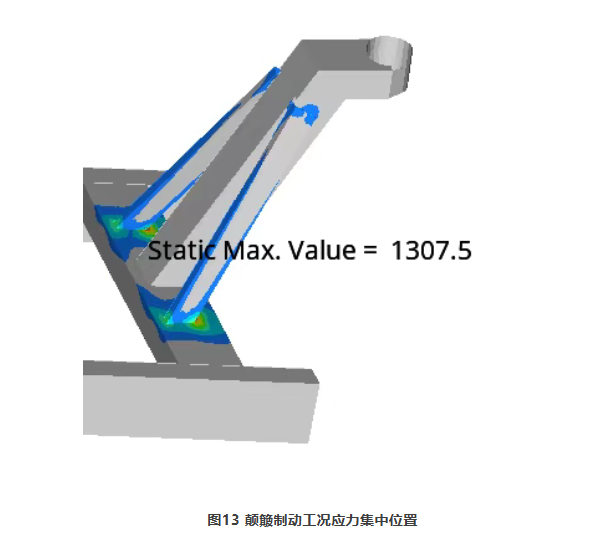

3.4节中边界条件2的分析结果可知，车架应力最大的位置出现在车架前方，如下图：

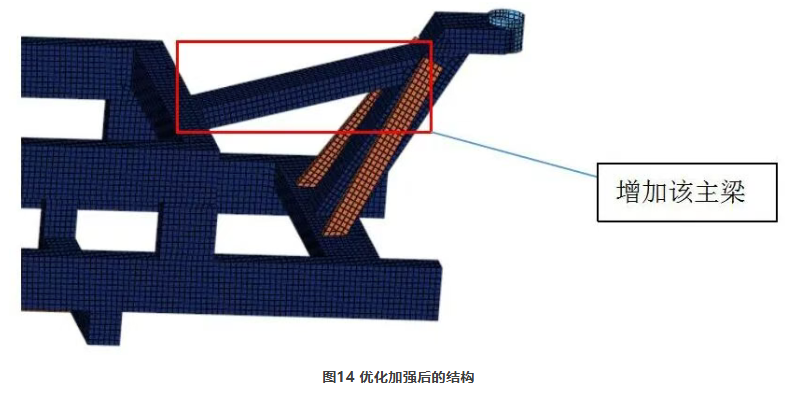

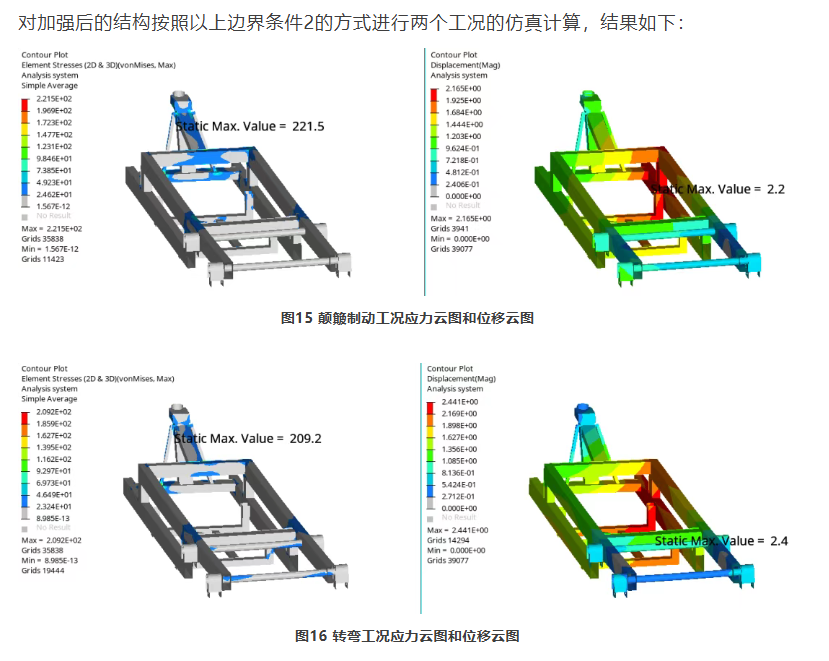

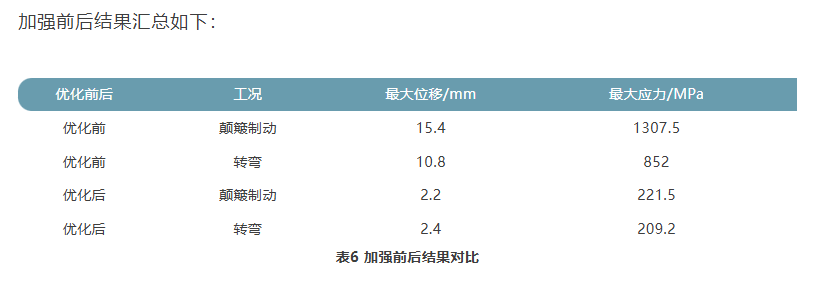

由结果可知，新增斜梁对结构有明显的加强作用。加强前结构设计不合理，强度不合格，优化加强后，结构可满足强度要求。

注：由于得到的结果中最大应力已经低于屈服强度，因此后处理中未对结果中应力奇异点等结果无意义的点进行处理。

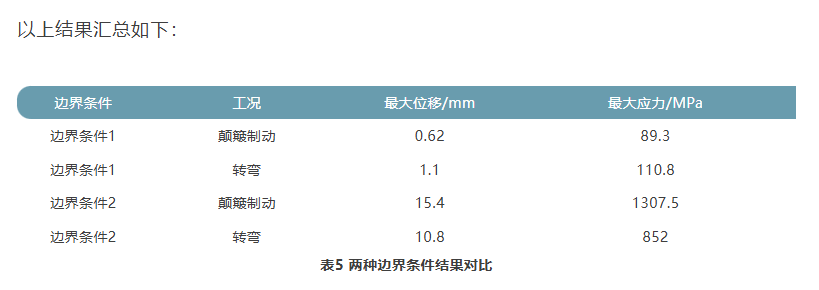

针对某方案设计阶段的三轮车车架进行了有限元仿真分析，并对比了不同边界条件对结果的影响，总结如下：

（1）有限元计算过程中，边界条件的处理很重要，对于某些计算，边界条件处理的不同结果可能相差甚远，因此在施加约束时，需要谨慎考虑。

（2）该车架的原设计方案存在较大的结构强度缺陷，经过优化后结构可满足强度要求。
