工艺工程师们，还在为复杂装配的培训指导发愁吗
❌ 内部结构只能靠二维图纸，工人难以理解零件之间的相对位置
❌ 静态图片无法展示装配过程，关键步骤只能靠口头讲解
❌ 培训新人耗时长、易出错，返工成本居高不下
【SOLIDWORKS Composer】交互式动画——一键破解可视化难题！
✅ 零件拆解与装配过程动态展示，内部结构一目了然
✅ 视图跳转与动画触发自由切换，点击即可查看详细说明
✅ 零件标签+细节视图双重标注，关键信息清晰可见
✅ 支持返回视图设计，观看完动画后可一键回到初始界面
让复杂产品的装配指导变得像翻书一样简单，降低培训成本，提升作业准确率！

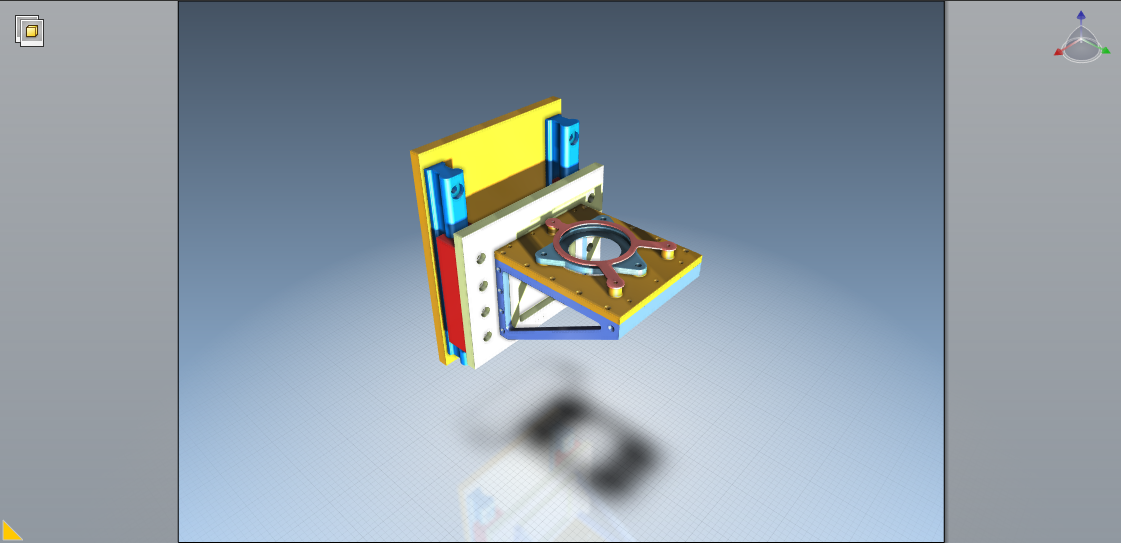

今天就以该模型的制作交互式动画。

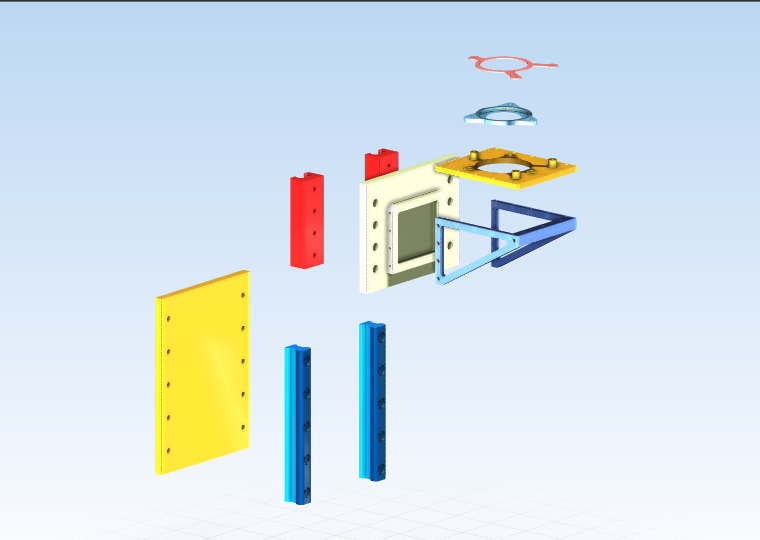

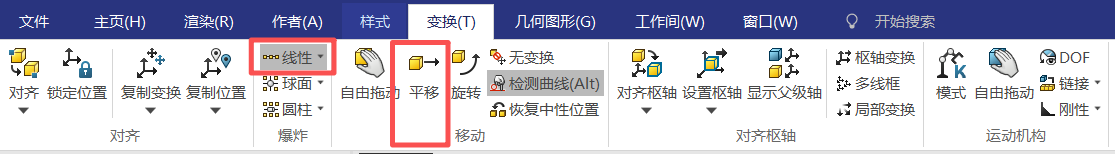

1. 首先在Composer中打开模型，随后制作出带标签的爆炸视图。使用变换中的平移以及线性爆炸将模型制作成需要的样式。

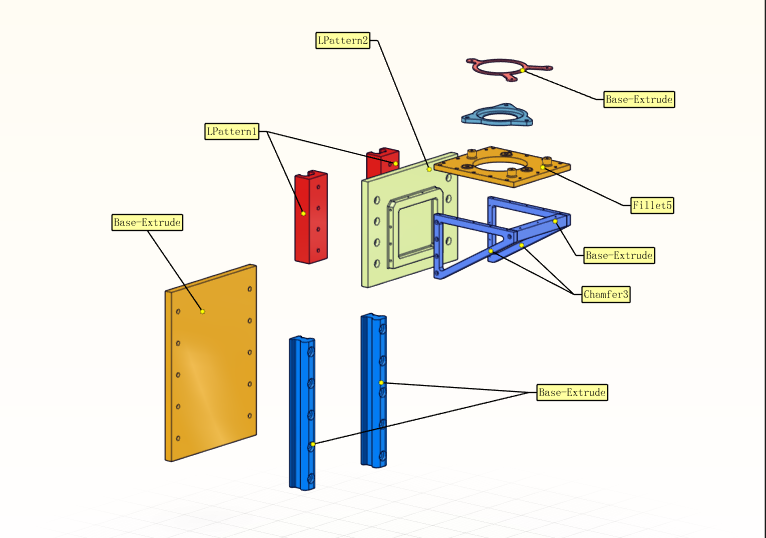

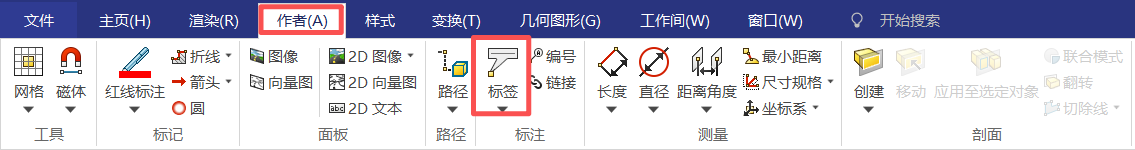

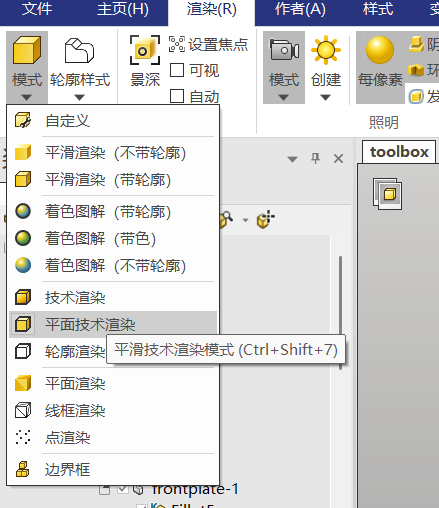

随后在渲染-模式中，将其类型修改为平面技术渲染。并使用作者-标签，给其每个零件命名。

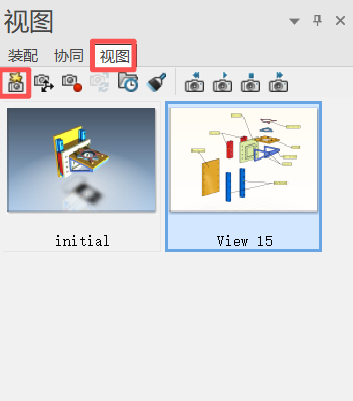

最后创建照相机视图，将其保留在视图中。

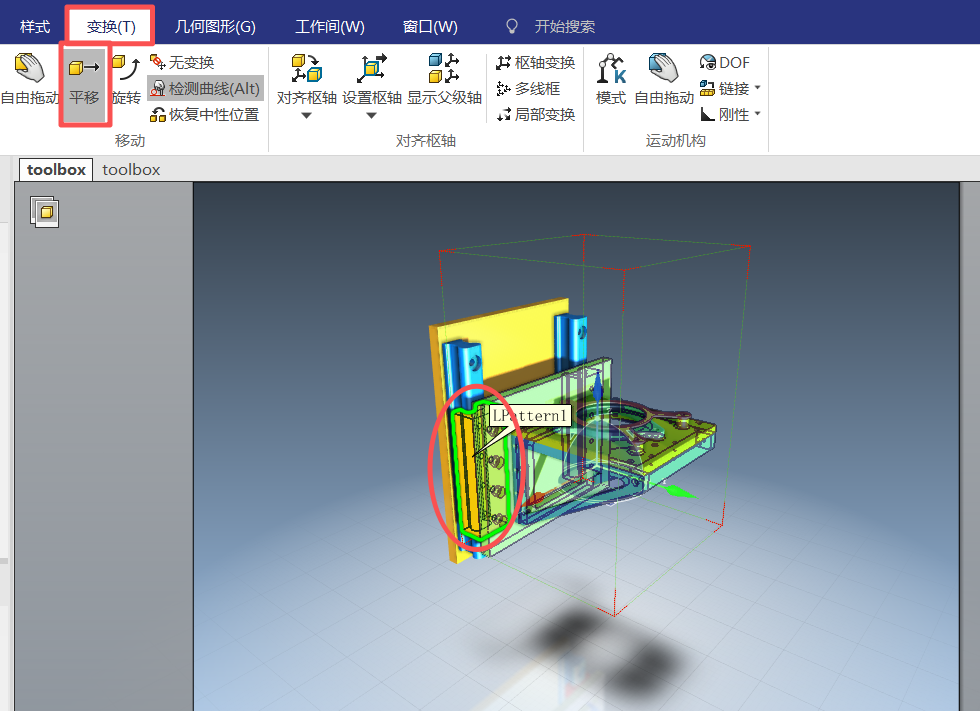

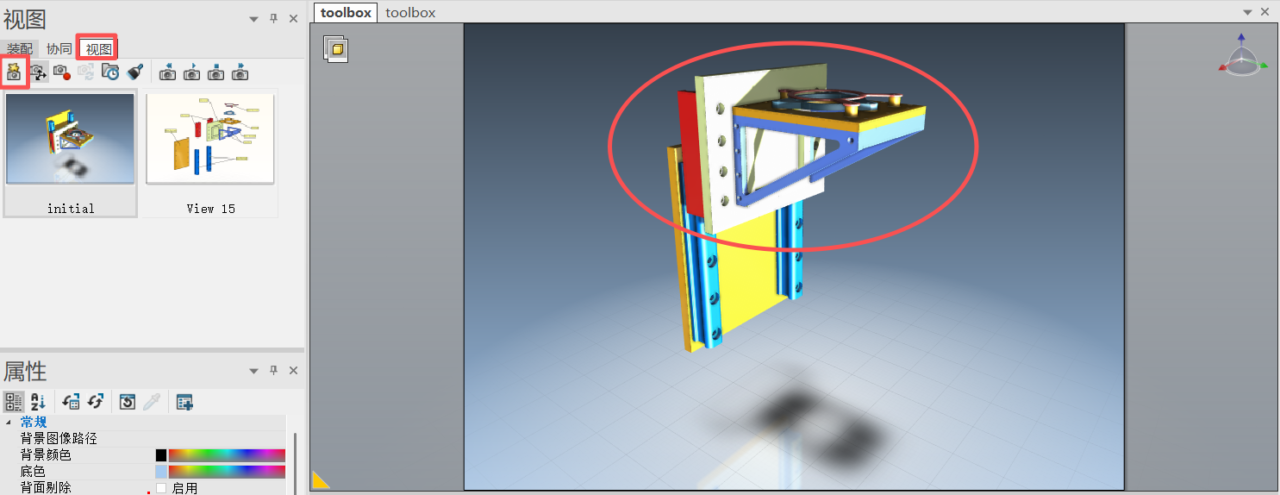

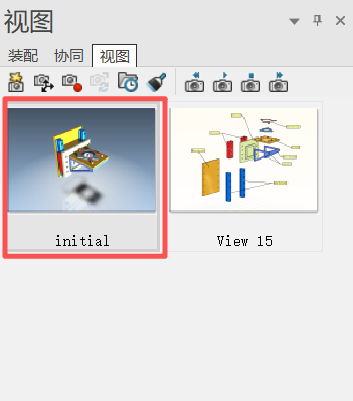

2.双击第一视图，回到该视图。点击变换-平移，选择滑块零件，向上拖动到合适位置后停止，再创建第三张视图。

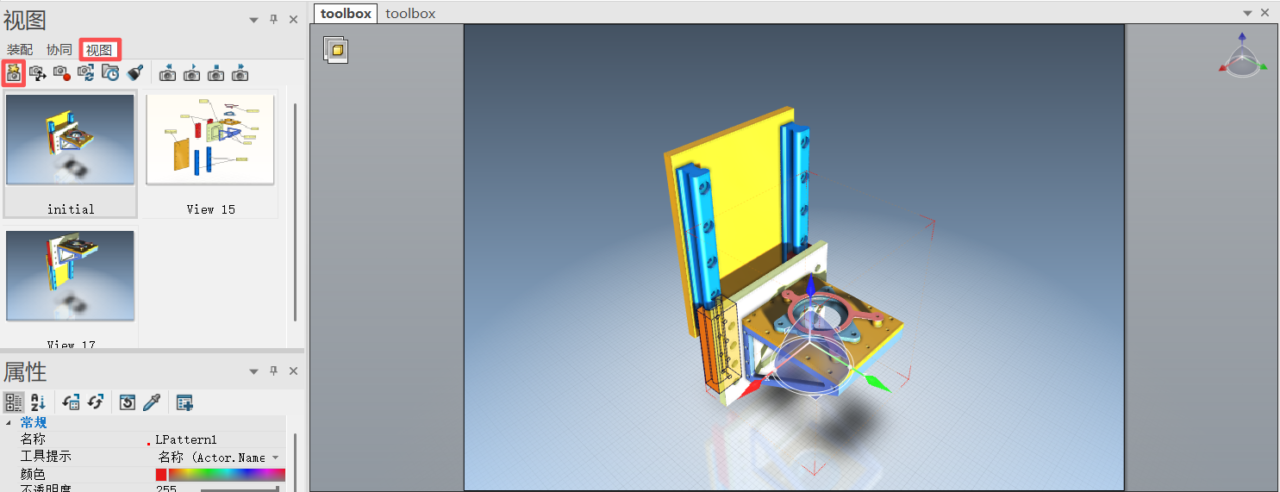

再次双击第一张视图，回到初始视图。再次点击变换-平移，选择滑块零件，这次向下拖动到合适位置后停止，并创建第四张视图。

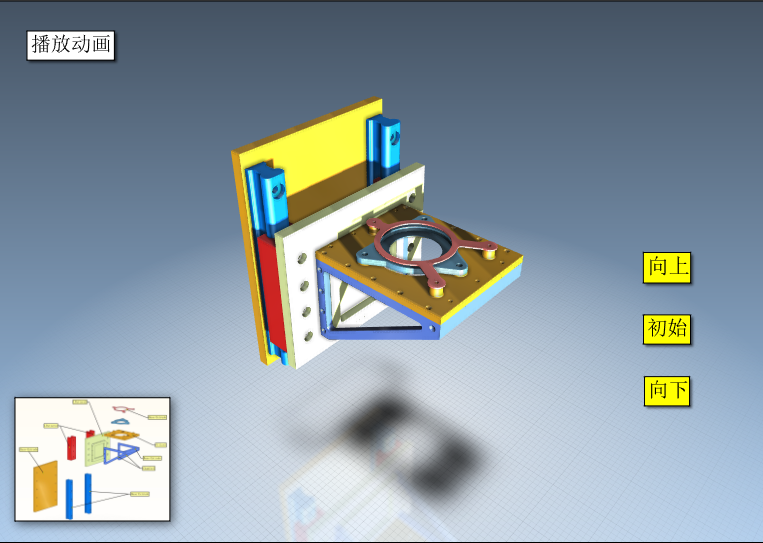

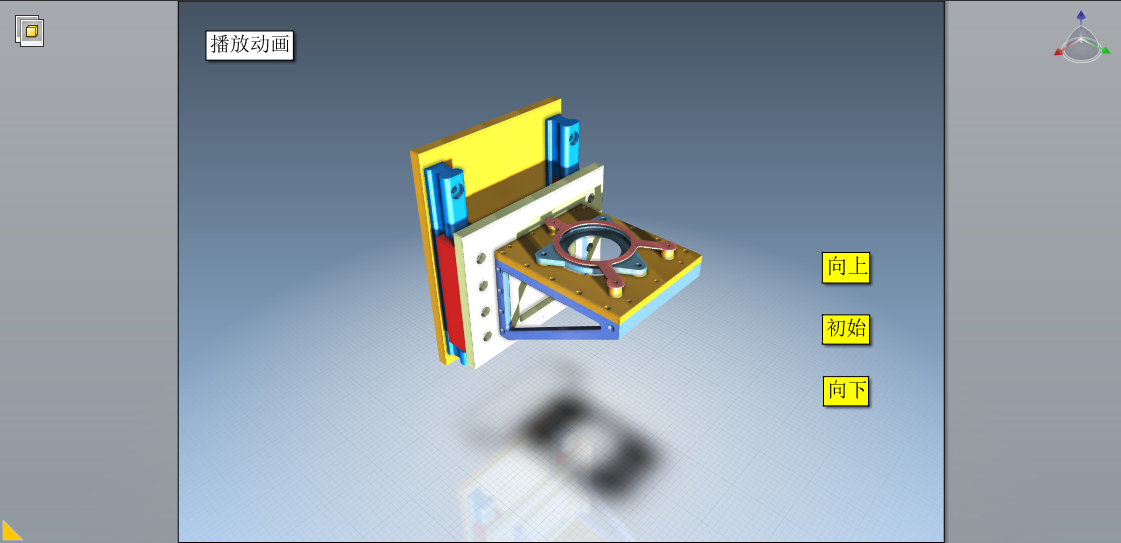

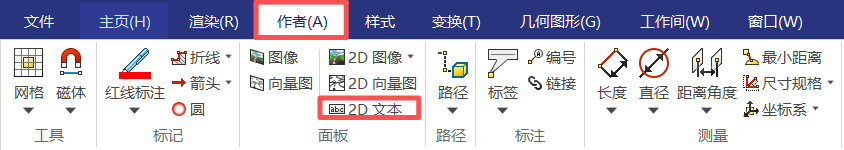

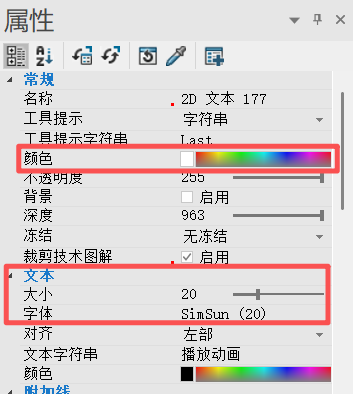

3.双击第一张视图，转到该视图页面。在作者中点击“2D文本”创建需要链接到视图以及动画的文本文字。将其文本放置在合适位置并更改其属性，如文字大小颜色等等。

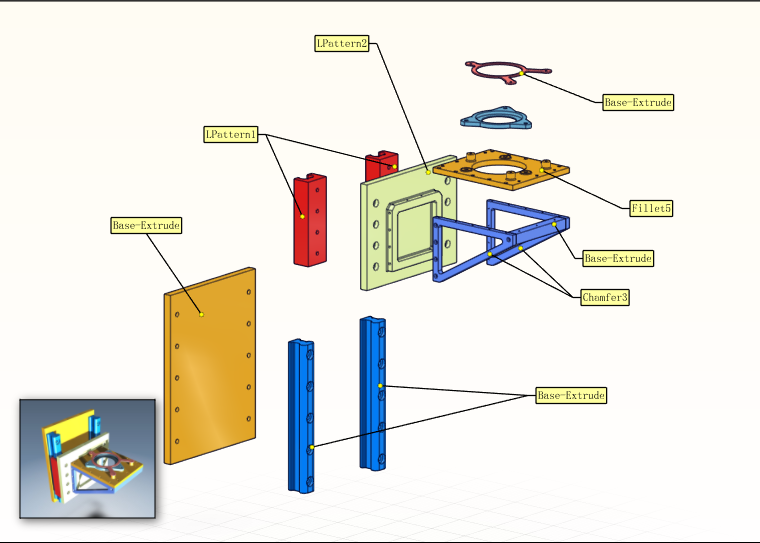

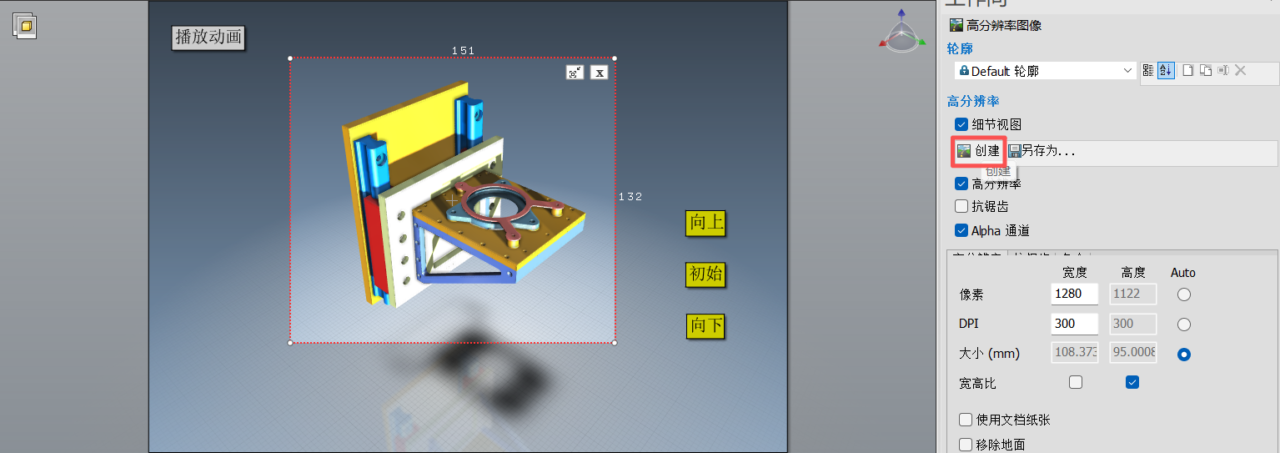

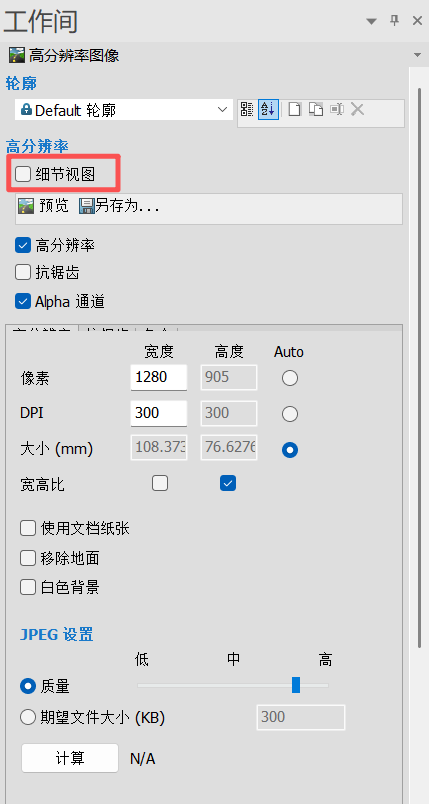

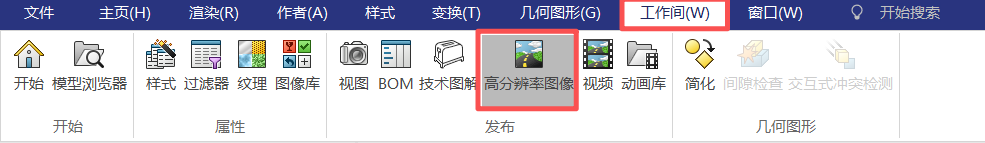

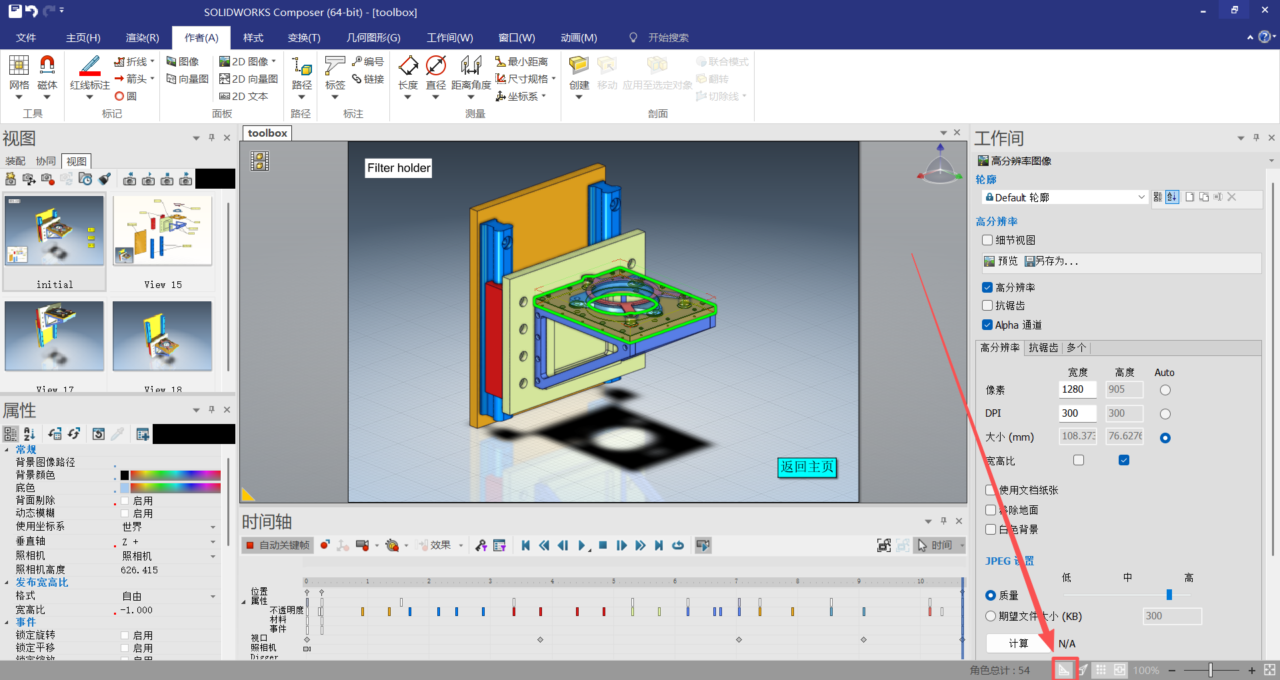

接下来在工作间选项卡中点击“高清分辨率图像”。在出现的选项卡中勾选“细节视图”，并框选模型，随后点击创建。

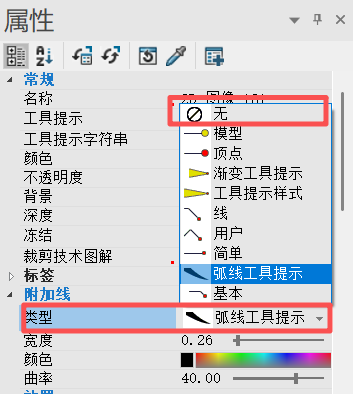

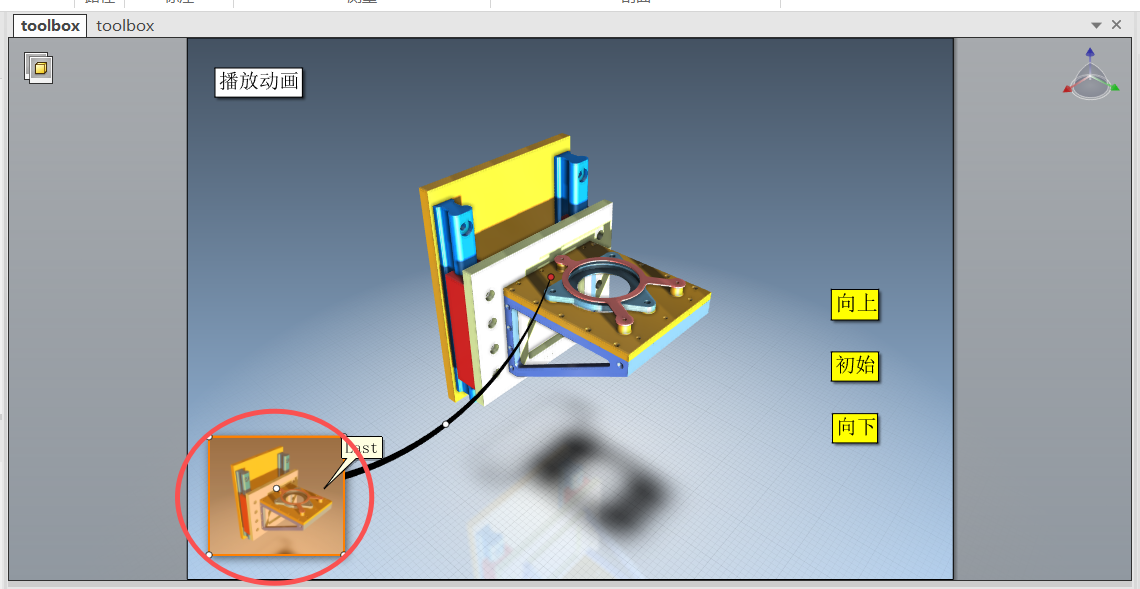

创建好以后双击，设置其属性，将附加线-类型改为无。再通过剪切+粘贴放置到第二张视图上。同理再将第二张视图的细节视图创建，修改其属性，再放置在第一张视图上。
4.接下来，开始为文本文字以及细节视图创建链接。

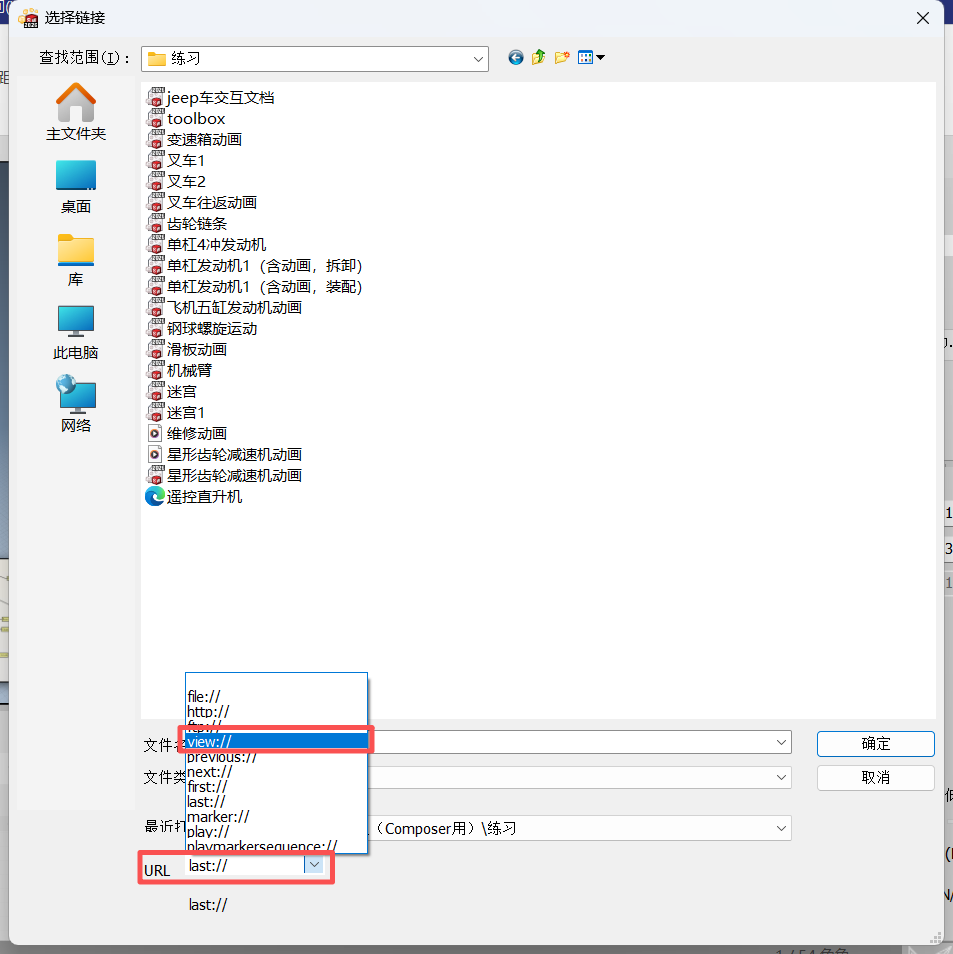

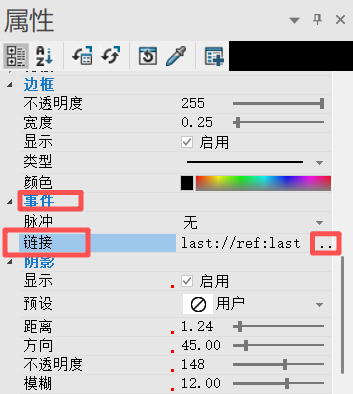

1）首先是文本文字和细节视图，点击选择后，在属性中找到事件，点击链接，进入页面后，将URL，类型改为“view：//”，再选择和文本相关的视图即可完成链接。再如法炮制，将所有的文本文字和细节视图进行链接。

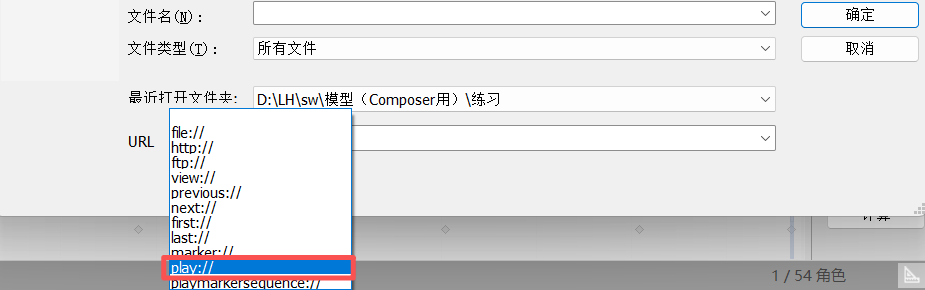

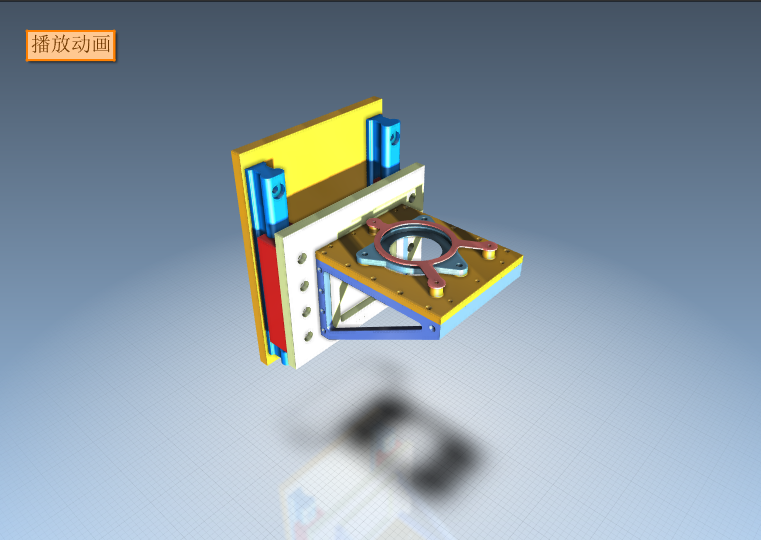

2）随后文本文字链接到制作好的动画中。首先先将动画制作完毕，随后点击用于做视频链接的文本，在属性中找到事件，点击链接，进入页面后，将URL，类型改为“play://”，并选择动画，点击确定即可。
做好所有的链接以后，按住“Ctrl”选择所有的文本文字和细节视图，将其复制，并粘贴到其他的所有视图当中。

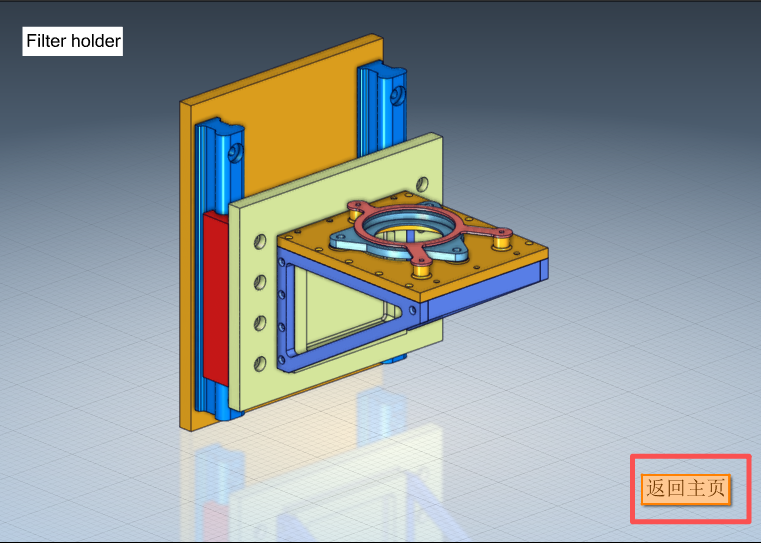

6.最后在动画的最后一帧中同样放置一个文本文字，用于回到视图中。点击后，在属性中先进行文字大小或者颜色的修改，再进行链接，这个链接选择类型为“view：//”，选择第一张视图即可。
制作完毕后，需要对交互式动画进行检验，检验之前，需要关闭设计模式。
最后通过视频看一下成果。
本次使用Composer制作交互式动画，主要运用对于链接的使用，将每一个视图都进行链接进行制作。先运用平移与线性爆炸制作爆炸样式，再采用平面技术渲染，用作者标签为零件命名，并创建照相机视图保存初始状态。随后基于第一视图，分别向上、向下移动滑块零件，创建两个不同方向的拆解视图。在视图中添加2D文本，调整大小与颜色。通过高清分辨率图像生成细节视图，修改附加线类型后剪切粘贴到对应视图。为所有文本与细节视图建立链接：普通内容设为“view://”并选择目标视图，动画入口设为“play://”并选择已完成的动画。全选复制后粘贴到其他所有视图。最后在动画最后一帧放置返回文本，链接类型设为“view://”指向第一视图。关闭设计模式检验交互，确认无误后输出视频。该方法可使用户在视图与动画间自由跳转，清晰获取零件信息与拆解过程，提升信息传达效率。
