在装配说明的动画制作中，质量与效率至关重要。SOLIDWORKS Composer 正是一款旨在弥合 3D 设计与技术交流间鸿沟的专业工具。它允许用户直接利用现有的 3D CAD 数据（如 SOLIDWORKS 或其他格式的模型），快速创建和更新高质量的图形资产，而无需依赖原始 CAD 软件。
在 SOLIDWORKS Composer 中，“3D工具库”与“动画库”并非各自独立的资源，而是相辅相成、协同工作的核心功能模块，共同构建了从静态素材到动态演示的完整工作流：
素材供给：“3D工具库”提供标准工具模型（如扳手、螺丝刀），用户可直接调用，避免重复建模，确保演示专业统一。
动作赋能：“动画库”提供预定义动画模板（如旋入、高亮），拖拽至时间轴并设定参数，即可快速赋予零件动态行为。
协同成片：“时间轴”作为编排核心，组合工具模型与动画模板，精确控制动作顺序与时机，合成连贯的装配/拆解演示。
简言之，SOLIDWORKS Composer通过“3D工具库”准备“演员”、“动画库”编排“剧本”、“时间轴”统筹“成片”，将复杂工艺动作标准化、可视化，最终生成直观动态的数字化说明书——这正是高效制作装配演示动画的技术基石。

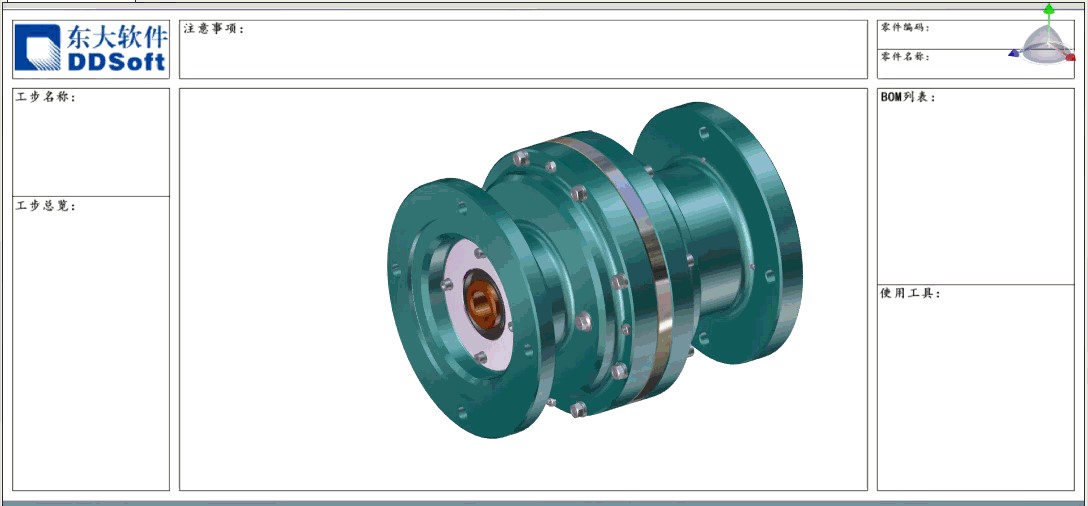

今天就以该减速器模型对3D工具库以及动画库进行讲解。

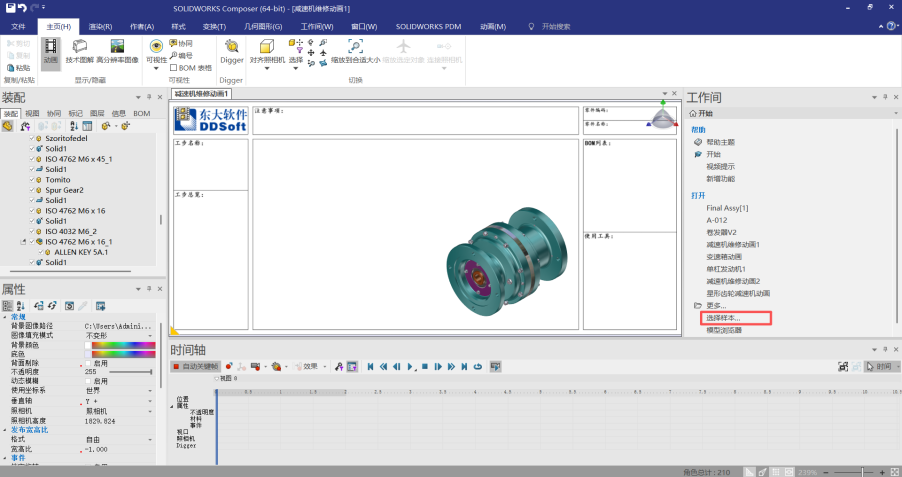

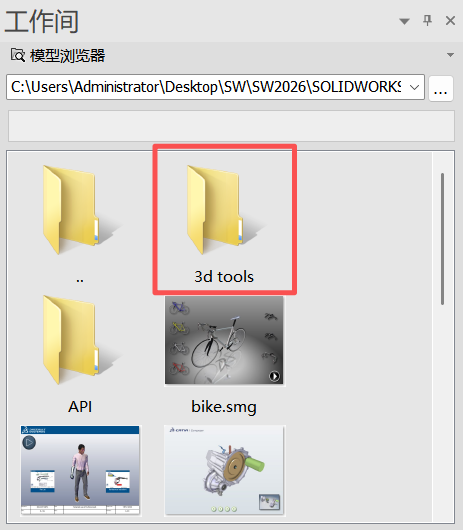

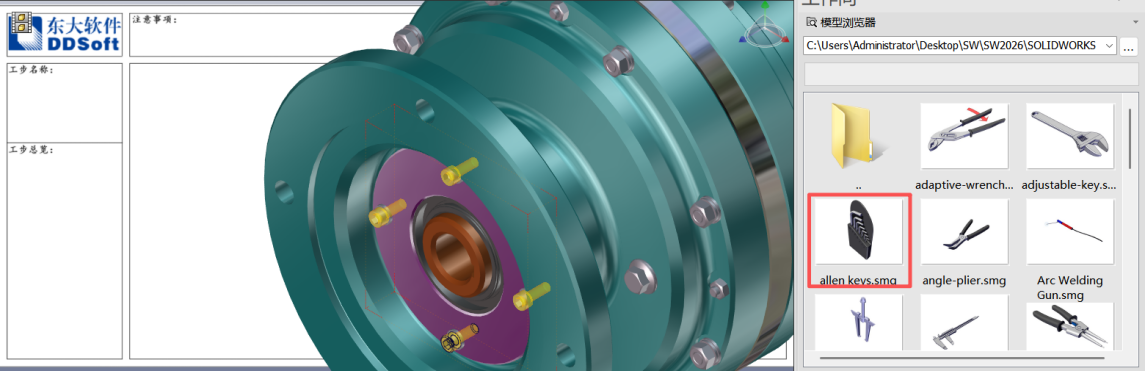

1.在打开模型后，将模型缩放至合适大小，点击“选择样本”，再点击“3d tools”，这就是Solidworks Composer的工具库了。

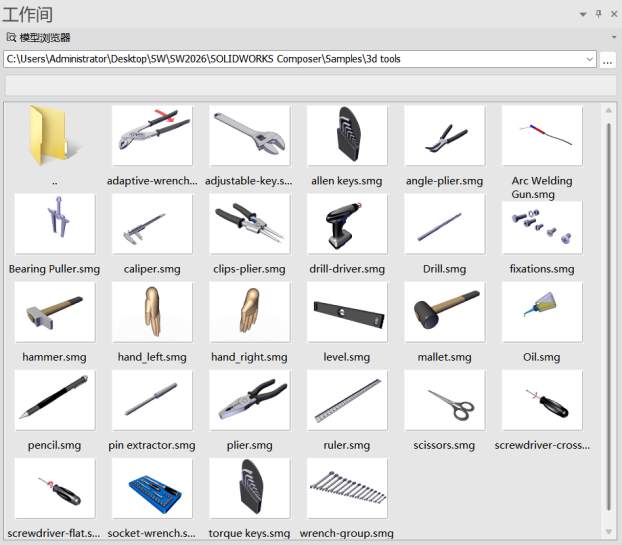

其中包含了绝大多数的常用工具。如果在该工具库内没有需要的工具，可将需要的工具模型导出为“.smg”格式放到该文件夹中即可添加。

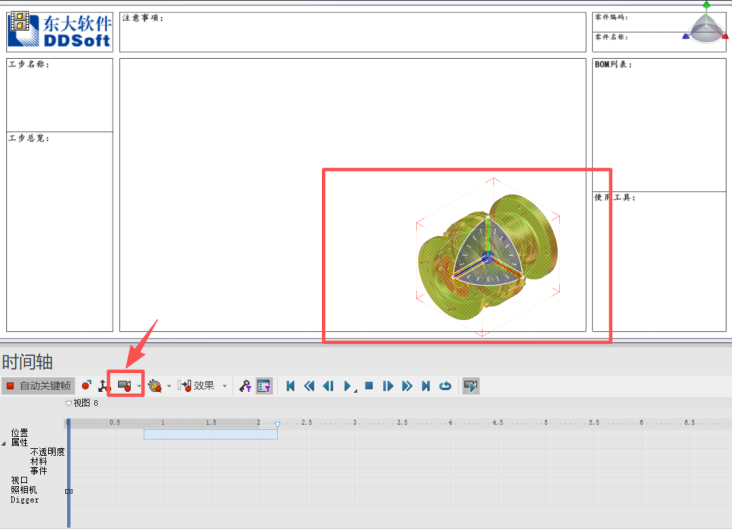

2. 全选模型，点击“摄像机关键帧”，让模型在视口背景中的初始位置进行固定。

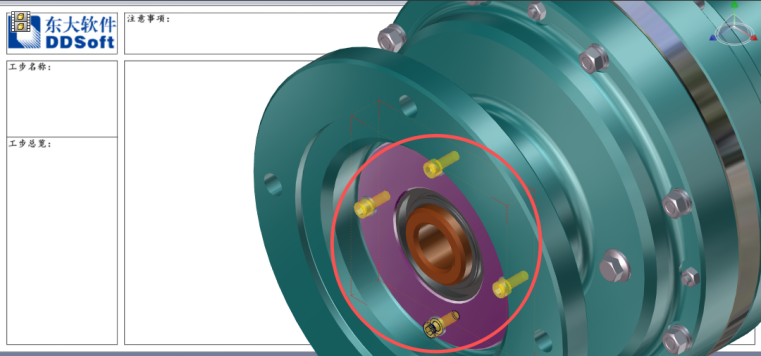

此模型是用于制作拆卸动画进行演示，所以第一步需要拆除四颗规格为M5的内六角螺母。所以需要使用内六角扳手进行拆除。
在左侧的“3D tools”中找到内六角扳手，将其直接拖入到视口中。

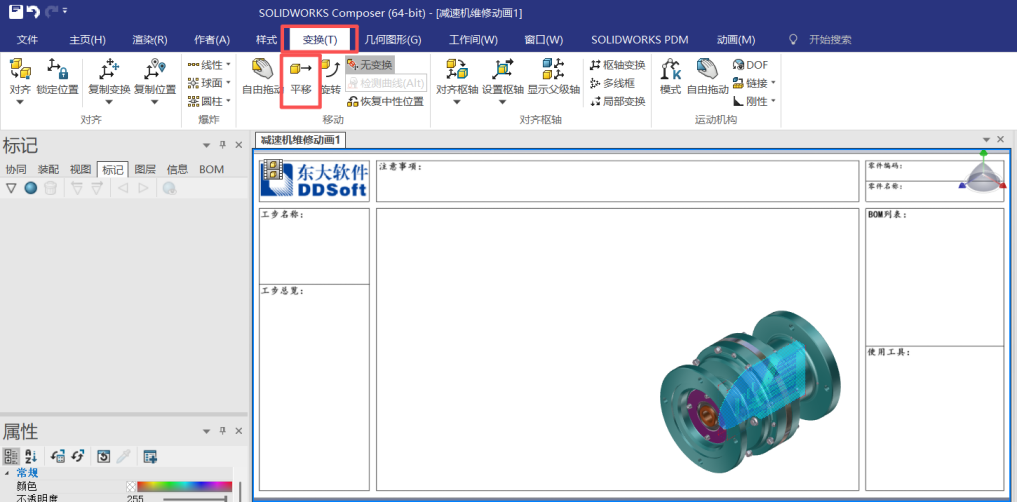

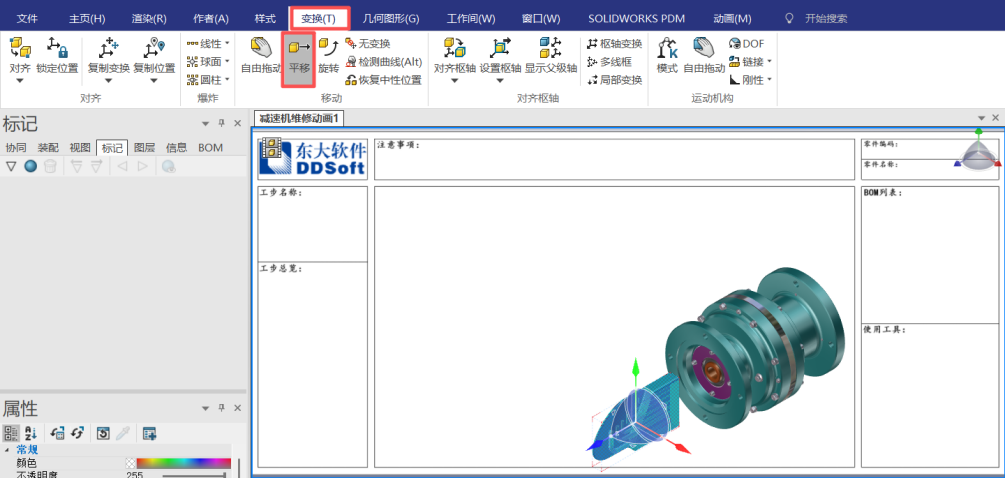

在上方选项栏中选择“变换”-“平移”，将拖入的内六角扳手的模型和减速器分开。

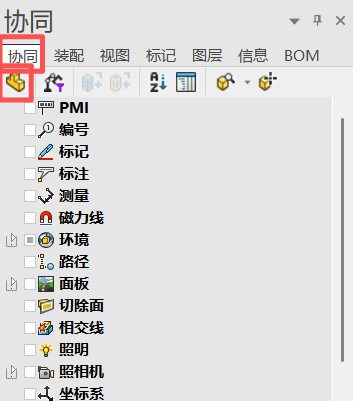

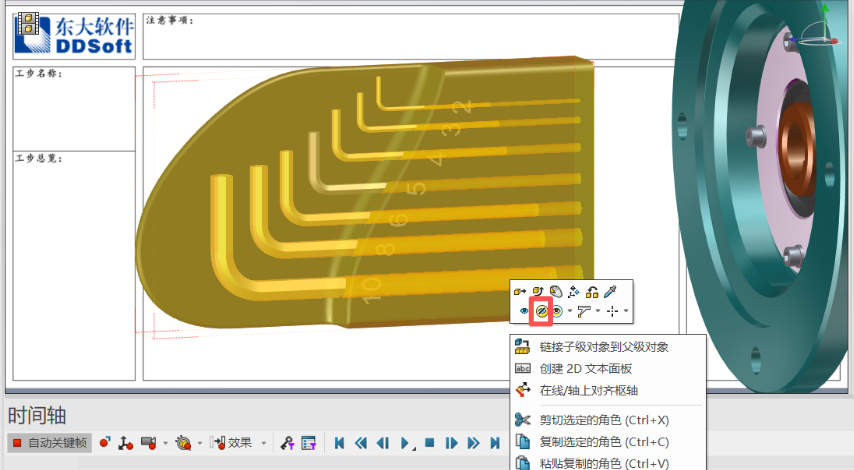

3. 退出装配体模式，点击协同，点击零件图标即可。在内六角扳手中找到尺寸为M5的扳手后，全选扳手的模型，按住“Shift”去掉对M5的扳手的选择，再将其它扳手进行隐藏即可。
4. 在Composer中没有Solidworks中的配合功能，取而代之的则是“变换”中的“对齐”。可以让两个零件模型通过点线面进行对齐，再使用“平移”等功能去完成类似于Solidworks中的配合。

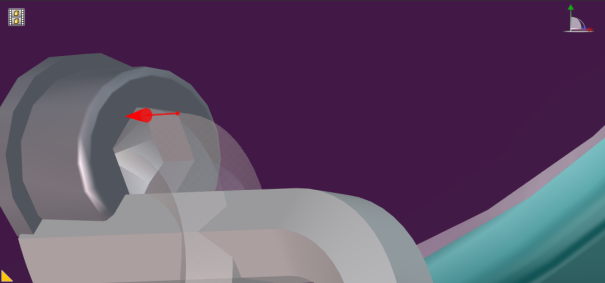

使用面对齐将扳手与螺母的面对齐。再使用线对齐，将扳手外表面线与螺母内表面线对齐。（因为是扳手与螺母对齐，所以先选择扳手的点线面，再选择螺母的点线面）

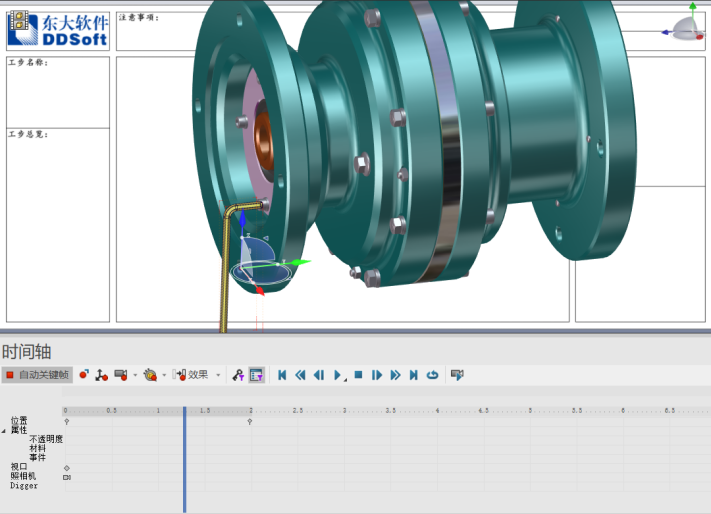

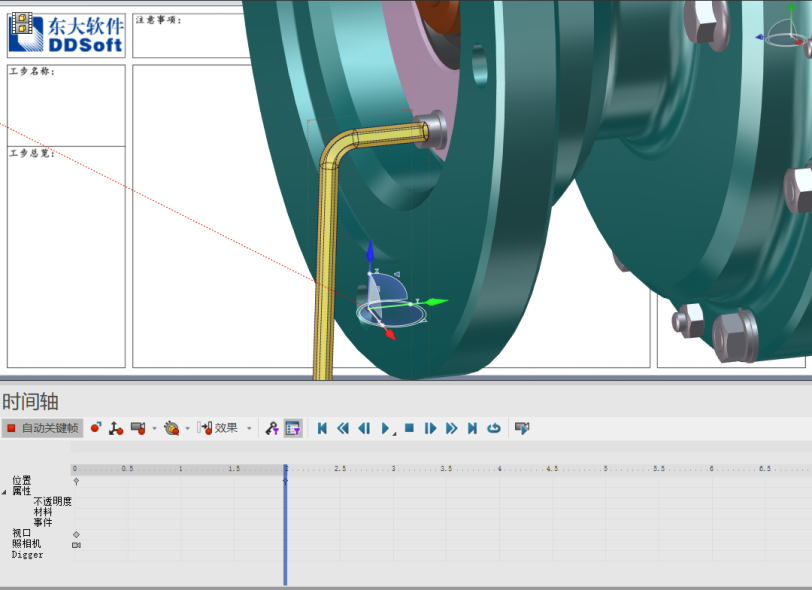

将时间轴放置在2S,使用“平移”功能进行调整即可。
5. 将扳手的位置关键帧以及属性中的透明度关键帧进行调整。使视觉上是扳手慢慢插入螺栓。

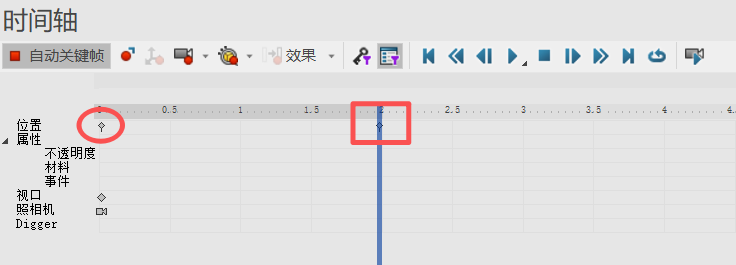

把2S的位置关键帧按住“Ctrl”再使用鼠标点住复制拖动到0S。
点击变换中的平移，将时间轴放置在合适的位置，把扳手向后拖动一定距离。再到时间轴的0S将扳手拖到再远一点的位置即可。

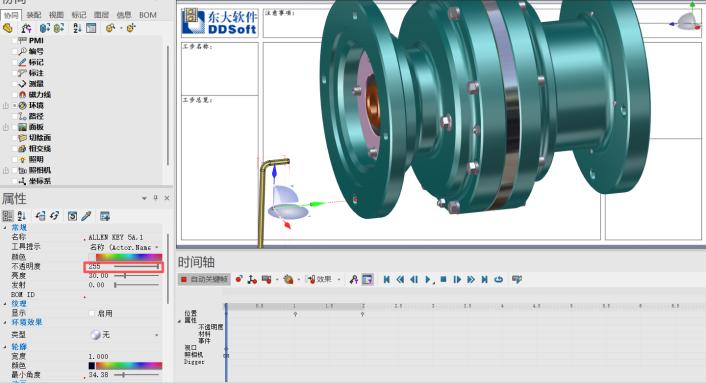

将0S时扳手的属性中的不透明度改为0，在0.5S改为0，在0.8S改为255。这样就完成了扳手缓慢出现，再缓慢插入螺栓的动画了。

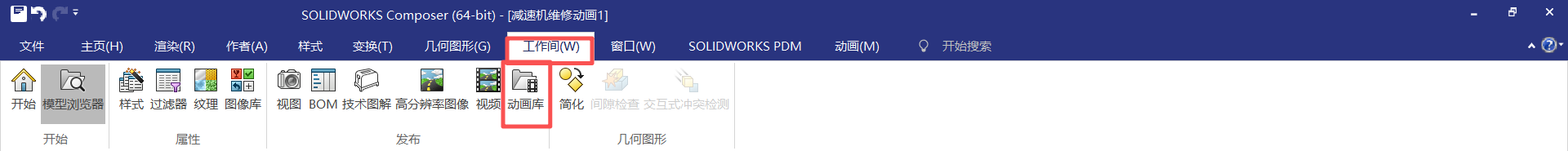

6. 点击选项栏中的工作间，选择动画库。

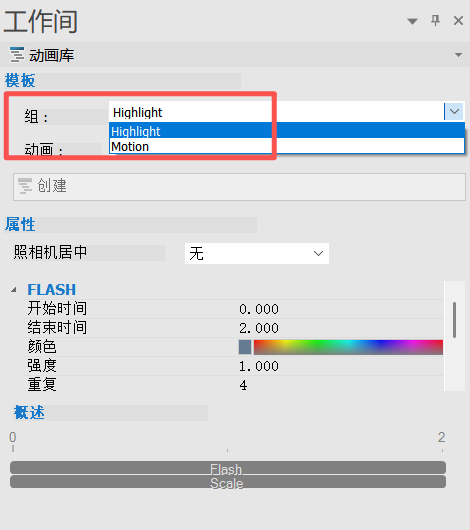

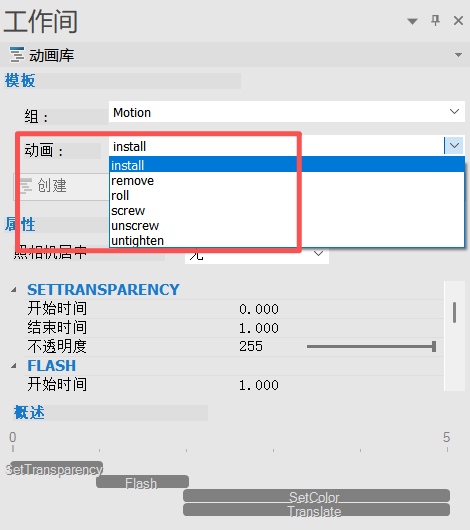

在右侧工作间的动画库中有两个组，分别是“Highlight-高亮”和“Motion-动画”。在这里使用动画组，其中有六个初始动画，从上到下分别是：安装、移除、滚动、拧紧、拧松、松开（不完全）。

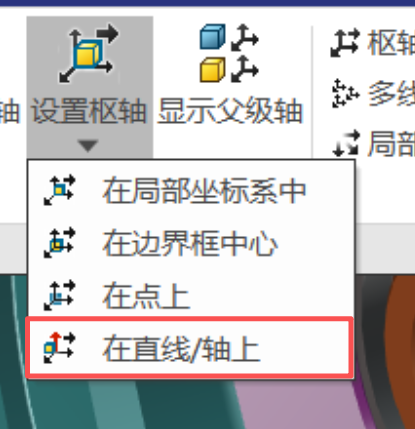

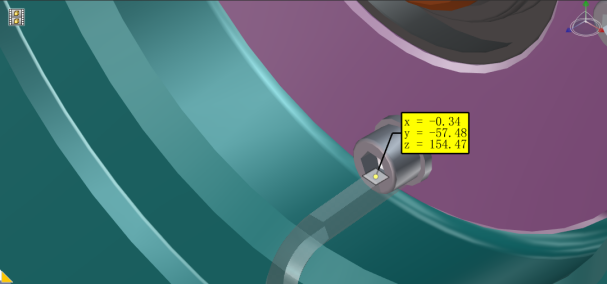

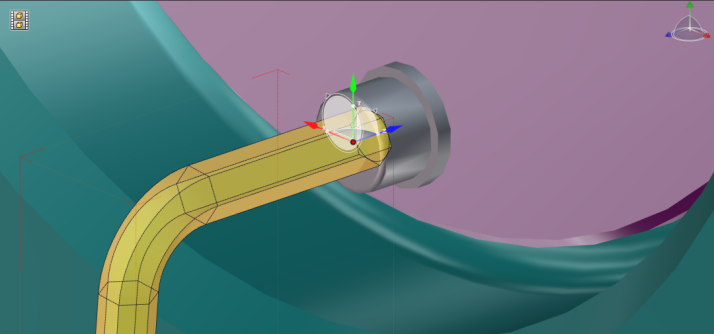

7. 设置需要被拧松的各个零件的坐标系，用于确定它们的旋转轴。点击扳手，在变换中选择“设置枢纽”，选择“在直线/轴上”，将其设置到与扳手接触的螺栓上即可。

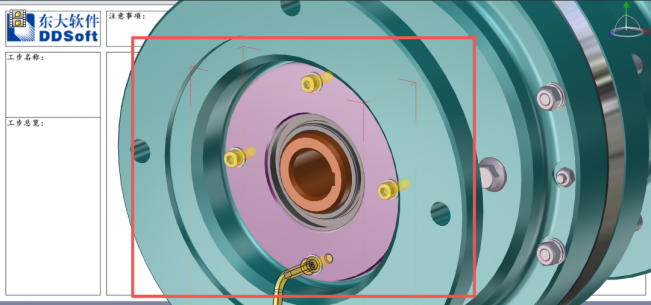

按住“Ctrl”点选四个螺栓以及扳手。

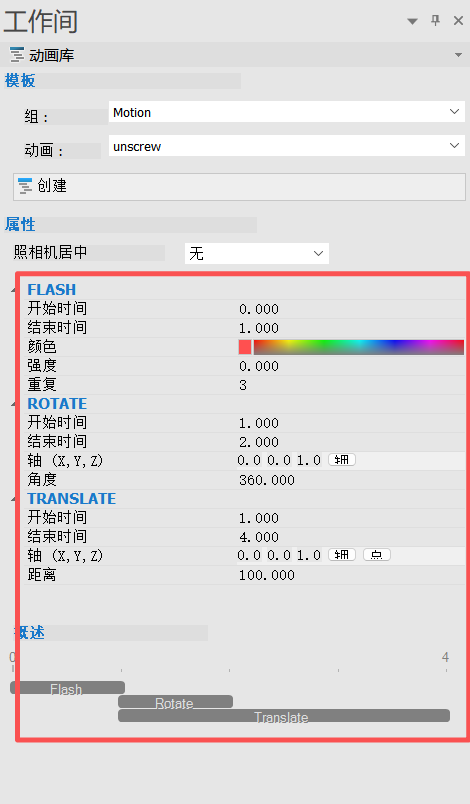

到工作间中调整下列数值。分别是：闪烁、旋转、位置。再调整它们中每个的数值，如开始/结束时间、角度、距离等。调整完后，部分回反映到下面概述中。调整完后点击创建。在时间轴中就多了一个“拧松”的动画了。

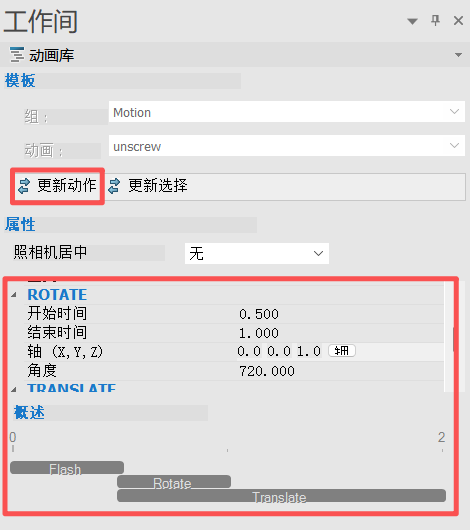

如果对动画再进行调整，点选时间轴中的“Unscrew”，在右侧的动画库中进行调整。调整完毕后，点击“更新动作”即可。

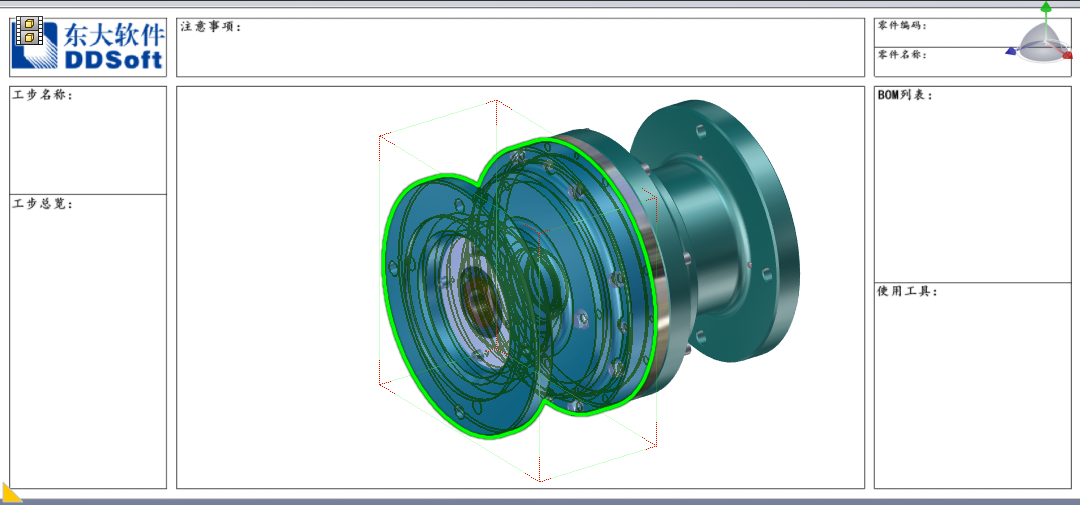

最后看一下成果。
